Bineuse Rotodisk

Sarclage inter-buttes

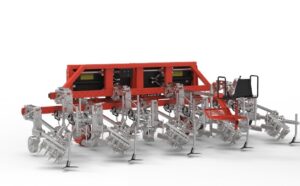

Bineuse ROTODISK avec châssis fixe. Modulable avec plusieurs parallélogrammes
inter-rang et roue de support, qui travaillent dans le fond du sillon.

ROTODISK



ROTOdisk – Sarcleuse combinée haute performance

La ROTOdisk est une sarcleuse combinée haute performance, conçue pour intervenir de manière différenciée entre le sommet et les côtés de la butte, garantissant un désherbage complet et précis en un seul passage.

La configuration prévoit l’intégration de deux systèmes de sarclage distincts, montés sur le même châssis porteur :

Sommet de la butte :
Cette zone est travaillée par des éléments ROTOSARK, ROTOVERT ou TILT, configurés en version mono-rang ou multi-rangs.
Ces éléments sont montés sur un châssis latéral coulissant indépendant à réglage hydraulique, conçu pour suivre avec une extrême précision l’alignement des rangs de culture, même en cas de semis ou de plantations non parfaitement rectilignes.
Le déplacement latéral peut être géré hydrauliquement par joystick avec l’opérateur, ou automatiquement via des caméras ou des systèmes de vision.

Côtés de la butte :
Travaillés par des éléments ROTOdisk, installés sur une barre fixe solidaire du châssis principal de la machine.
Les disques inclinés et contrarotatifs travaillent les flancs de la butte, en brisant la croûte superficielle et en limitant la concurrence des adventices, sans endommager les plantes cultivées.

Avantages opérationnels :

  • Adaptée aux cultures sur butte (ex. pommes de terre, tabac, fraises, et légumes cultivés sur buttes) ;

  • Excellente adaptabilité aux courbes et aux alignements irréguliers grâce au châssis coulissant ;

  • Système combiné pour le sarclage intra-rang (sommet de la butte) et inter-buttes (flancs) en un seul passage ;

  • Compatible avec les systèmes de guidage visuel ou GPS ;

  • Configurations modulaires disponibles en 2, 4, 5 ou plusieurs rangs, selon la largeur de la butte et l’espace disponible ;

  • Travail précis, rapide et adaptable à différents types de sol.



CONFIGURAZIONE ROTODISK



TYPE DE SOL Sablonneux / terre franche, sol caillouteux (cailloux de petites dimensions : environ 2 à 3 cm de diamètre
DISTANCE INTER-RANGÉE > 75 cm
DISTANCE ENTRE LES PLANTES –
DIMENSIONS ROTORS Un modèle unique ROTODISK avec inclinaison, déport et rotation réglables
VITESSE DE TRAVAIL 6 à 8 Km/h
PRÉPARATION

DU SOL REQUISE

Bonne
NB DE RANGÉES Tout dépend de la butteuse utilisée
TYPE DE SYSTÈME Mécanique
UTILISATION Intuitive et modulaire

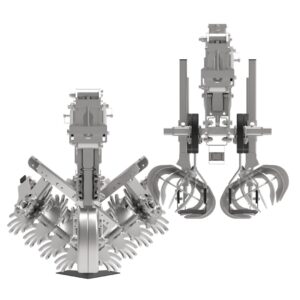

ELEMENTO ROTODISK FRONTE
Élément ROTODISK avant

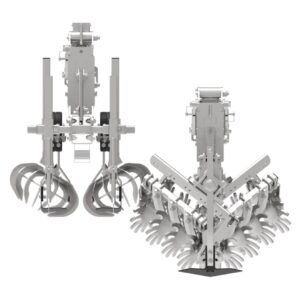

ELEMENTO ROTODISK RETRO
Élément ROTODISK arrière

Configuration de la machine:

Caractéristiques techniques

1 – Châssis fixe single ou reinforcé arriére avec attache troisième point.

2 – Châssis arriére translateur

3- Châssis arrière à repliage hydraulique 2.40 -3.00 mt avec kit porte-plaque et phares dédiés

4-  Châssis arriére translateur pour les double éléments



 Largeur châssis L en cm :

 240 / 255 / 300 / 450 / 520 /600

Conduite fixe

Roues de support réglables en hauteur

Applicable sur différents châssis, maintient l’alignement de la machine.

Châssis hydraulique déporté, roues fixes, guidage Joystick et assise pour l’opérateur.
Le châssis est formé de 2 sections : une fixe attelée au tracteur et la deuxième actionnée par des cylindres hydrauliques.
Le guidage avec un joystick (qui peut être amovible) agit en déportant les éléments situés sur le deuxième châssis.
Adapté aux machines plus lourdes. L’opérateur est nécessaire en l’absence de caméra automatique

ELEMENTO ROTODISK

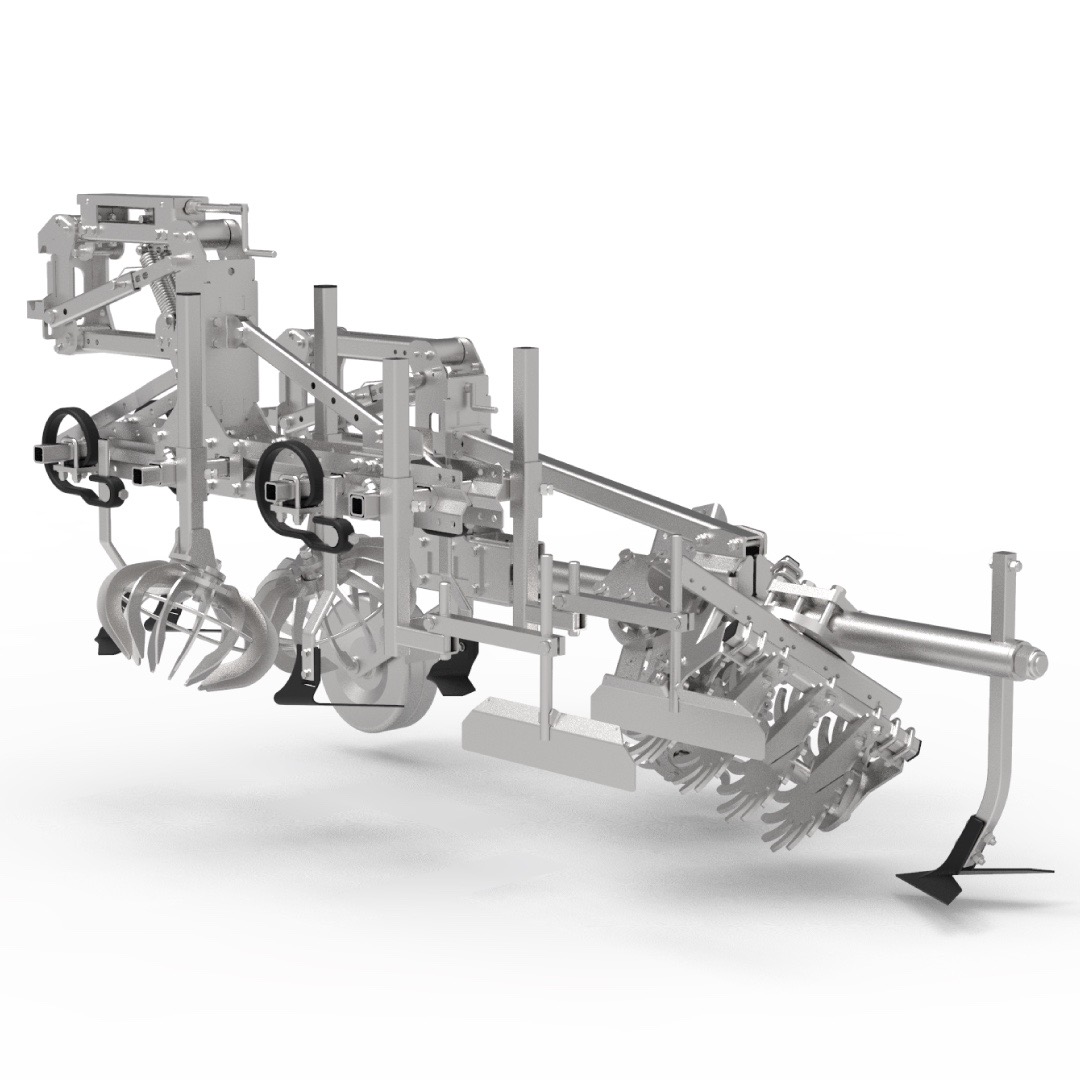

ÉLÉMENT ROTODISK SIMPLE : TRAVAIL EN INTER-RANG

Élément à double réglage :
– pression au sol réglable via un parallélogramme à charge variable avec manivelle ;
– réglage de la profondeur via la roue de jauge.

Soc latéraux avant :
Pour briser le sol et dégager les pierres. Idéal pour les sols lourds.

Rotors Rotovert ou Rotoblizz

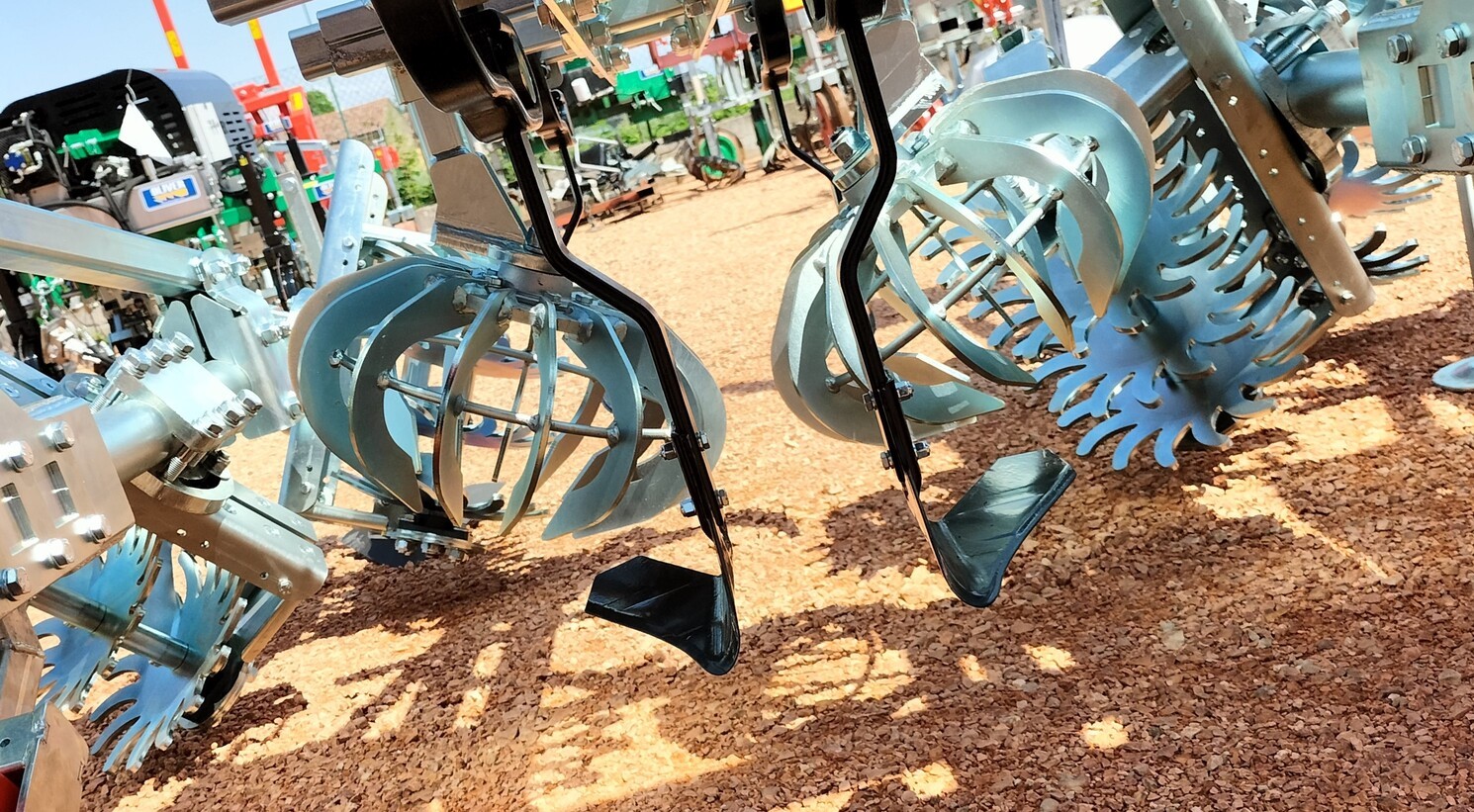

Rotors ROTODISK :
En acier, avec lames droites en forme d’étoile, inclinaison variable vers le côté de la butte pour travailler à une profondeur de 2 cm, en provoquant la chute des germes ou des adventices.

Paire de butteurs :
Pour recharger le sol autour de la plante.

Disque ouvreur fixe

NOUVEAUTÉ : ADAPTÉ À UNE CONFIGURATION DE SARCLEUSE MULTI-BUTTES, PLIABLE

Élément INTER-RANG TILT-I pour inter-rangs de 13 à 25 cm

Indiqué pour : laitues, oignons ou oignons repiqués, fleurs, en ligne simple sur terrain plat ou en butte, dans des sols bien préparés.

Structure :
Châssis à ressort de charge portant une paire de Rotovert décalés.

Travail : une ligne par élément
Mouvement : avec ressort vertical
Type de sol : butte ou terrain plat
Type de culture : oignon ou oignon repiqué en ligne simple, épinards, persil, basilic, herbes aromatiques, panais, racines, mâche, chicorée à couper, radis, laitues et autres.

En option de la machine

Liste Option

Brise soc avec support mm par roue diam. 400 mm per soulever la piste du tracteur

Montés sur des pointes situées sur les roues directionnelles, soulèvent et cassent la trace du tracteur.

Épandeur d’engrais

Installation qui permet d’administrer l’engrais fertilisant, pendant le travail de sarclage et de désherbage.

  • En plastique
  • En accier
  • En fer
  • Trasmission volumetrique avec roue
  • Trasmission cardan
  • Trasmission electrique

Parallélogramme à chargement variable avec disques adosseuses.

Nous pouvons y monter des efface-traces et des disques de comblement qui servent à rétablir, s’il existe, le comblement de la butte,  tant simple que double.

TELECAMERA TILLET

Système de guidage hydraulique avec joystick, caméra et moniteur

Une caméra HD à haut contraste lumineux, montée à l’avant de 2 à 3 rangs semés, projette les images sur un moniteur 12V de 10,5 pouces installé en cabine.

Utilisé en complément du guidage automatique RTK du tracteur :
le conducteur contrôle la direction de la machine depuis la cabine à l’aide du translateur, corrigeant avec précision toute déviation de trajectoire.

Système de conduite  automatique avec caméra (double ou single)

Une caméra spéciale située devant la machine reconnaît la couleur prédominante « verte » des  plantes et la couleur prédominante « rouge » du sol.

Un logiciel spécial élabore les deux couleurs  prédéfinies en sélectionnant deux zones distinctes qui permettent au programme de corriger et de maintenir  la  trajectoire de la machine grâce au châssis transmetteur.

L’opérateur verra sur un écran placé en cabine l’image panoramique sur les rangées de transplantation, en même temps que le tracé élaboré par le logiciel.



Vidéo

  • All

Photos et processus de la machine:

  • All
