Bineuse Rotosark

Douce avec la plante, ferme sur les adventices

Description

ROTOSARK, MACHINE BINEUSE 3 EN 1 : DÉSHERBEUR MÉCANIQUE, AÉRATEUR, BUTTEUR.

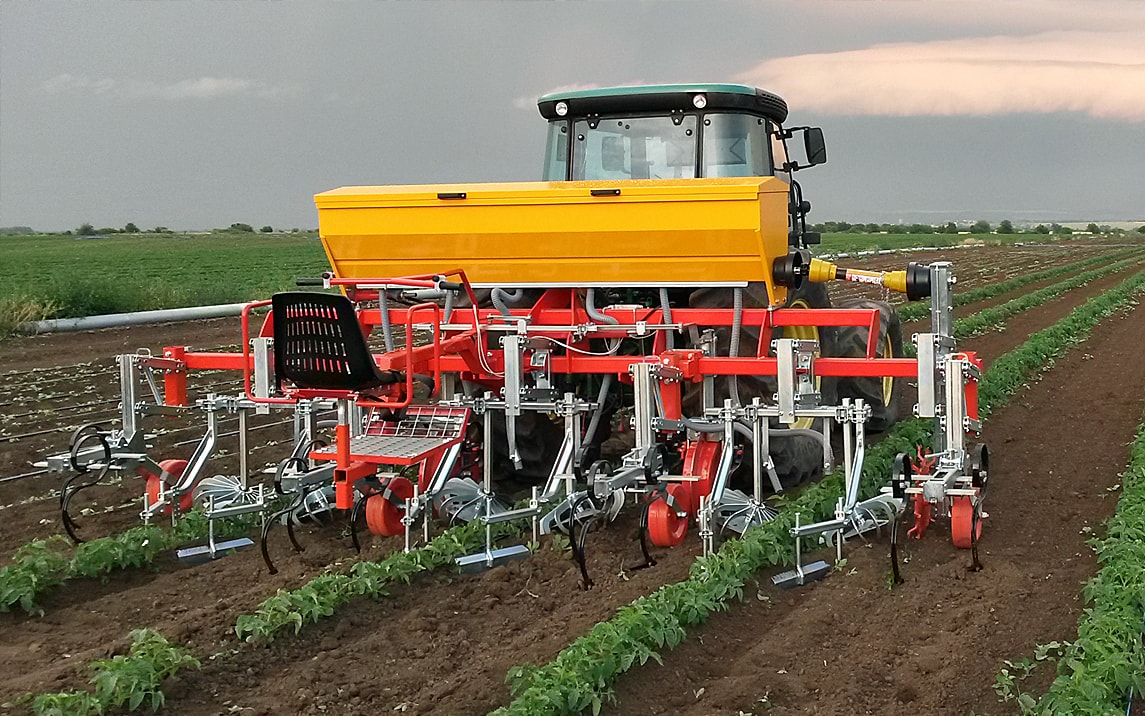

Bineuse Rotosark avec châssis fixe, déporté ou rabattable; modulable avec un ou plusieurs parallélogrammes qui travaillent sur la rangée semée ou transplantée

ELEMENT ROTOSARK

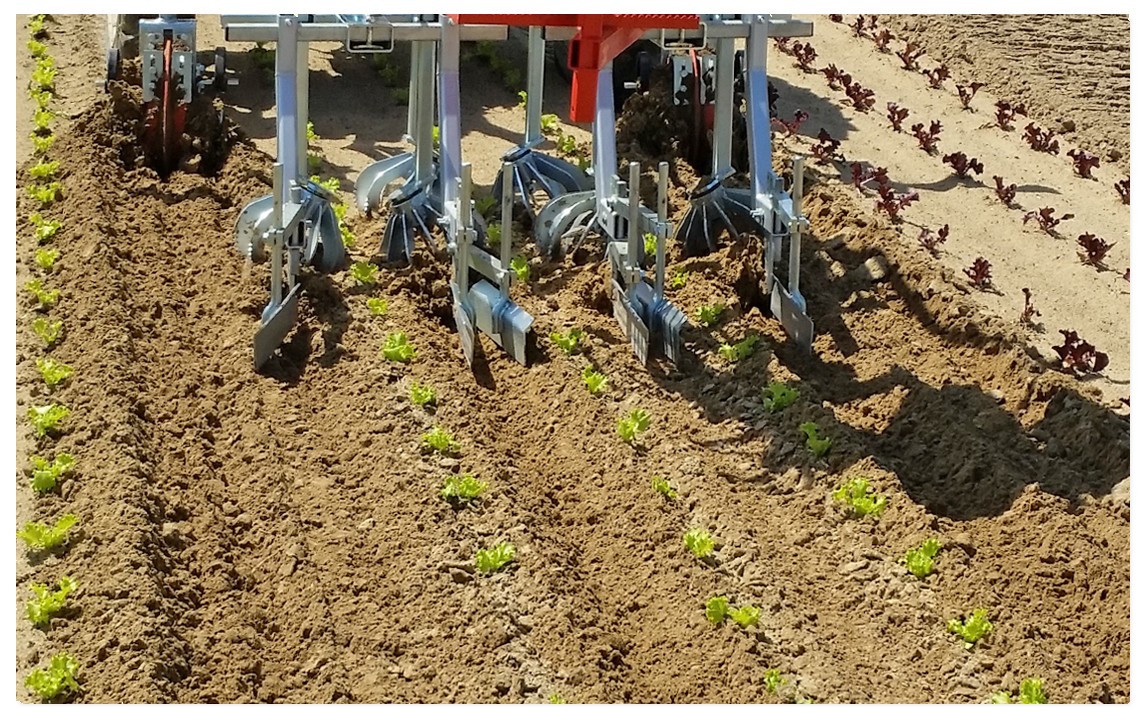

Les éléments sont constitués d’un parallélogramme avec les parallèles, d’un ressort de compression variable à manivelle et d’un longeron avec 3 logements pour porter différents outils et accessoires: les houes écroûteuses, une paire de rotors Rotoblizz/Rotoclean acier en sens opposé avec coussinet hermétique, une paire de houes à queue d’aronde arrière pour travailler dans l’inter-rang ou des accessoires tels que la paire de déflecteurs pour rechausser la plante ou le kit Rotodisk. Les 2 rotors en sens opposé enjambent la rangée cultivée, ce qui garantit une pression constante et permet d’obtenir une précision et une proximité plus grandes que dans le cas d’un parallélogramme inter-rang, où les dénivelés de sol peuvent accentuer l’effet de dérive aggravé par les manoeuvres excessives du braquage.
La conformation du parallélogramme permet un mouvement vertical perpendiculaire au sol car il agit directement sur la paire de rotors. Les rotors ainsi positionnés font office de niveau, sans qu’une roue de support soit nécessaire.

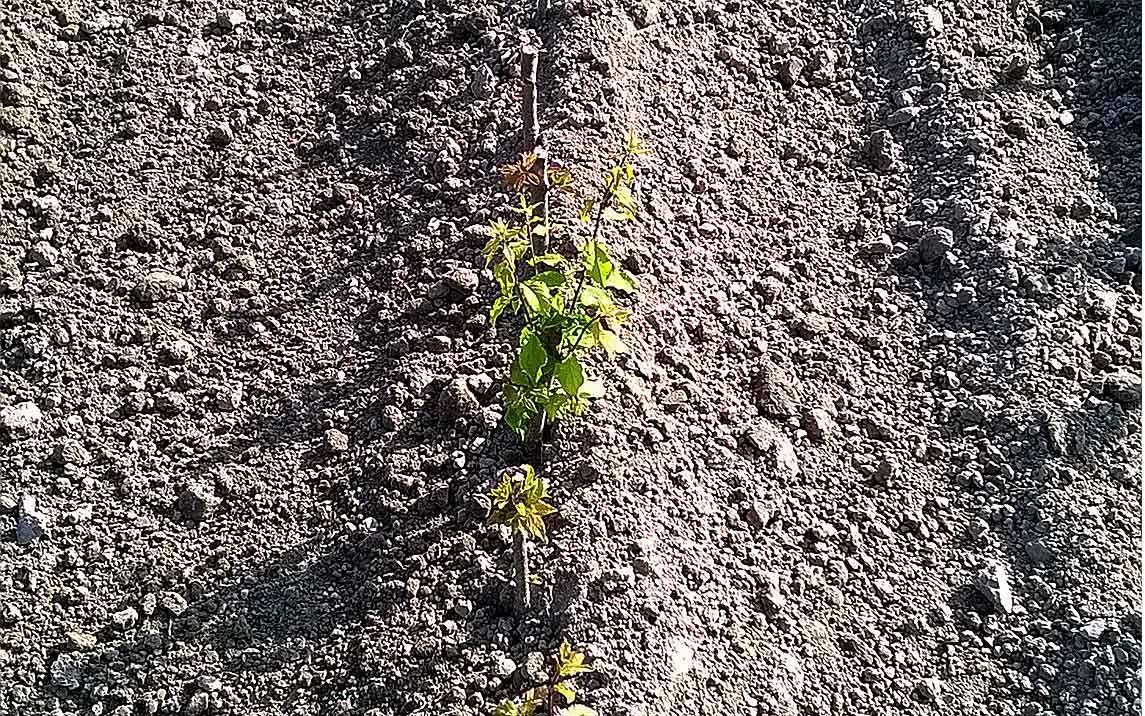

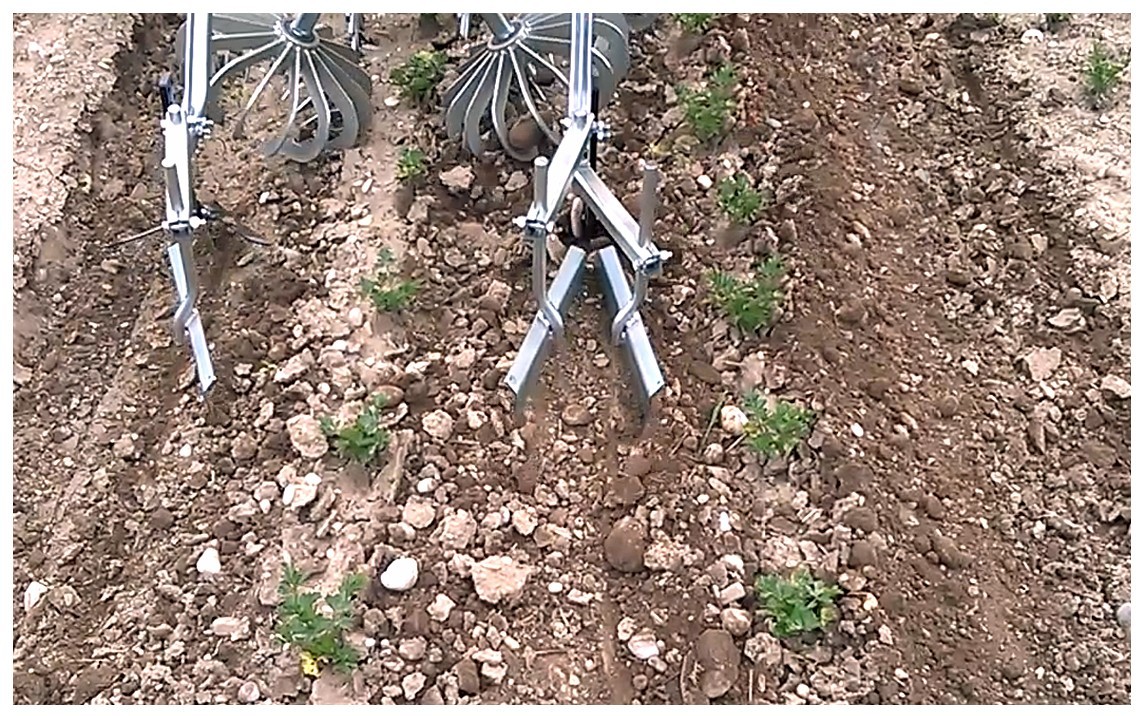

Les Rotors Rotoblizz agissent directement sur la rangée de transplantation sans endommager l’appareil racinaire et foliaire et en déracinant les adventices, ce qui réduit le besoin en désherbants chimiques.

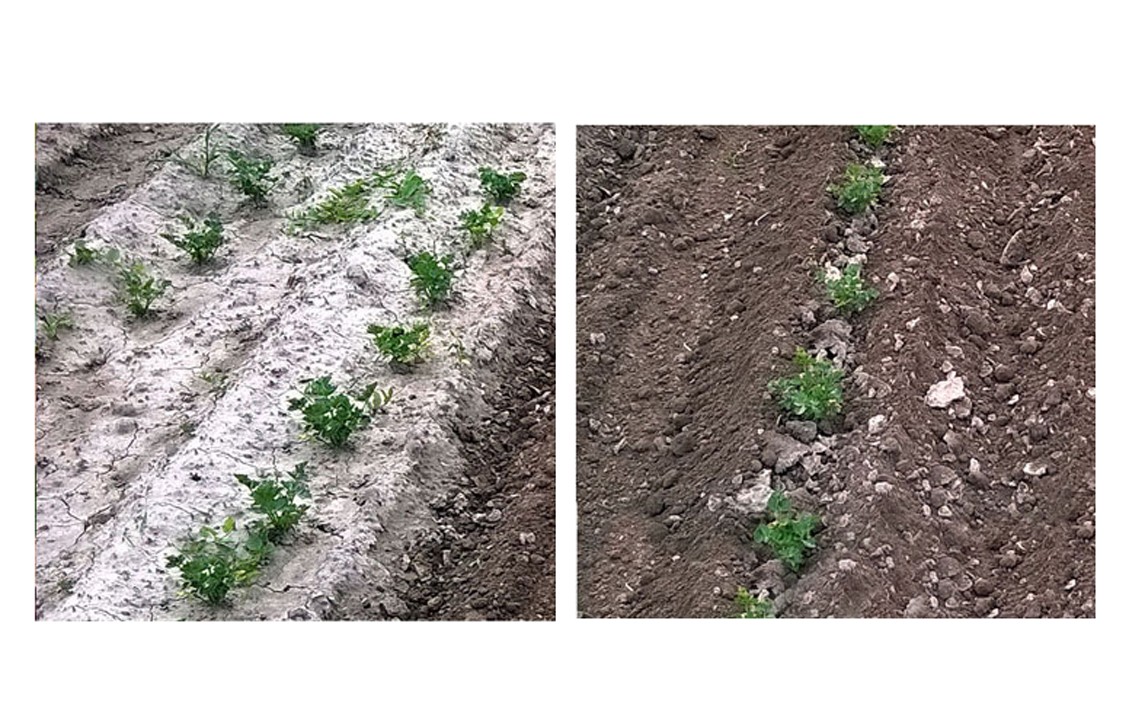

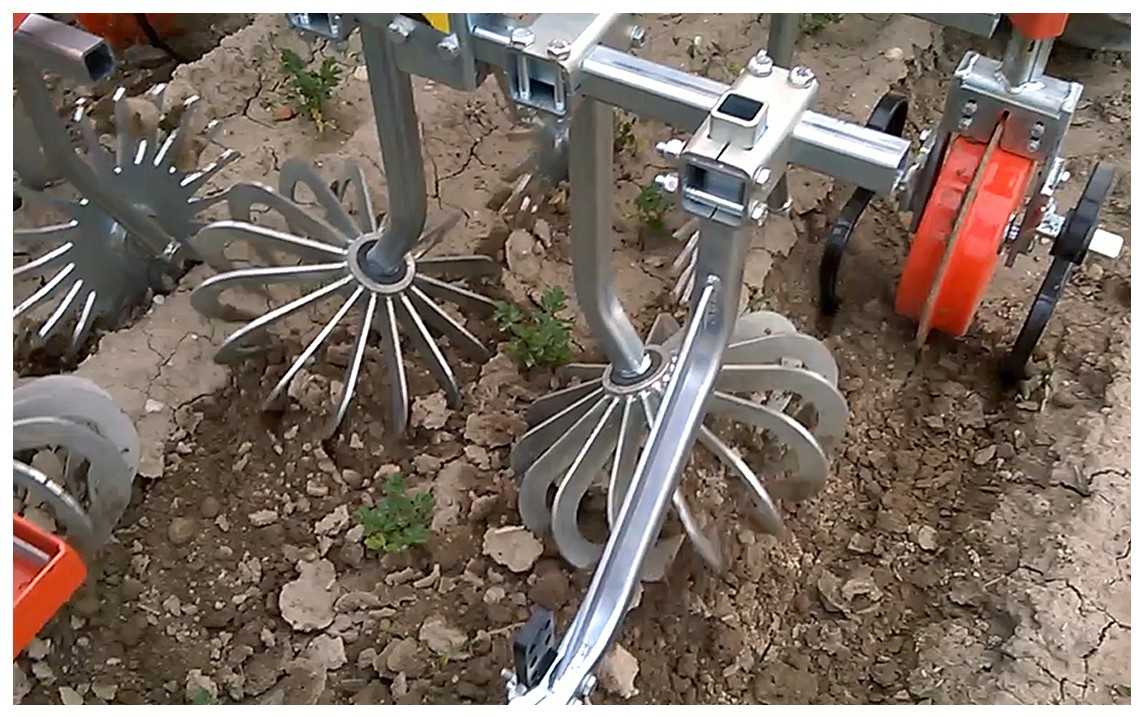

Les rotors Rotoblizz, tournant en sens opposé avec une inclinaison de 28°, travaillent le sol en le brisant jusqu’à une profondeur généralement de 3 à 4 cm. Grâce à leur forme ronde et à leur courbure, ils n’endommagent pas l’appareil racinaire de la plante, que ce soit une racine nue ou une motte. Les palettes du rotor ont une épaisseur de 3 cm et, en tournant, elles poussent mutuellement la croûte superficielle du sol. Cela provoque la rupture de la croûte même entre les plantes, éliminant ainsi la germination des mauvaises herbes ou la bloquant.

L’effet de rotation et de bris du sol est ce qui nous permet d’obtenir le plus grand bénéfice dans la lutte contre la croissance des mauvaises herbes.

Informations techniques sur les rotors Rotoblizz:
DIAMETRE	30 cm	35 cm	40 cm
INTER-RANGÉE	40-45 cm	50-60 cm	> 60 cm
SURFACE UTILE DE TRAVAIL DEPUIS LA PLANTE	12 cm	14 cm	16 cm
DISTANCE DEPUIS LA PLANTE	À 2 cm

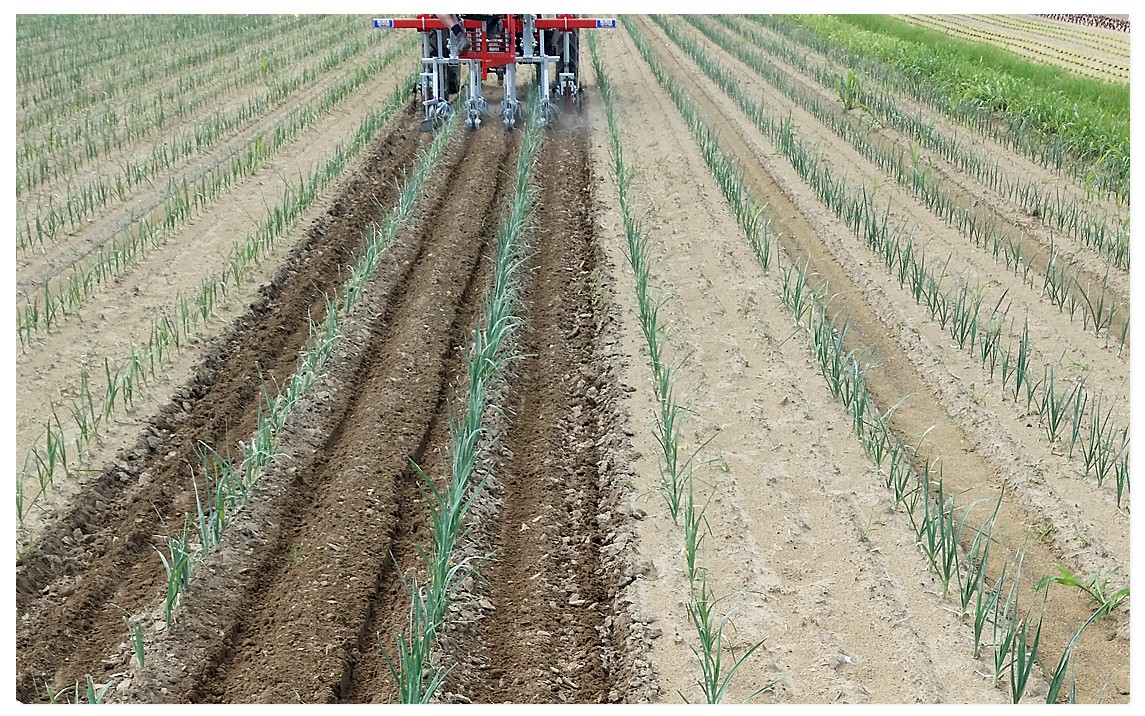

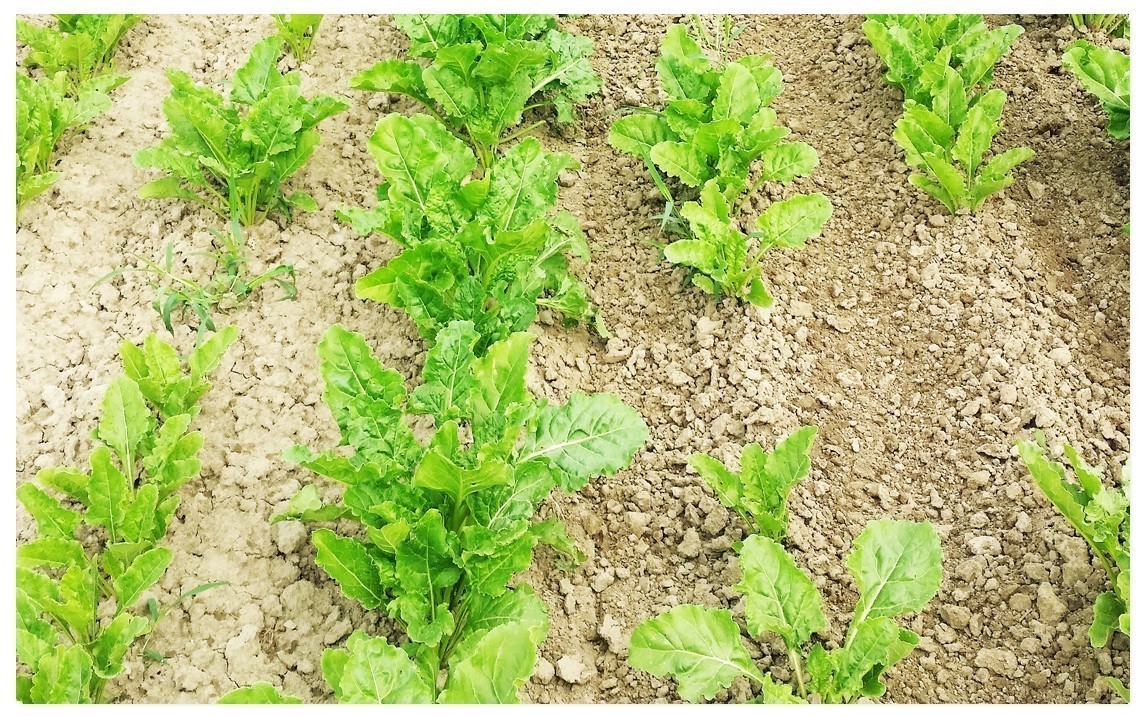

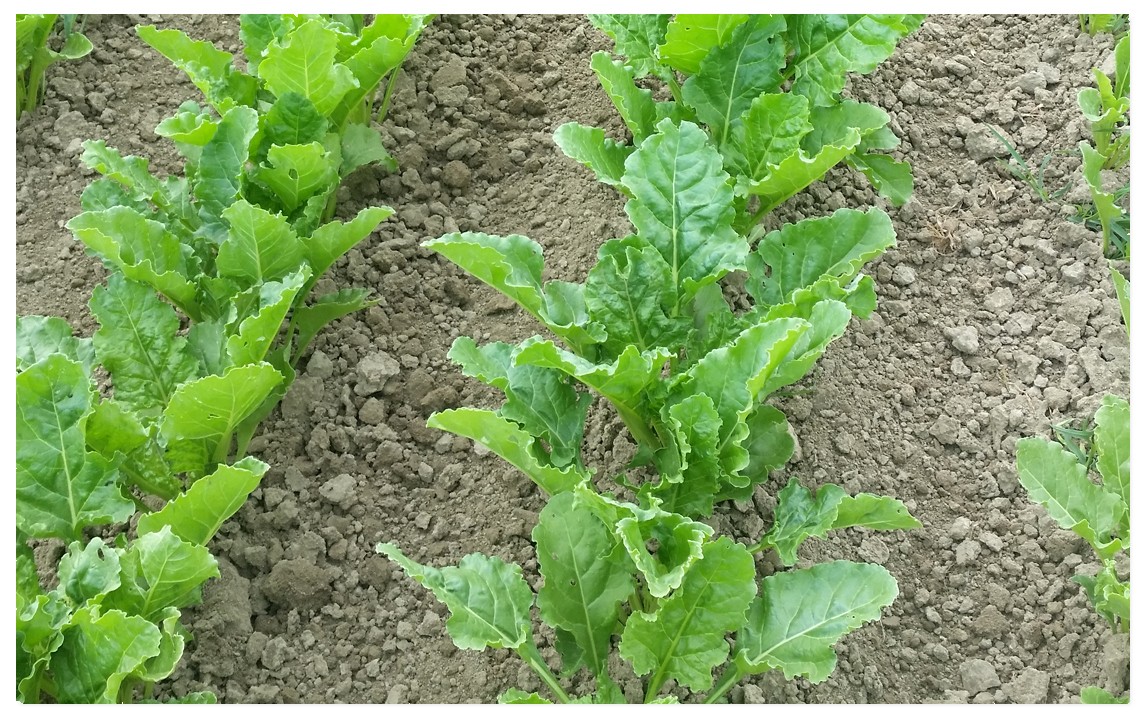

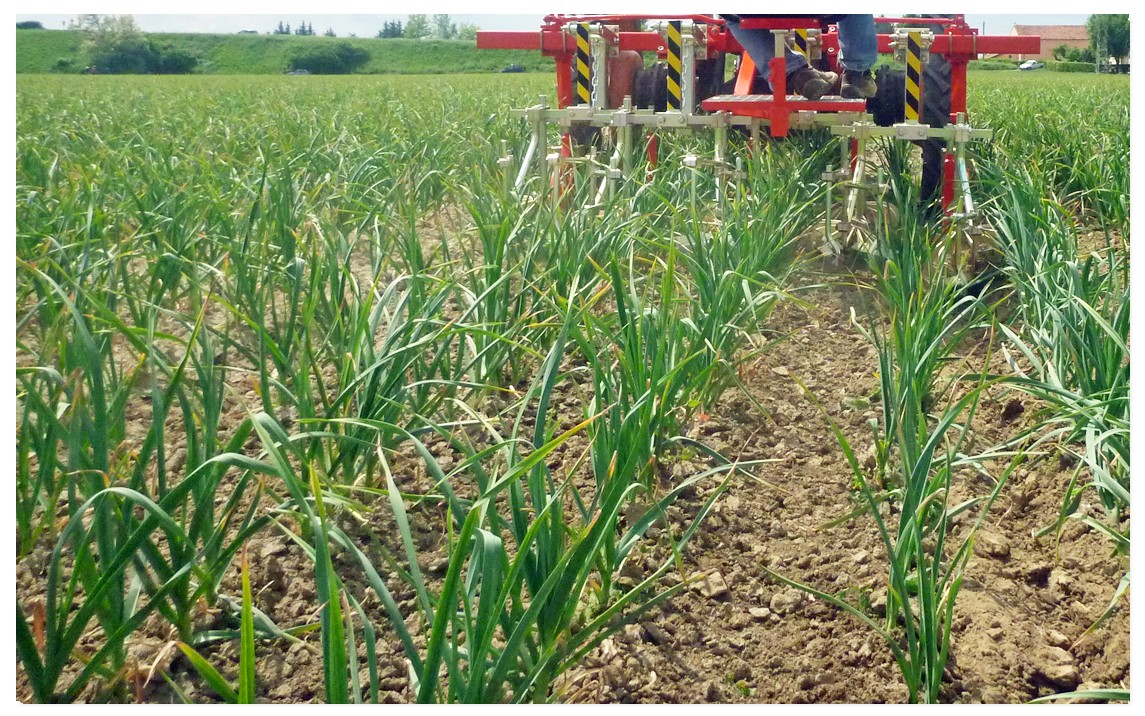

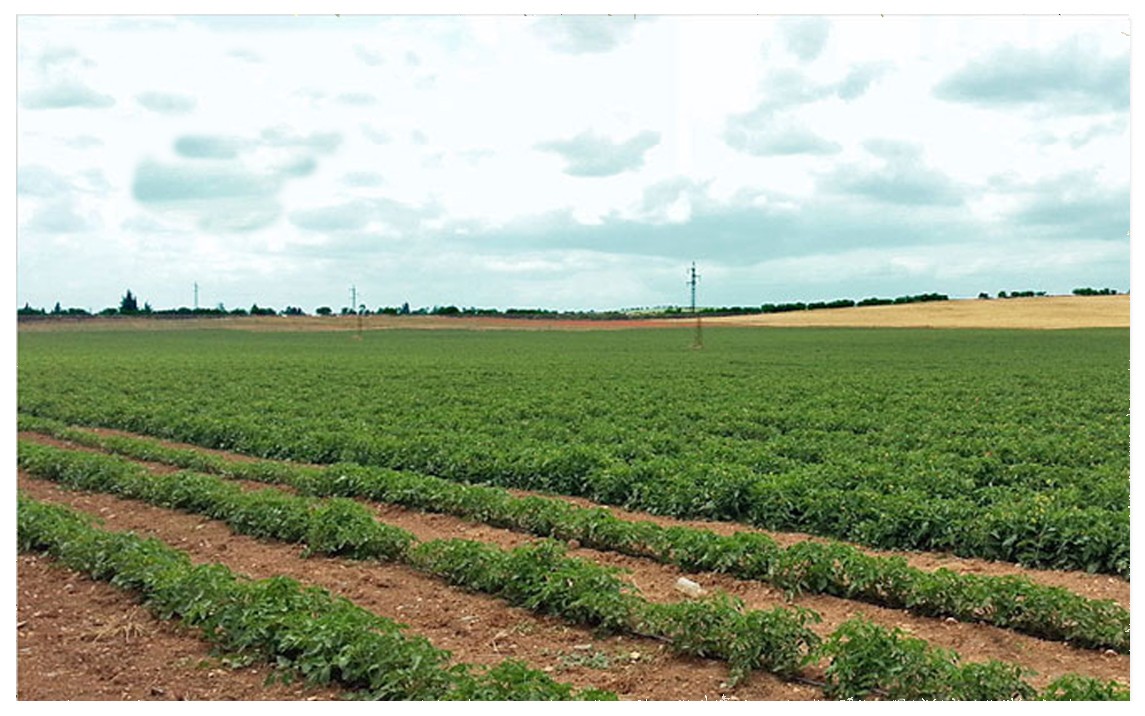

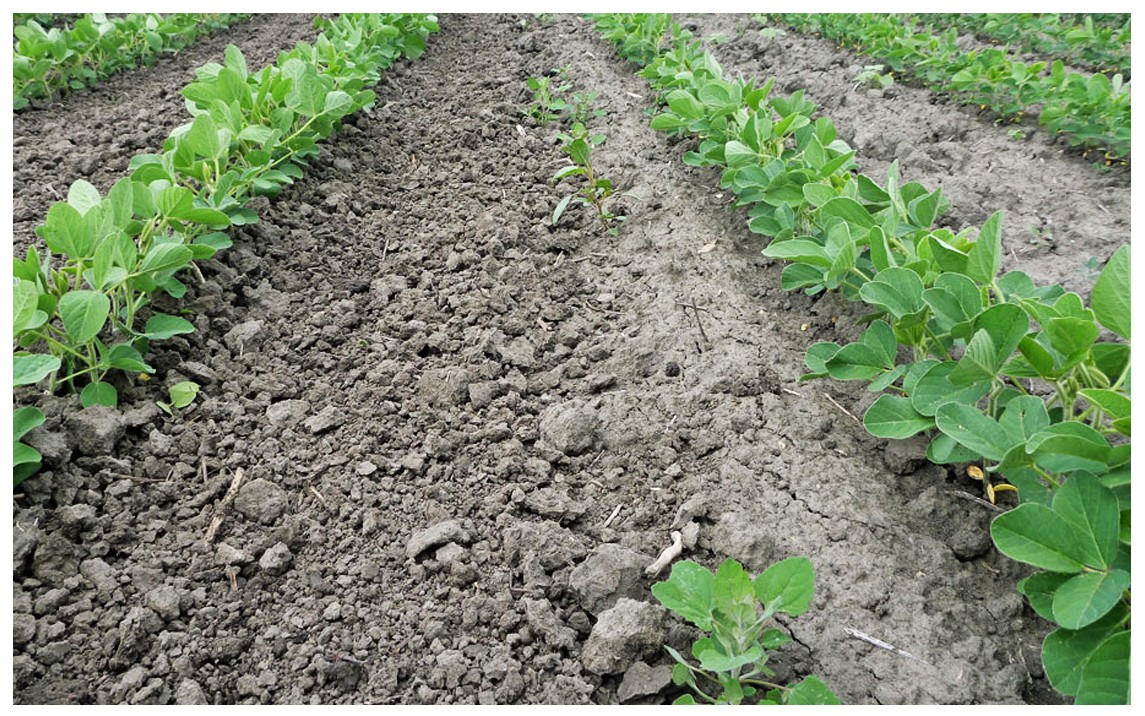

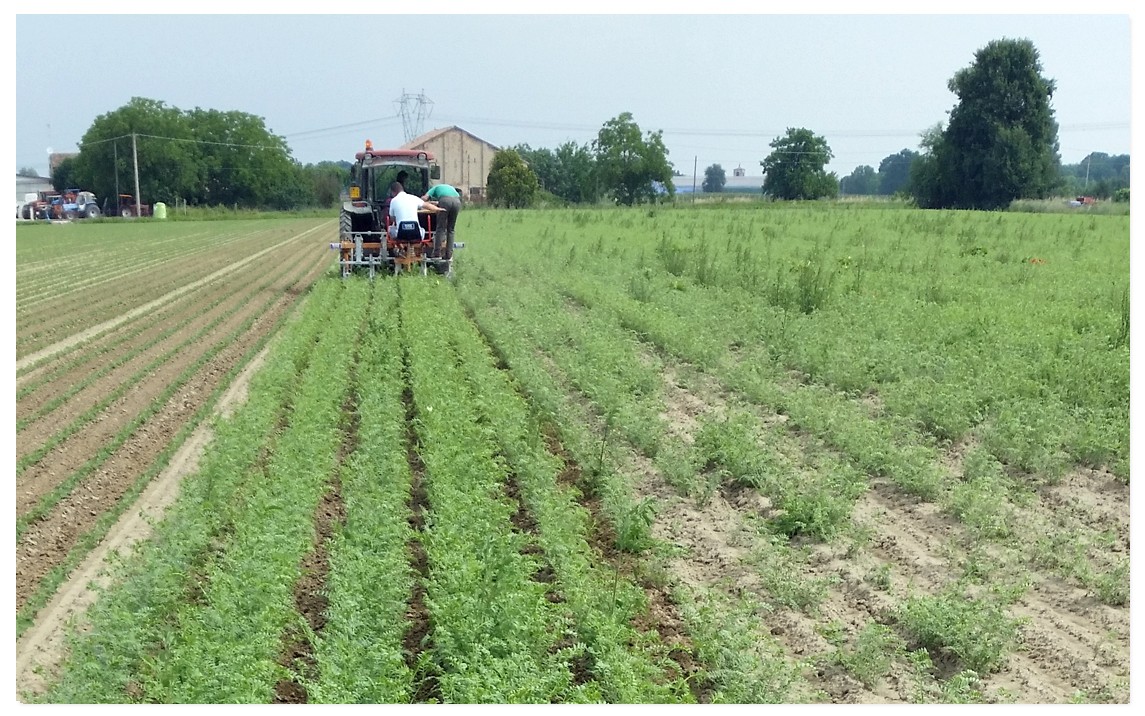

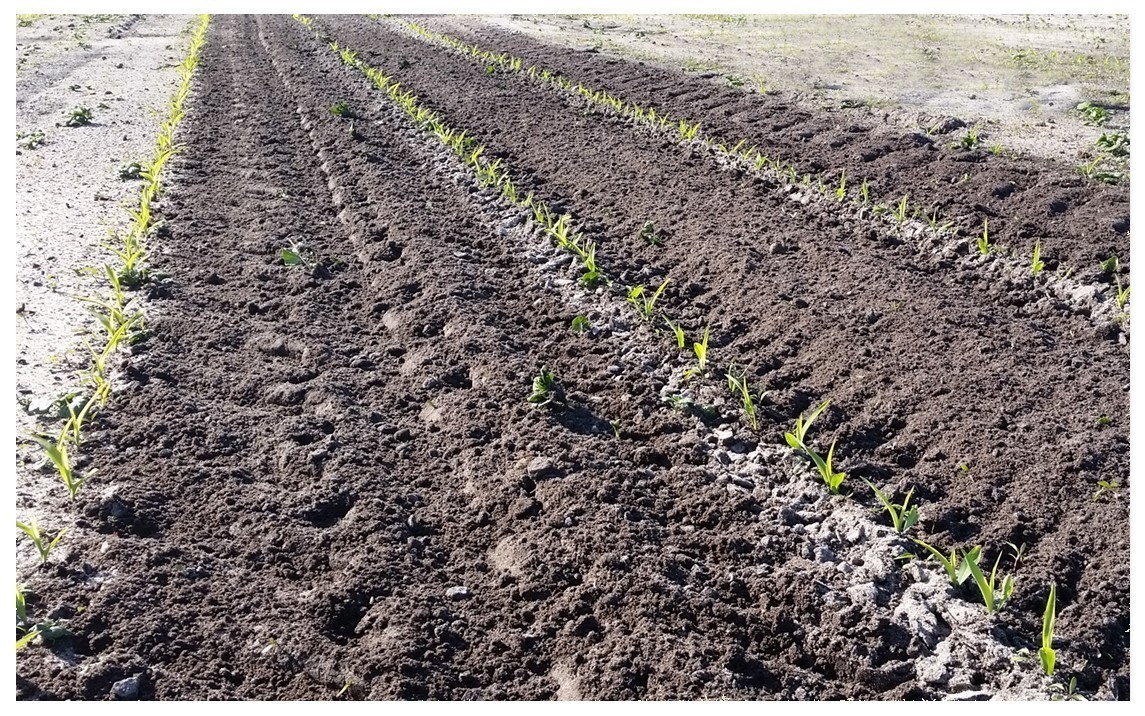

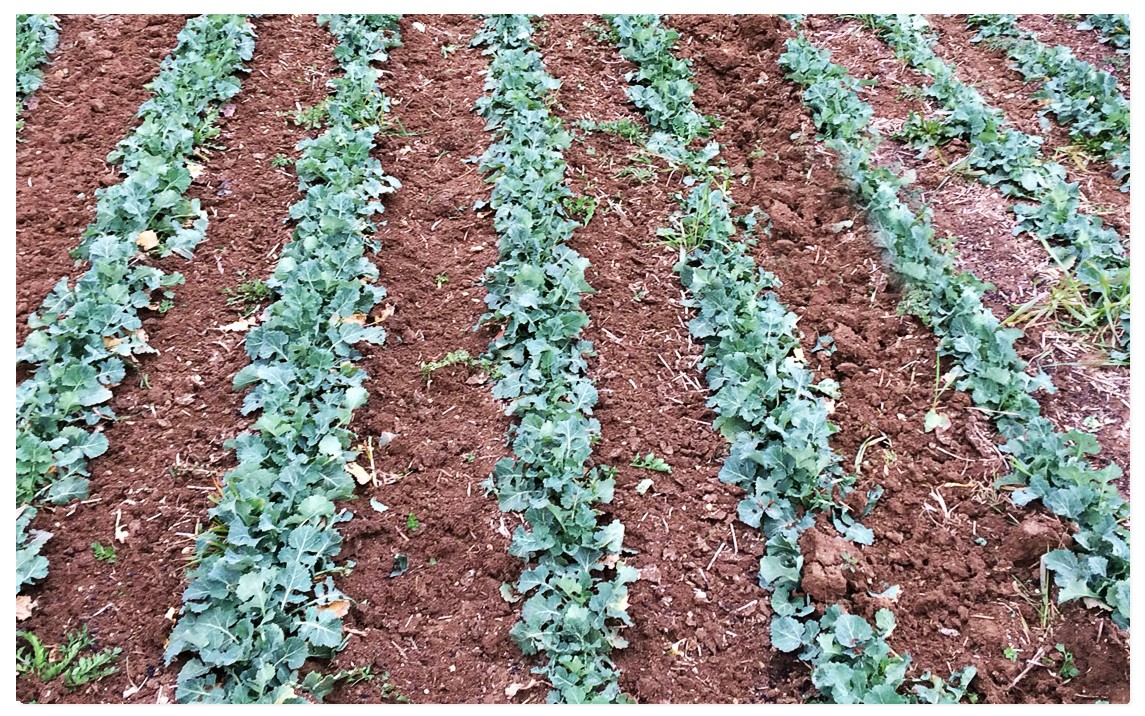

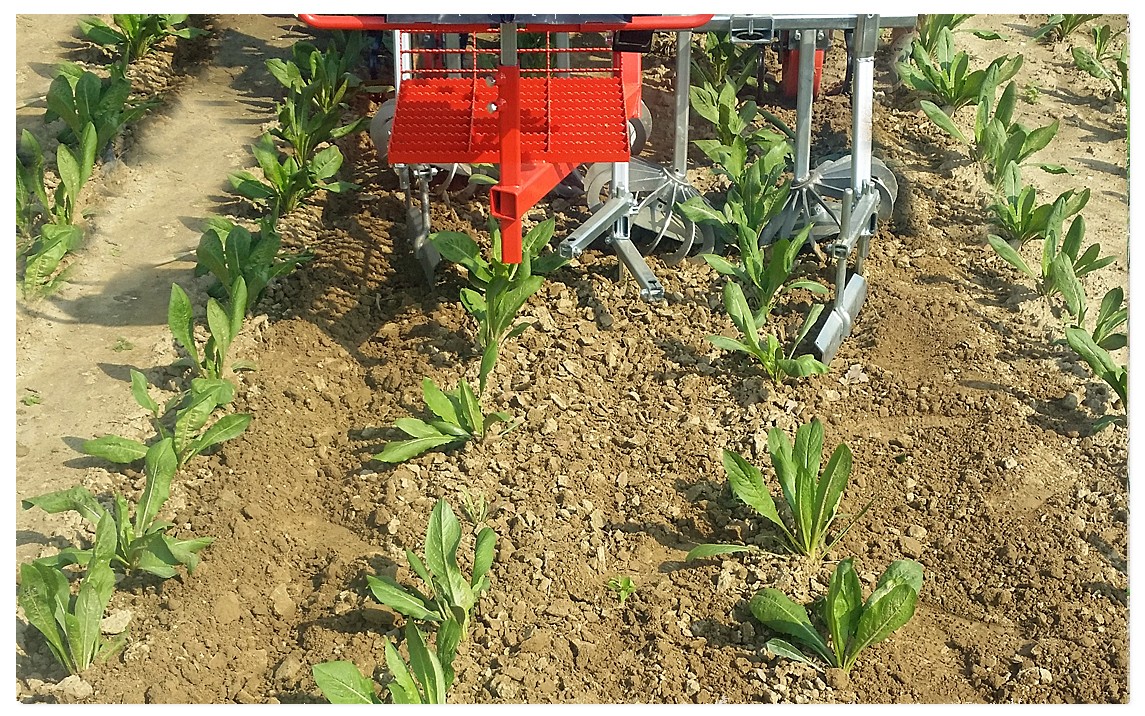

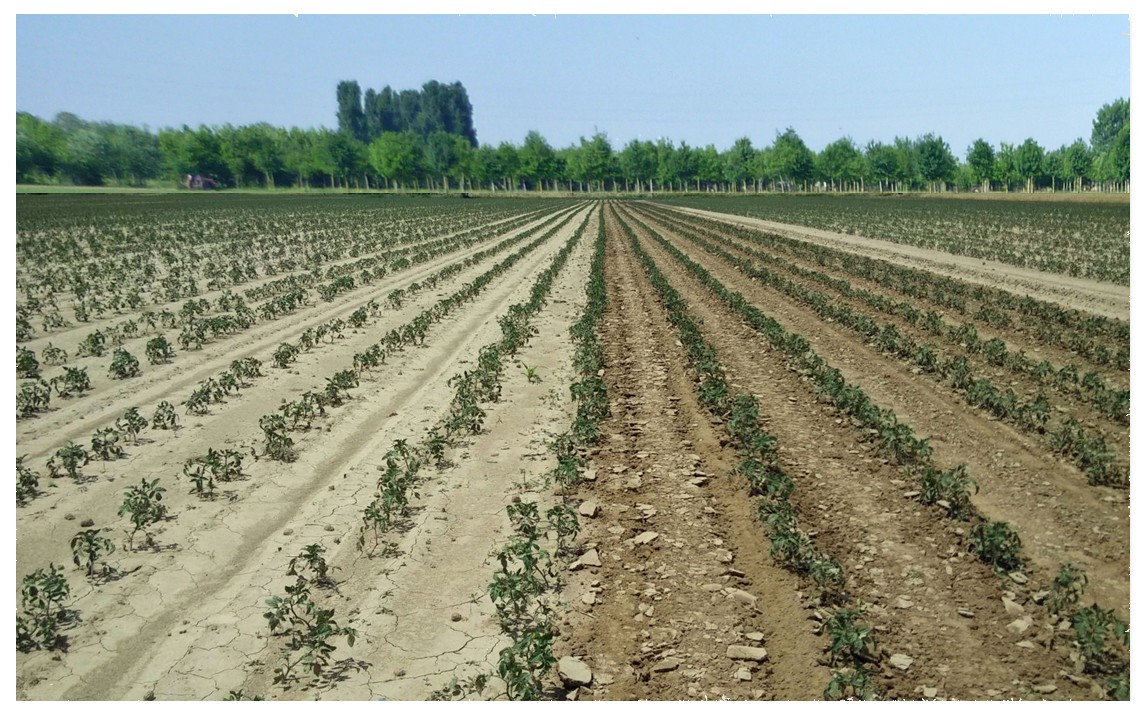

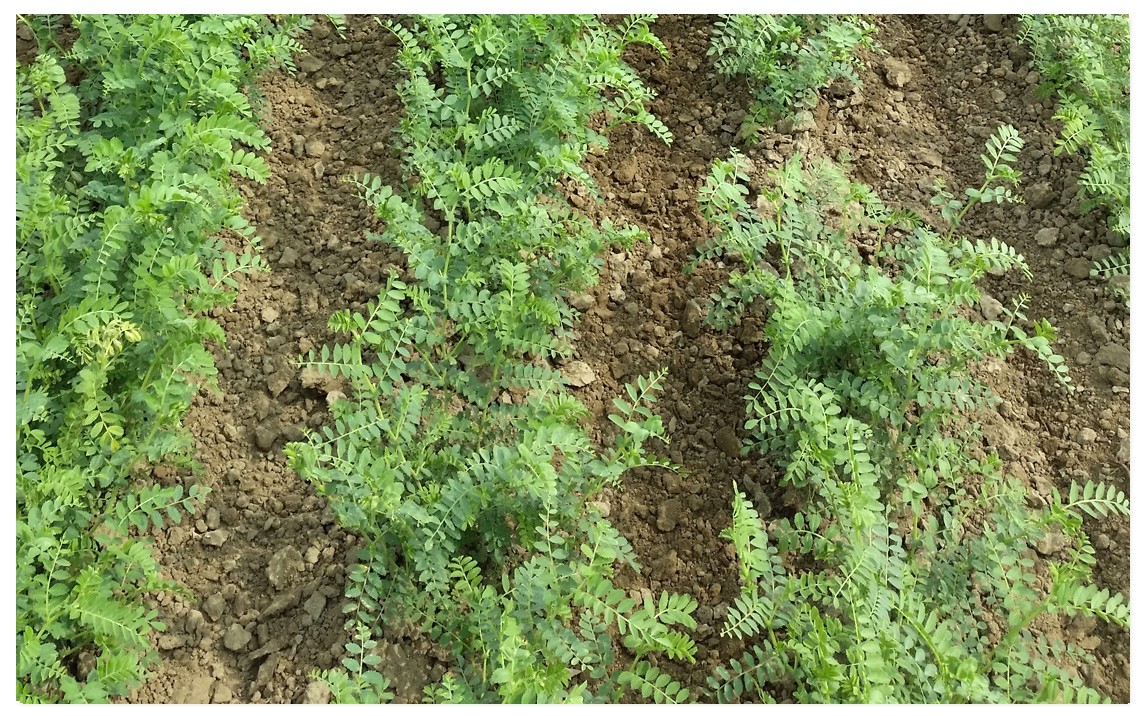

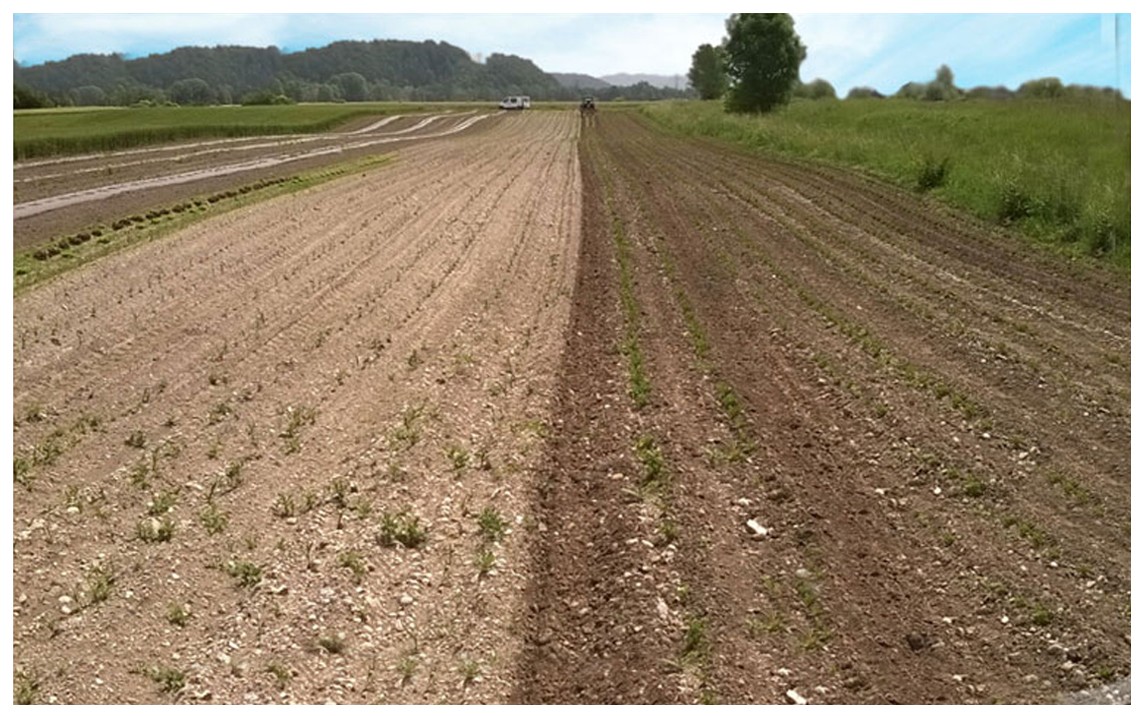

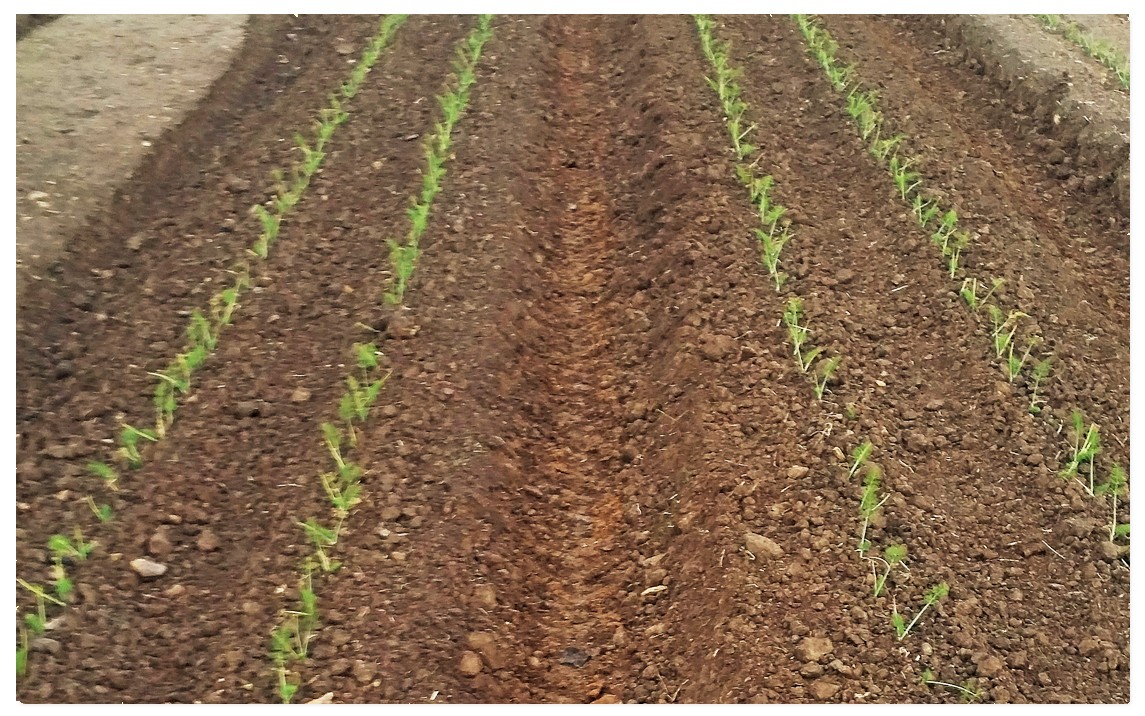

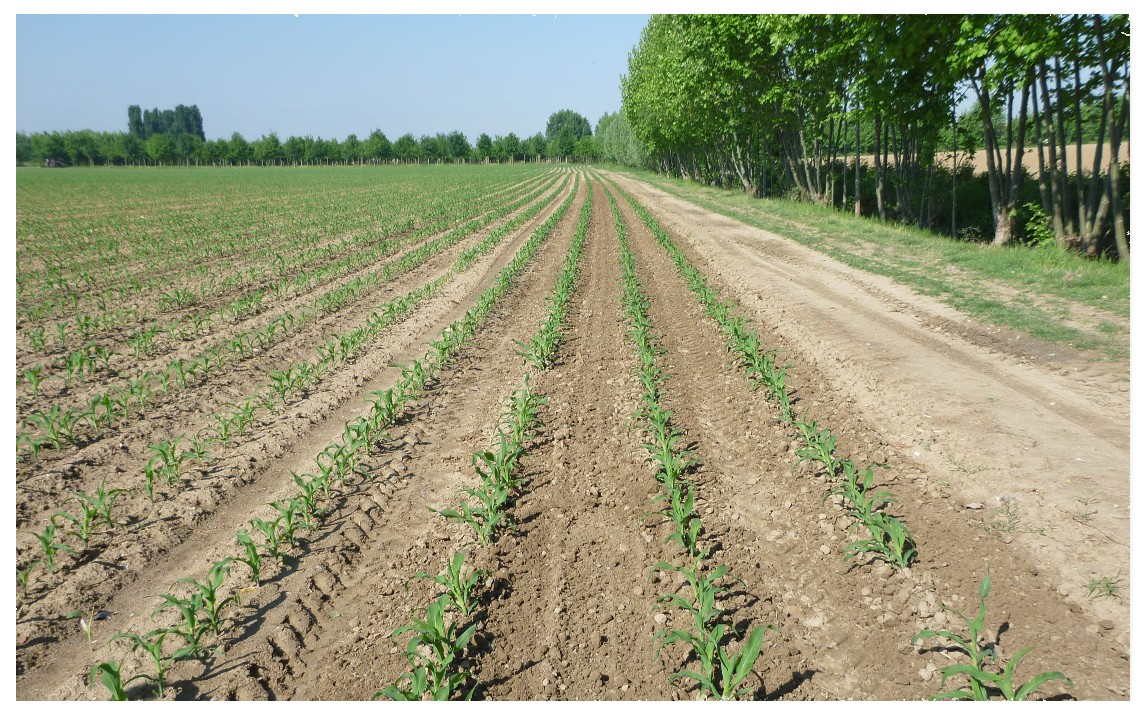

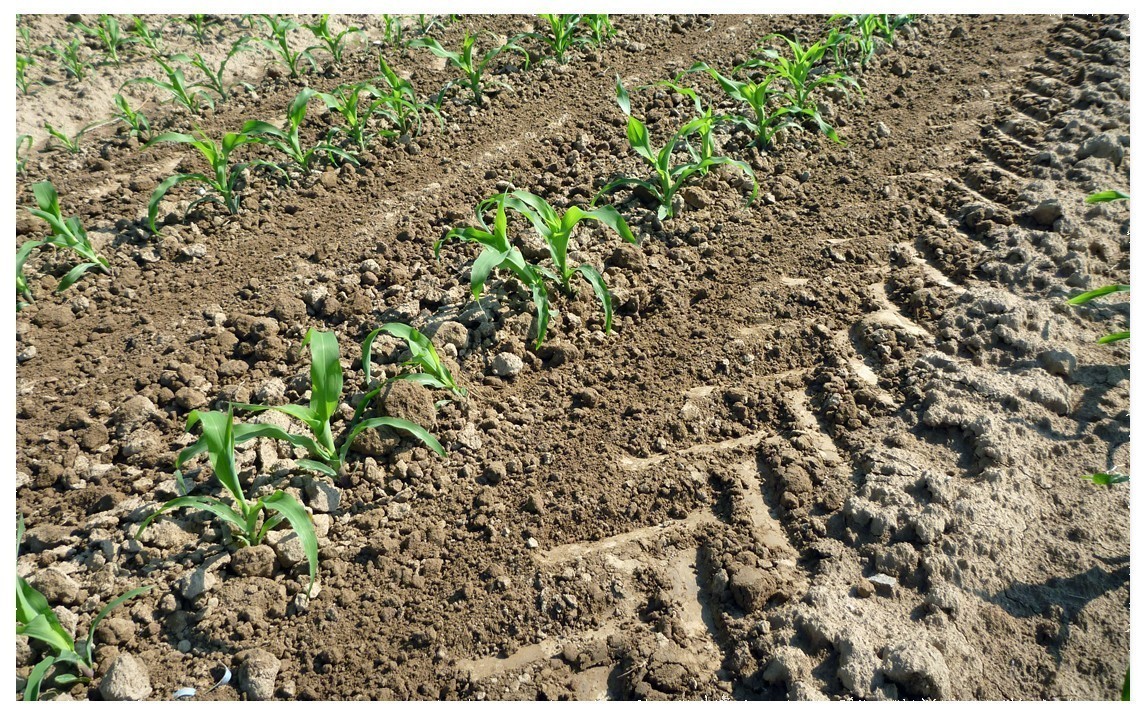

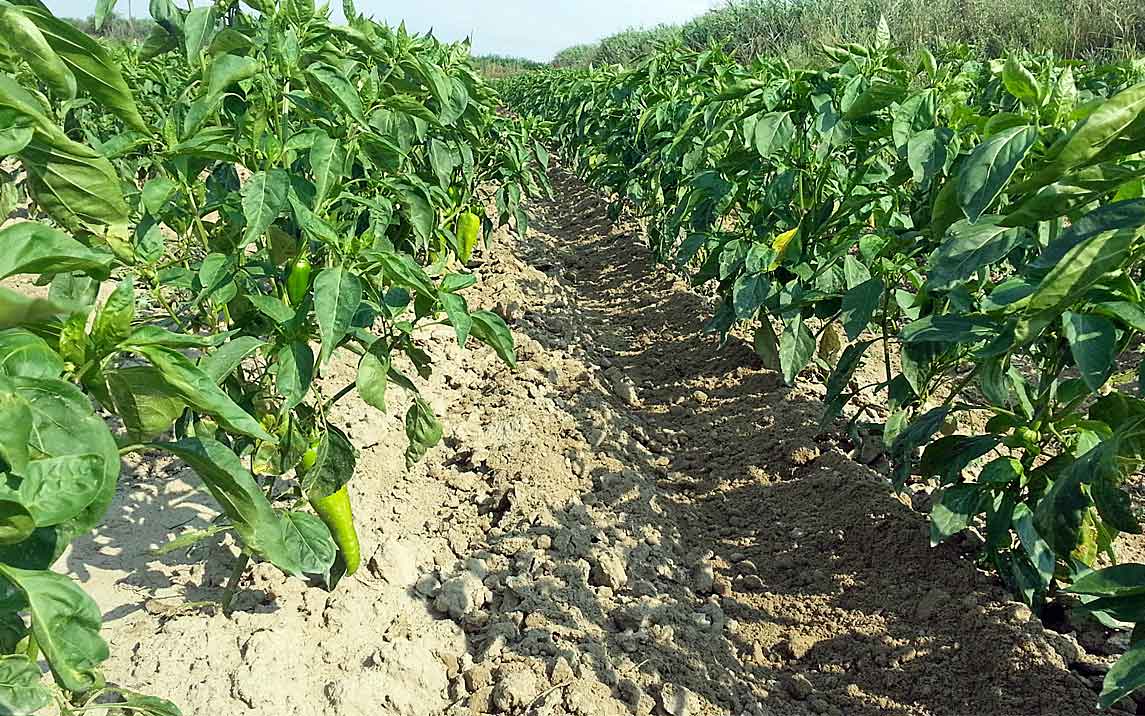

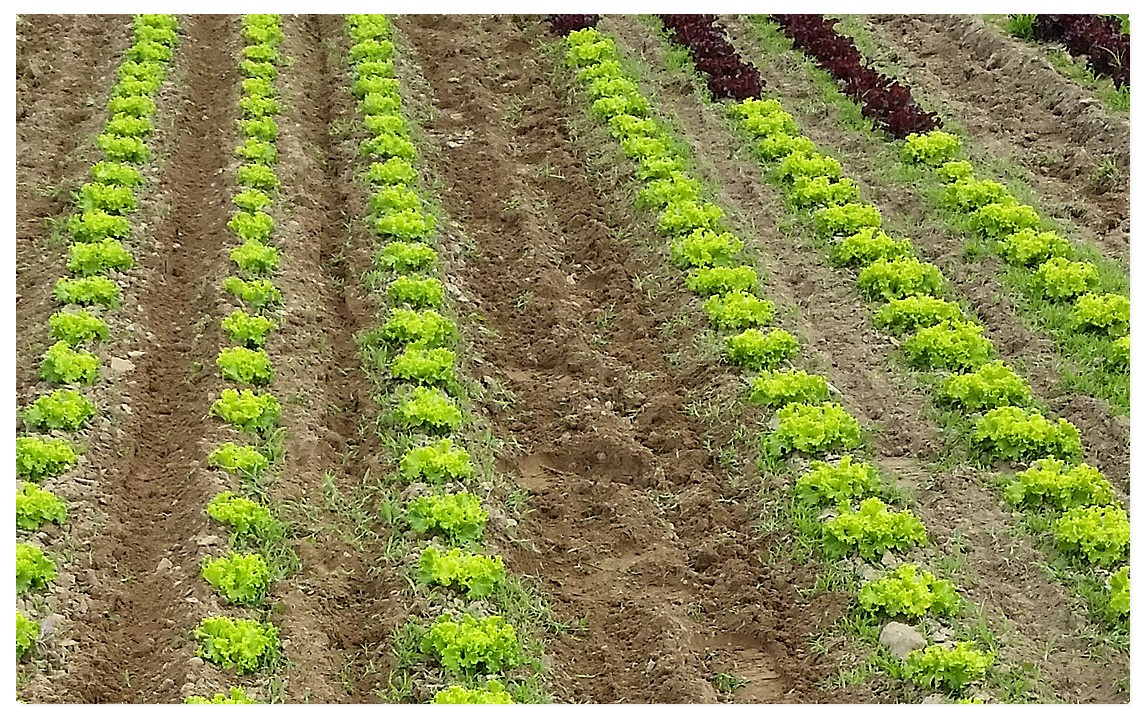

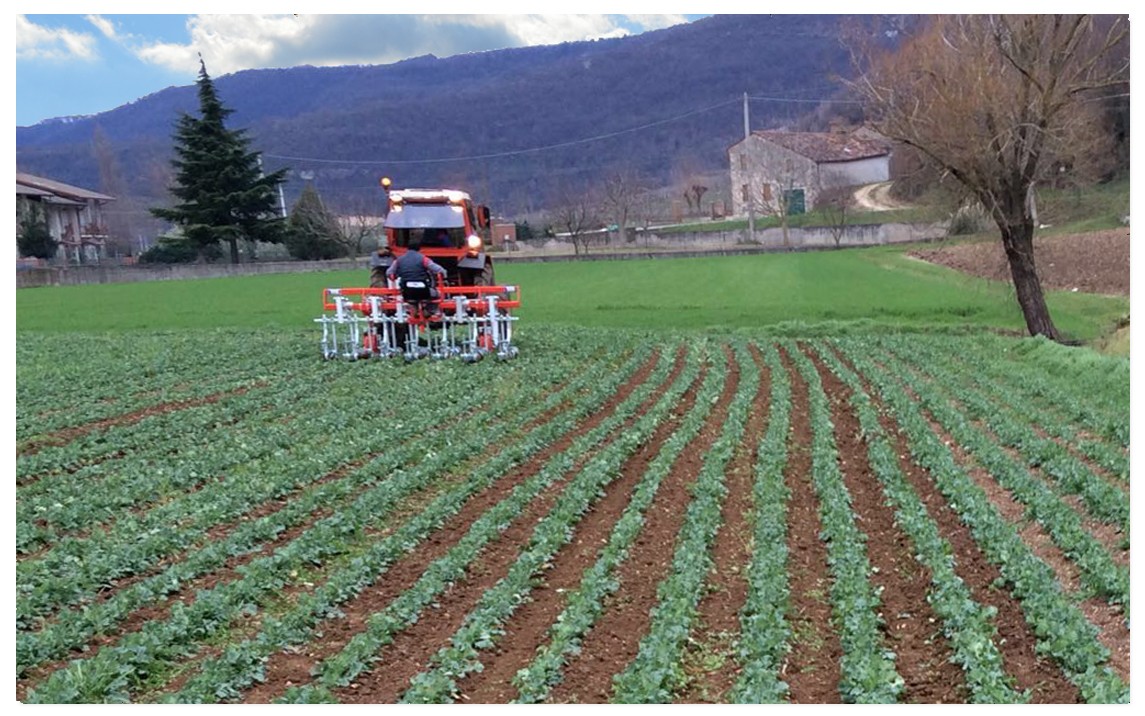

Sarcleuse inter-rangée ROTOSARK avec roteurs ROTOBLIZZ adaptée aux cultures transplantées et/ou semées en ligne, telles que les cultures biologiques ou en conversion, telles que le maïs, le soja, la tomate industrielle, les pommes de terre, le colza, la betterave à sucre, les salades, le radicchio, le chou, le coton, le brocoli, le chou-fleur, l’ail, le poireau, le haricot, l’arachide, le pois chiche, les lentilles, les fèves et les pois, les courges, les porte-greffes en pépinière, le fenouil, les fraises, le tabac et les herbes médicinales.

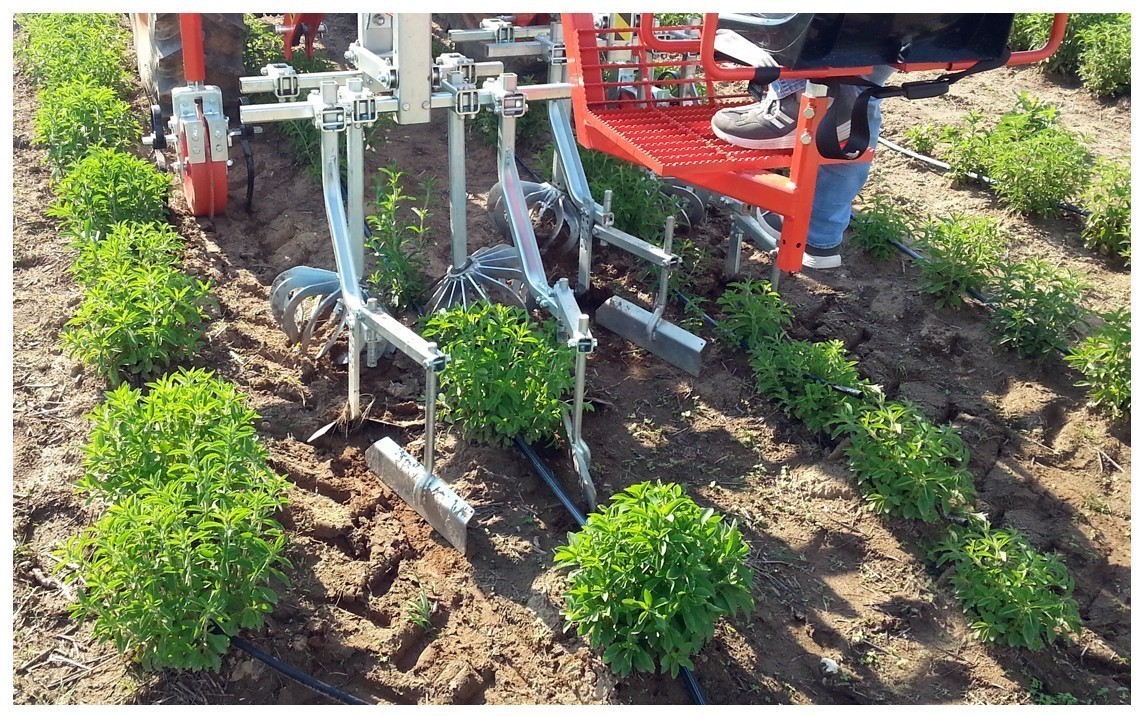

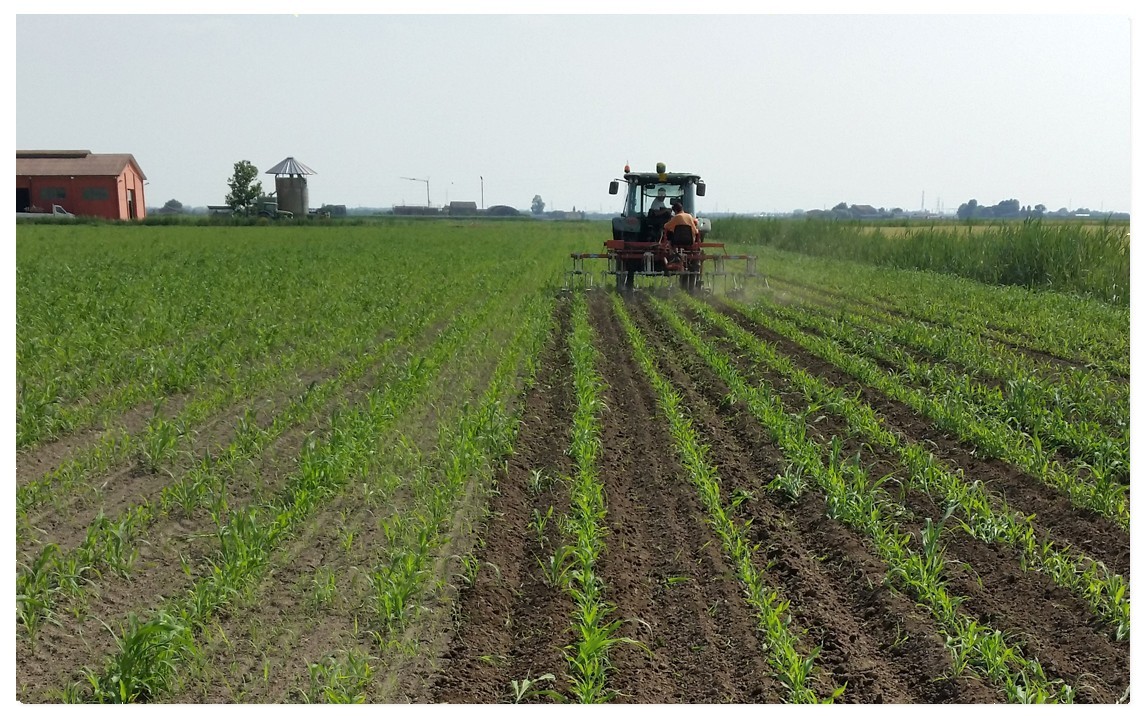

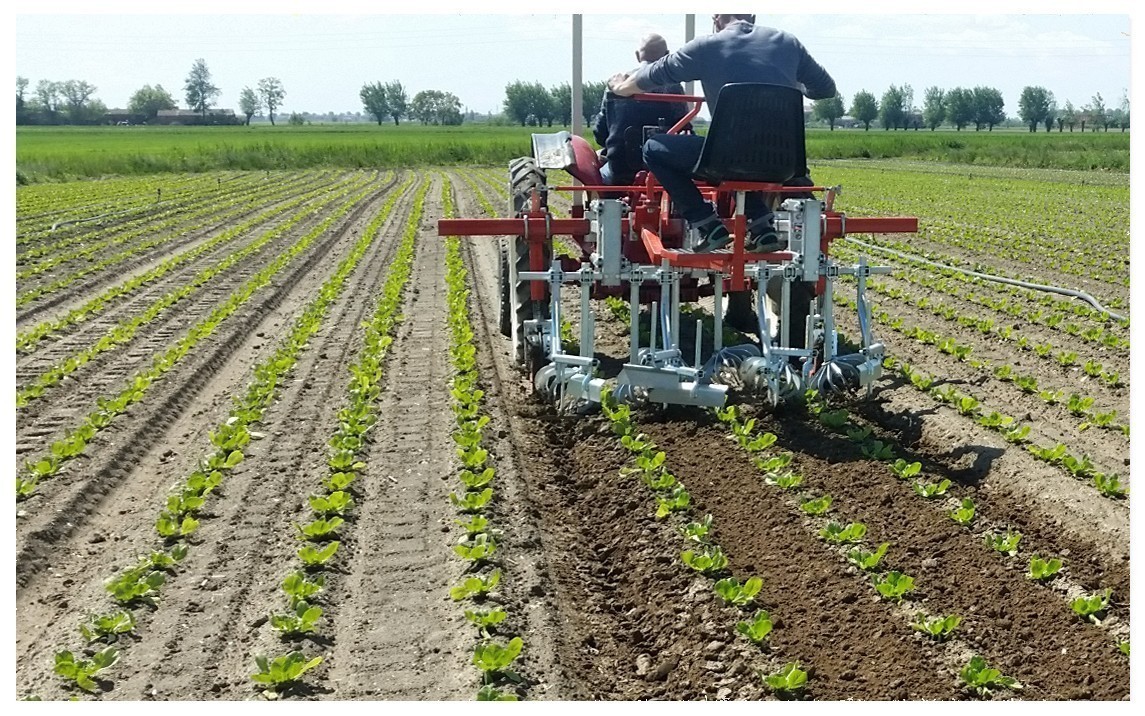

Désherbineuse avec Rotoblizz

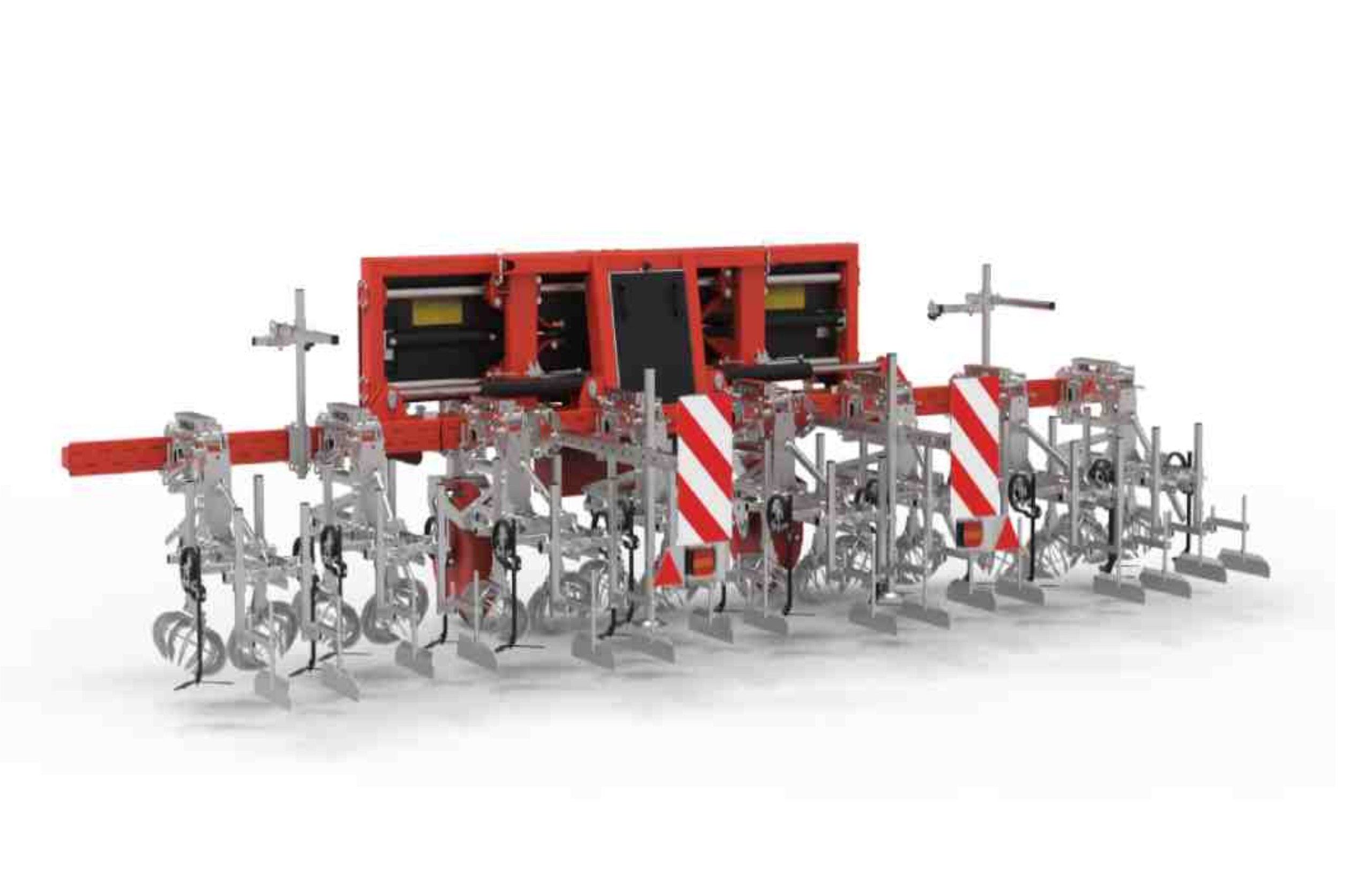

Configuration de la machine:

Caractéristiques techniques

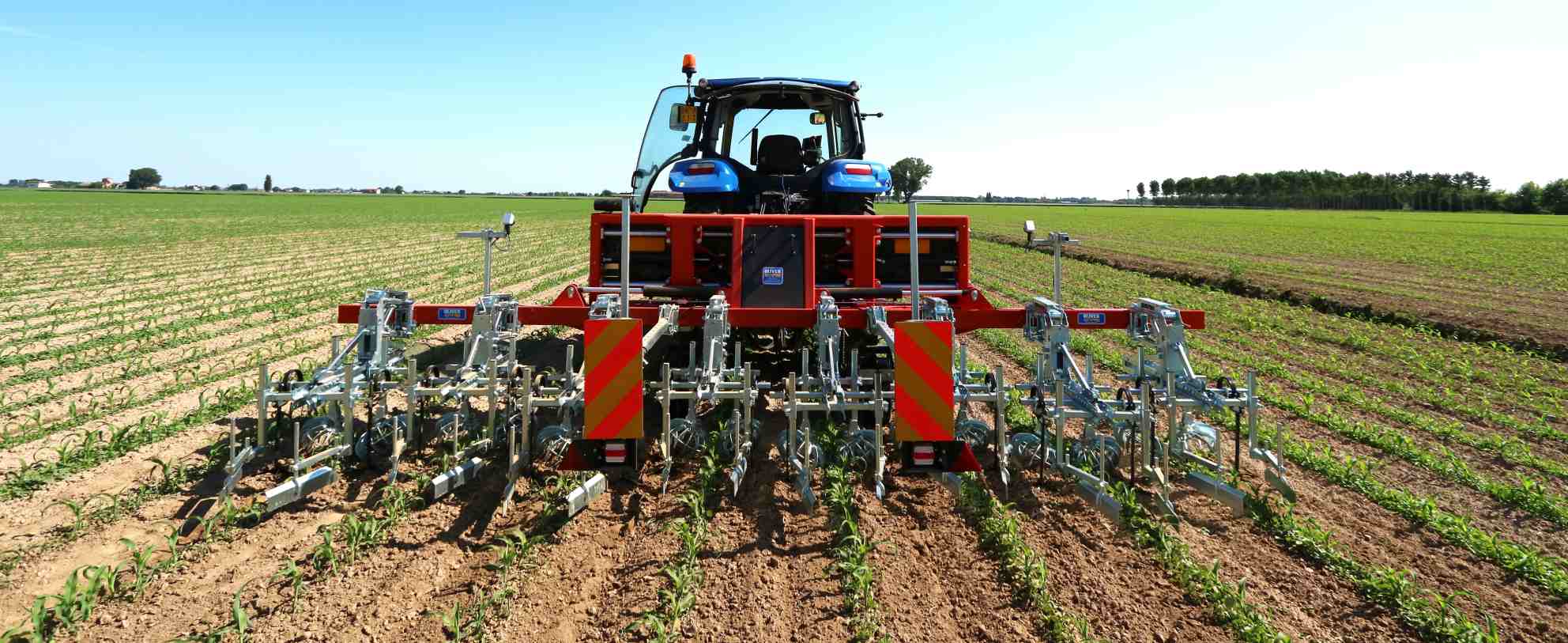

1 – Châssis fixe single ou reinforcé arriére avec attache troisième point.

2 – Châssis arriére translateur

3- Châssis arrière à repliage hydraulique 2.40 -3.00 mt avec kit porte-plaque et phares dédiés

4- Châssis arriére translateur pour les double éléments

Largeur châssis L en cm :

240 / 255 / 300 / 450 / 520 /600

Conduite fixe

Roues de support réglables en hauteur

Applicable sur différents châssis, maintient l’alignement de la machine.

Conduite manuelle avec guidon

Roues directionnelles orientables.

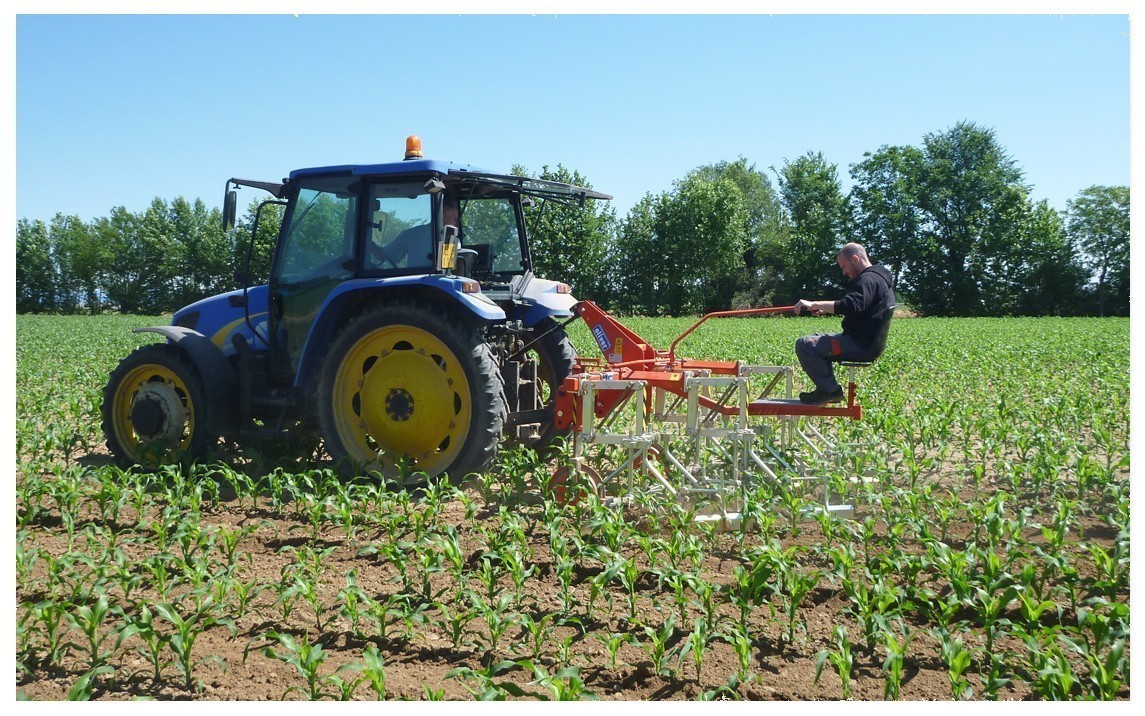

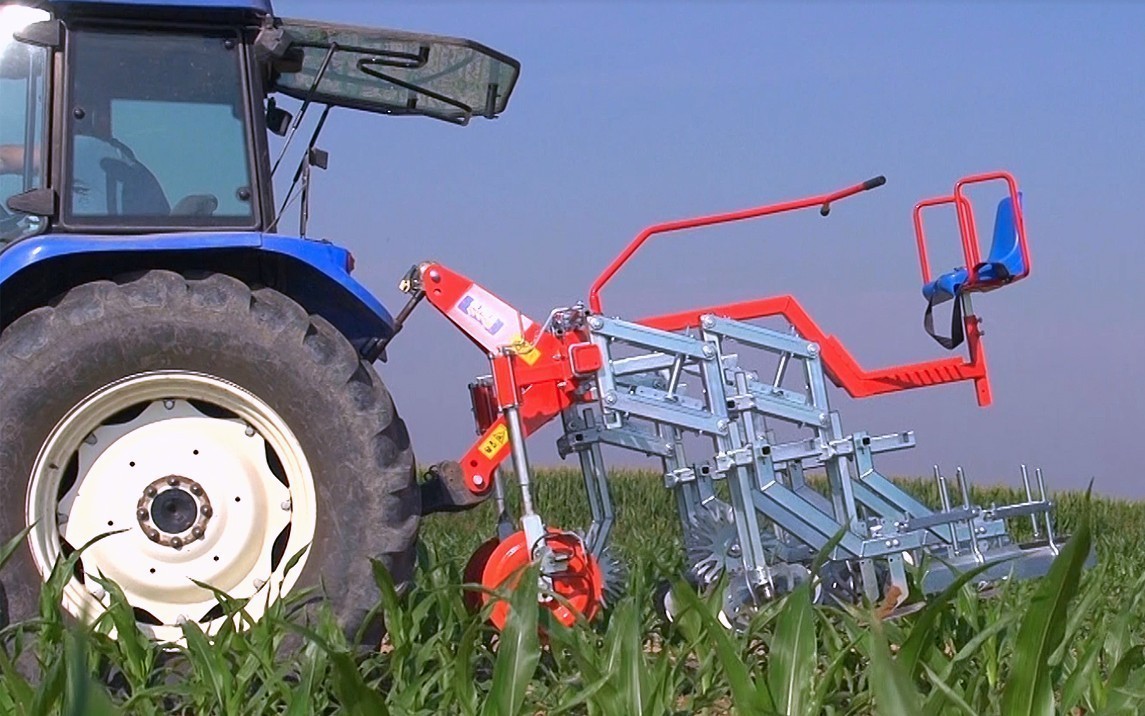

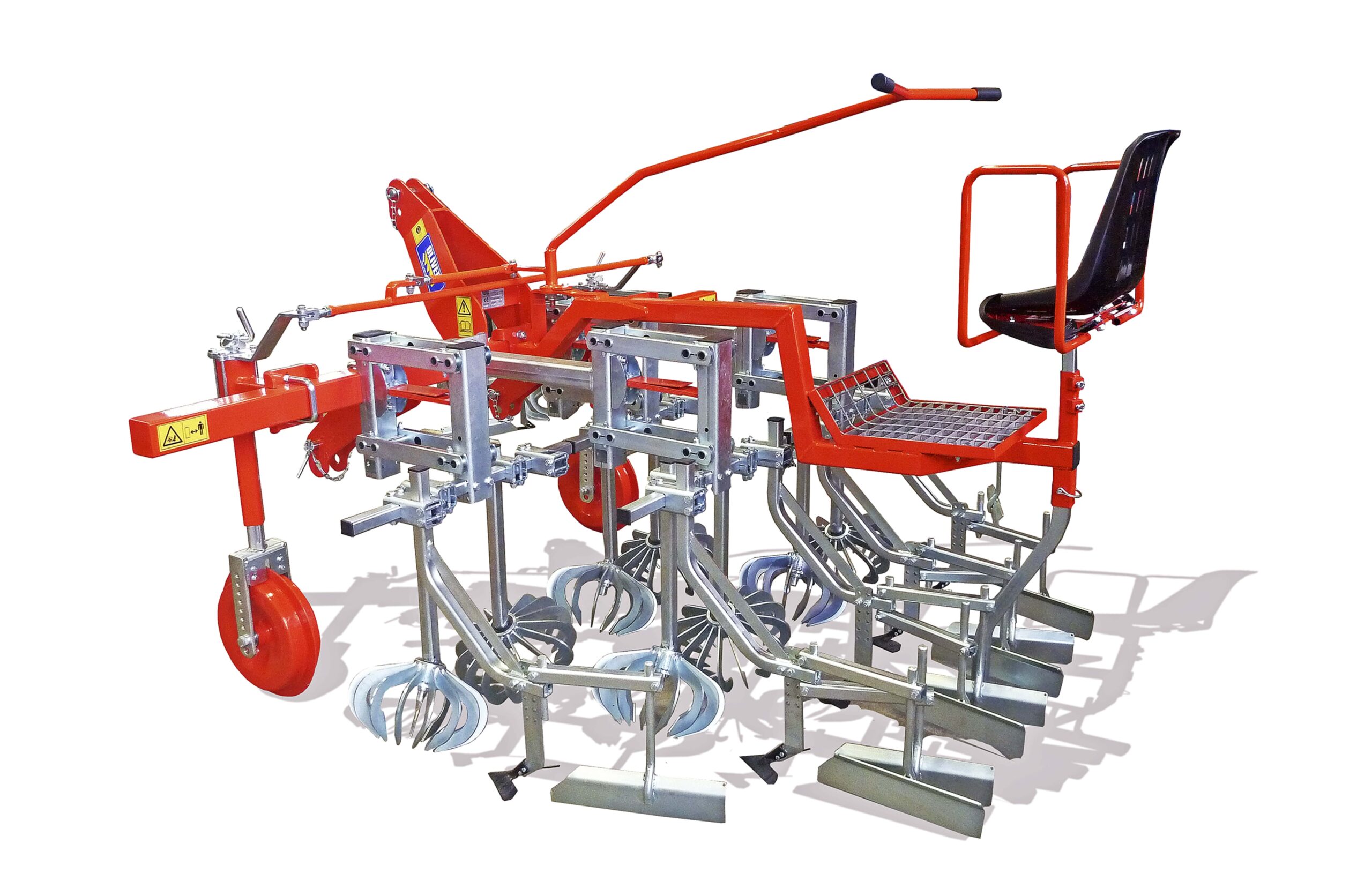

Conduite manuelle avec assise pour l’opérateur.

Applicable sur châssis fixe, maintient l’alignement de la machine en actionnant le guidon guidé par l’opérateur.

Équipée de roues à crête de différentes dimensions.

Guidage hydraulique sur les roues stabilisatrices avec joystick mobile sur le châssis

Roues directionnelles orientables actionnées hydrauliquement.

Applicable sur les machines de grandes dimensions, maintient l’alignement de la machine en actionnant la conduite hydraulique, réduit l’effort de l’opérateur.

Équipée de roues à crête de différentes dimensions.

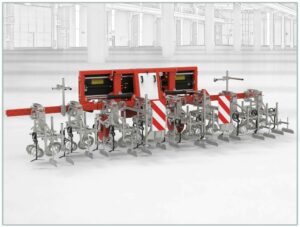

Châssis hydraulique déporté, roues fixes, guidage Joystick et assise pour l’opérateur.
Le châssis est formé de 2 sections : une fixe attelée au tracteur et la deuxième actionnée par des cylindres hydrauliques.
Le guidage avec un joystick (qui peut être amovible) agit en déportant les éléments situés sur le deuxième châssis.
Adapté aux machines plus lourdes. L’opérateur est nécessaire en l’absence de caméra automatique

Châssis hydraulique déporté, roues fixes, guidage automatique avec caméra TILLETT & HAGUE (T&H), sans opérateur à l’arrière.
Possibilité d’avoir des extensions latérales repliables pour le transport sur route.

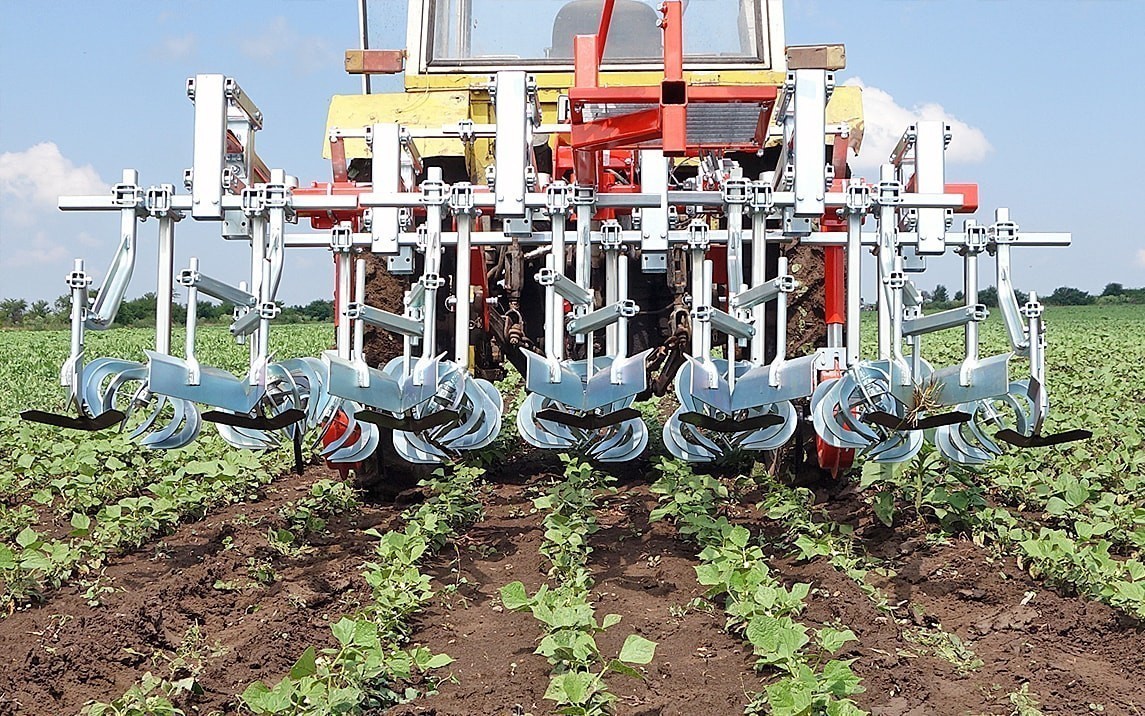

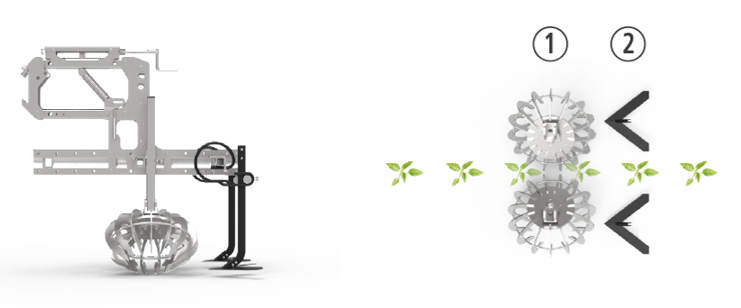

Parallélogramme simple standard

Utilisé pour une ou plusieurs rangées, flexible, entièrement réglable avec une seule clé de réglage.

Constitué de :

1- Rotors Rotoblizz
2- Kit binage inter-rang: pour les zones de sol qui ne sont pas travaillées avec Rotoblizz.

Parallélogramme simple avec accessoires

Utilisé pour une ou plusieurs rangées, flexible, entièrement réglable avec une seule clé de réglage.

Constitué de :

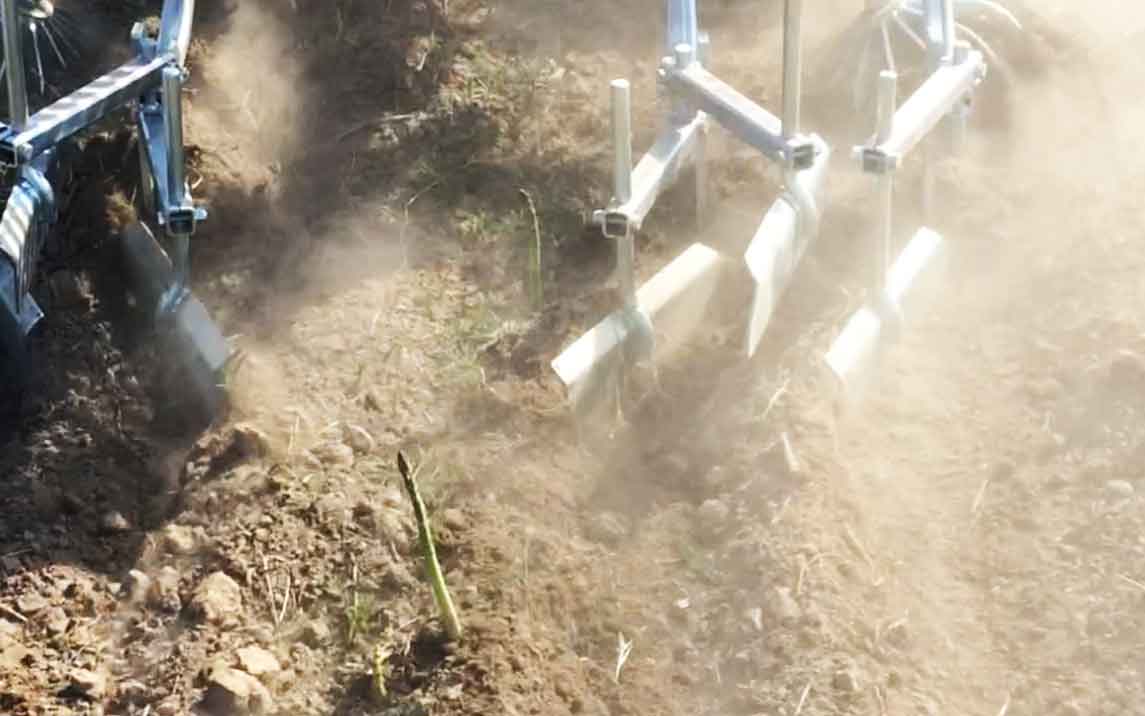

1-Binettes frontales latérales: pour casser le sol et déplacer les pierres. Convient aux sols lourds.
2-Rotors Rotoblizz
3-Kit binage inter-rang: pour les zones de sol qui ne sont pas travaillées avec Rotoblizz.
4-Paire de butteurs: pour rechausser le sol.

Les disques ROTOCLEAN ont été conçus travailler le sol à une profondeur d’environ 2 cm le côté de la butte, et pour retourner la terre vers le fond en faisant tomber les adventices et en stoppant leur germination. Le disque a une forme particulière , découpé en étoile à 20 pointes radiales, en contact permanant avec le sol, et crée un mouvement rotatif dans le sens de l’avancement. Grâce au bombé (concave à droite ou à gauche selon la position sur le Butte) avec un angle de 20, il tourne en déracinant les mauvaises herbes et les adventices qui poussent sur le côté de la butte.

Les ROTODISC ont été conçus pour travailler le sol et pour retourner la terre vers le haut de la butte. La forme particulière en étoile à 15 pointes arquées, en contact avec le sol, et crée un mouvement rotatif dans le sens de l’avancement ; grâce au bombé (concave à droite ou à gauche selon la position sur le Butte) avec un angle de 15, le ROTODISK soulève la terre comme le ferait un simple disque bombé, à la différence que la terre n’est pas retenue et compactée sur les côtés de la butte, mais elle est relâchée et mélangée le long du côté en enlevant les adventices.

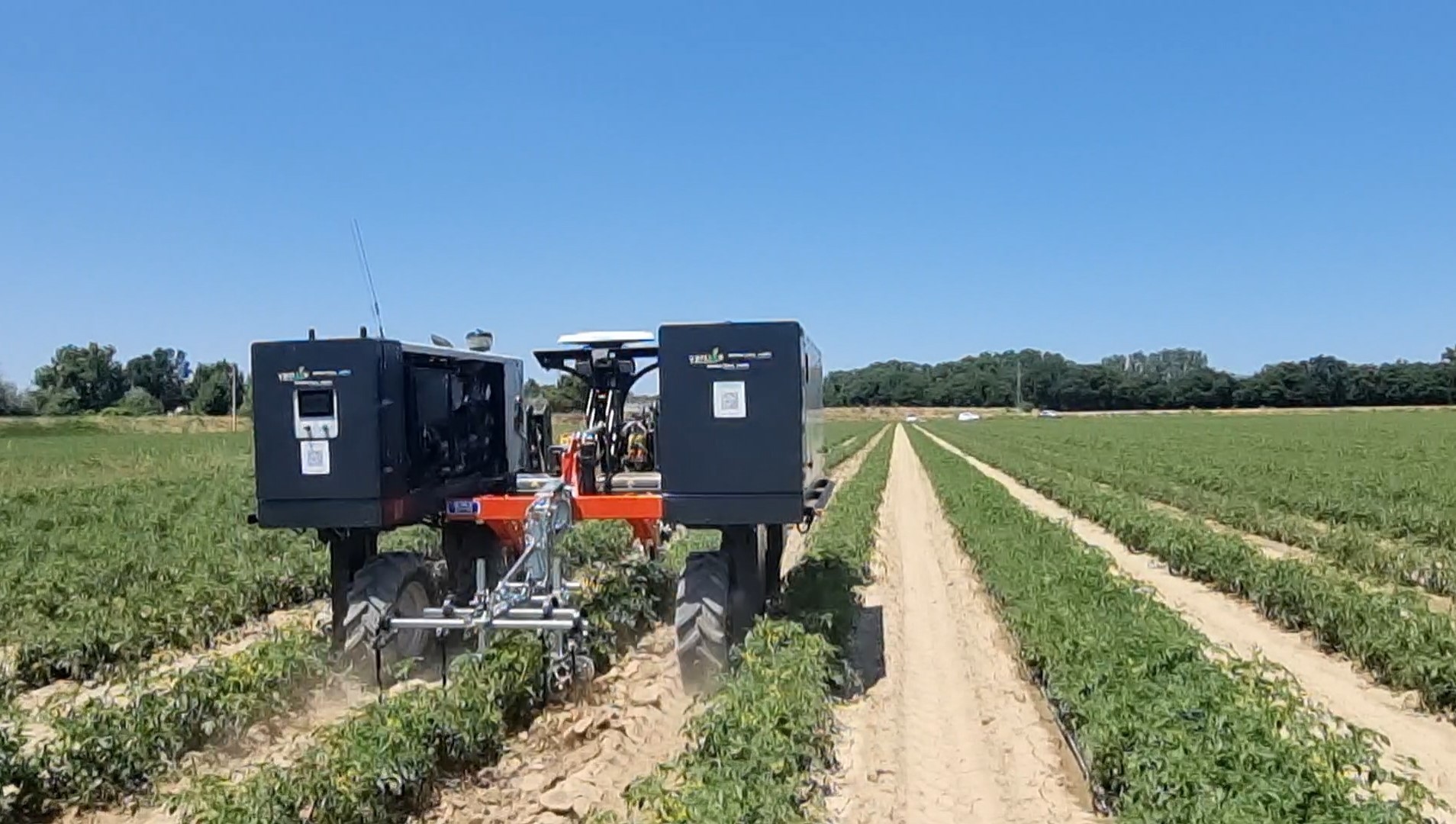

RETROFITTING SUR ROBOTTI

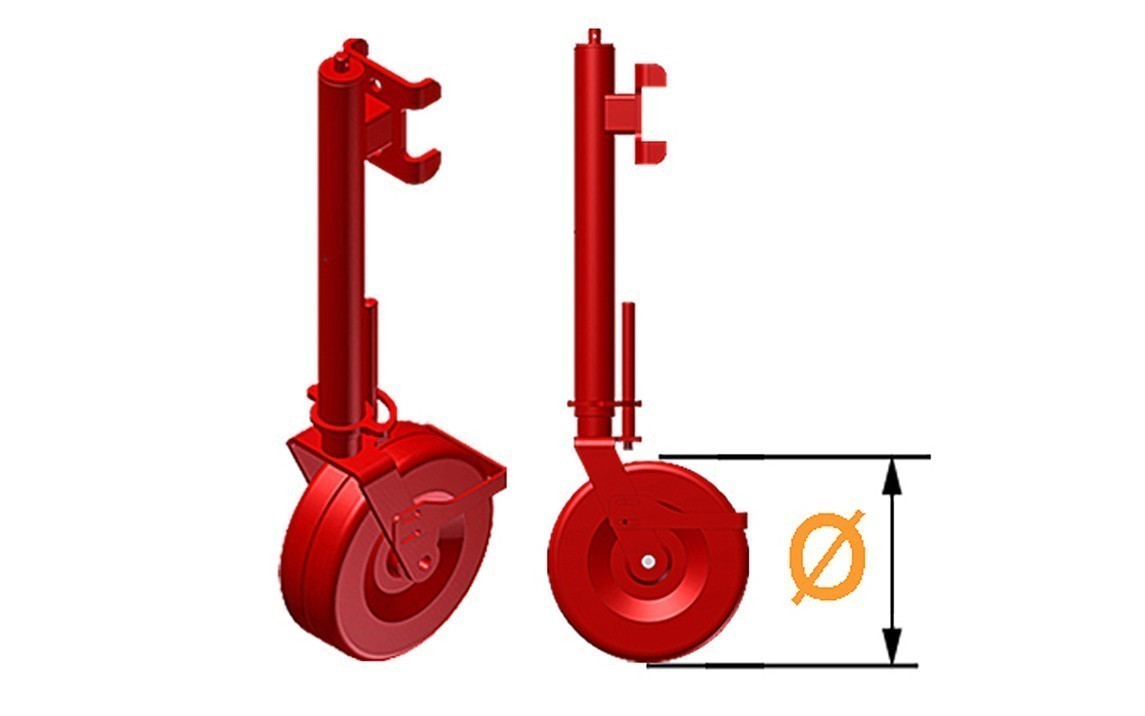

Roue avec crête

Roues directionnelles, Réglables en hauteur

Diamètres des roues de :

Ø 320 / 400 x 100 d’épaisseur

Roue avec crête

Roues directionnelles, Réglables en hauteur

Diamètres des roues de :

Ø 320 / 400 x 100 d’épaisseur

Roues pneumatiques

Applicables sur châssis à déplacement hydraulique, elles ont pour rôle de stabiliser la machine et de faciliter le déplacement téléscopique du châssis.

Diamètres des roues de :

Ø 364 x 151 d’épaisseur

En option de la machine

Liste Option

Disque nettoyeur

Évite l’accumulation de sol dans le Rotoblizz, coupe et expulse les éventuels adventices adultes.

Indiqué pour les sols limoneux.

Bagues de blocage des pierres

Sur sols particulièrement caillouteux, ces bagues de blocage des pierres sont soudées sur les Rotoblizz de n’importe quelle dimension.

Étoile écrouteuse

Placée devant les rotors Rotoblizz et Rotovert, casse la croûte du sol.

Indiquée pour les sols semi-légers argileux.

Soc latéral frontal

Nivelle le sol, déchausse les pierres.

Adapté pour les sols lourds avec pierres.

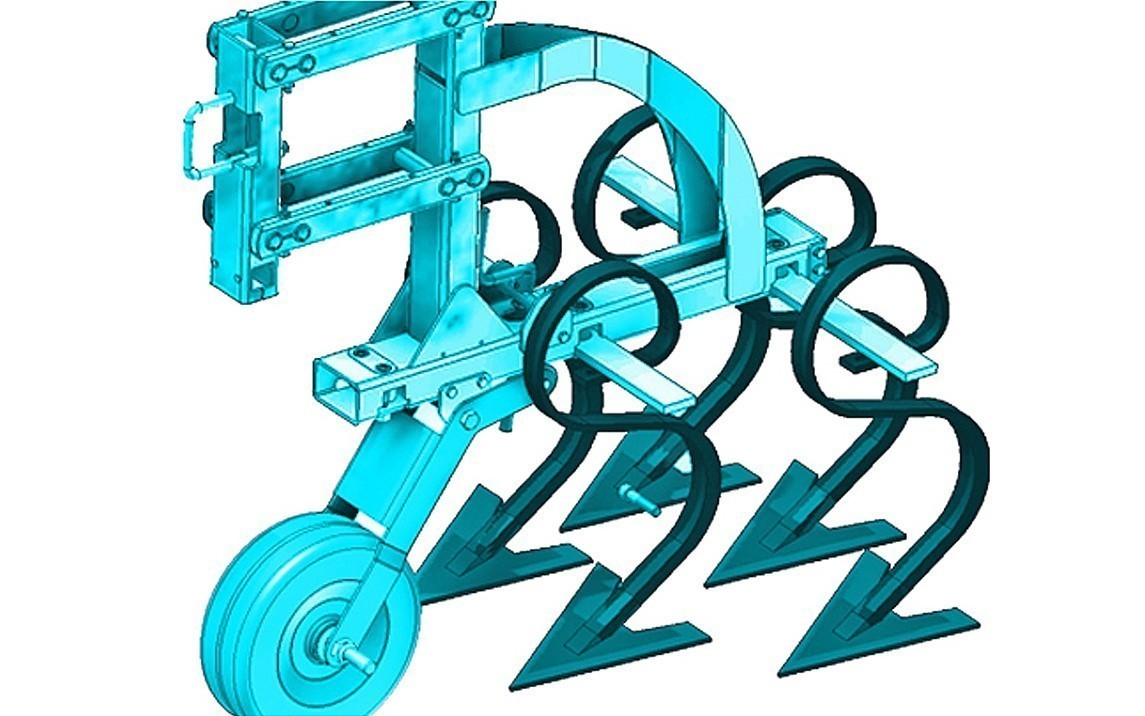

Kit sarclage entre-rangs

Sur des distances entre les rangs de plus de 80 cm, nous installons un kit supplémentaire de sarclage inter-rang qui travaille dans les zones découvertes de sol inaccessibles au Rotoblizz.

Ressorts flex

Montés sur des pointes situées sur les roues directionnelles, soulèvent et cassent la trace du tracteur.

Soc de restauration du sillon

Pénètre dans le sol en profondeur, déracine les mauvaises herbes qui ont poussé sur l’empreinte laissée par le tracteur.

Restaure le sol, le remet à niveau.

La profondeur de travail est réglable.

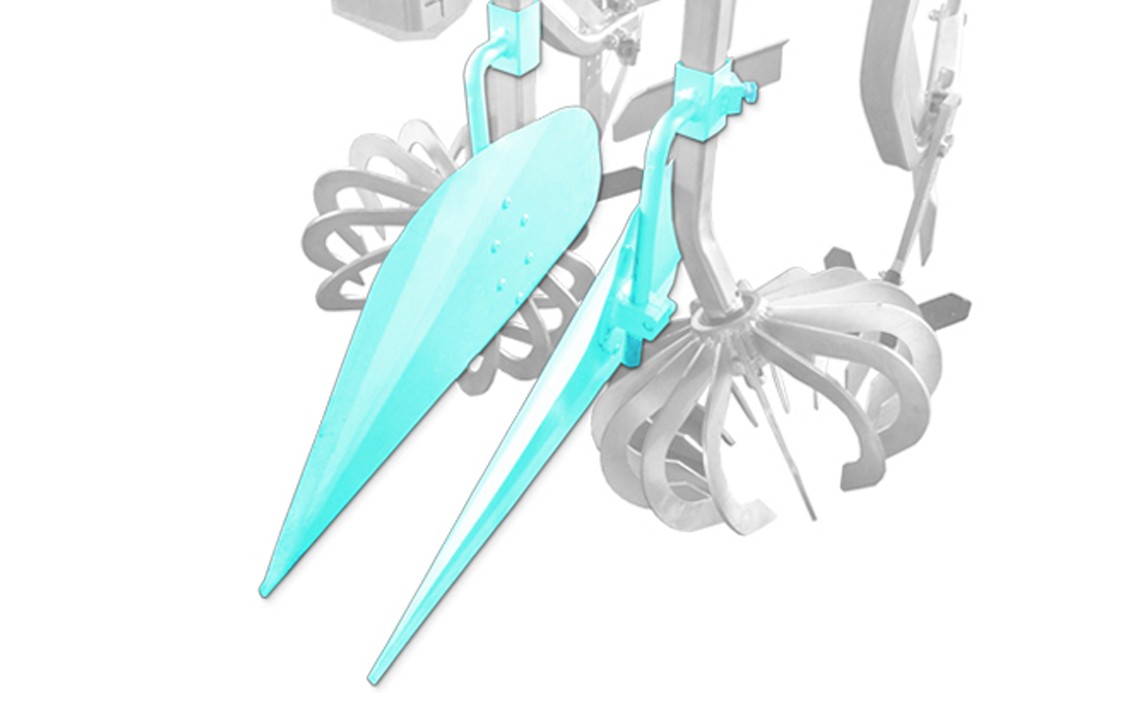

Protection des feuilles des plantes hautes

Accessoire conçu pour protéger les plantes hautes en croissance avancée (par exemple les plants de tomate), qui ont une implantation foliaire très pendante au centre et développée tout autour.

Relevage de gaine

Dispositif qui relève la gaine avant le passage du Rotoblizz.

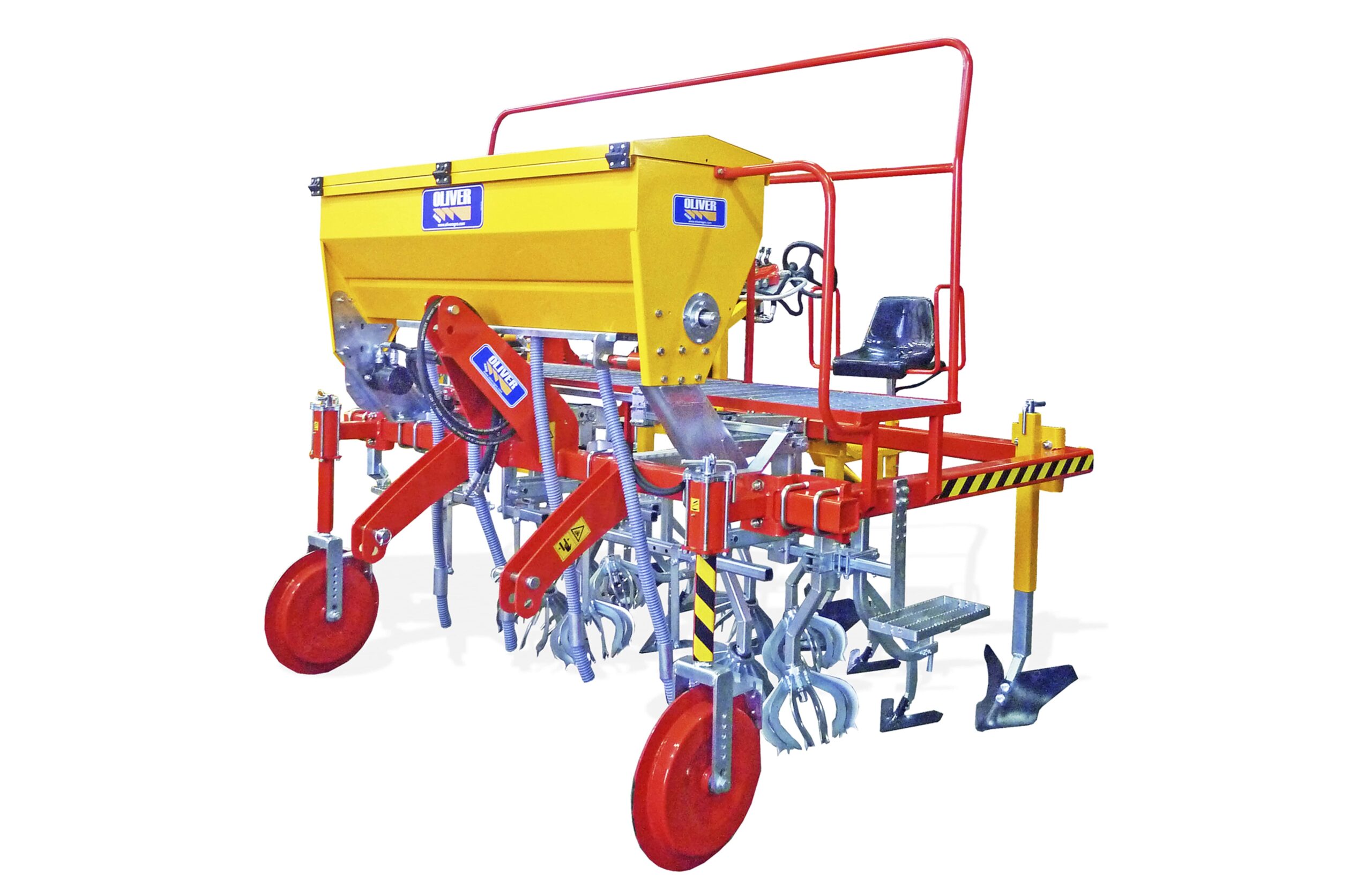

Épandeur d’engrais

Installation qui permet d’administrer l’engrais fertilisant, pendant le travail de sarclage et de désherbage.

En plastique
En accier
En fer
Trasmission volumetrique avec roue
Trasmission cardan
Trasmission electrique

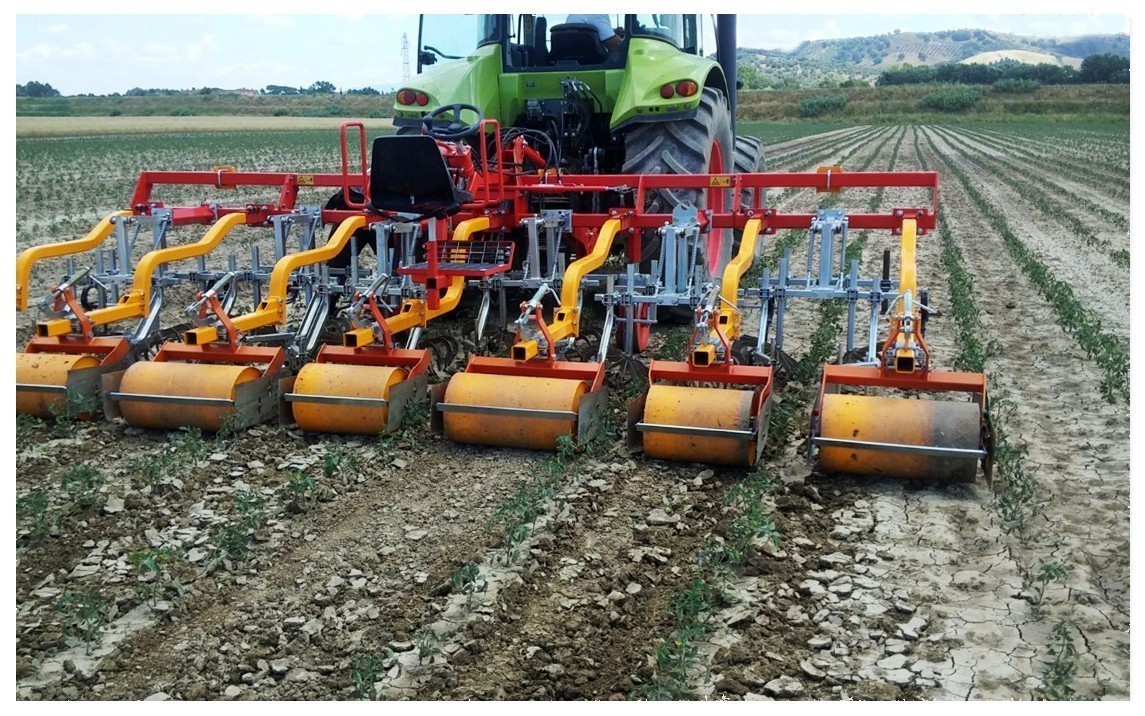

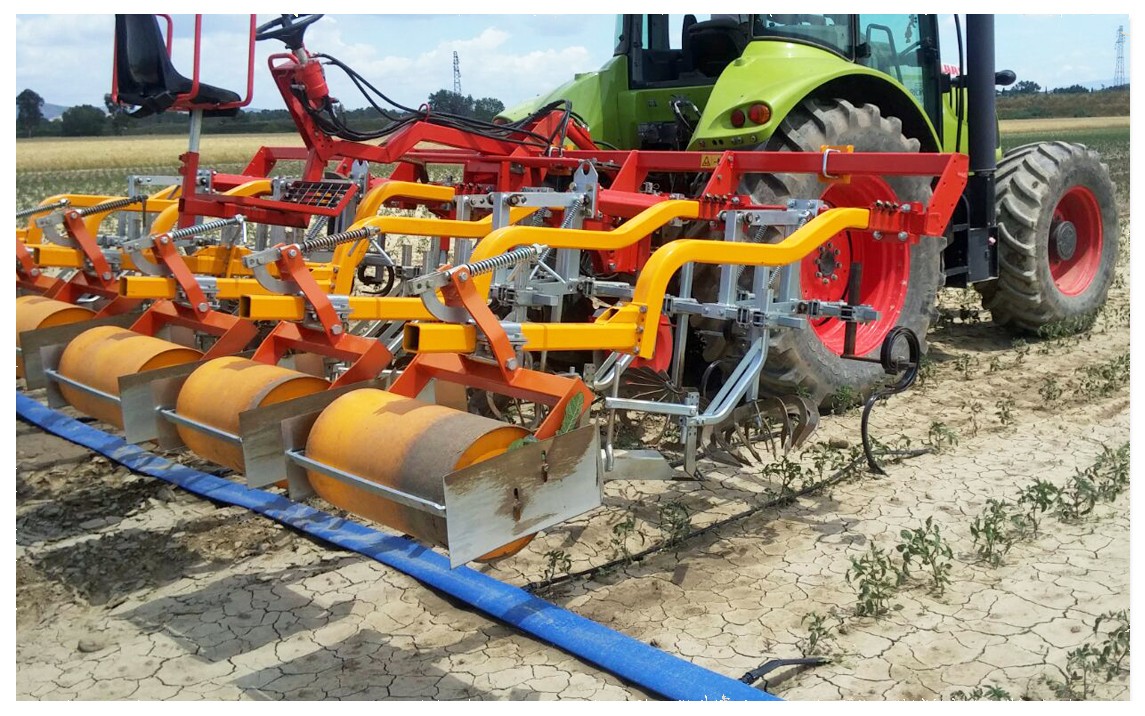

Rouleaux compacteurs

Installés en queue de machine, ils compactent et aplanissent le sol entre les rangées.

Indiqués pour la tomate industrielle.

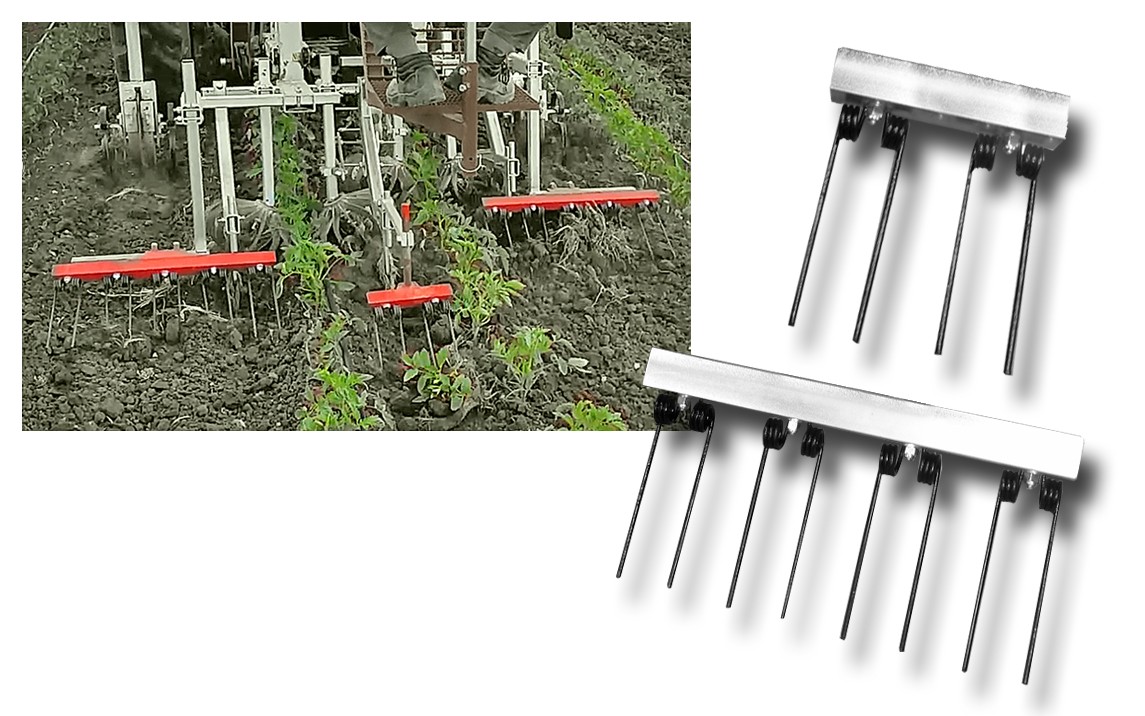

Râteaux/poignes

Ils nivellent le sol après le travail.

En alternative aux rouleaux compacteurs, ils sont indiqués pour les cultures de tomate industrielle.

Disques racleurs de comblement

Placés à l’extérieur de la butte, ils servent à nettoyer et à reformer le comblement.

Parallélogramme à chargement variable avec disques adosseuses/bitteuse

Nous pouvons y monter des efface-traces et des disques de comblement qui servent à rétablir, s’il existe, le comblement de la butte, tant simple que double.
