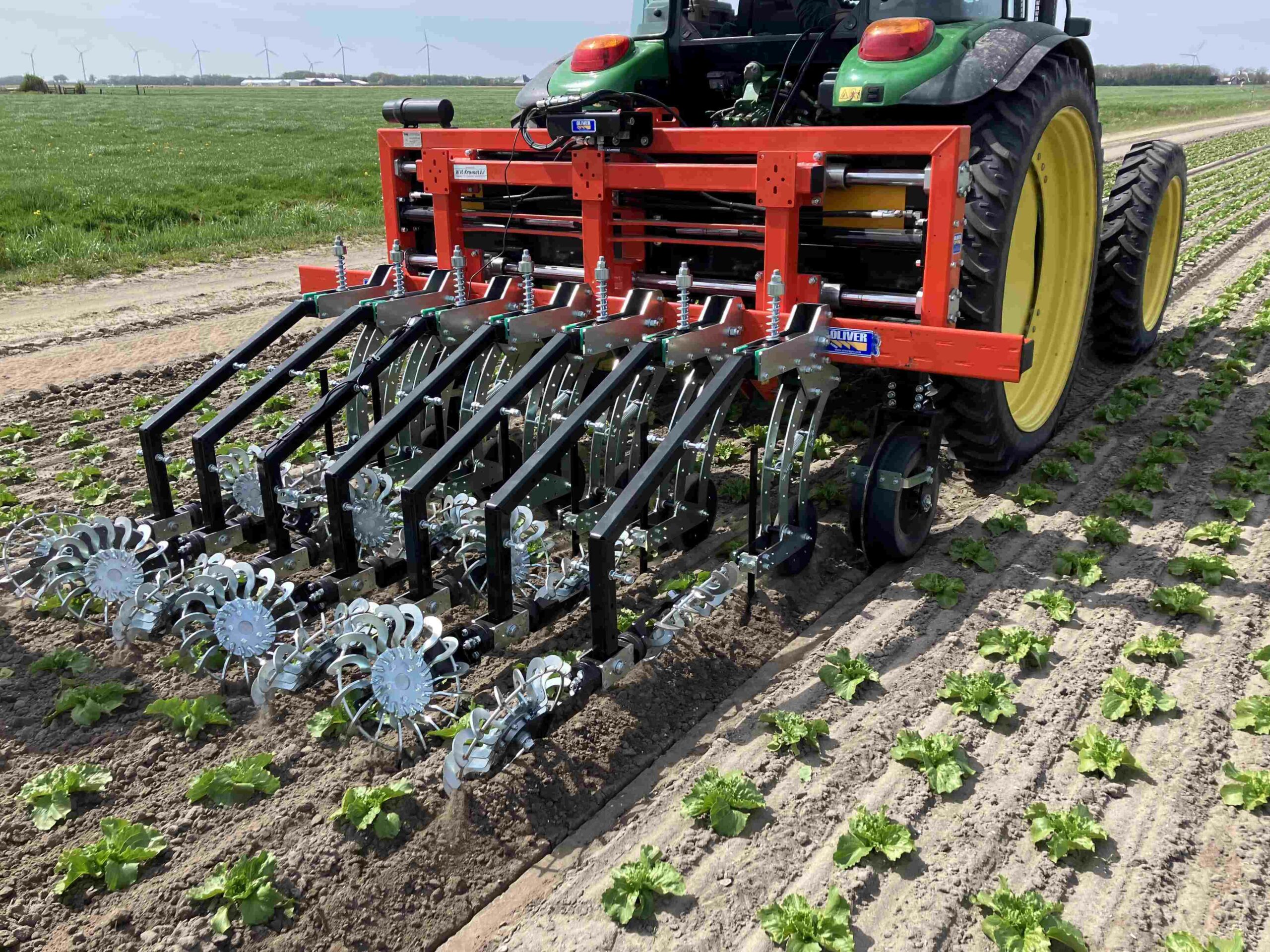

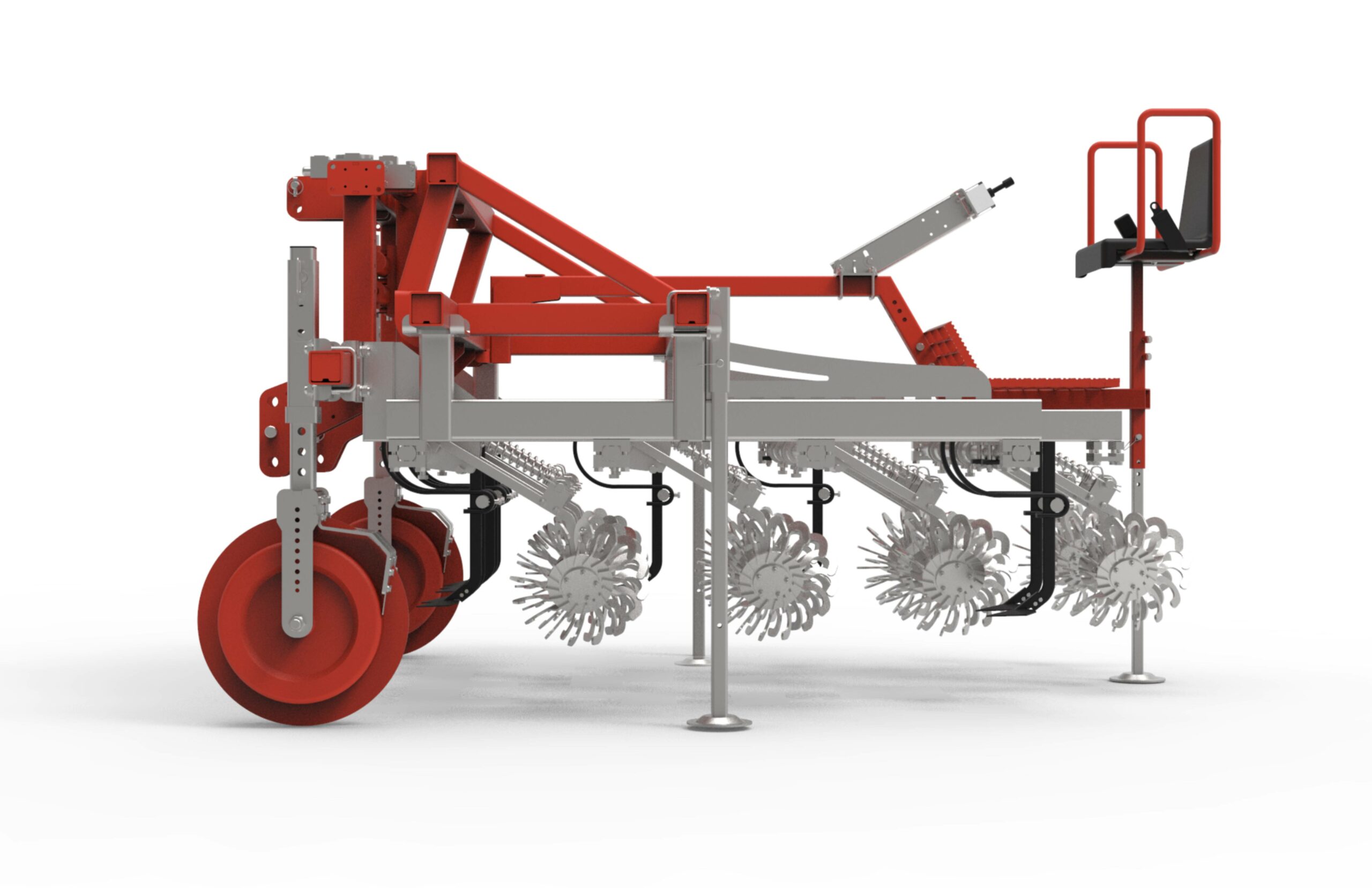

Bineuse Rotovert TILT-I

Sarclage sur entre-rang étroits

SARCLEUSE INTER-RANGS ROTOVERT TILT-I SUR DES INTER-RANGS ETROITS.

Bineuse Rotovert TILT-I avec châssis déporté. Modulable avec des parallélogrammes à compression variable à « bascule » et entre rangées qui travaillent sur ligne semée ou plantée.



Rotovert Rotovert, désherbineuse,  agit directement sur la rangée  de transplantation sans endommager l’appareil racinaire et foliaire et en déracinant les adventices, ce qui réduit le besoin en désherbants chimiques.

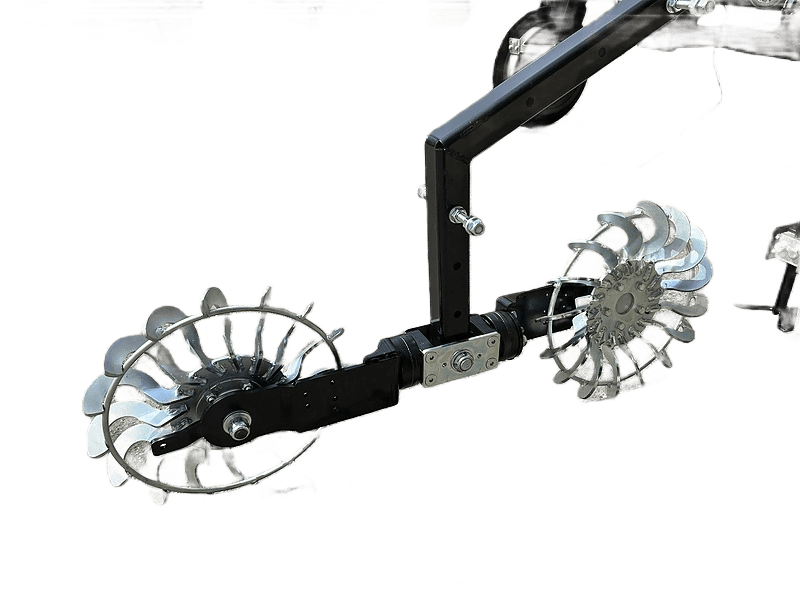

La sarcleuse Rotovert est équipée de parallélogrammes TILT-I qui supportent les 2 rotors appelés « Rotovert » (donnant ainsi le nom à la machine) qui agissent directement sur la rangée de plantation sans endommager les racines et les feuilles, en éliminant les mauvaises herbes au stade de la germination et réduisant ainsi le besoin de désherbants chimiques.

La sarcleuse avec les rotors Rotovert montés sur l’élément TILT-I est adaptée aux cultures transplantées et semées en ligne et sur butte (par exemple : laitue, oignons, ail, carottes, basilic, épinards, roquette), avec un espacement entre les rangs de 15 à 25 cm.

TYPE DE SOL Sablonneux / terre franche, sol caillouteux (cailloux de petites dimensions : environ 2 à 3 cm de diamètre)
DISTANCE INTER-RANGÉE Minimum 12,5 cm – 6’ (inches)
DISTANCE ENTRE LES PLANTES
DIMENSIONS ROTORS Un modèle unique Rotovert avec inclinaison réglable
VITESSE DE TRAVAIL 2 à 5 Km/h
PRÉPARATION

DU SOL REQUISE

Bonne en l’absence de résidus de culture
NB DE RANGÉES 1 à plusieurs rangs ou buttes
TYPE DE SYSTÈME Mécanique
UTILISATION Intuitive et modulaire

 Élément inter-rangs TILT-T avec variation de charge sur le sol via un ressort, adapté à une machine pouvant être à plusieurs buttes, pliable.

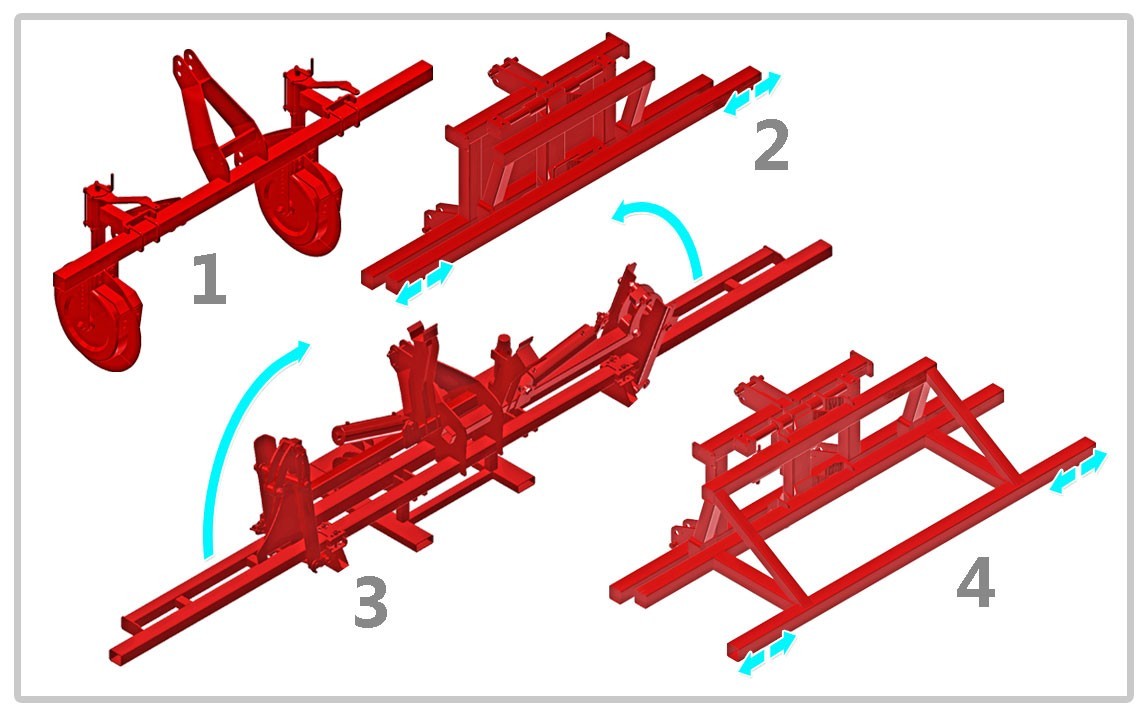

Configuration de la machine:

Caractéristiques techniques

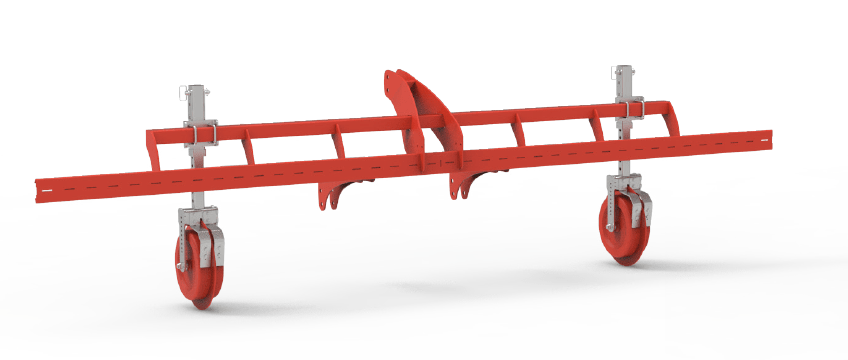

1 – Châssis fixe single ou reinforcé arriére avec attache troisième point.

2 – Châssis arriére translateur

3- Châssis arrière à repliage hydraulique 2.40 -3.00 mt avec kit porte-plaque et phares dédiés

4-  Châssis arriére translateur pour les double éléments



 Largeur châssis L en cm :

 240 / 255 / 300 / 450 / 520 /600

Conduite fixe

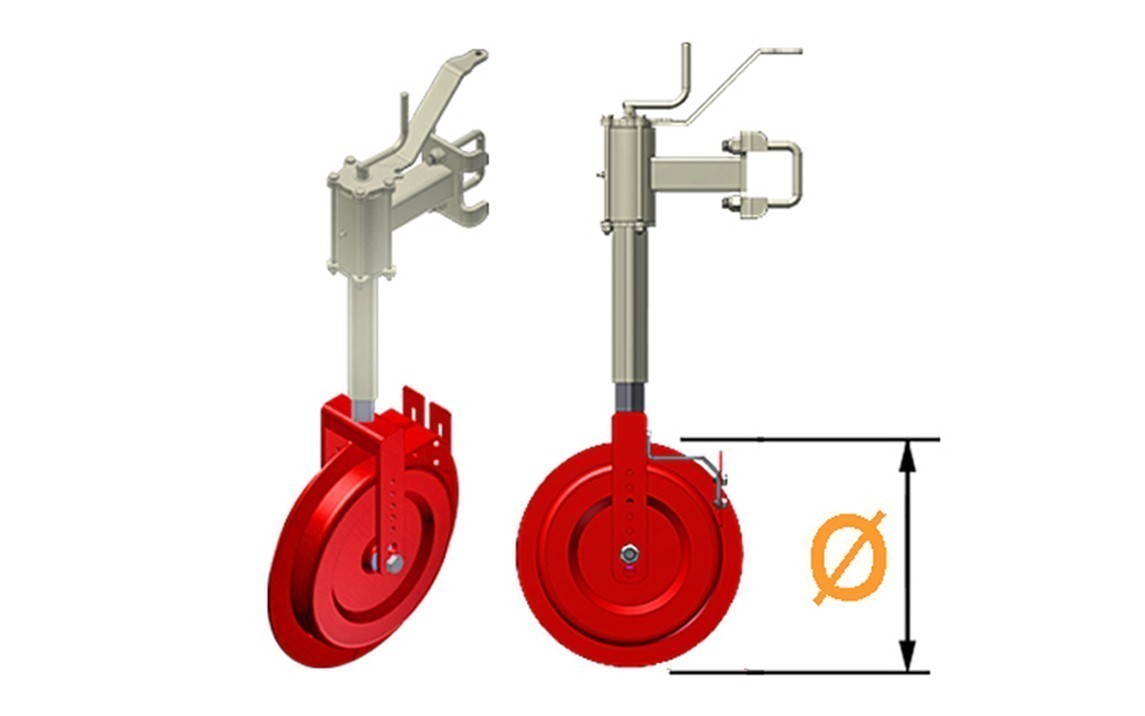

Roues de support réglables en hauteur

Applicable sur différents châssis, maintient l’alignement de la machine.

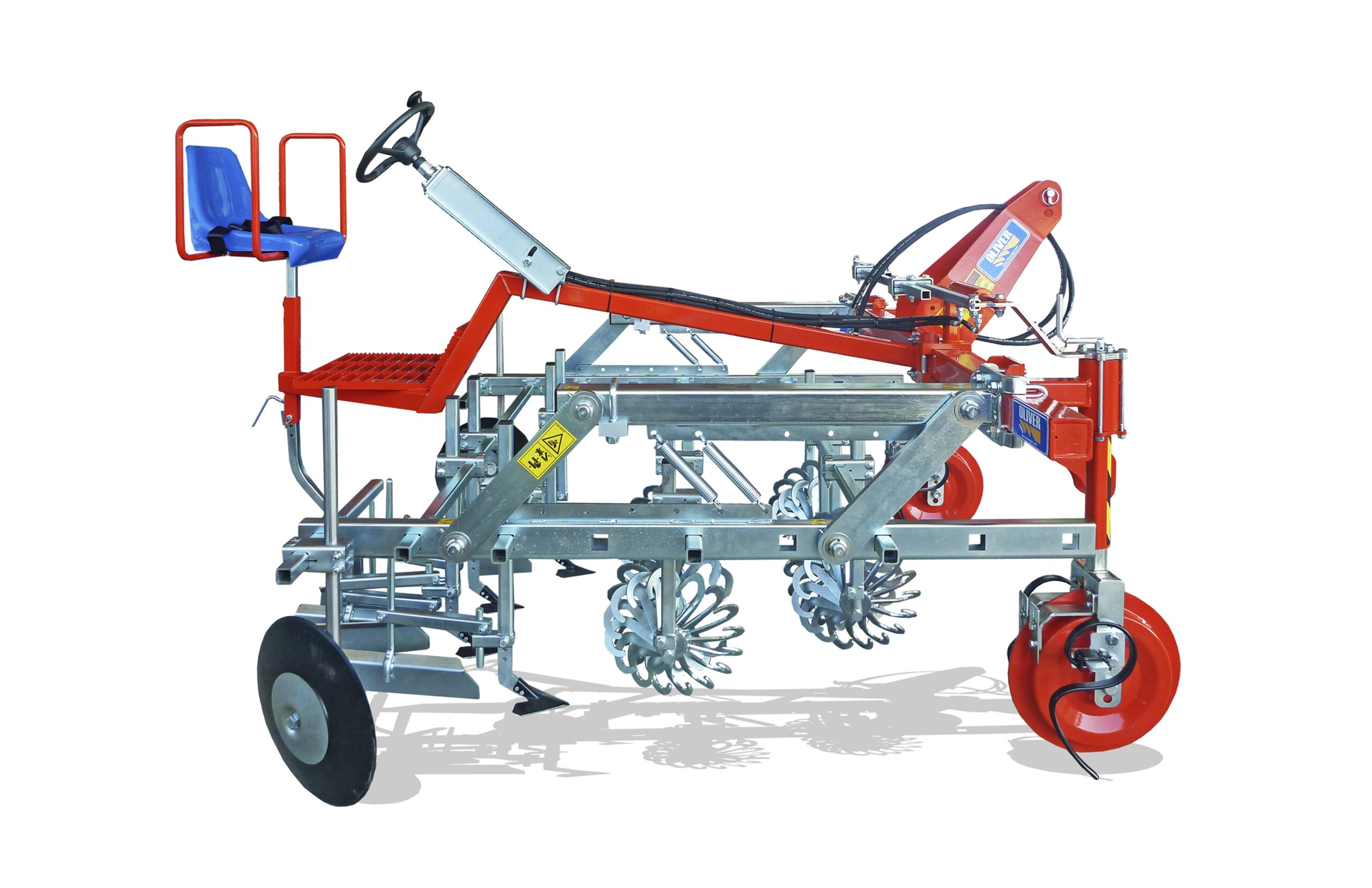

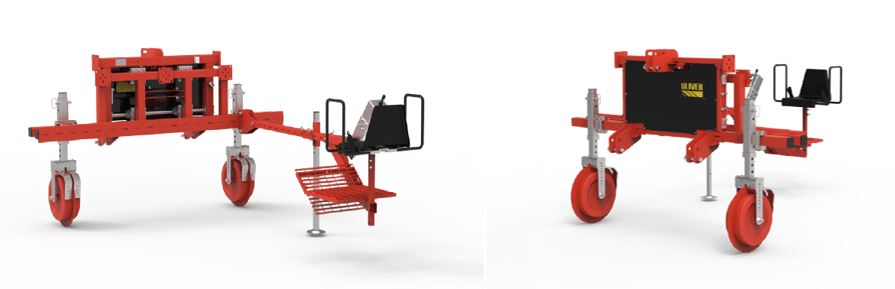

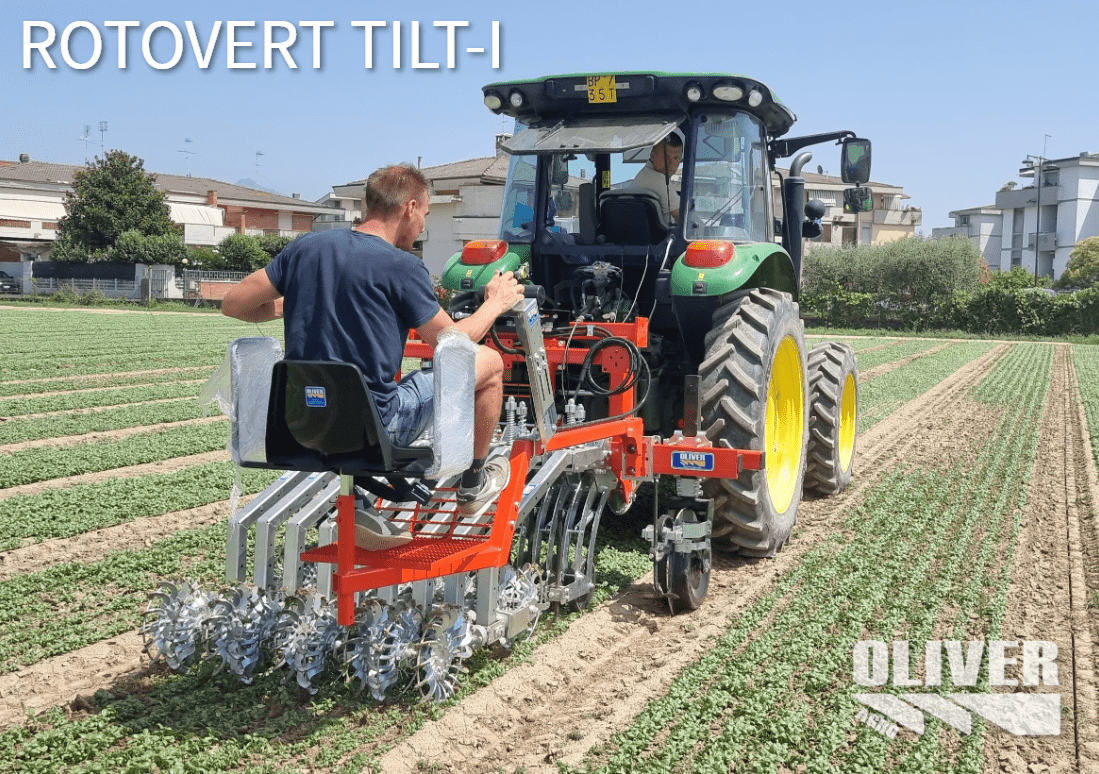

Châssis hydraulique déporté, roues fixes, guidage Joystick et assise pour l’opérateur.
Le châssis est formé de 2 sections : une fixe attelée au tracteur et la deuxième actionnée par des cylindres hydrauliques.
Le guidage avec un joystick (qui peut être amovible) agit en déportant les éléments situés sur le deuxième châssis.
Adapté aux machines plus lourdes. L’opérateur est nécessaire en l’absence de caméra automatique

NOVITA’: – ADATTO A CONFIGURAZIONE SARCHIATRICE AD UNA BAULA

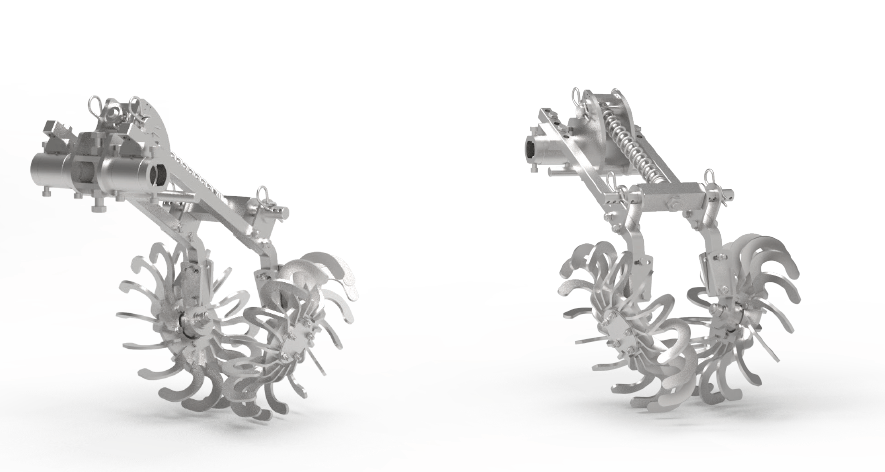

Elemento TILT per interfila 13-25 cm:

Indicato per coltivazioni come carote biete o cipolle in fila singola su piano o baule, in terreni  ben preparati.

Struttura:

Due parallele con all’interno la molla di carico che portano solo la coppia di Rotovert.

Gli elementi TILT sono formati da 2 parallele incernierate che portano una coppia di Rotovert con e senza protezioni contrapposti sopra la fila coltivata. La regolazione della pressione avviene attraverso una molla di carico regolabile e il movimento basculante garantisce un livello costante di lavoro nel terreno. Essendo indipendenti l’uno dall’altro, viene garantita l’uniformità di lavoro con una maggiore vicinanza rispetto ad un parallelogramma standard, lavorando su distanze interfilari da 13 cm ai 25 cm.

Un elemento anteriore interfilare con ruota di appoggio è formato da una coppia di zappe a coda di rondine completa il lavoro rincalzando allo stesso tempo.

Lavoro: fila singola

Movimento: Perno, movimento basculante

Terreno: Baula o piano

Tipo di coltura: Cipolla a fila singola, spinaci, prezzemolo, basilico, erbe aromatiche, pastinaca, radici, soncino, cicoria da taglio, ravanelli, e altre.

NOVITA’: ADATTO A CONFIGURAZIONE SARCHIATRICE AD PIU’ BAULE, PIEGHEVOLE

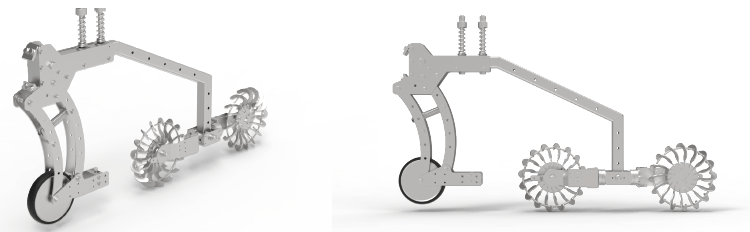

Elemento TILT-I INTERFILARE per interfila 13-25 cm:

Indicato per coltivazioni come insalate o cipolle o cipolle trapiantate, fiori,  in fila singola su piano o baule, in terreni  ben preparati.

Struttura:

Struttura a molla di carico che porta la coppia di Rotovert sfasati.

Lavoro: fila singola

Movimento: con molla verticale

Terreno: Baula o piano

Tipo di coltura: Cipolla o cipolla trapiantata a fila singola, spinaci, prezzemolo, basilico, erbe aromatiche, pastinaca, radici, soncino, cicoria da taglio, ravanelli, insalate e altre.

En option de la machine

Liste Option

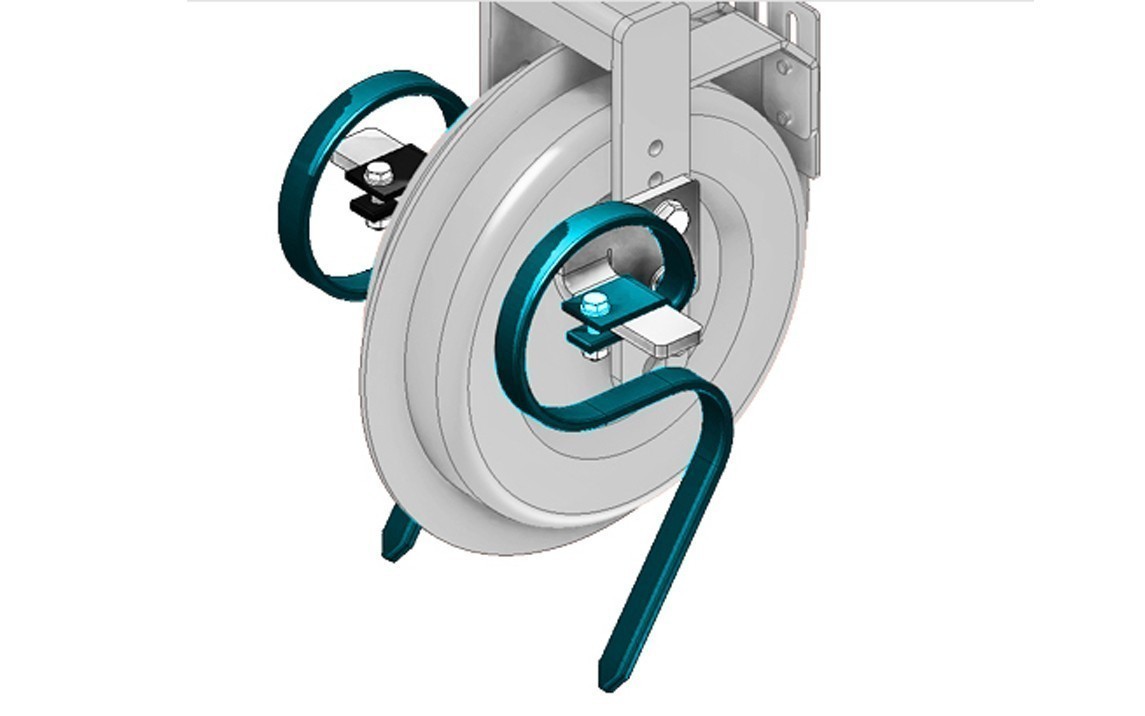

Ressorts flex

Montés sur des pointes situées sur les roues directionnelles, soulèvent et cassent la trace du tracteur.

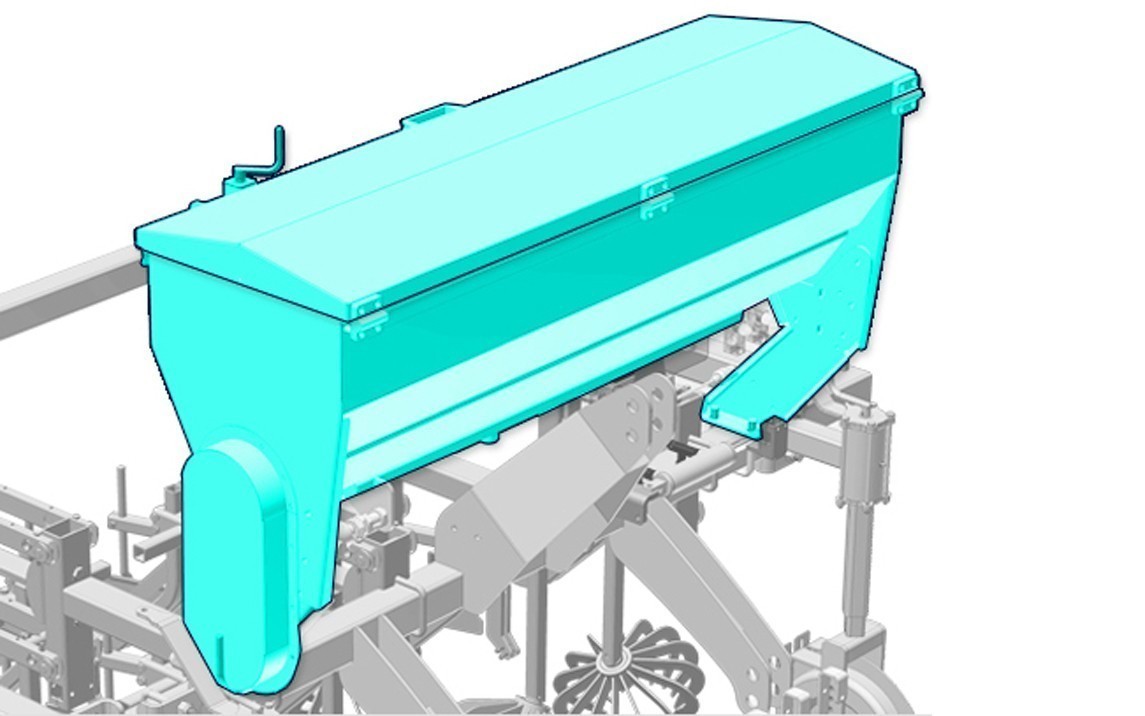

Épandeur d’engrais

Installation qui permet d’administrer l’engrais fertilisant, pendant le travail de sarclage et de désherbage.

  • En plastique
  • En accier
  • En fer
  • Trasmission volumetrique avec roue
  • Trasmission cardan
  • Trasmission electrique

Parallélogramme à chargement variable avec disques adosseuses.

Nous pouvons y monter des efface-traces et des disques de comblement qui servent à rétablir, s’il existe, le comblement de la butte,  tant simple que double.

SYSTÈME DE CONDUITE  AUTOMATIQUE AVEC CAMÉRA (double ou single)



Une caméra spéciale située devant la machine reconnaît la couleur prédominante « verte » des  plantes et la couleur prédominante « rouge » du sol.

Un logiciel spécial élabore les deux couleurs  prédéfinies en sélectionnant deux zones distinctes qui permettent au programme de corriger et de maintenir  la  trajectoire de la machine grâce au châssis transmetteur.

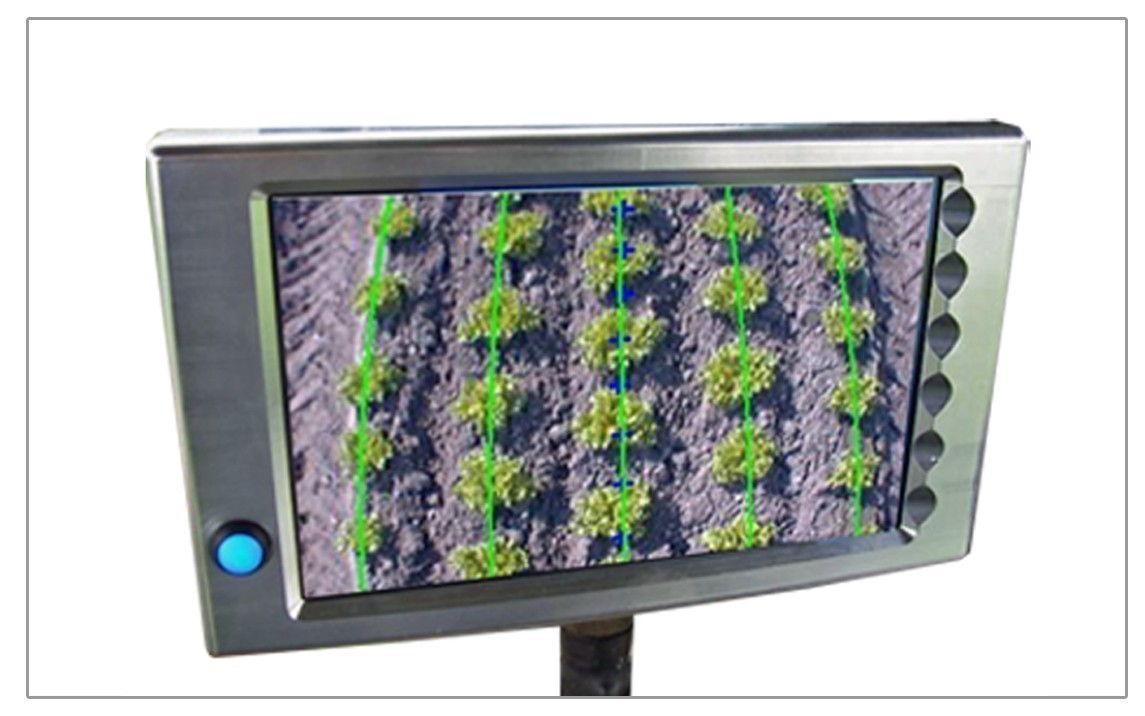

L’opérateur verra sur un écran placé en cabine l’image panoramique sur les rangées de transplantation, en même temps que le tracé élaboré par le logiciel.

SISTEMA DI GUIDA  AUTOMATICA CON TELECAMERA



Una speciale telecamera, posizionata davanti alla macchina, riconosce il colore prevalente “verde” delle piante e il colore prevalente “rosso” del terreno.

Uno speciale software elabora i due colori preimpostati, selezionando due aree distinte che permettono al programma di correggere e mantenere la traiettoria della macchina grazie al telaio traslatore.

L’operatore grazie un monitor posizionato in cabina, vedrà l’immagine panoramica sulle file di trapianto e in contemporanea il tracciato elaborato dal software.



INTEGRAZIONE AGRICOLTURA 4.0 con trasferimento dati come previsto dalla normativa per ottenere il credito di imposta

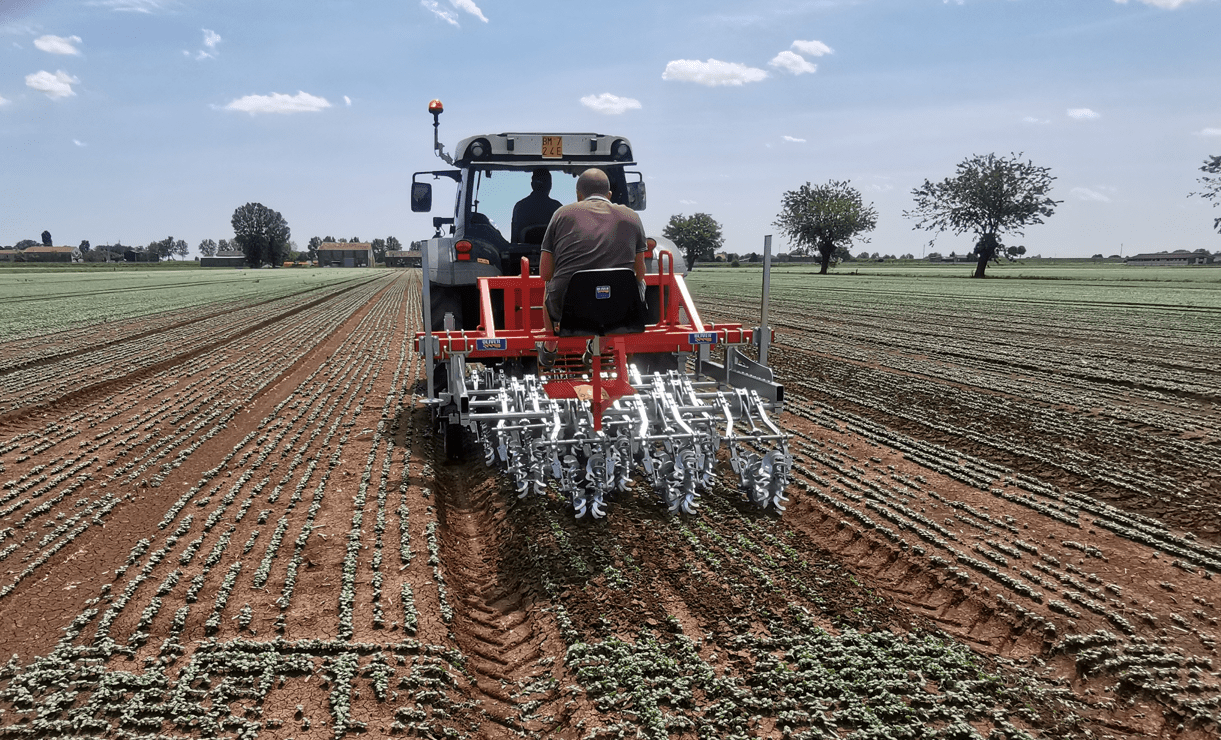

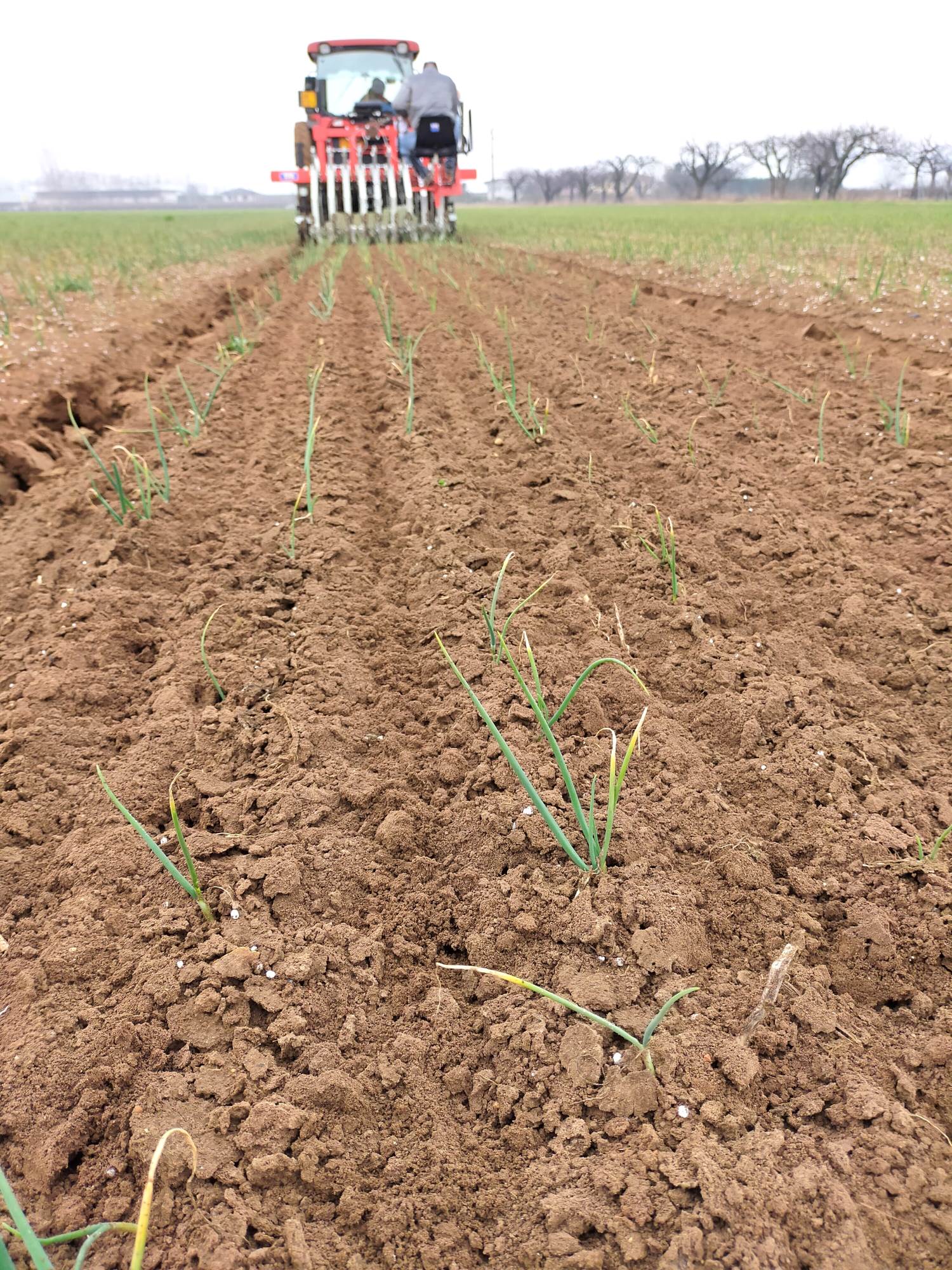

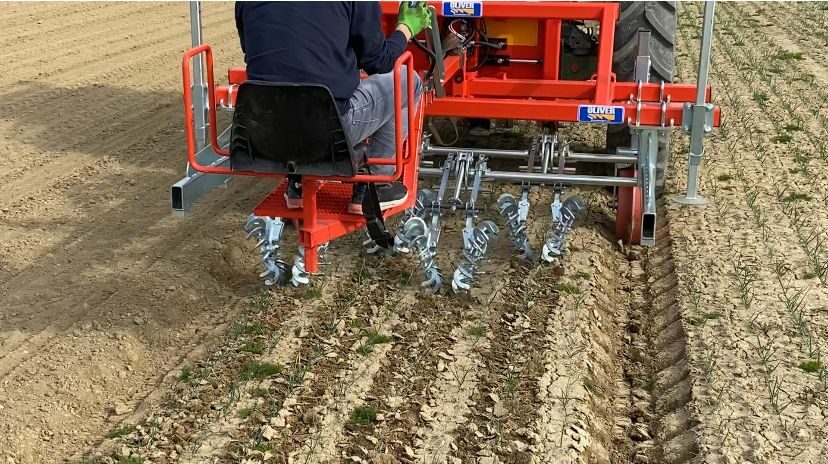

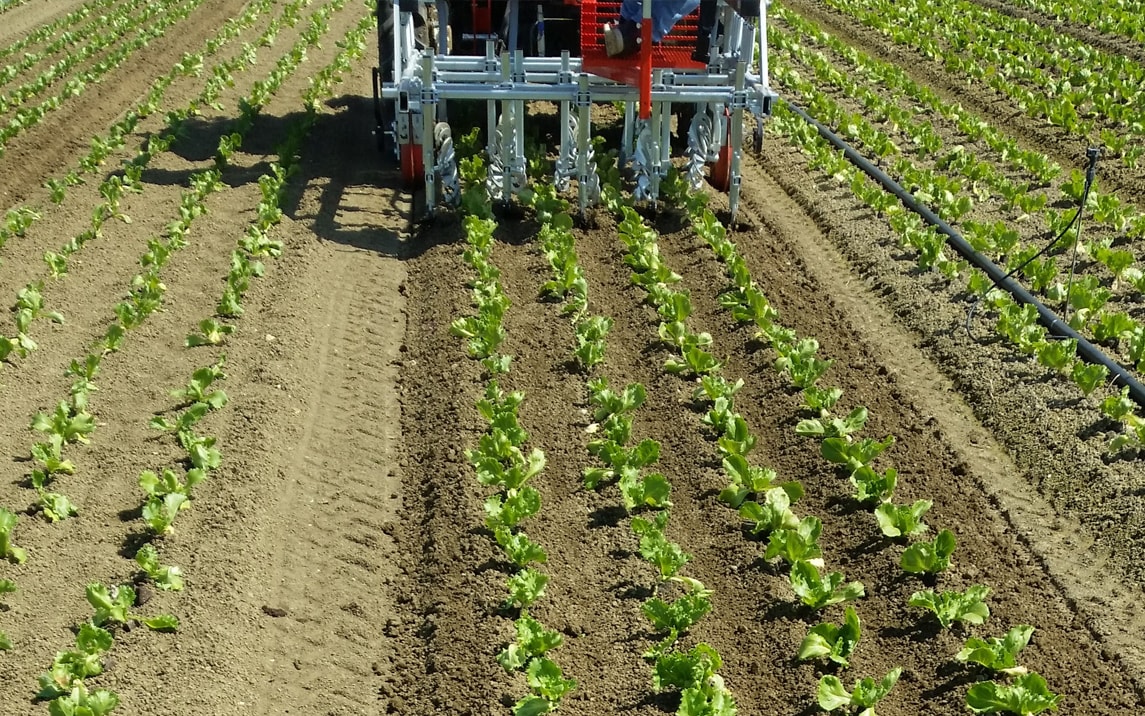

Photos et processus de la machine:
