Bineuse Rotovert

Sarclage sur entre-rang étroits

Description

ROTOVERT BINEUSE 3 EN 1 : DÉSHERBEUR MÉCANIQUE, BRIS DE CROUTE.

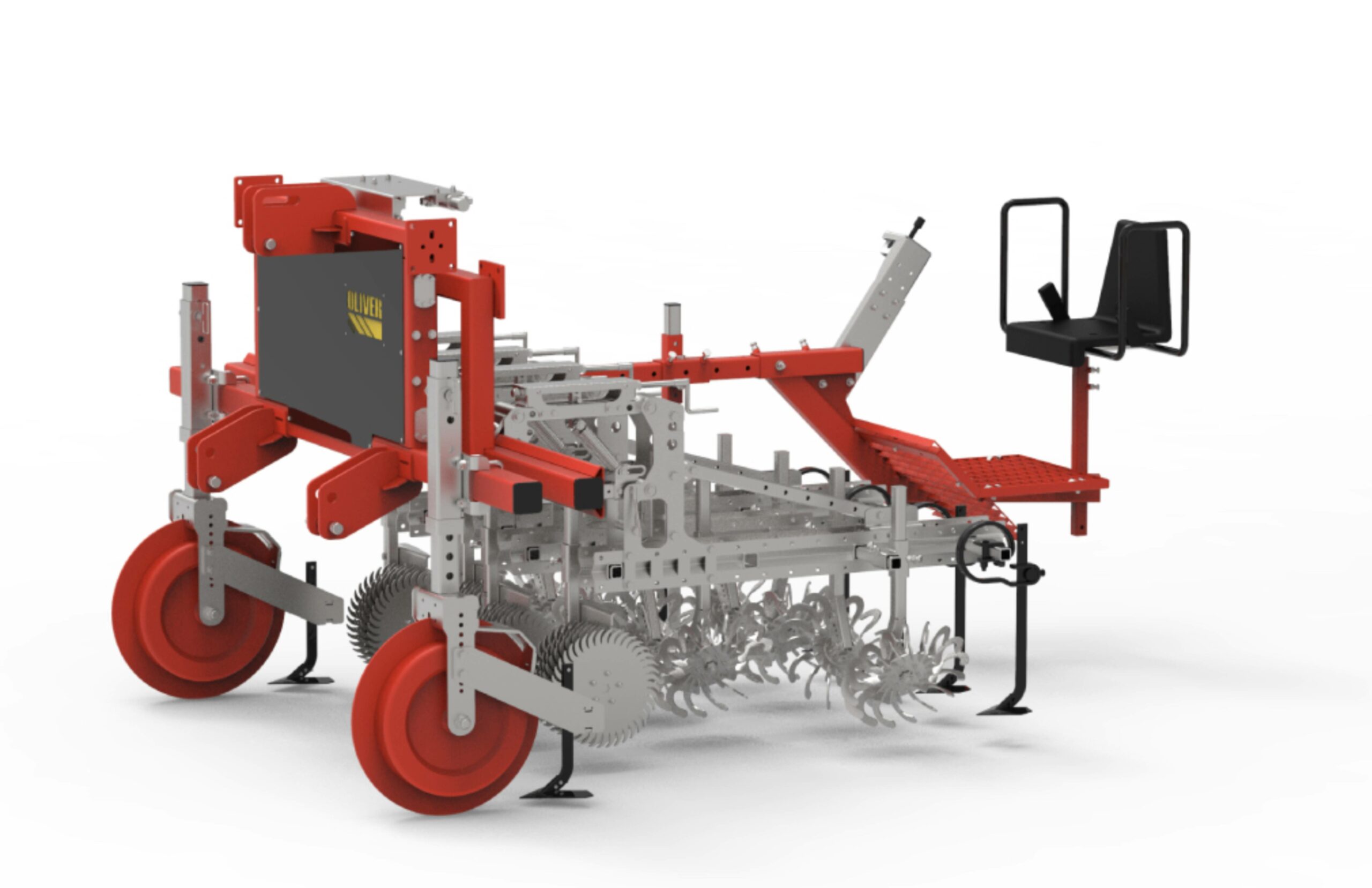

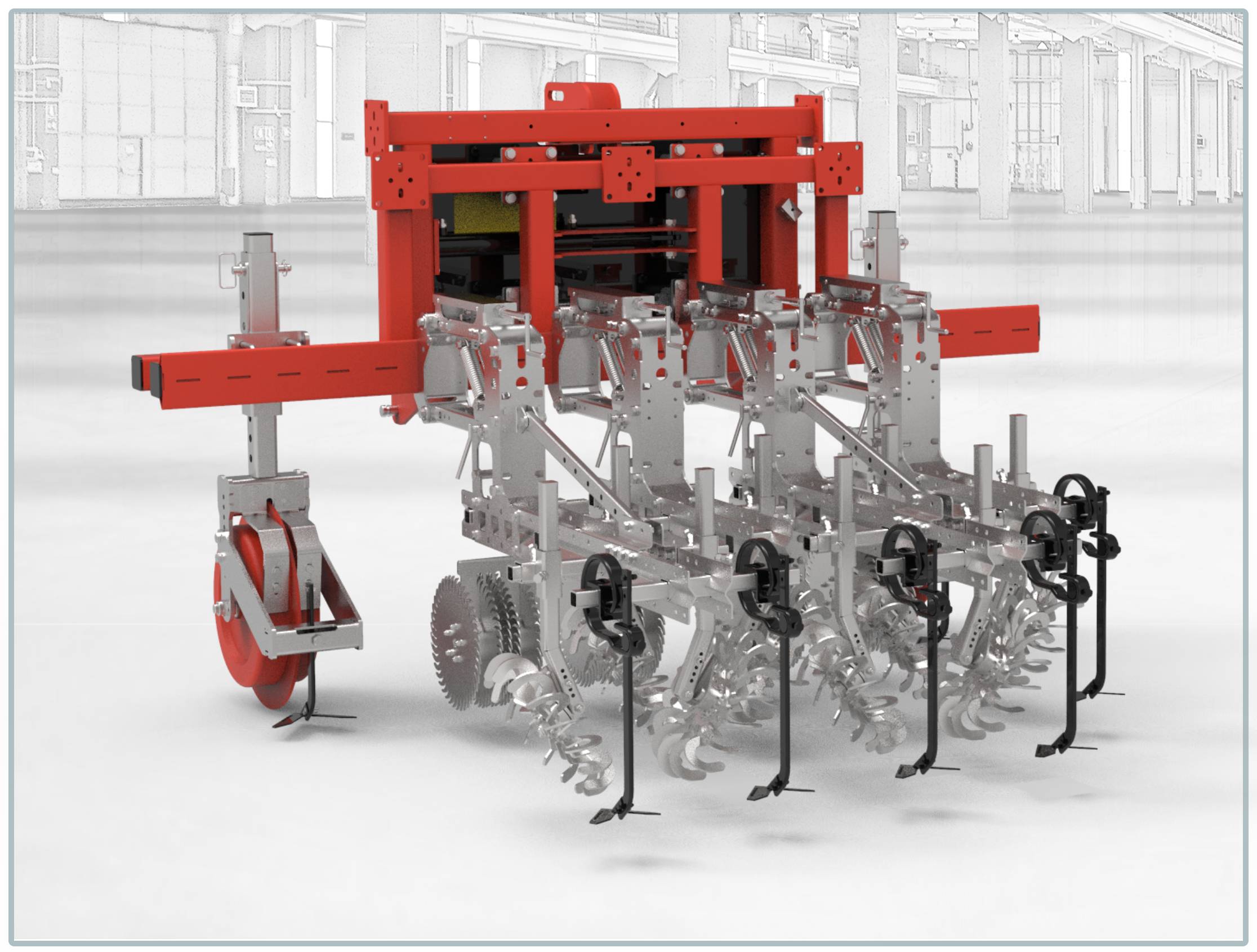

Bineuse Rotovert avec châssis fixe, déporté ou rabattable. Modulable avec un ou plusieurs parallélogrammes qui travaillent sur la rangée semée ou transplantée.

Rotovert

Rotovert, désherbineuse, agit directement sur la rangée de transplantation sans endommager l’appareil racinaire et foliaire et en déracinant les adventices, ce qui réduit le besoin en désherbants chimiques.

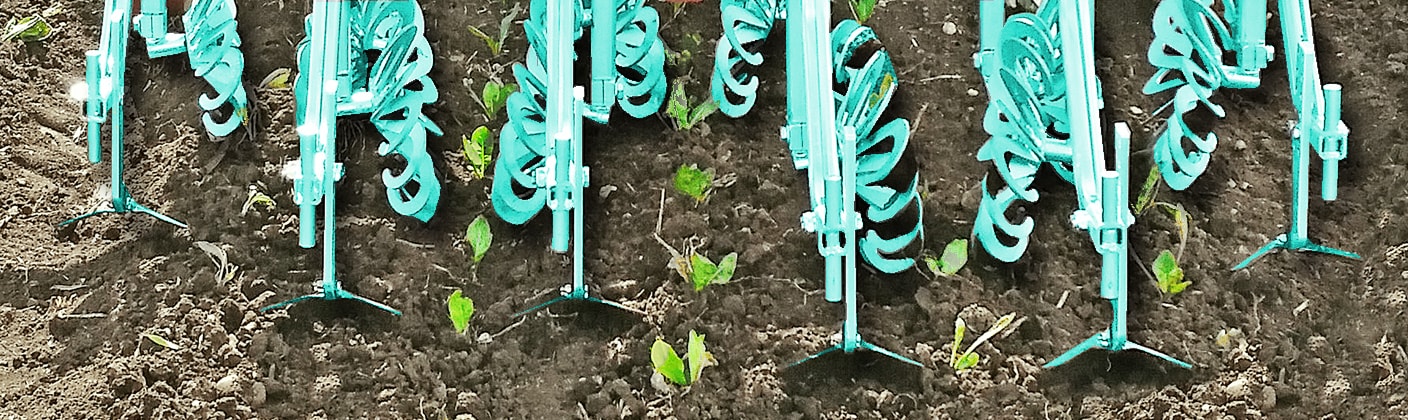

Les Rotovert, sont des rotors verticaux, qui agissent du même point de vue conceptuel que les Rotoblizz, avec en plus un profil moulé qui leur permet d’intervenir sur des inter-rangs plus étroits : de 25 à 45 cm.
Tournant en sens opposé à la même profondeur de 2/3 cm, ils maintiennent la plante droite, poussent la croûte du sol vers le centre de la rangée et la brisent. Dans le même temps, les lames tournent et poussent vers l’extérieur les adventices en germination et les adventices elles-mêmes.
Ils sont réalisés en acier et ont une inclinaison réglable en 5 positions de 67°à 42° en direction de la plante.
Ils tournent grâce à un coussinet hermétique et sont soudés avec des lames d’une largeur de 3 cm.
Surface utile de travail depuis la plante 4,5-5,5 cm.

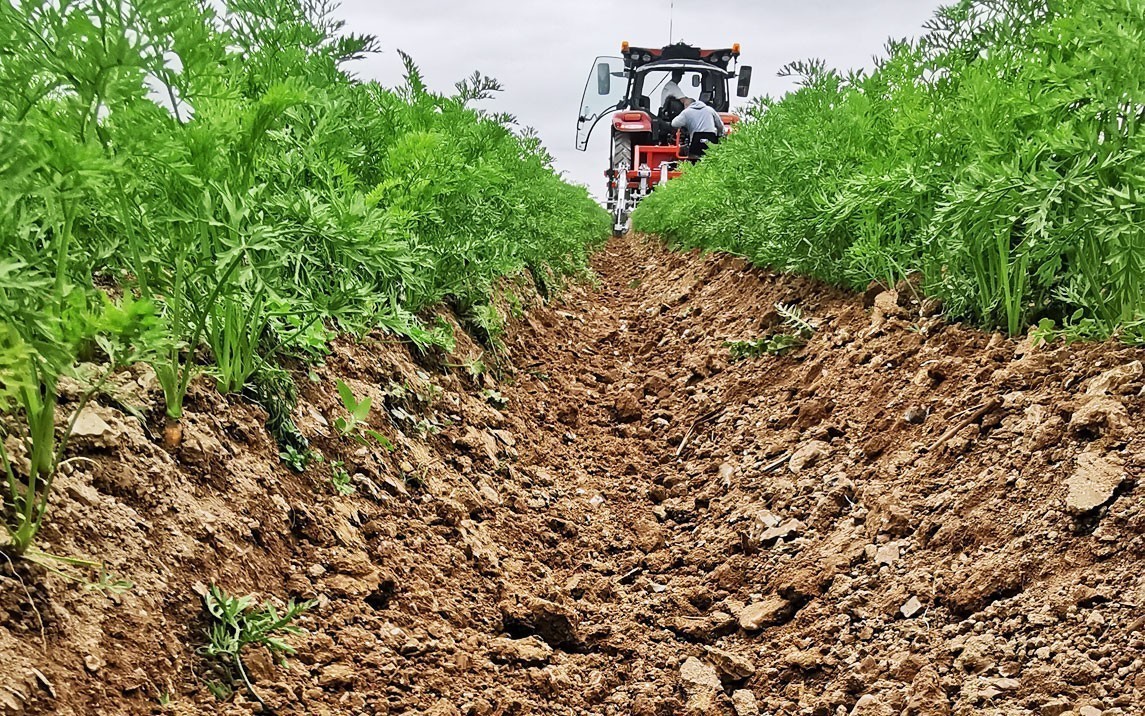

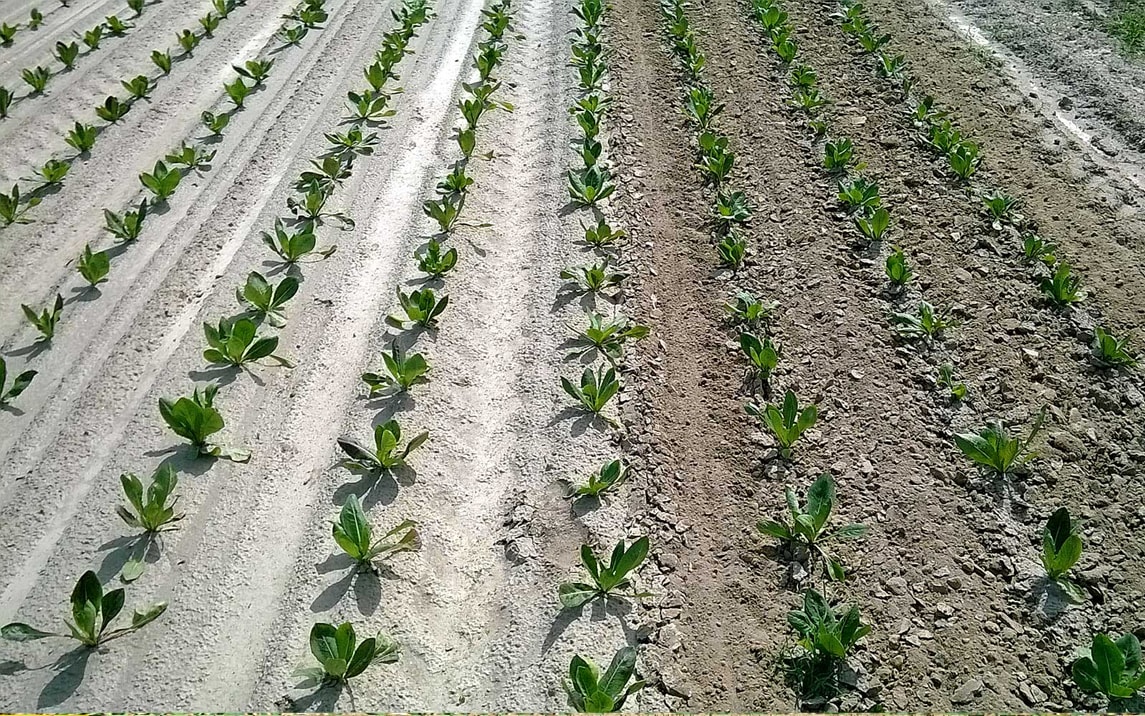

Le désherbage avec les rotors Rotovert convient aux cultures repiquées et semées en ligne et sur le tronc (par exemple : laitue, oignons, oignons repiqués, ail, carottes, basilic, épinards, roquette, brocoli, et autres).

Configuration de la machine:

Caractéristiques techniques

1 – Châssis fixe single ou reinforcé arriére avec attache troisième point.

2 – Châssis arriére translateur

3- Châssis arrière à repliage hydraulique 2.40 -3.00 mt avec kit porte-plaque et phares dédiés

4- Châssis arriére translateur pour les double éléments

Largeur châssis L en cm :

240 / 255 / 300 / 450 / 520 /600

Conduite fixe

Roues de support réglables en hauteur

Applicable sur différents châssis, maintient l’alignement de la machine.

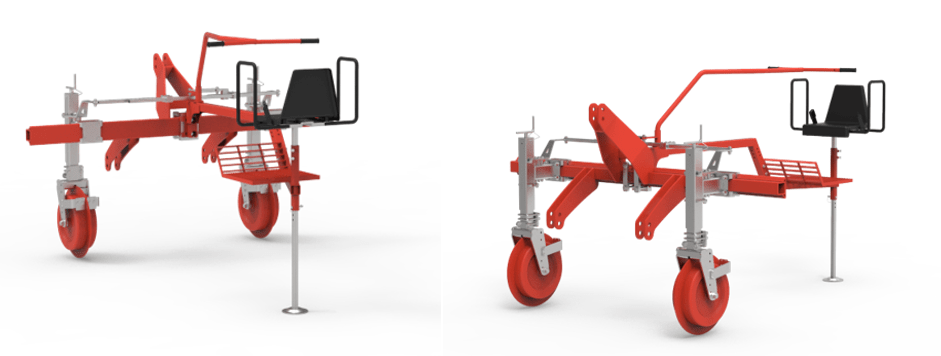

Conduite manuelle avec guidon

Roues directionnelles orientables.

Conduite manuelle avec assise pour l’opérateur.

Applicable sur châssis fixe, maintient l’alignement de la machine en actionnant le guidon guidé par l’opérateur.

Équipée de roues à crête de différentes dimensions.

Guidage hydraulique sur les roues stabilisatrices avec joystick mobile sur le châssis

Roues directionnelles orientables actionnées hydrauliquement.

Applicable sur les machines de grandes dimensions, maintient l’alignement de la machine en actionnant la conduite hydraulique, réduit l’effort de l’opérateur.

Équipée de roues à crête de différentes dimensions.

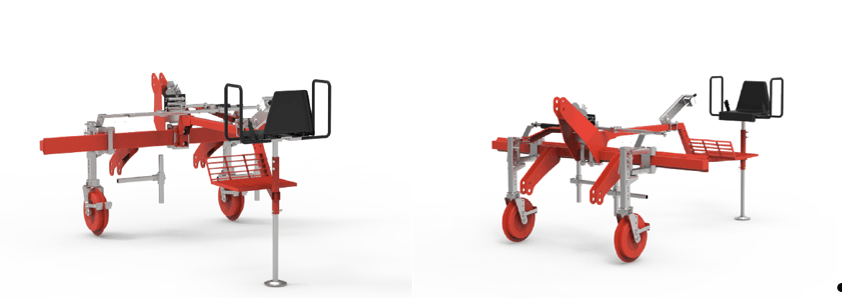

Châssis hydraulique déporté, roues fixes, guidage Joystick et assise pour l’opérateur.
Le châssis est formé de 2 sections : une fixe attelée au tracteur et la deuxième actionnée par des cylindres hydrauliques.
Le guidage avec un joystick (qui peut être amovible) agit en déportant les éléments situés sur le deuxième châssis.
Adapté aux machines plus lourdes. L’opérateur est nécessaire en l’absence de caméra automatique

Châssis hydraulique déporté, roues fixes, guidage automatique avec caméra TILLETT & HAGUE (T&H), sans opérateur à l’arrière.
Possibilité d’avoir des extensions latérales repliables pour le transport sur route.

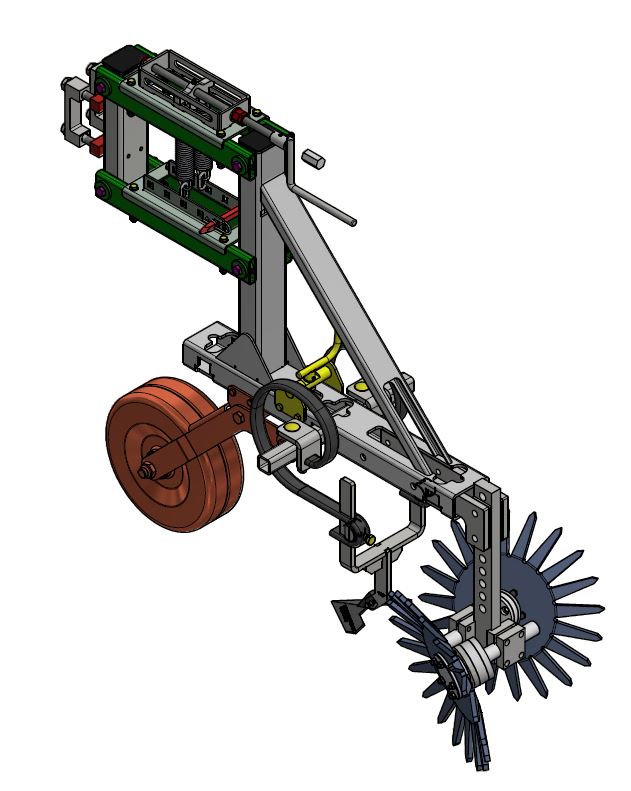

ÉLÉMENT ROTOVERT STANDARD

Utilisé pour une ou plusieurs rangées, flexible, entièrement réglable avec une seule clé de réglage.

Constitué de :

1-Rotors Rotovert
2-Binettes arrière latérales: pour le désherbage inter-rang.

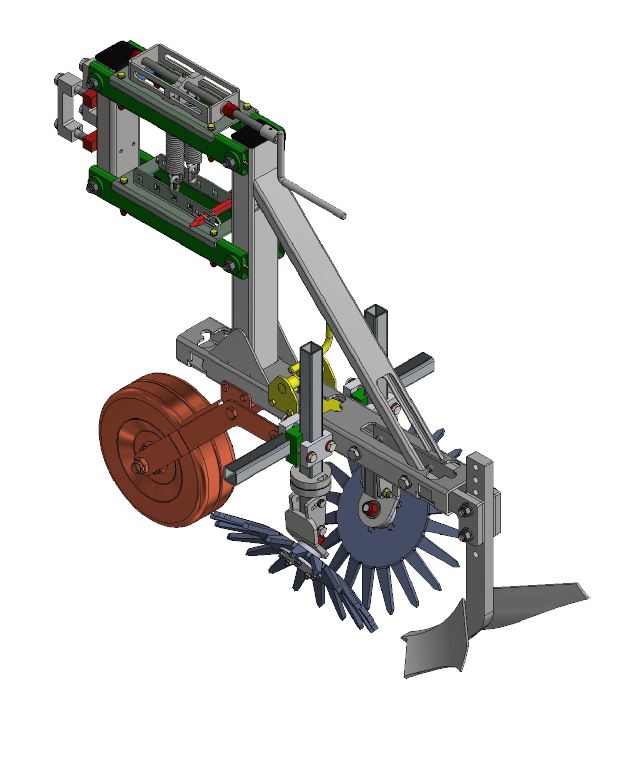

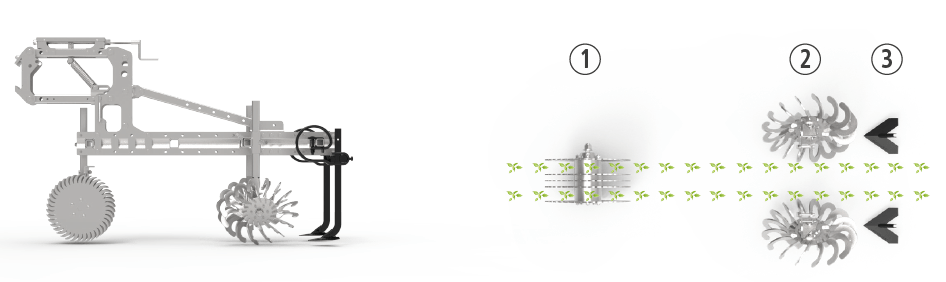

ÉLÉMENT ROTOVERT AVEC ACCESSOIRES

Constitué de :

1-Binettes latérales frontales/kit disques Colibrí: pour casser le sol et déplacer les pierres, pour les sols lourds. Le kit COLIBRÌ pour travailler dans l’espace vide dans le double rang de 7 à 8 cm
2-Rotors Rotovert
3-Binettes arrière latérales: pour le sarclage inter-rang

Roue avec crête

Roues directionnelles, Réglables en hauteur

Diamètres des roues de :

Ø 320 / 400 x 100 d’épaisseur

En option de la machine

Liste Option

Soc latéral frontal

Nivelle le sol, déchausse les pierres.

Adapté pour les sols lourds et avec cailloux.

Ressorts flex

Montés sur des pointes situées sur les roues directionnelles, soulèvent et cassent la trace du tracteur.

Soc de restauration du sillon

Pénètre dans le sol en profondeur, déracine les mauvaises herbes qui ont poussé sur l’empreinte laissée par le tracteur. Restaure le sol, le remet à niveau.

La profondeur de travail est réglable.

Relevage de tuyau de irrigation

Dispositif qui relève la tuyau avant le passage du Rotovert.

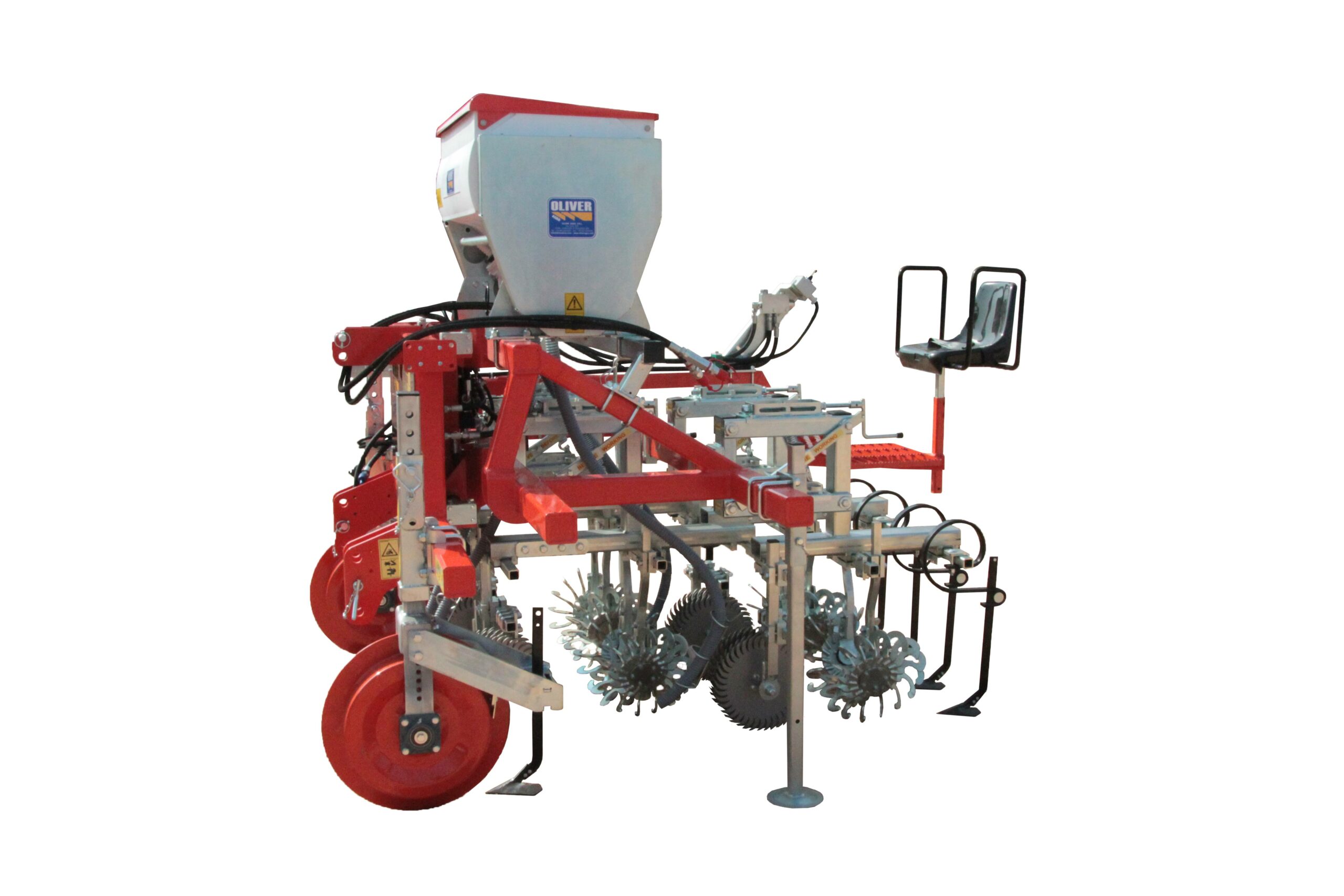

Épandeur d’engrais

Installation qui permet d’administrer l’engrais fertilisant, pendant le travail de sarclage et de désherbage.

En plastique
En accier
En fer
Trasmission volumetrique avec roue
Trasmission cardan
Trasmission electrique

Parallélogramme à chargement variable avec disques adosseuses.

Nous pouvons y monter des efface-traces et des disques de comblement qui servent à rétablir, s’il existe, le comblement de la butte, tant simple que double.

SYSTÈME DE CONDUITE HYDRAULIQUE AVEC JOYSTICK ET CAMÉRA + ÉCRAN

Une caméra HD à haut contraste de lumière, montée devant 2 à 3 rangées semées, projette les images sur un écran de 12V placé en cabine.

Utilisé comme aide à la conduite automatique RTK sur le tracteur : le conducteur du tracteur contrôle la direction de la machine depuis la cabine en actionnant le transmetteur, et corrige avec précision les erreurs éventuelles de trajectoire.

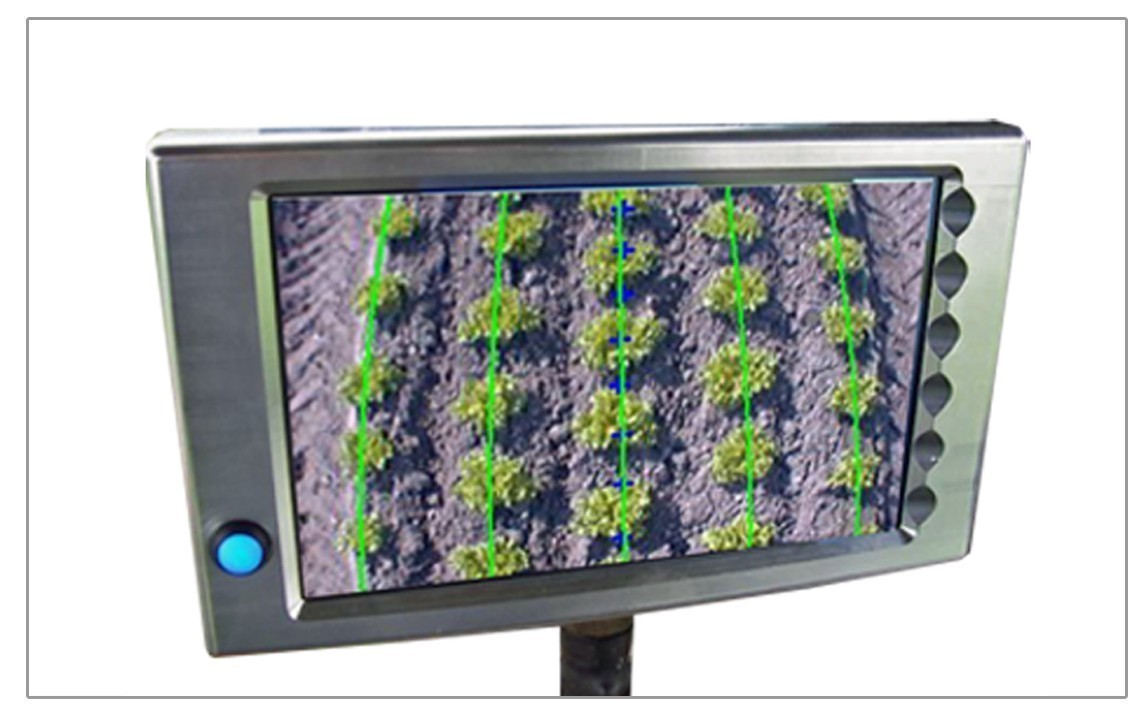

SYSTÈME DE CONDUITE AUTOMATIQUE AVEC CAMÉRA (double ou single)

Une caméra spéciale située devant la machine reconnaît la couleur prédominante « verte » des plantes et la couleur prédominante « rouge » du sol.

Un logiciel spécial élabore les deux couleurs prédéfinies en sélectionnant deux zones distinctes qui permettent au programme de corriger et de maintenir la trajectoire de la machine grâce au châssis transmetteur.

L’opérateur verra sur un écran placé en cabine l’image panoramique sur les rangées de transplantation, en même temps que le tracé élaboré par le logiciel.

SISTEMA DI GUIDA AUTOMATICA CON TELECAMERA

Una speciale telecamera, posizionata davanti alla macchina, riconosce il colore prevalente “verde” delle piante e il colore prevalente “rosso” del terreno.

Uno speciale software elabora i due colori preimpostati, selezionando due aree distinte che permettono al programma di correggere e mantenere la traiettoria della macchina grazie al telaio traslatore.

L’ operatore grazie un monitor posizionato in cabina, vedrà l’immagine panoramica sulle file di trapianto e in contemporanea il tracciato elaborato dal software.
