Bineuse Optyma 2.0

Précision dans l'entre-plante et entre-rang

Description

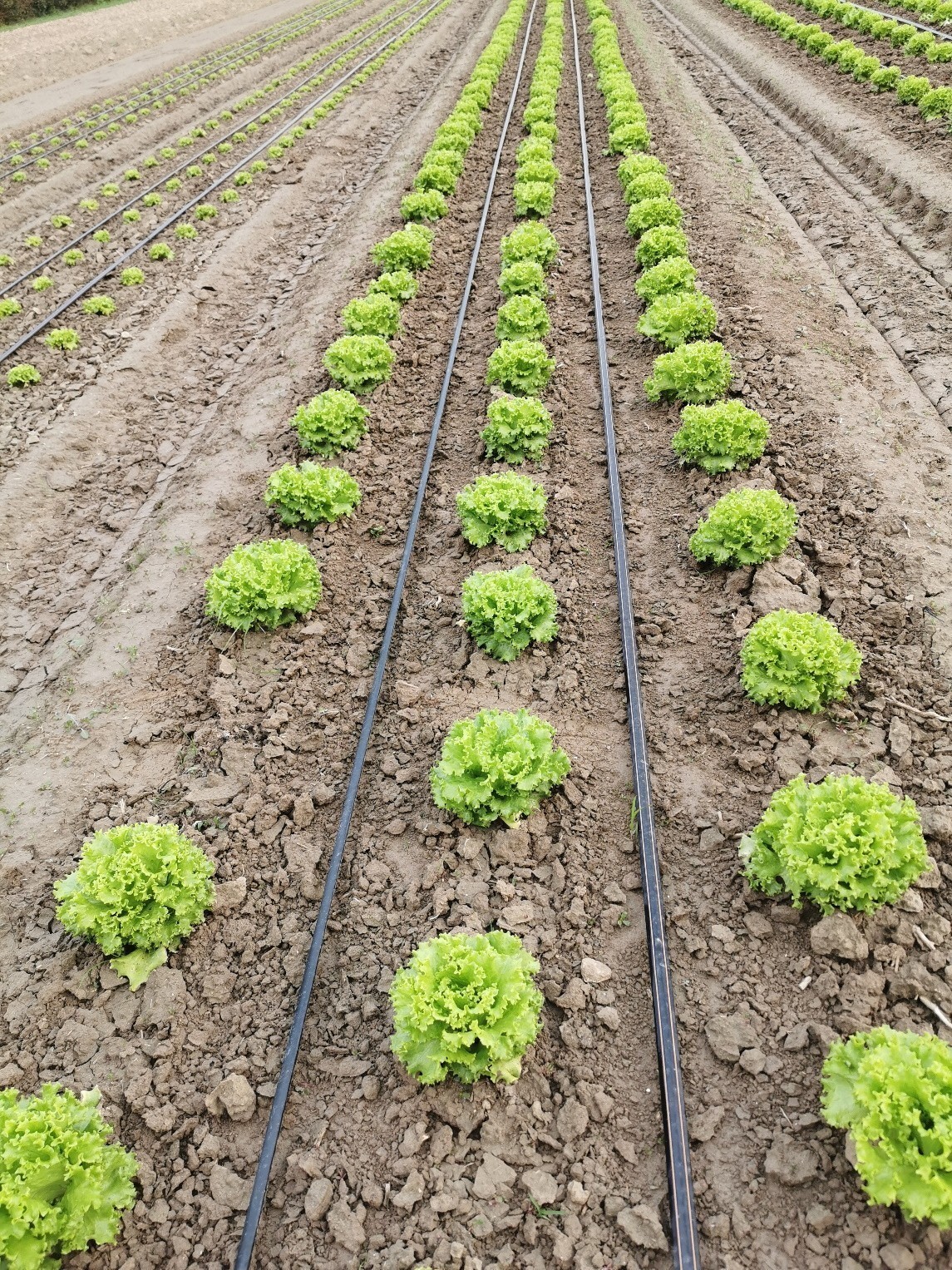

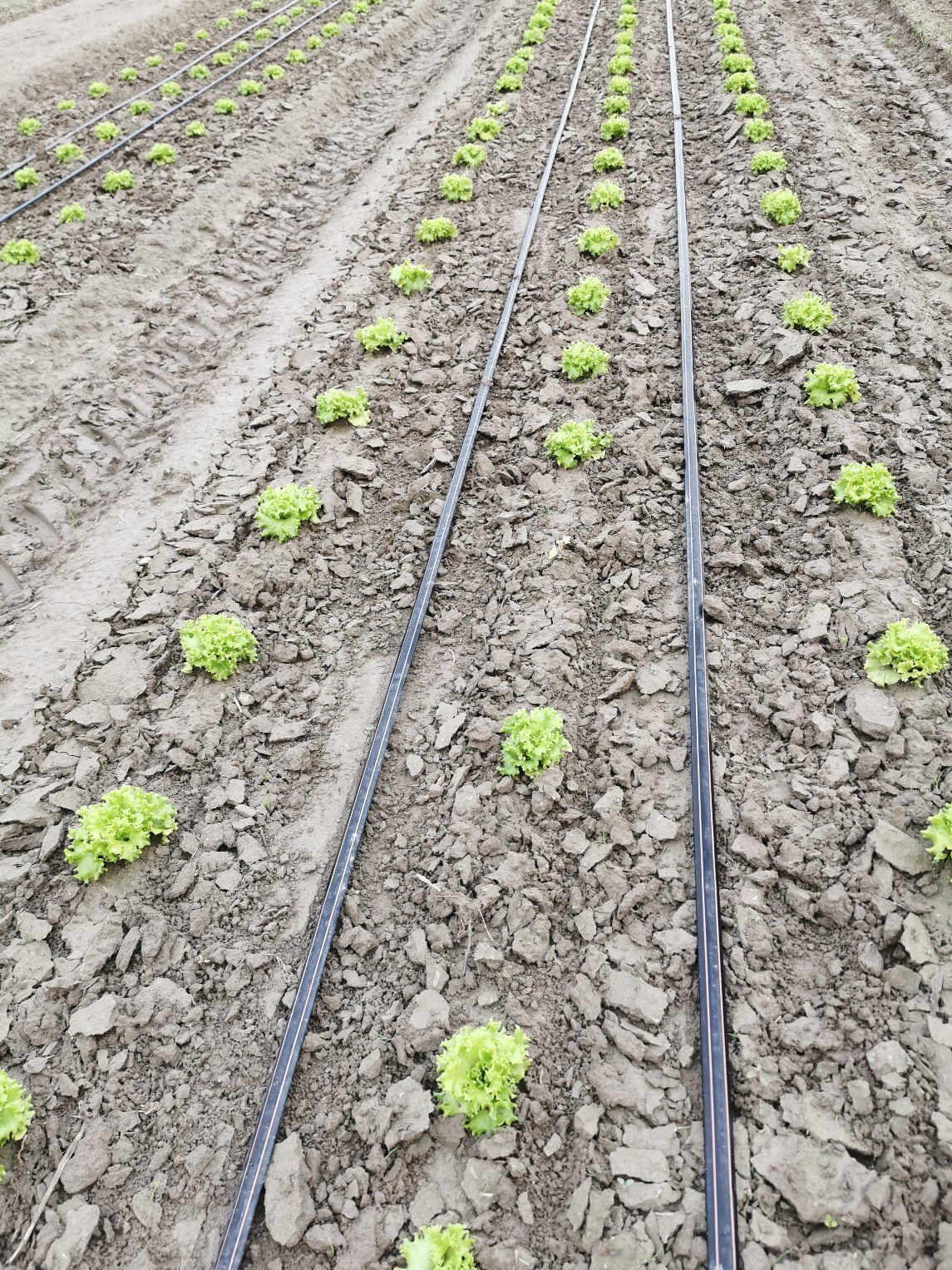

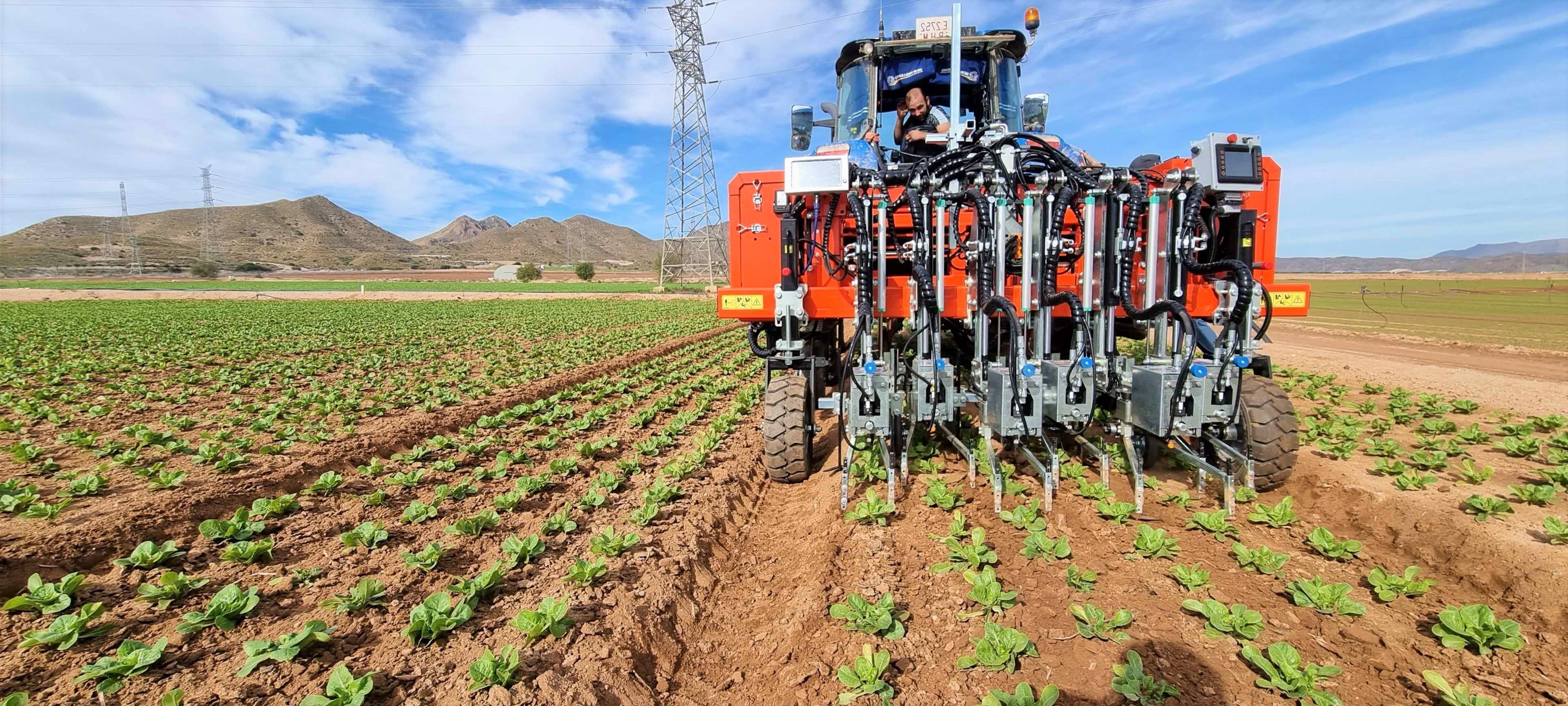

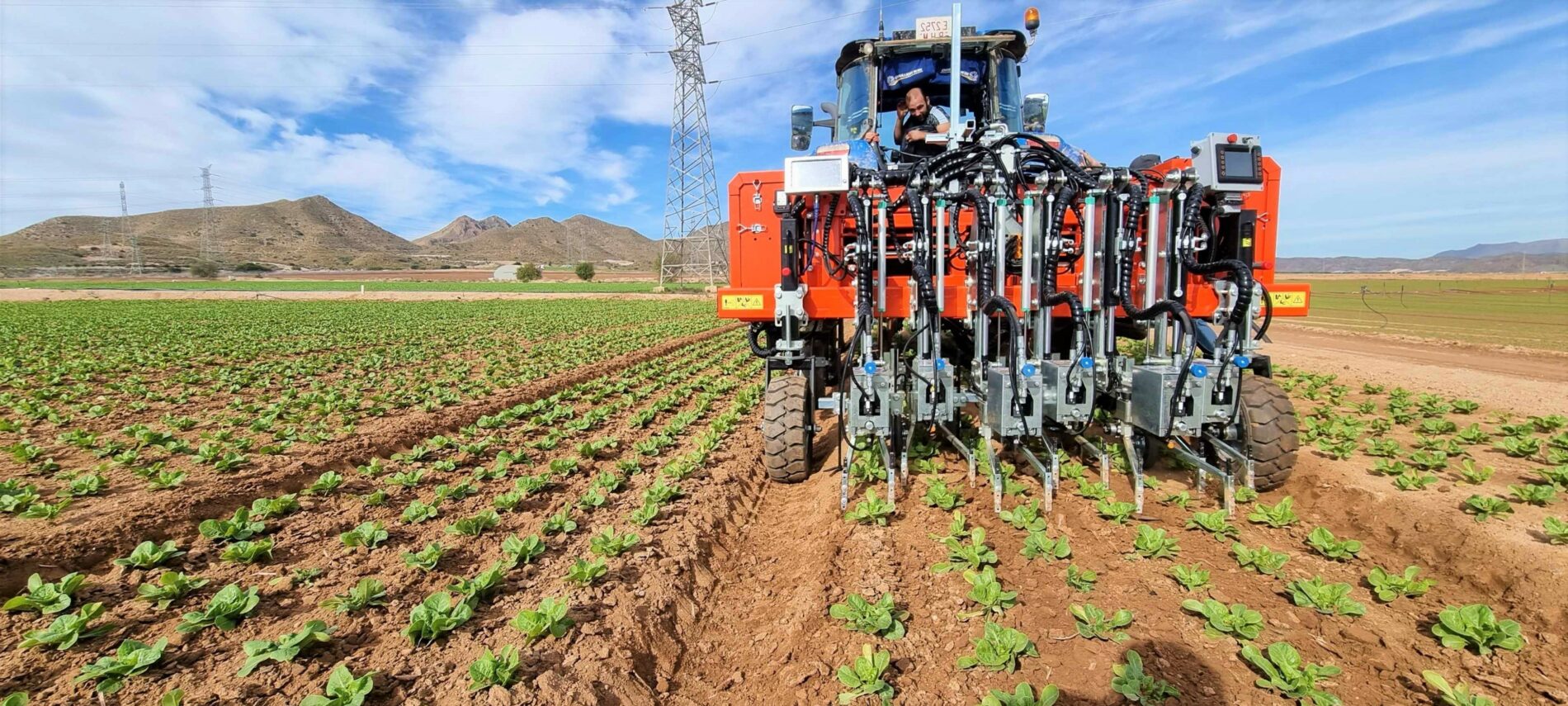

La machine Optyma est notre sarcleuse entre-rang et entre-plante automatique avec des distances à partir de 17 cm entre les rangées. Elle se caractérise par sa simplicité d’utilisation grâce à un système de reconnaissance des plantes au moyen de capteurs à fibre optique. OPTYMA permet d’effectuer le sarclage total entre les rangées et entre les plantes sans devoir repasser sur la même butte plusieurs fois.

Fiable et pratique;
Flexible, avec plusieurs configurations.
Un agent de lutte contre les mauvaises herbes
Elle augmente l’aération du système racinaire des plantes

Vitesse moyenne d’allure de travail de 1,2 à 1,5 km/h.
Distance minimale entre les rangs : 17 cm, distance minimale entre les plants : 15 cm.
Sarclage actif à une profondeur de 2/3 cm.

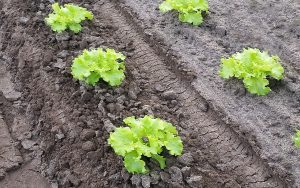

Indiqué pour : salade, chicorée, brocolis, chou-fleur, chanvre, bette, oignon repiqué sur chaque culture replantée ou semée sur butte ou plan.

Conditions préalables : préparation du sol à l’aide d’un butteuse ou d’un enfouisseurs de pierres pour compacter et niveler le sol, également au moment de la transplantation/du semis.

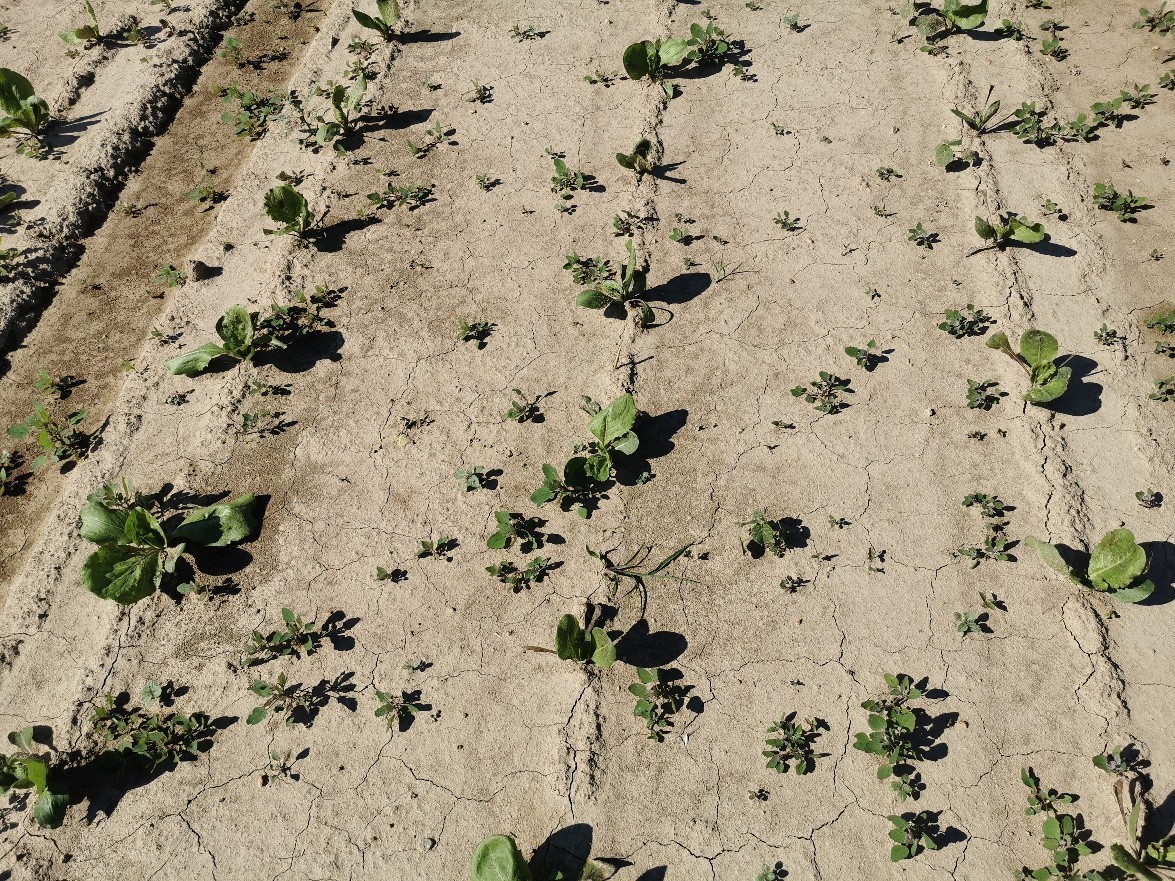

Il est conçu pour travailler principalement à un stade végétatif précoce afin de prévenir l’infestation de mauvaises herbes.

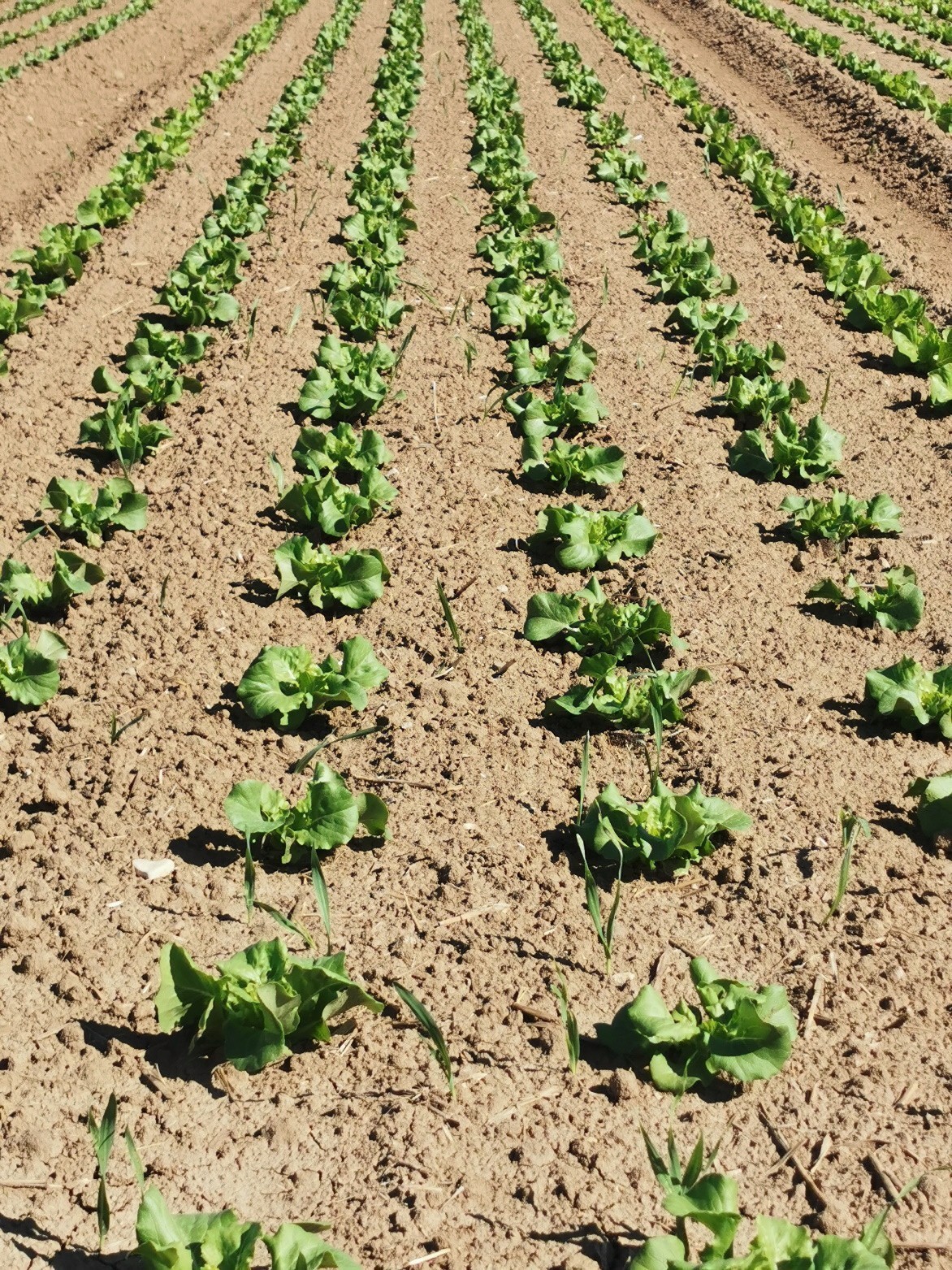

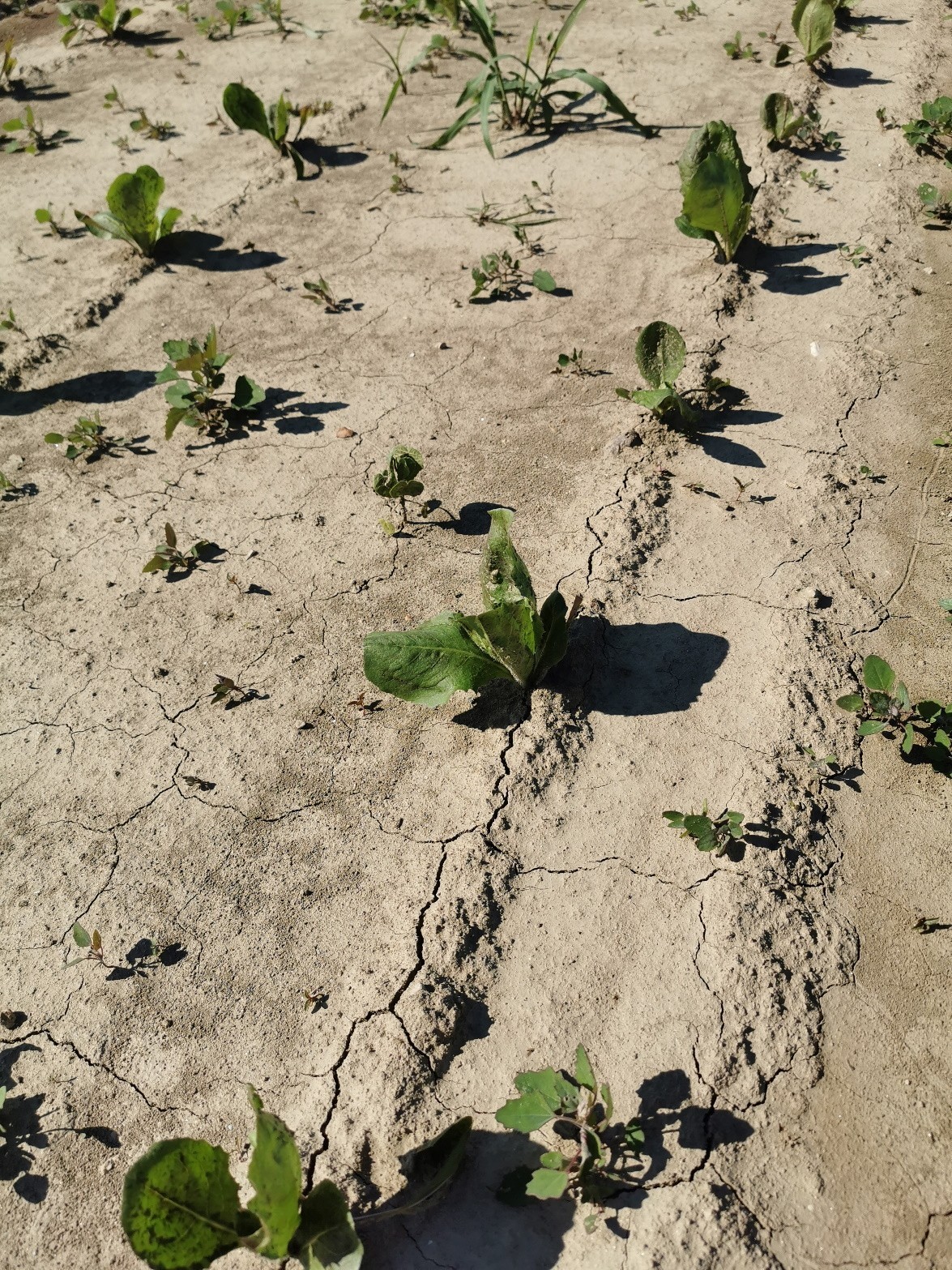

La conception de la machine lui permet d’intervenir 10 jours après le repiquage de la culture, ce qui garantit une propreté totale même dans l’interplantation.

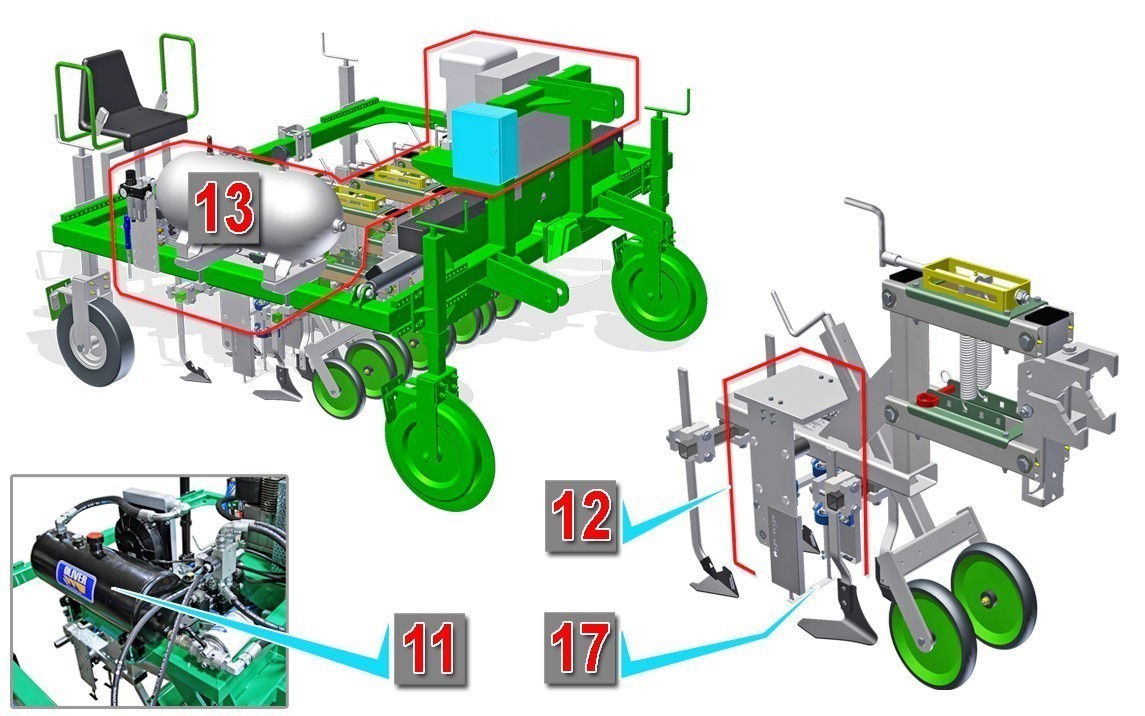

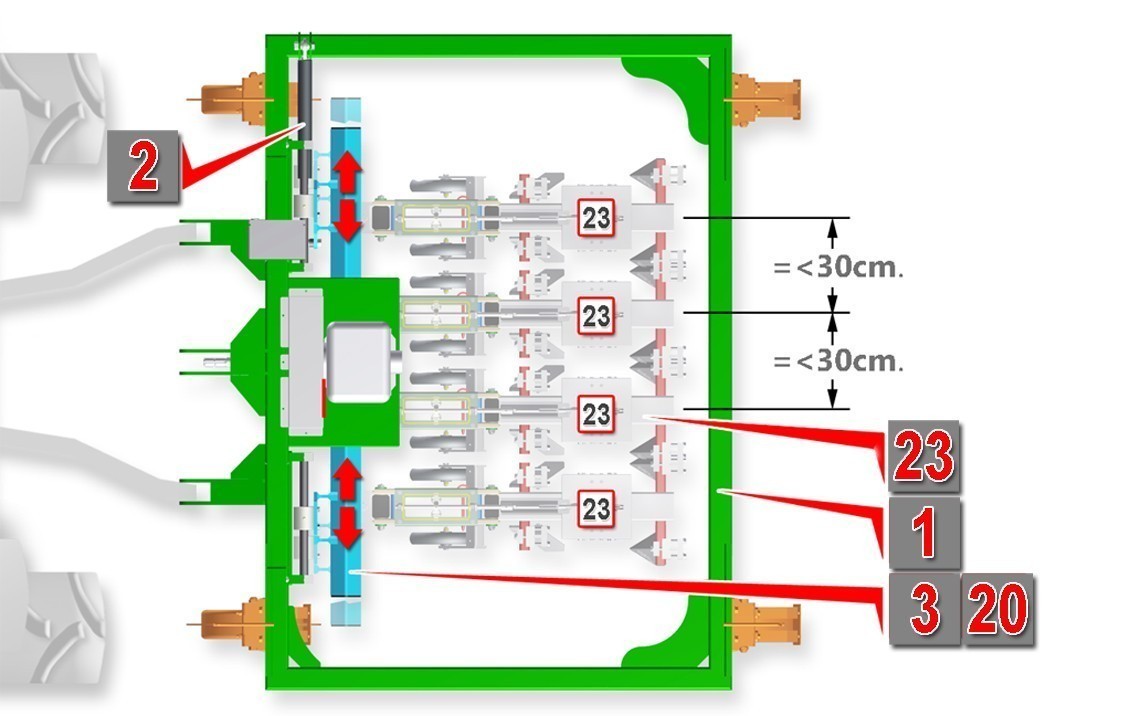

Configuration de la machine:

Caractéristiques techniques

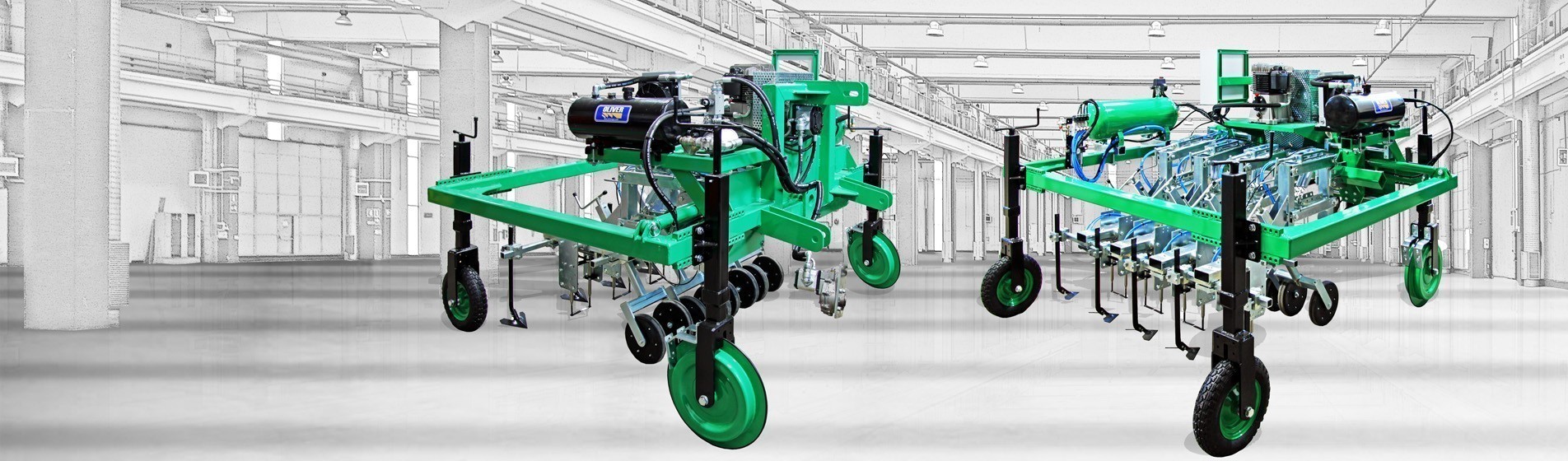

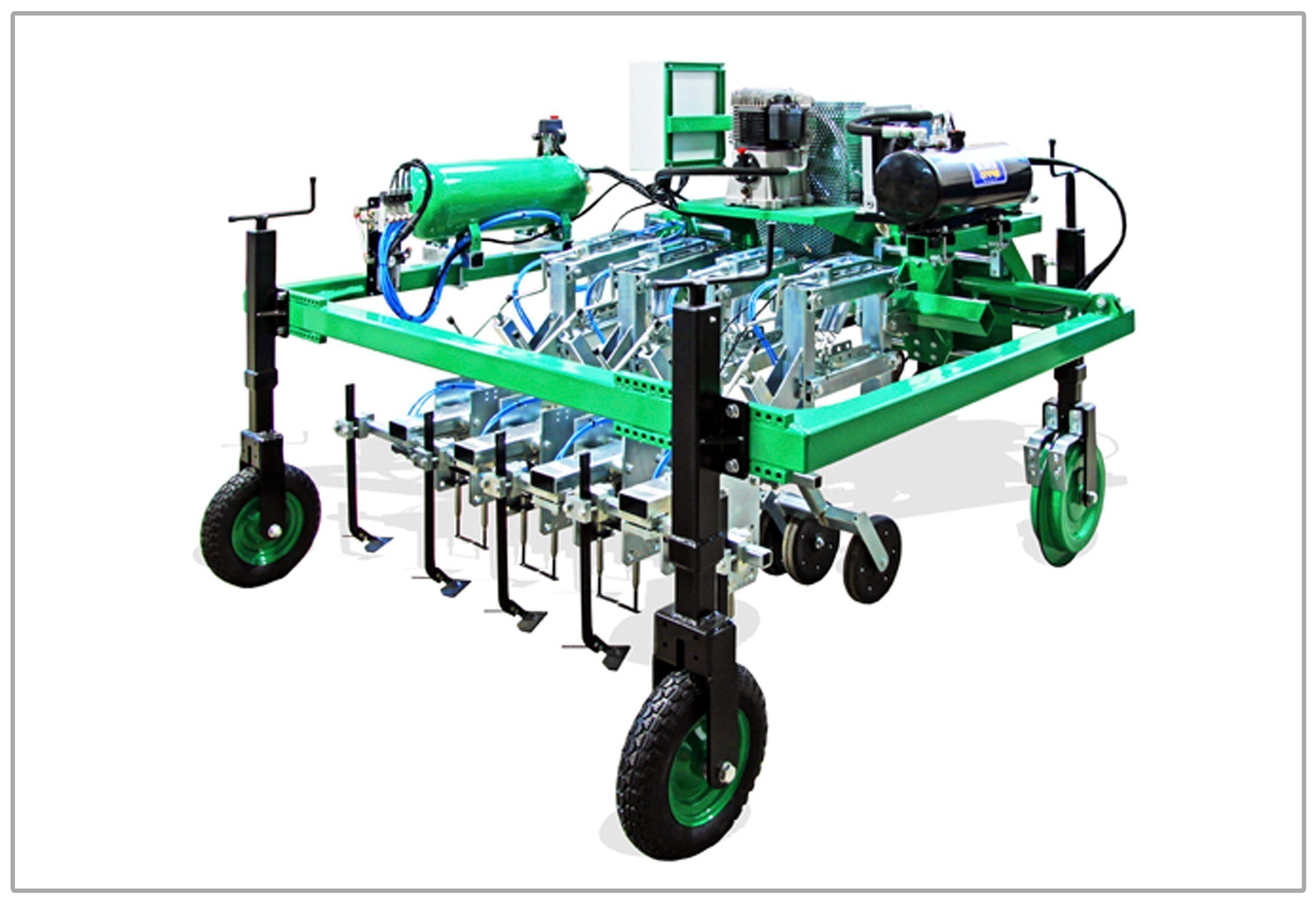

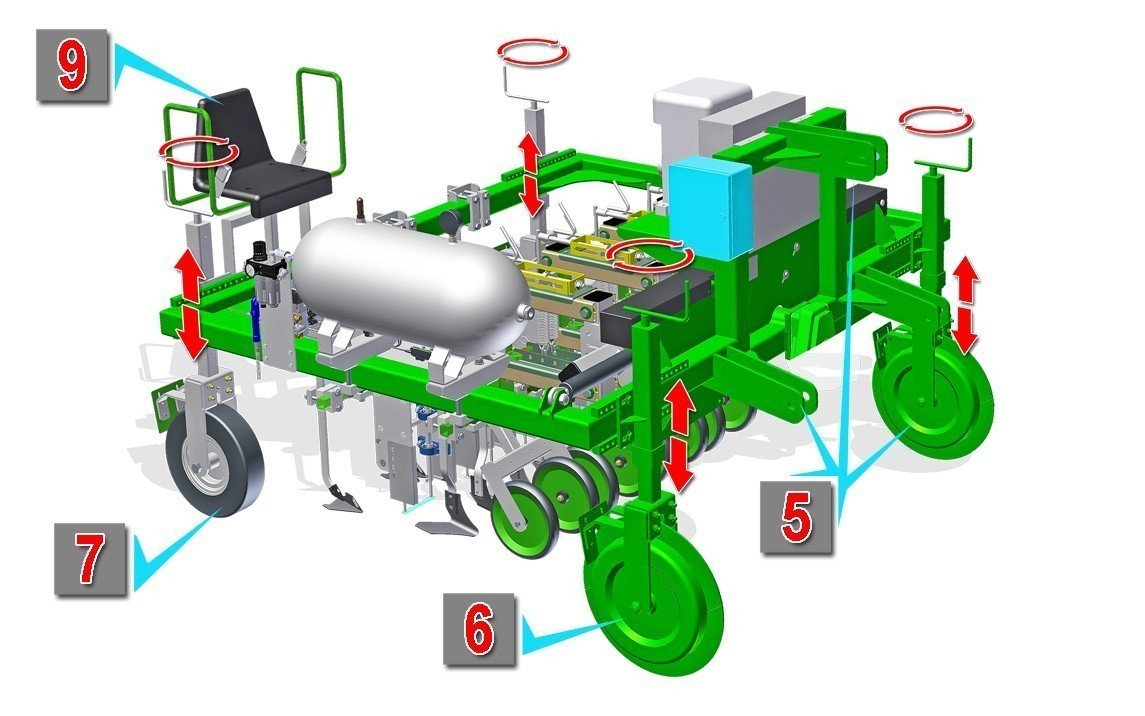

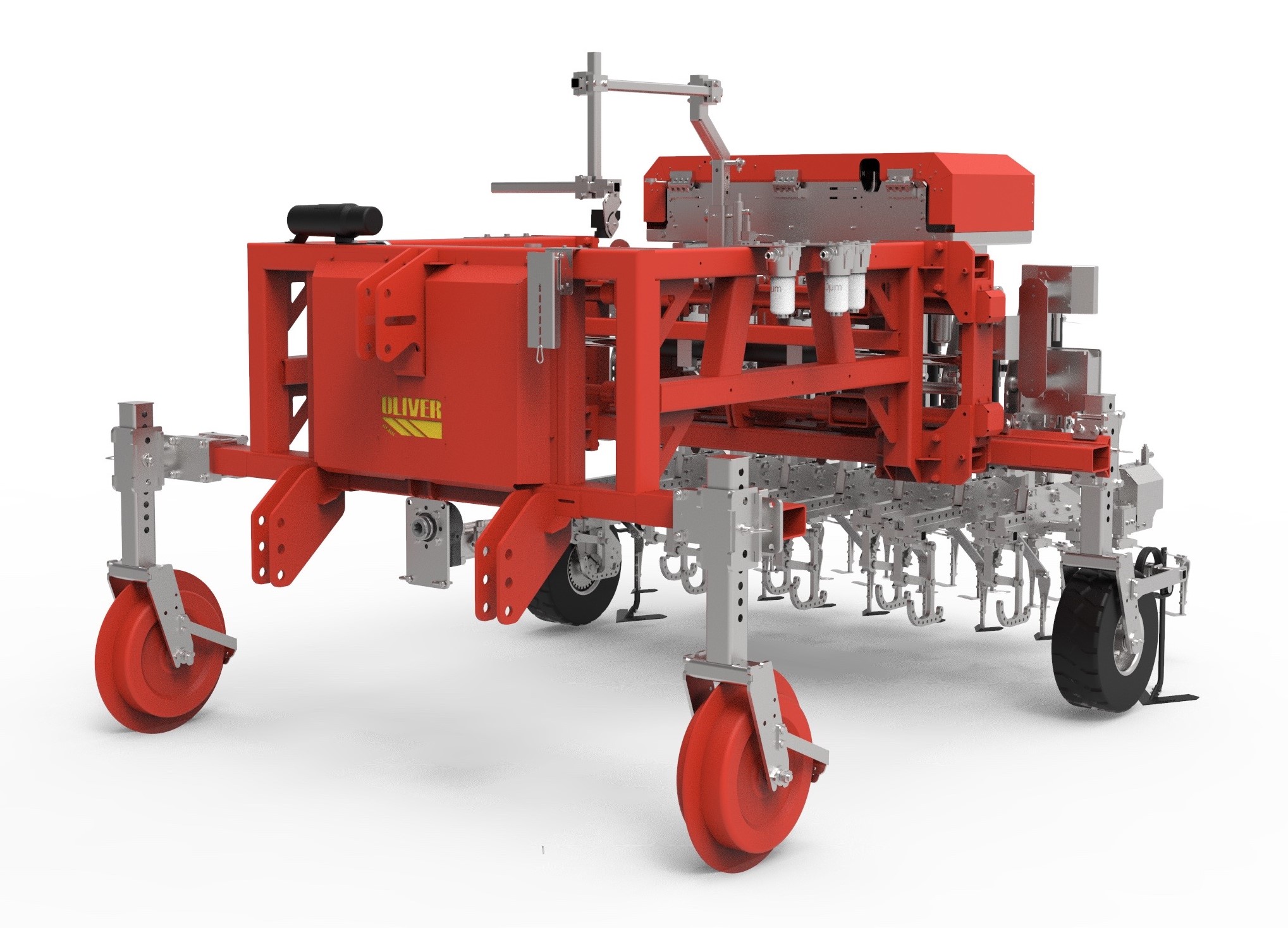

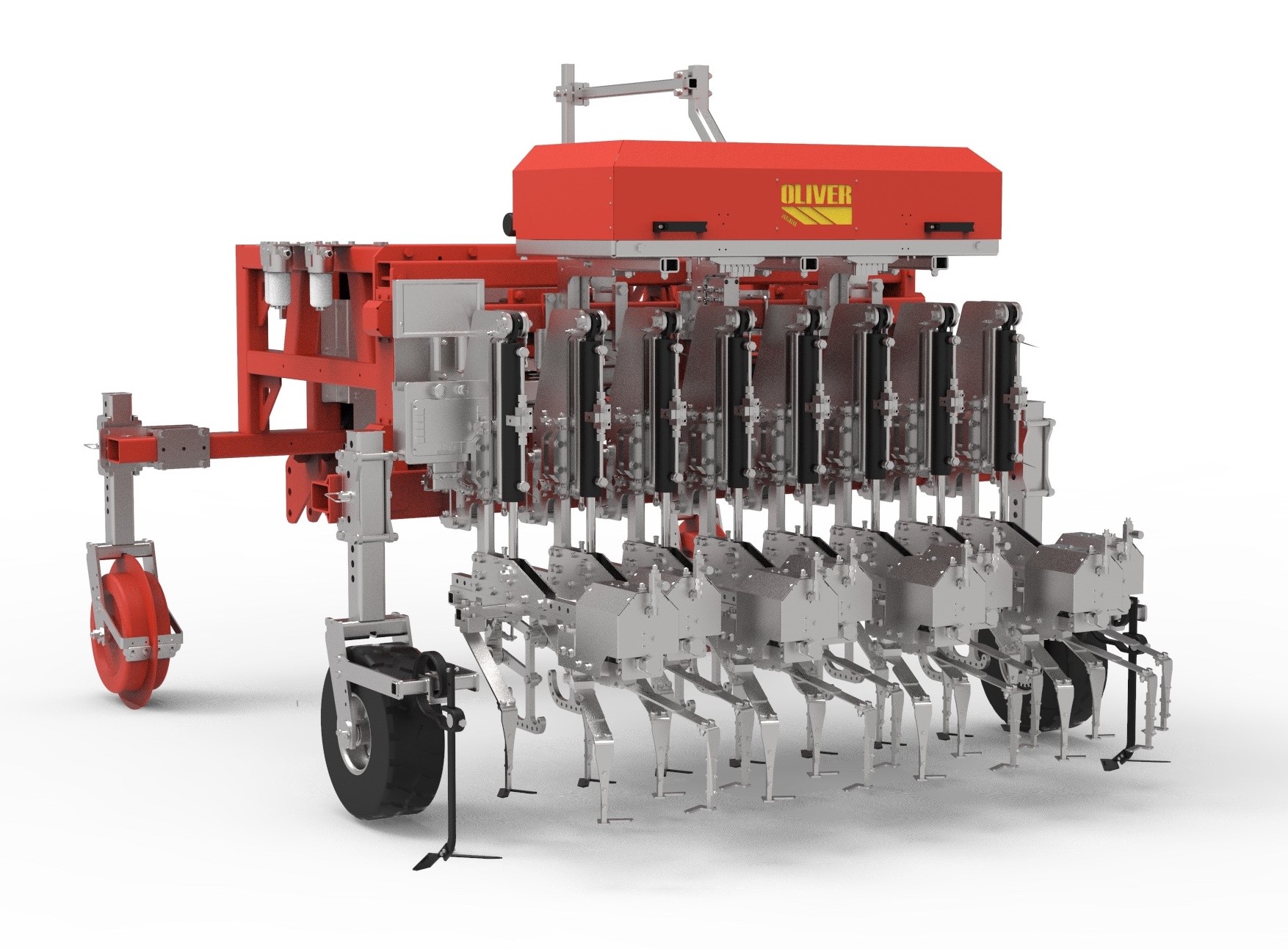

OPTYMA 2.0 est constituée d’un châssis hydraulique coulissant auquel sont fixés les éléments de sarclage à une distance minimale inter-rang de 17 cm x 15 cm inter-plante.

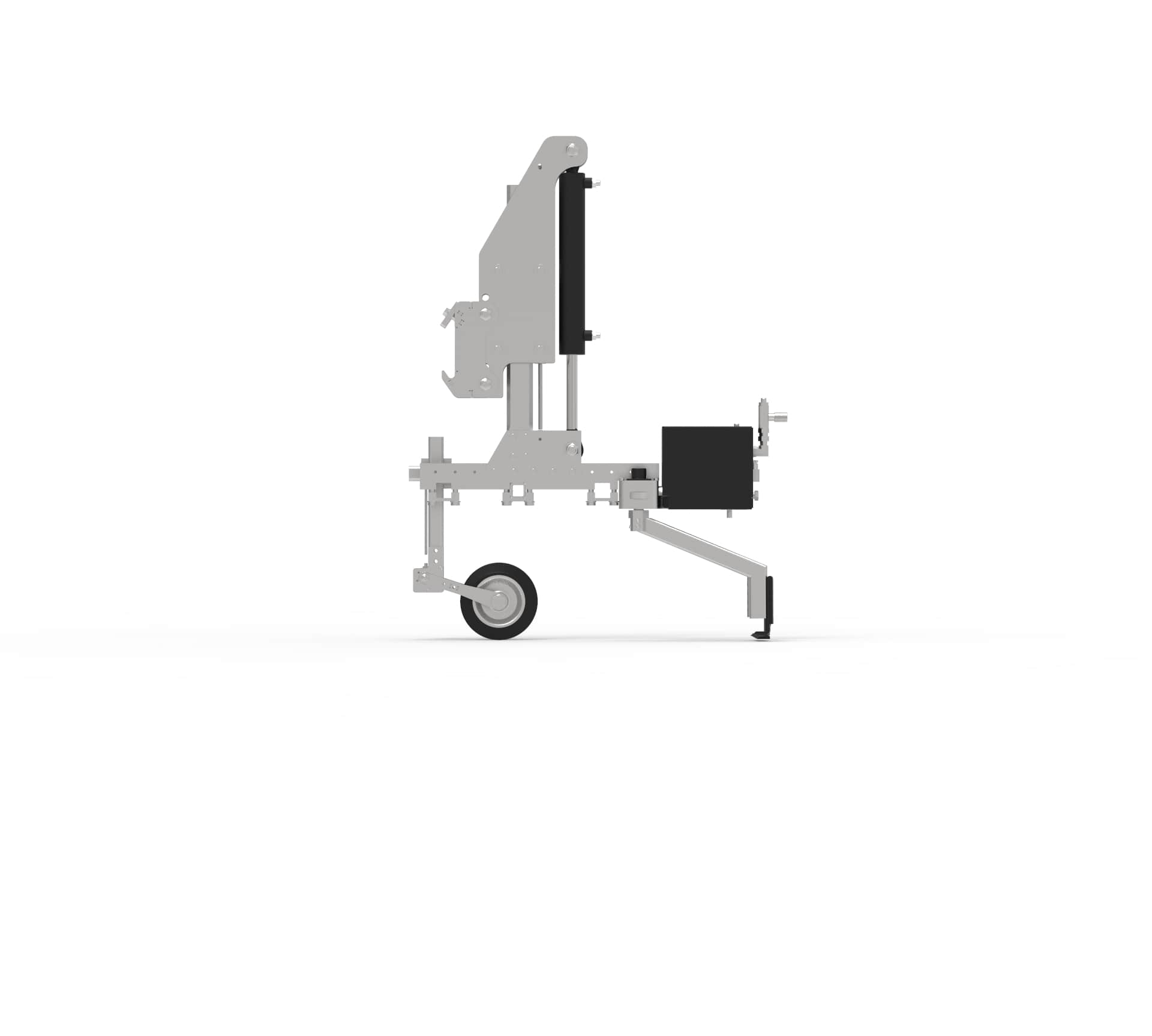

ÉLÉMENT OPTYMA

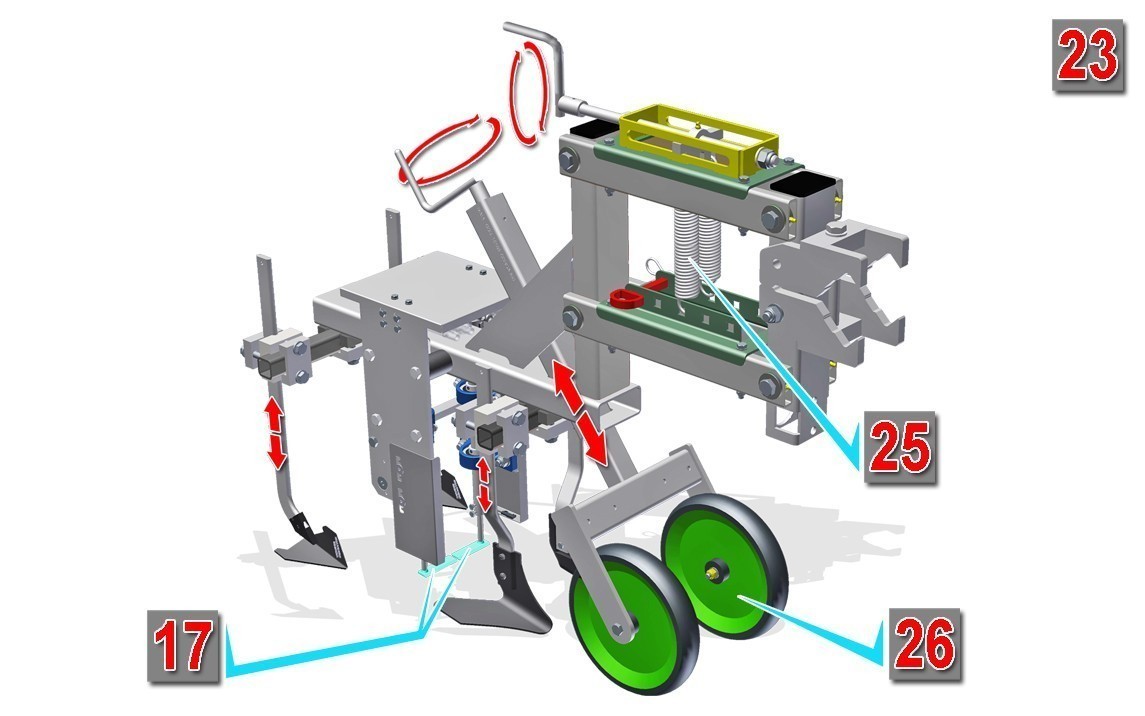

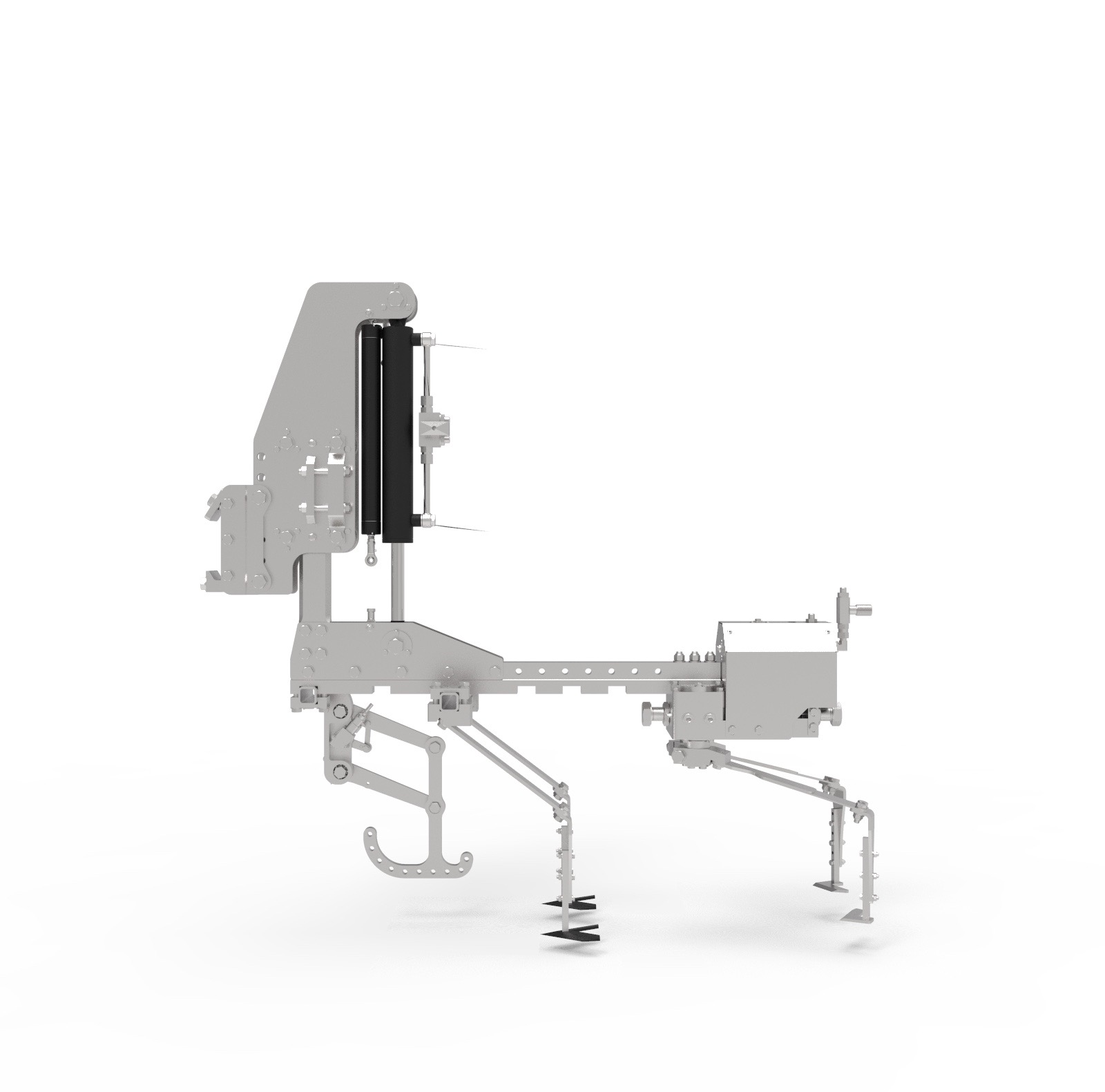

Chaque élément OPTYMA 2.0 se compose d’un montant linéaire vertical desservi par un cylindre hydraulique et contrôlé par un potentiomètre linéaire avec une course de +- 150 mm, d’un montant longitudinal avec plusieurs logements pour diverses fixations.

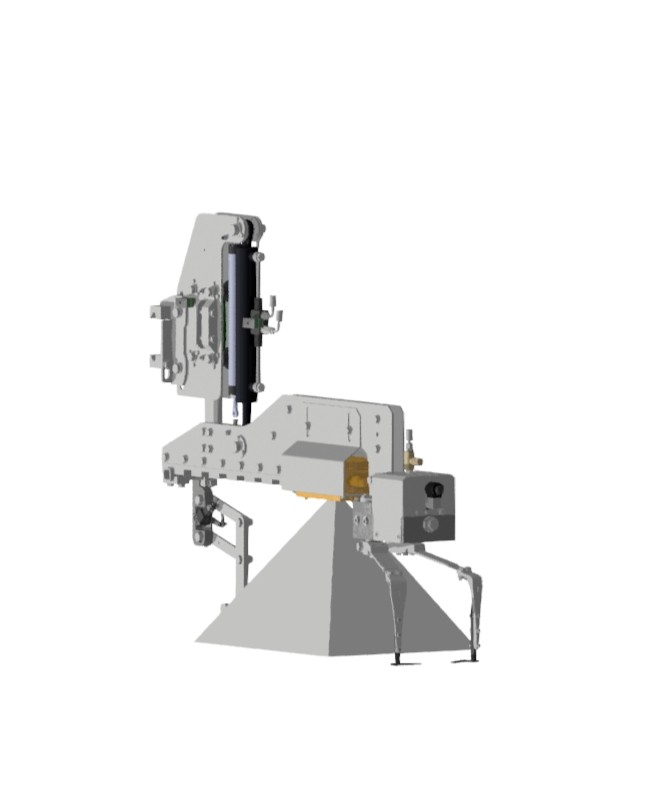

L’élément est équipé à l’avant d’un palpeur de roue avec capteur d’angle pour l’autonivelage, et à l’arrière se trouve le mécanisme hydraulique pour l’ouverture et la fermeture des couteaux de l’inter-plante.

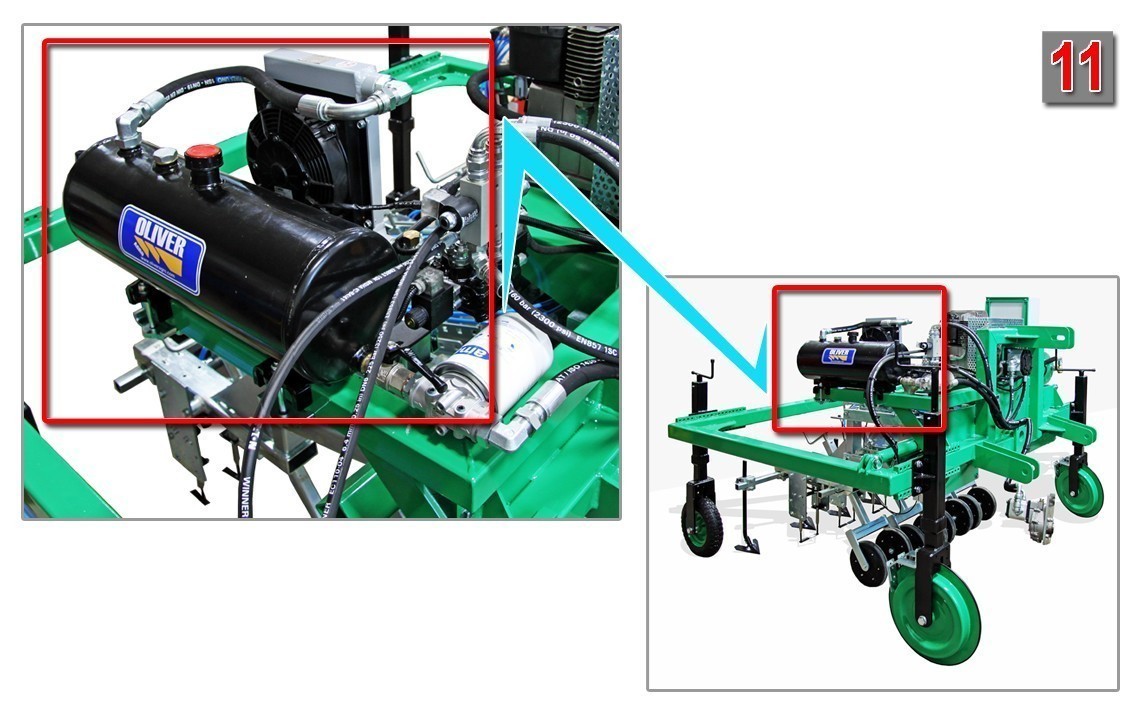

SYSTÈME HYDRAULIQUE

Le système hydraulique proportionnel de l’OPTYMA 2.0 permet un désherbage doux et constant pendant le travail. Le capteur angulaire et le potentiomètre linéaire installés sur l’unité permettent une profondeur de travail constante avec des variations de +/- 3 mm sous le profil du sol : cette précision est nécessaire pour éviter des efforts inutiles sur les mouvements d’ouverture et de traction.

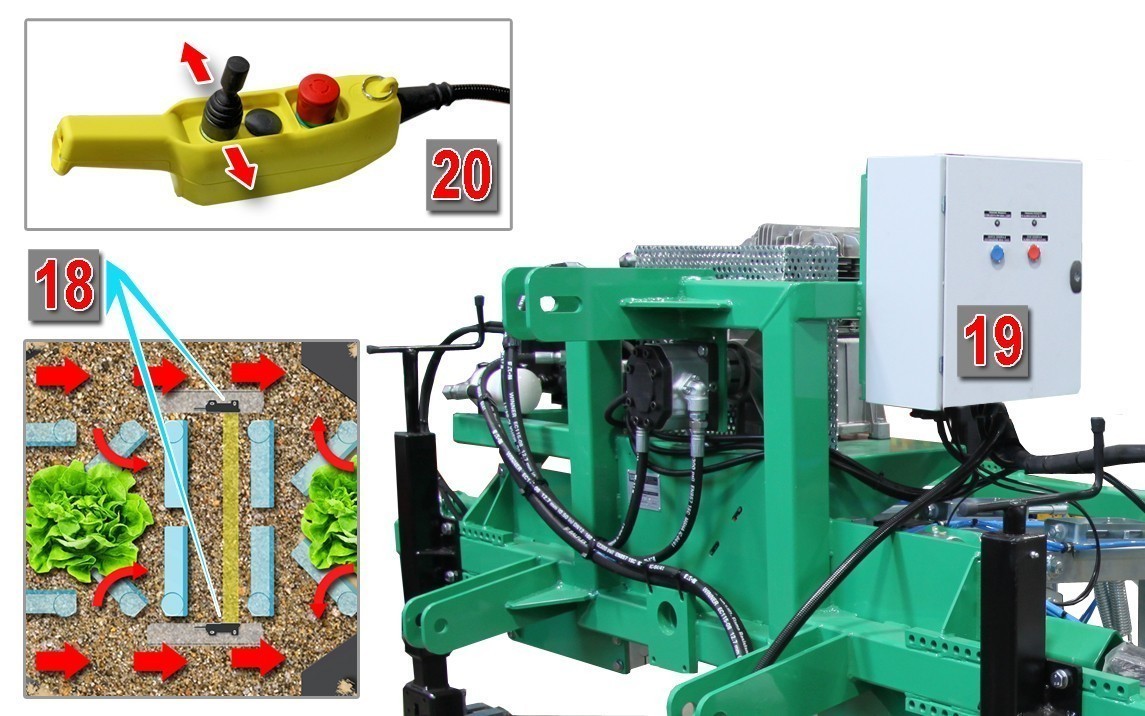

Tout est géré par une unité de contrôle PLC spécifique pour les machines mobiles, avec un affichage à bouton-poussoir et un écran tactile dédié de 7″, interfacé avec le système de guidage.

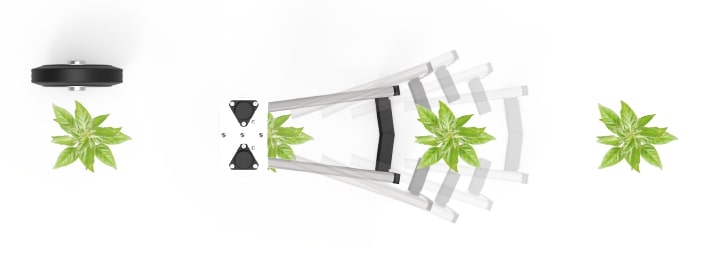

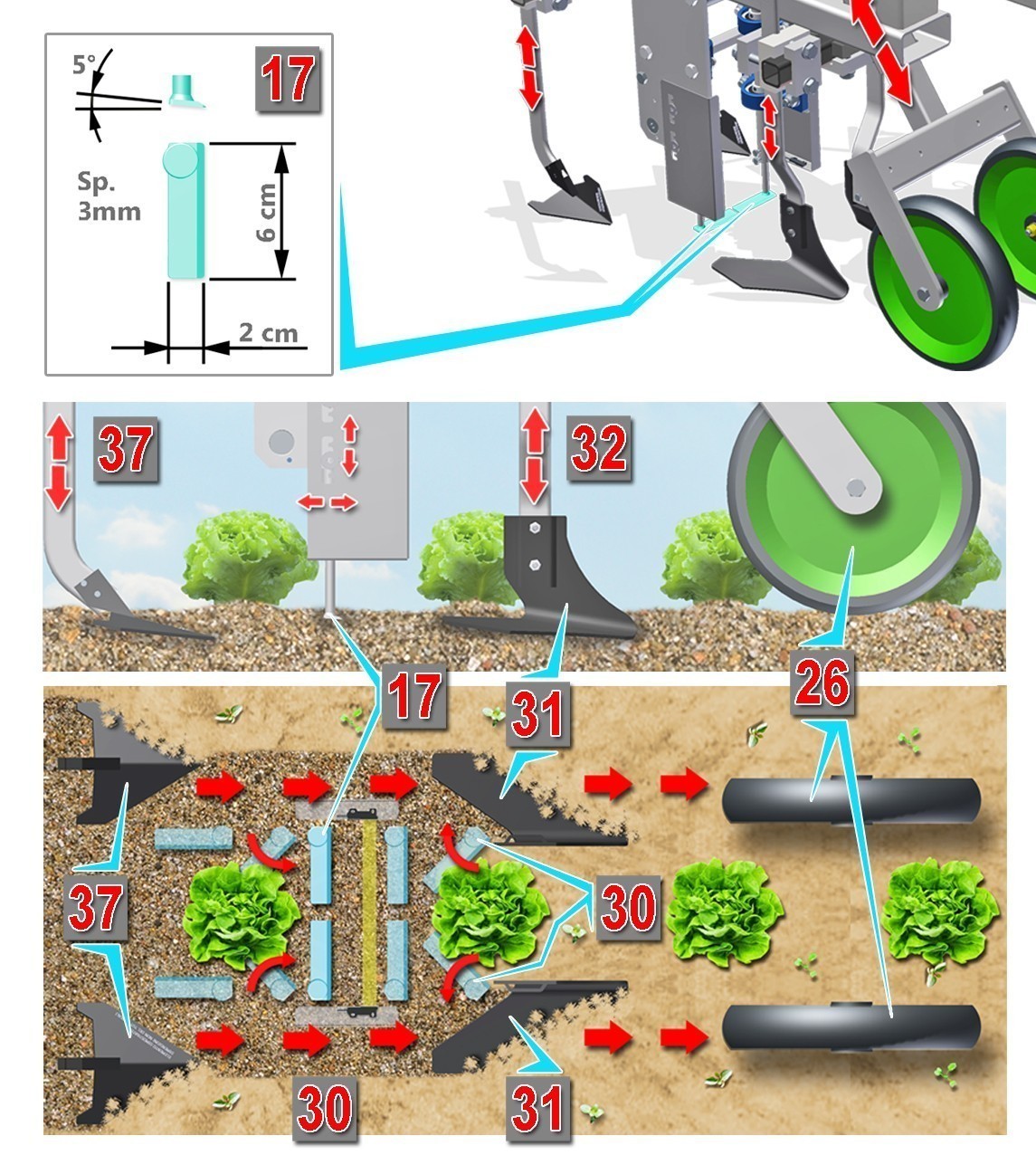

Les 2 couteaux travaillent juste sous la croûte du sol, perpendiculairement à l’axe d’avancement du tracteur, et sont commandés électriquement par un système de reconnaissance des plantes T&H qui actionne le mécanisme d’ouverture et de fermeture.

La vitesse et la force d’ouverture et de fermeture peuvent être gérées à volonté et en fonction de la consistance du sol grâce au régulateur de débit situé sur chaque élément, ce qui permet de trouver le bon compromis entre vitesse et travail tout en maintenant la propreté sur les plantes.

LE SYSTÈME AUTOMATIQUE D’ALIGNEMENT ET DE RECONNAISSANCE DES PLANTES TILLETT & HAGUE

Notre système de guidage optique Tillett & Hague analyse les données des caméras numériques pour identifier les caractéristiques d’intérêt, par ex. les rangs, les plantes cultivées ou les adventices. On considère une zone aussi vaste que pertinente pour maximiser les données sur lesquelles se base le guidage. Le système analyse un rapport vert/rouge pour distinguer la culture et les adventices des fonds contenant de la terre, des pierres et d’autres matériaux, et donne la possibilité de travailler avec des cultures de couleurs différentes.

L’écran affiche une image prise avec la lentille, qui correspond à une partie des plantes cultivées suffisante pour l’analyse. L‘écran tactile affiche des lignes directrices ou des tracés démontrant la qualité de la correspondance, à savoir le réglage exact des calages de la caméra et du logiciel. Lorsque les mauvaises herbes sont détectées, un graphique est superposé, qui montre leur périmètre. La position des tracés sert à aligner les éléments de la sarcleuse par rapport aux rangées identifiées. De plus, et ce n’est pas le moins important, l’ouverture de la pièce de sarclage est synchronisée dans Optyma en face de chaque plante à mesure que celle-ci passe sous l’outil.

SYSTÈME DE MAINTIEN EN PROFONDEUR

Le système de maintien en profondeur est spécifique à Optyma et Colibri et présente les caractéristiques suivantes :

Positionnement de la profondeur pour chaque élément individuel en manuel avec un pas de 3 mm.
Maintien de la profondeur désirée en automatique.
Réglage de la vitesse des disques aussi bien en mode manuel qu’avec synchronisation du nombre de tours par minute des disques par rapport à la vitesse du tracteur.
en fonction de la vitesse du tracteur (uniquement pour le Colibri).
Réglage automatique du temps de réaction entre le palpeur et les disques pour le Colibri ou les couteaux pour l’Optyma (adapté aux faibles vitesses 0,5-1km/h).
Fonction dédiée à l’alignement horizontal de tous les éléments.
