Enfouisseur Brava 2003

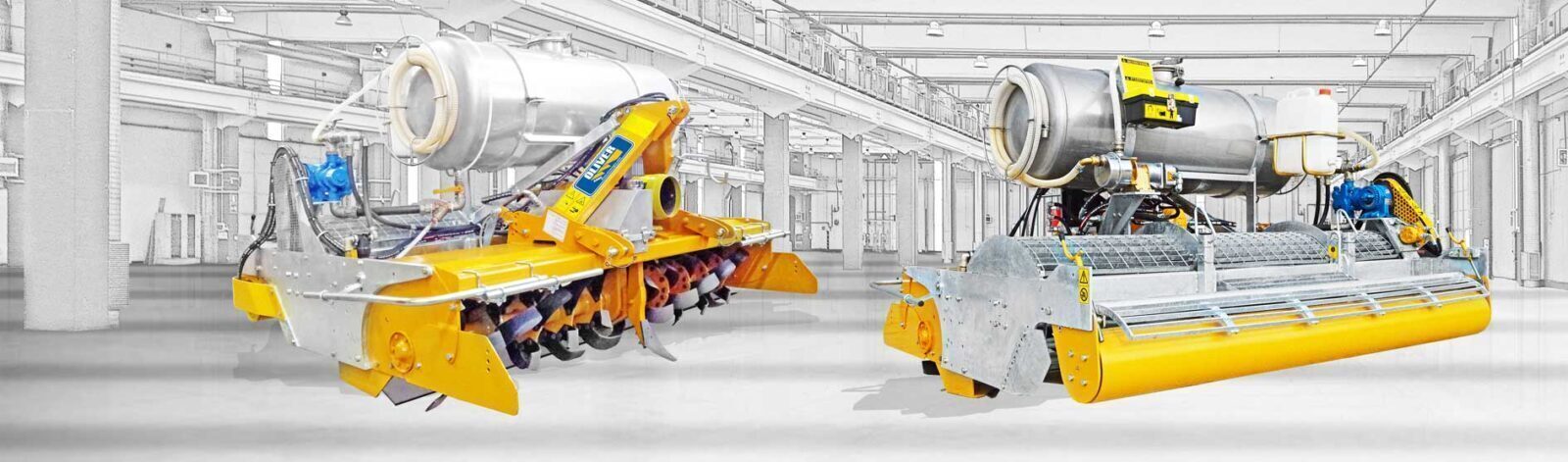

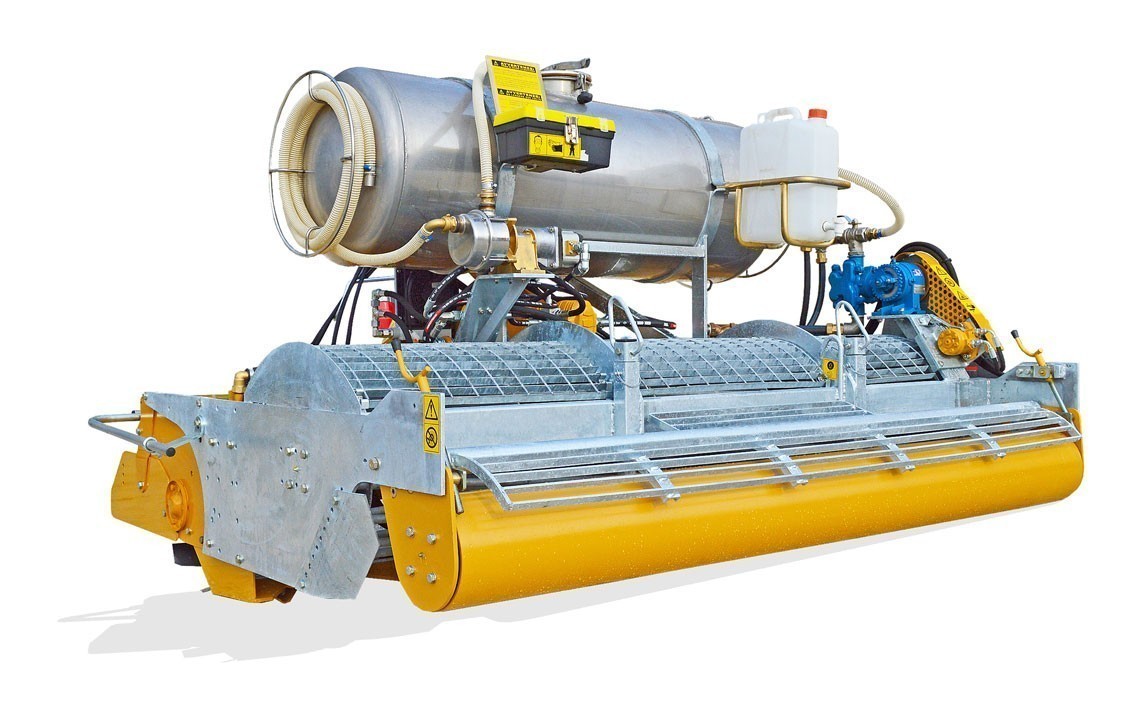

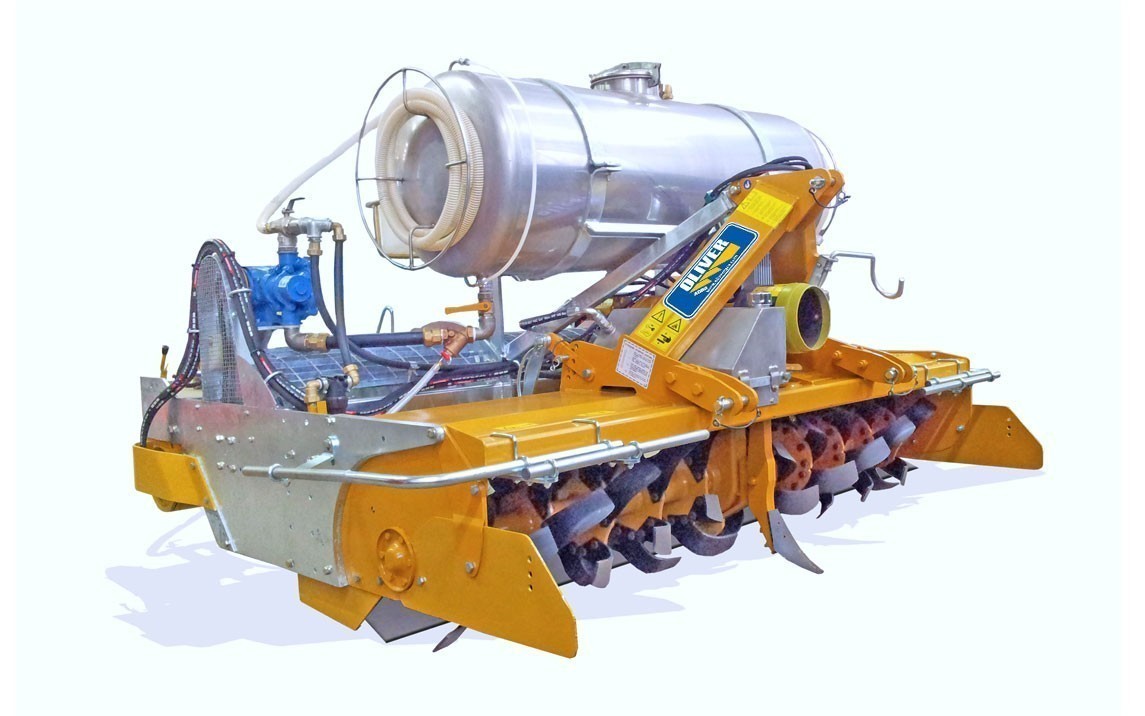

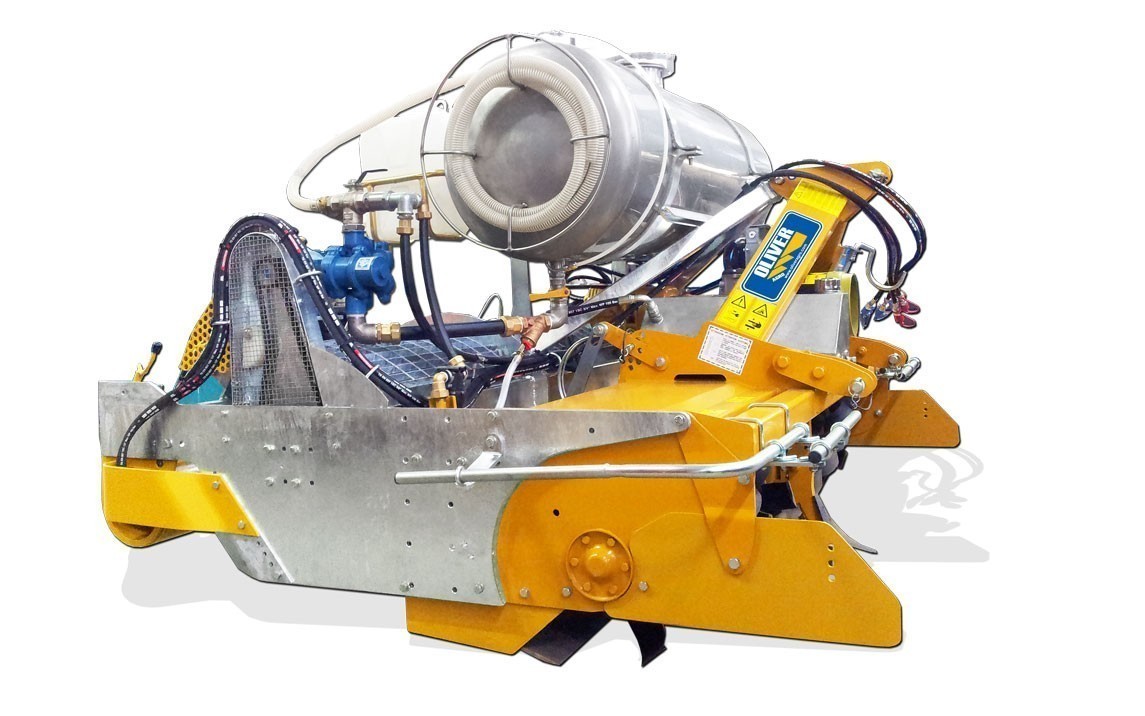

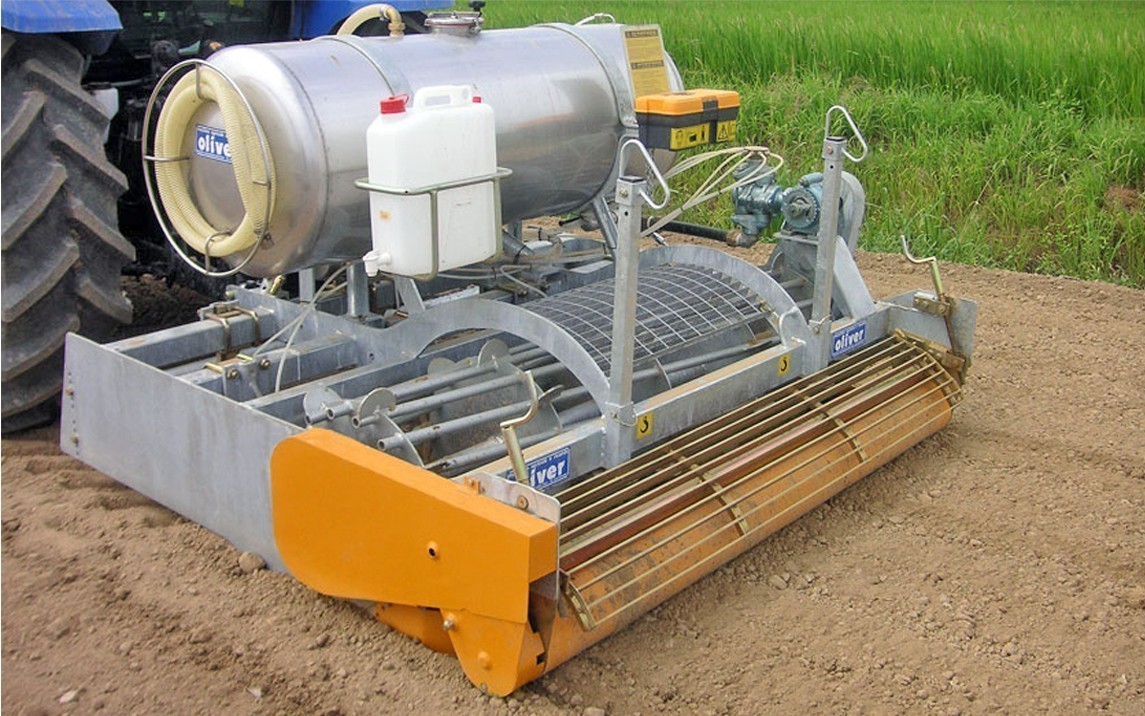

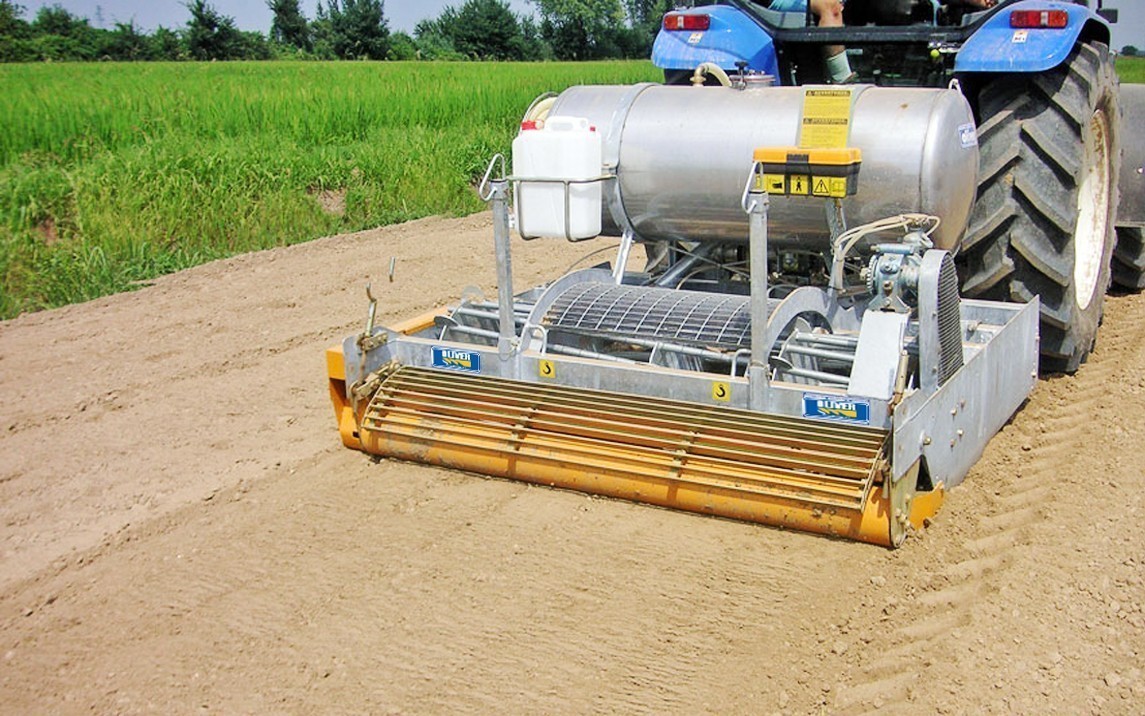

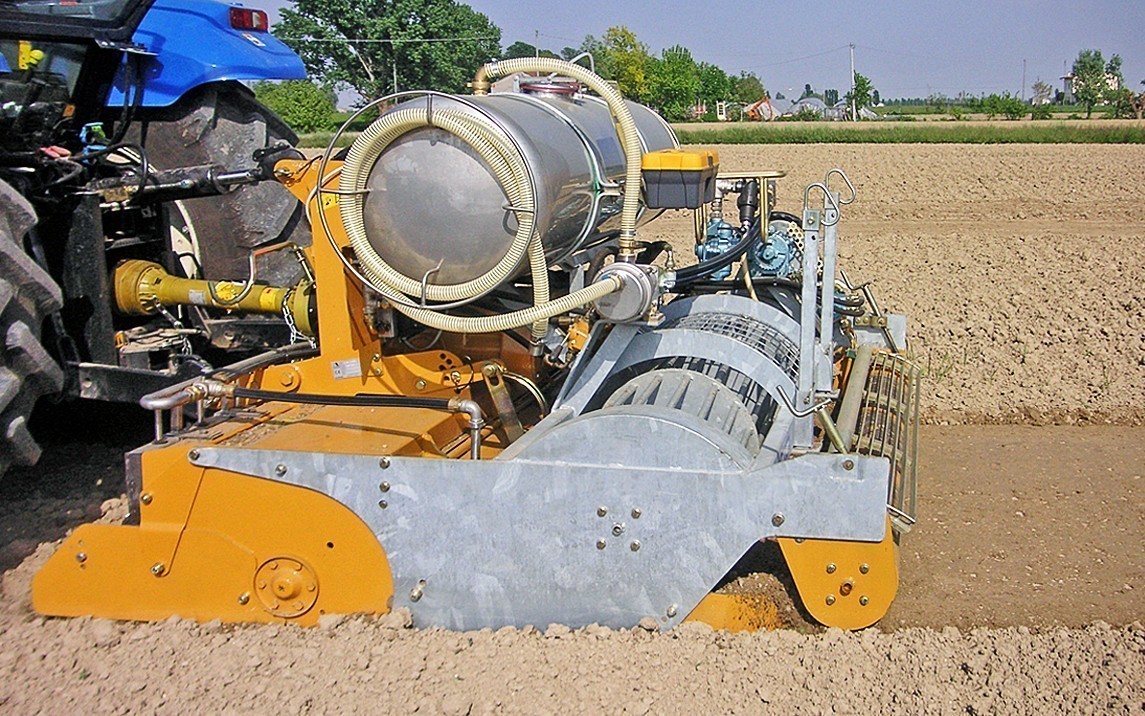

La machine est constituée d’une structure galvanisée (1), et elle est équipée de :

–Fraiseuse (2) pour localiser et mélanger le produit dans le sol, suivie d’un rouleau à cage compacte-sol (3), et enfin d’un rouleau lisseur motorisé (4) qui scelle et compacte mieux le sol.  Pour compléter l’installation, la citerne de produit acier inox (5), la pompe doseuse CDS-John Blue à débit variable LM 2455 (6), une série d’anti-goutte (7),  la pompe de soutirage hydraulique inox (8), le compartiment pour les notices (9) (qui renferme le manuel d’instructions) et le réservoir lave-mains (10).

Fonctionnement de la machine

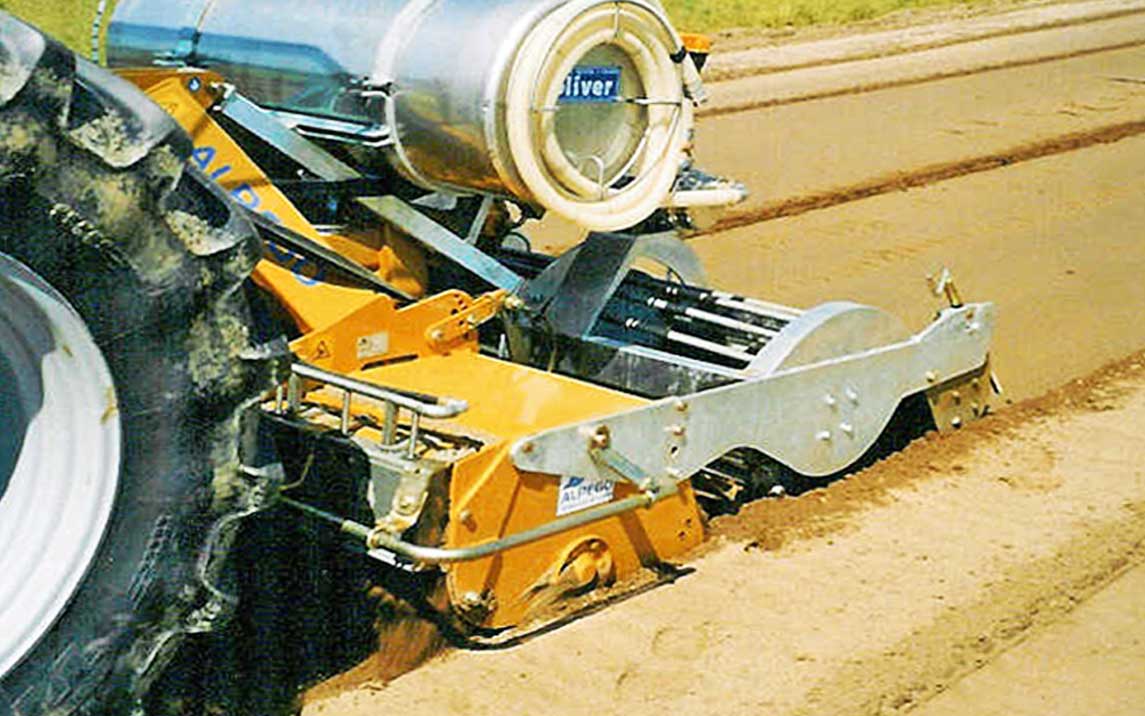

Rupteur mélangeur (A)

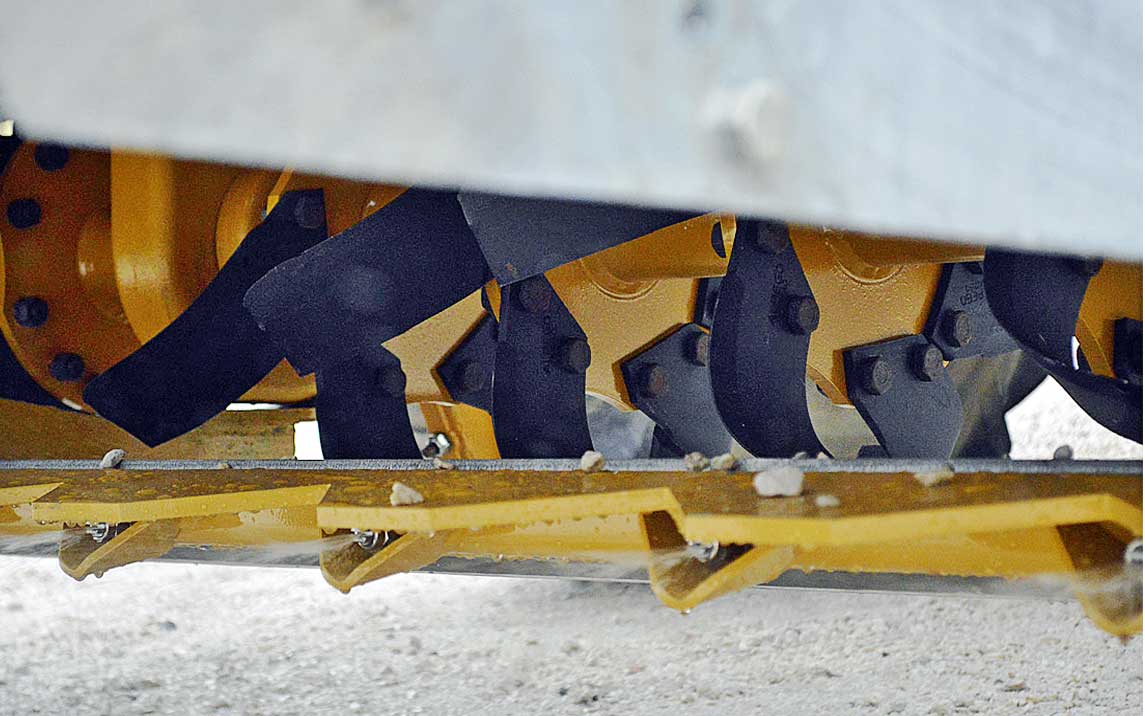

La phase de mélange du produit dans le sol se fait avec une fraiseuse novatrice (A).

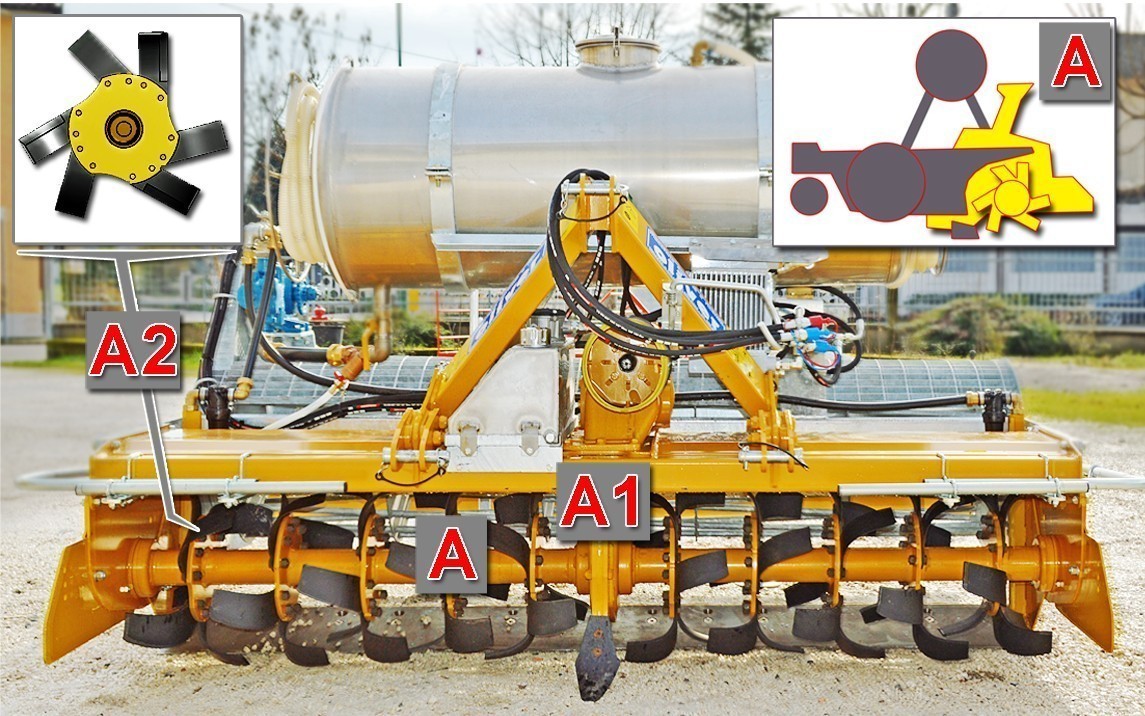

Elle est en effet équipée d’un rupteur qui est activé grâce à un couple conique central (A1), à vitesse variable avec une boîte de vitesses à 4 rapports, ce qui actionne également aux rupteurs latéraux (ces derniers sont munis de 6 couteaux (A2) pour chaque bride) qui arrivent ainsi à atteindre une profondeur de 15 à 22 cm.

Ils permettent de maintenir bas le rapport de tours du tracteur et la puissance engagée.

Citerne de produit acier inox (B)

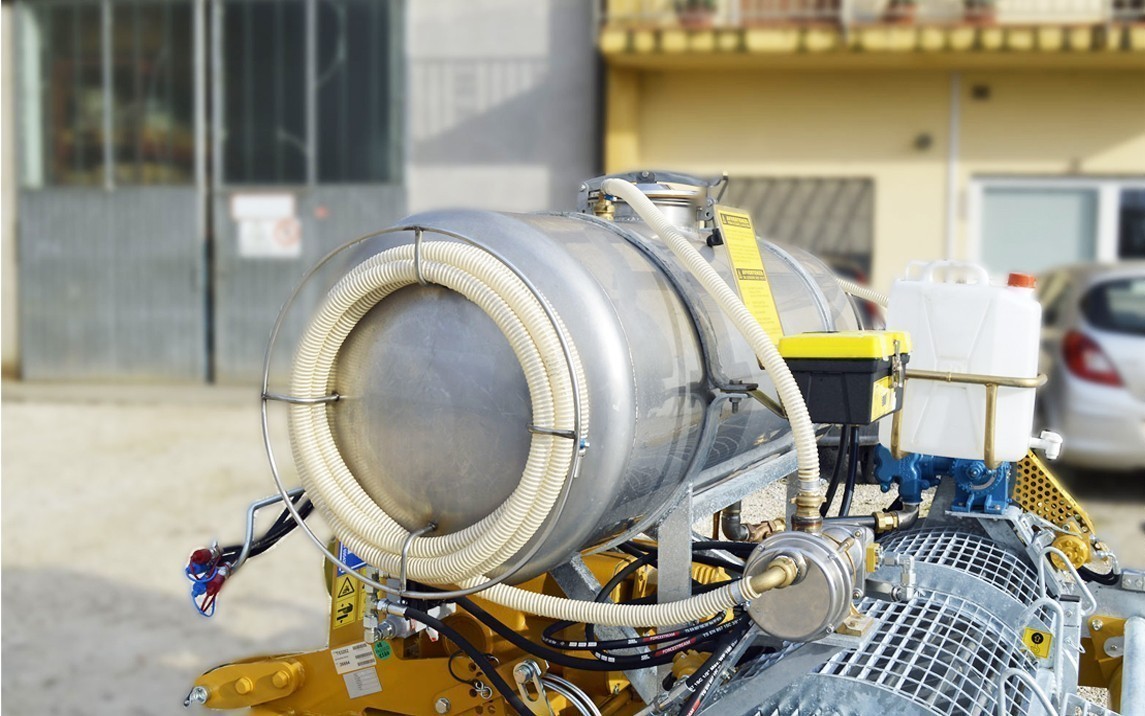

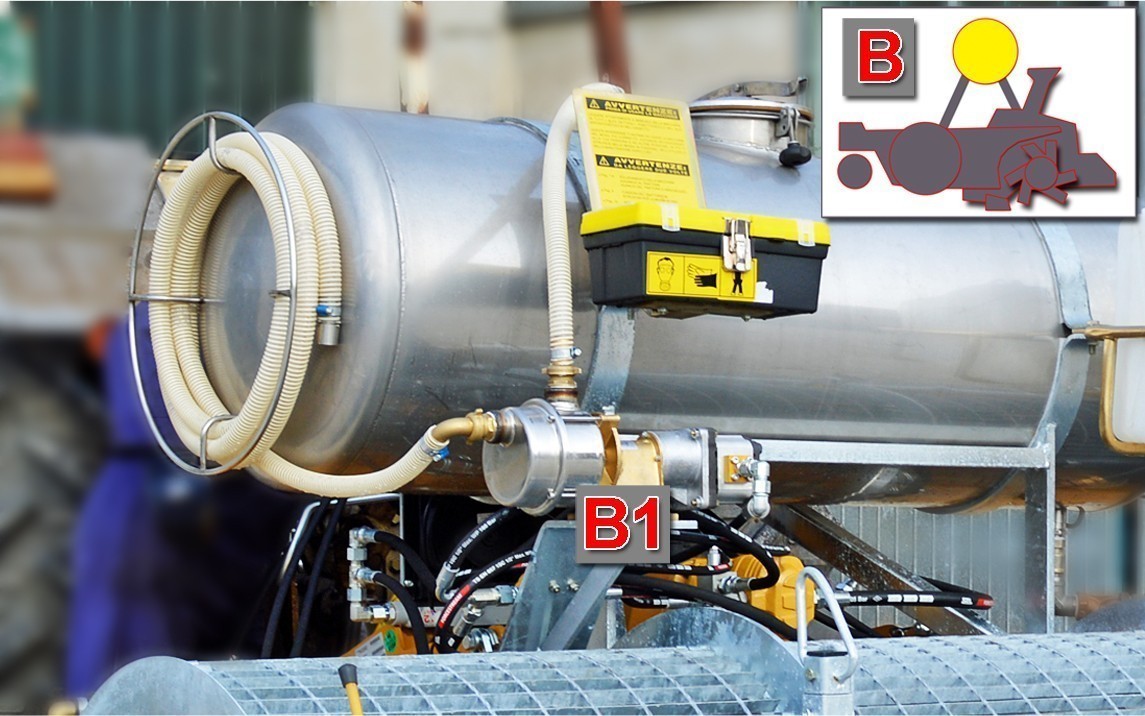

Équipée d’une pompe acier inox (B1) pour le soutirage du produit, fixée à bord de la machine et utilisée également pour le lavage du réservoir .

Installation de distribution (C)

La structure compacte de BRAVA 2003

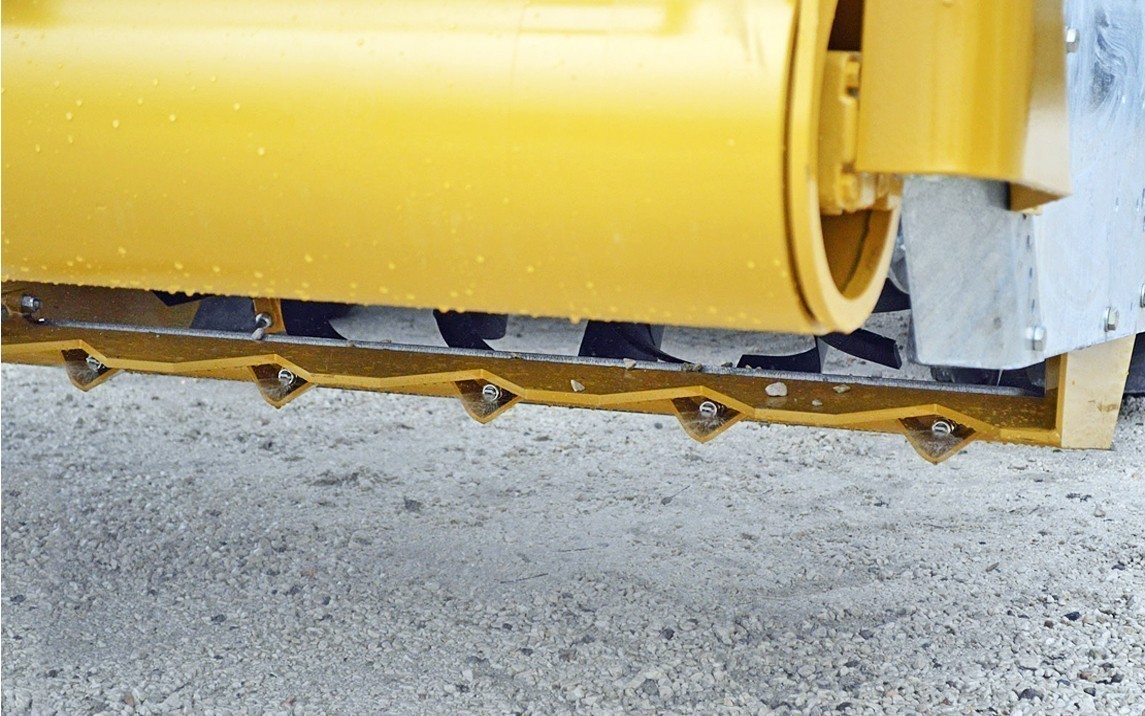

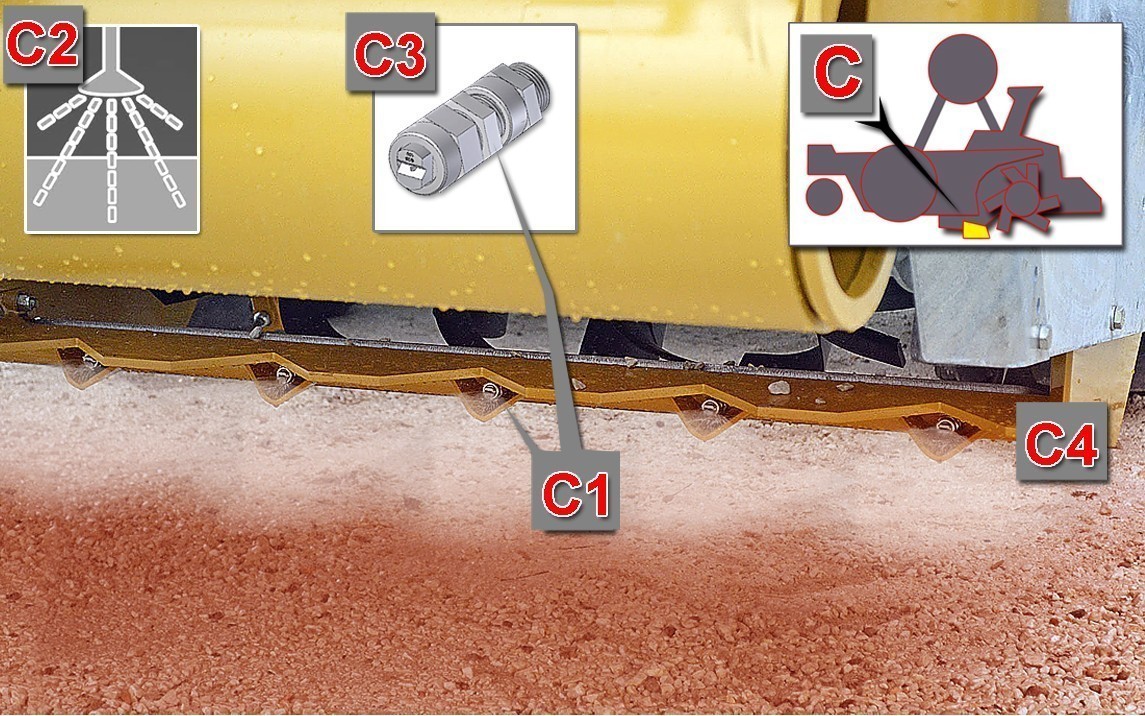

permet la localisation de la solution fumigante dans la zone avant, où le produit liquide est distribué à l’aide d’un groupe de distribution (C) acier inox, constitué de 10 buses (C1) avec jets en éventail (C2) qui vaporisent à une pression différente selon la quantité de produit distribué (environ 1-2 atm), couvrant toute la surface à traiter.

Lorsque la machine est soulevée par le tracteur, les anti-gouttes (C3) arrêtent le flux de produit de manière à éviter des pertes inutiles.

Ils se rouvriront lorsque le tracteur commencera un autre passage.

L’équipement est capoté avec une structure en auvent particulière, en tôle soudée (C4). Il est alimenté par la pompe CDS – JOHN BLUE à débit variable, qui règle le dosage.

.

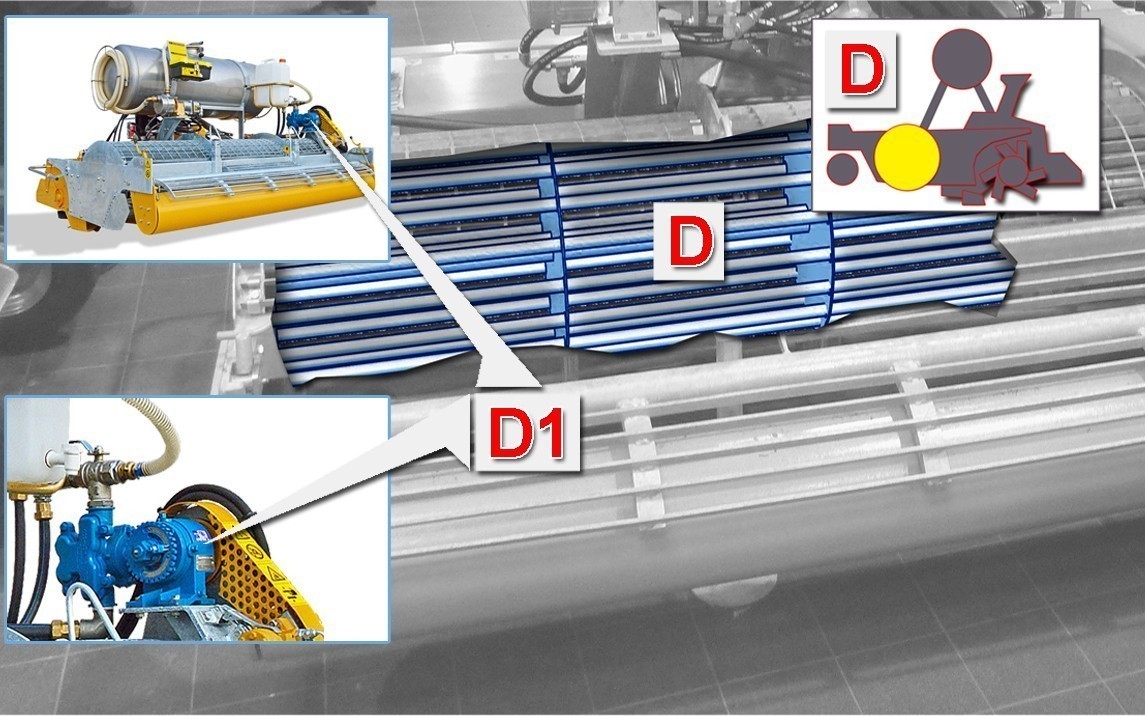

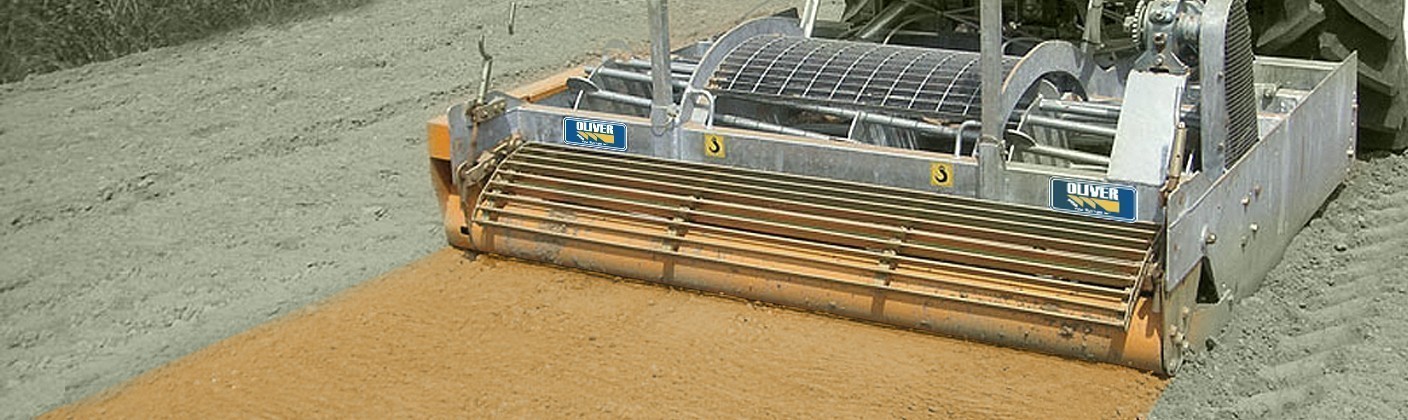

Rouleau compacteur à cage (D)

-maintient la profondeur de travail constante

–compacte le sol

–supporte la machine

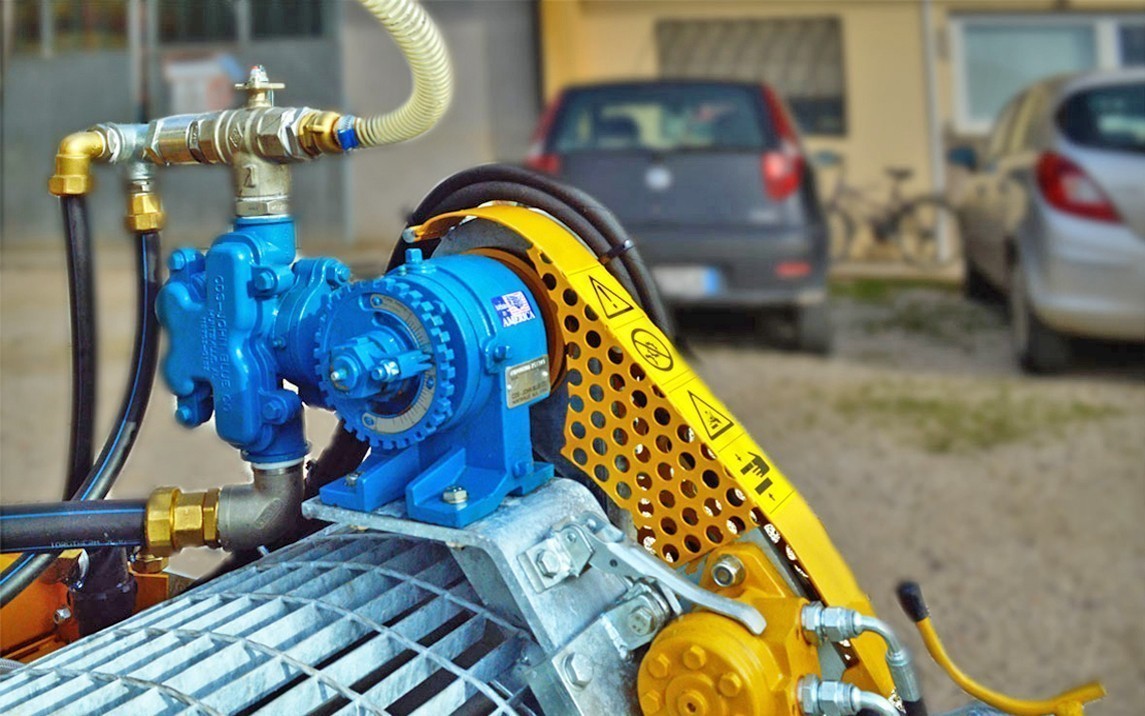

–actionne le mouvement de la pompe CDS – JOHN BLUE

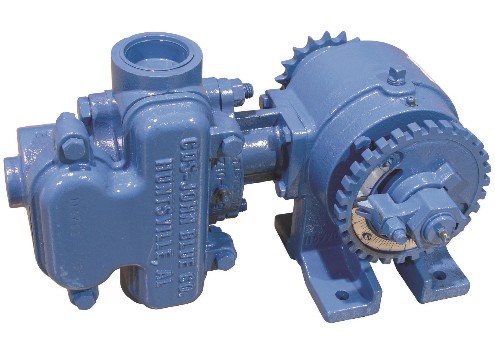

La pompe volumétrique à débit variable CDS – John Blue (D1) distribue de 0 à 90 l mp, indépendamment de la vitesse d’avancement. Elle est raccordée à la citerne avec des raccordements et tuyaux acier inox, filtres sur l’aspiration et sur le soutirage.

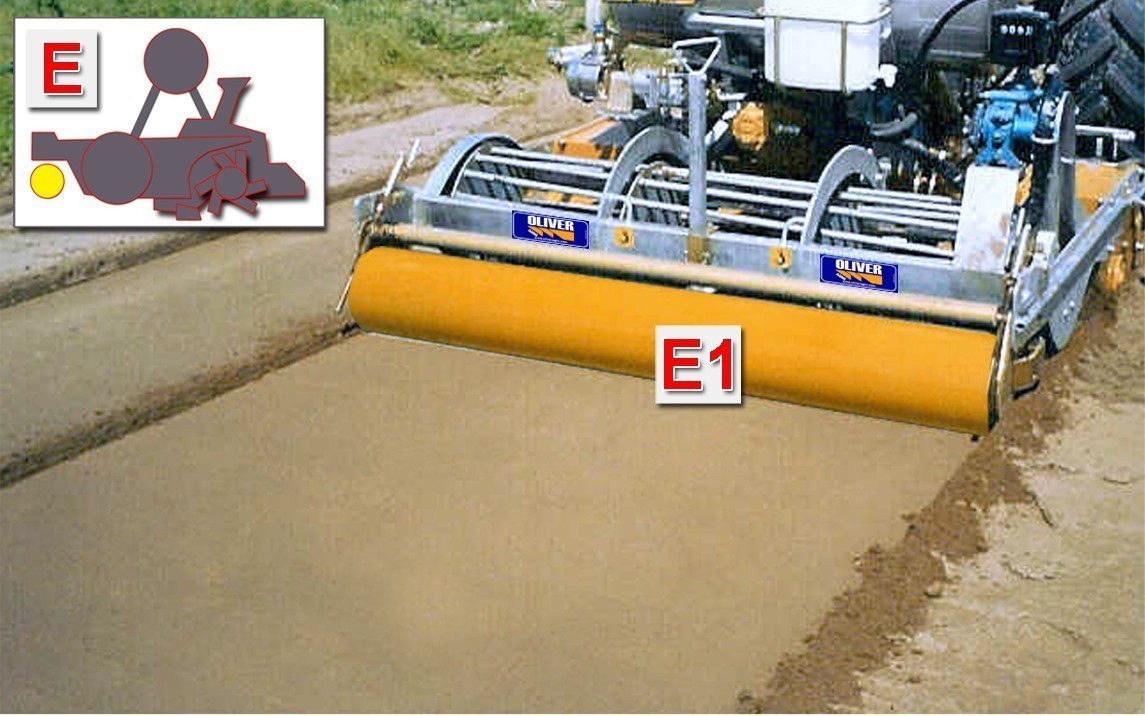

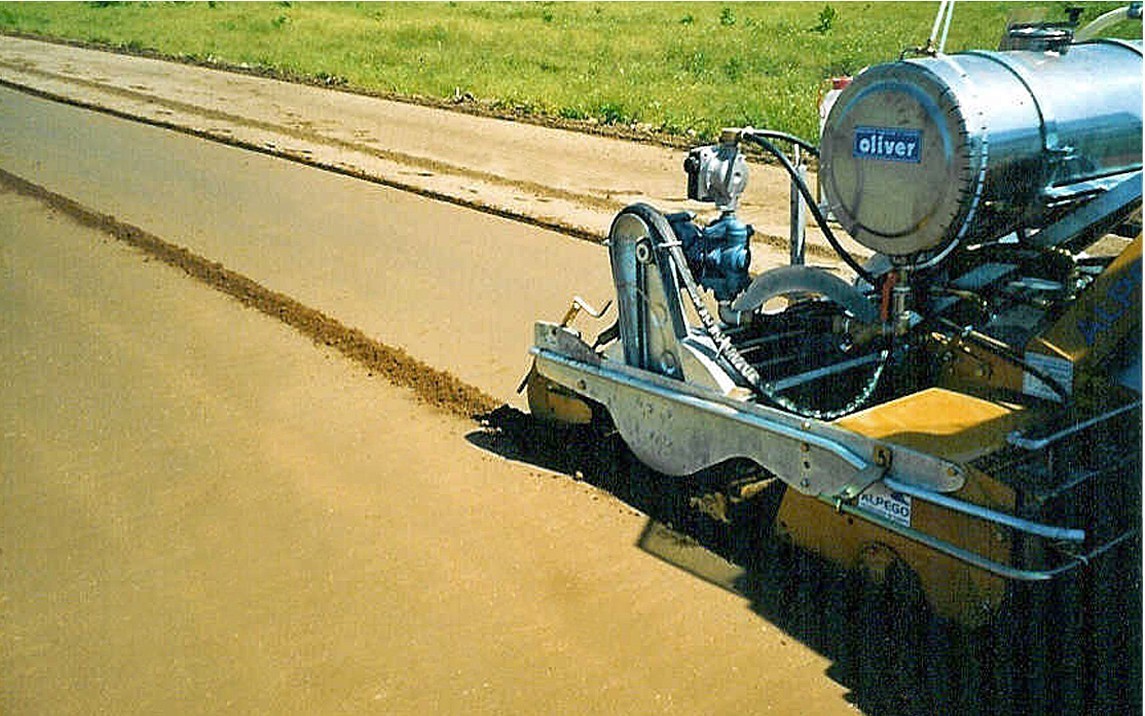

ÉTANCHÉITÉ DU SOL (E)

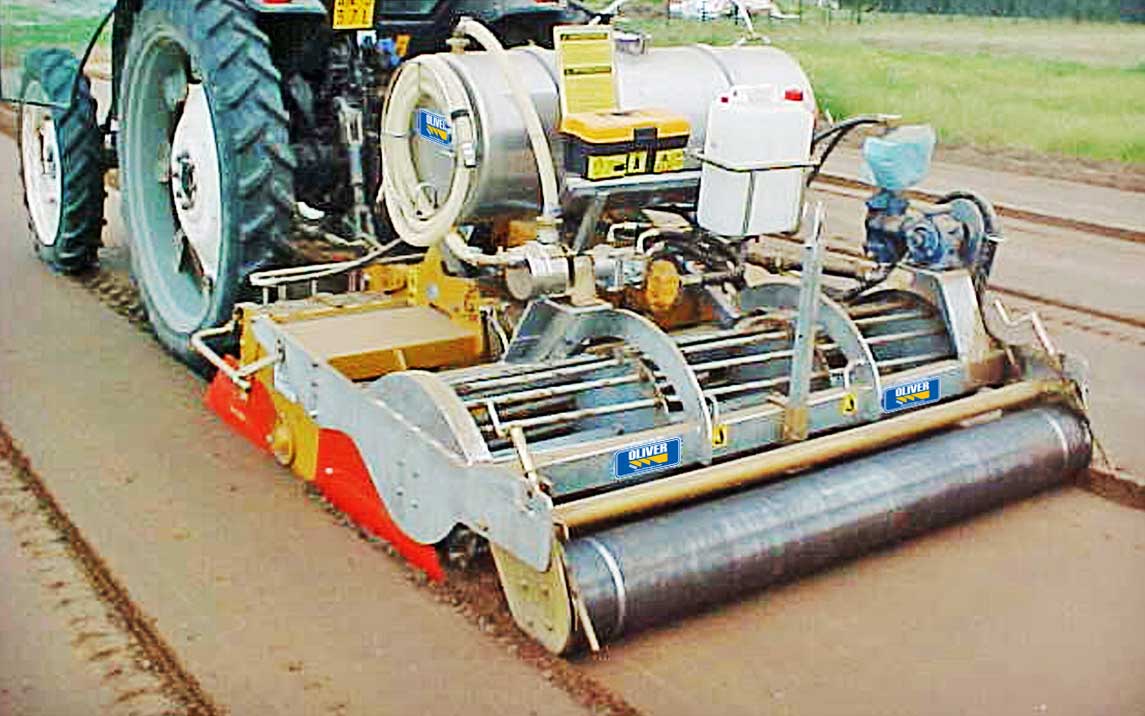

Se fait par le rouleau arrière lisse (E1), actionné par un moteur hydraulique réglable en fonction du type de sol.

Ce compactage supplémentaire de 2 à 3 cm referme « hermétiquement »  le sol, ce qui garantit l’étanchéité du gaz fumigant et réduit drastiquement la dispersion du gaz dans l’air.

Il s’ensuit un meilleur rendement du produit

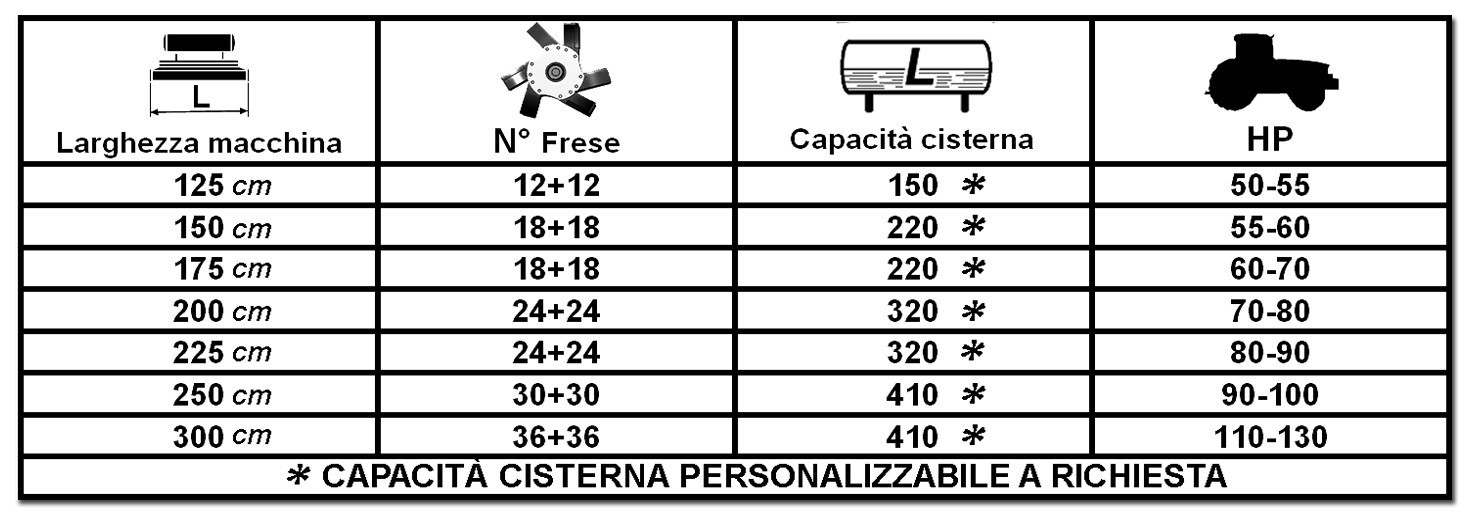

Versions
