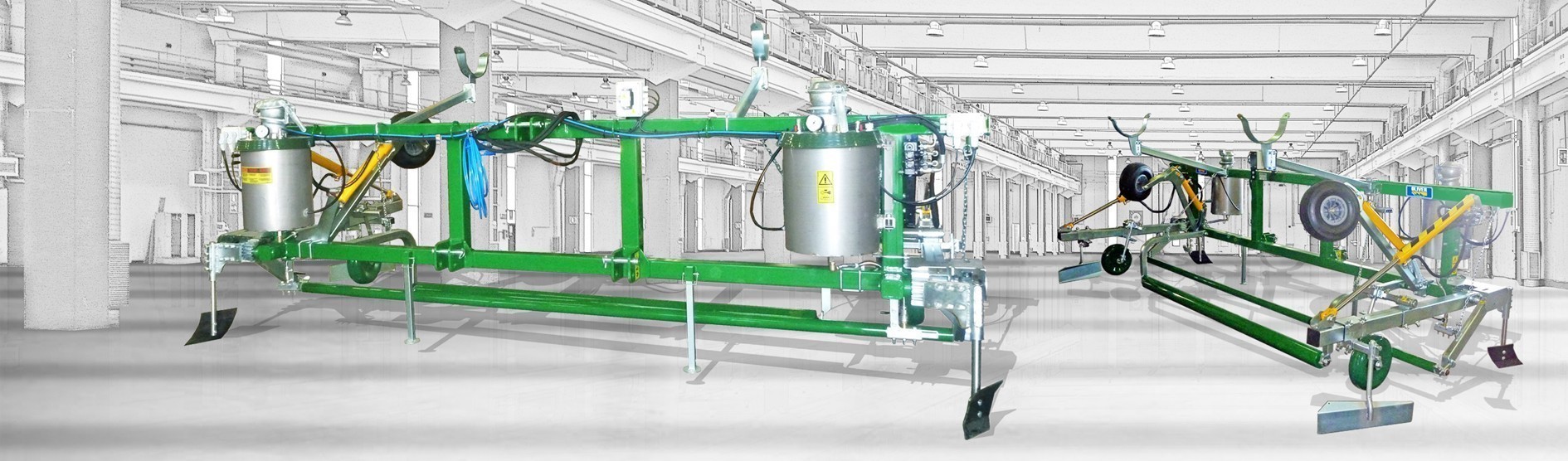

Dérouleuse colleuse film plastique

Le paillage parfait

Description

Dérouleuse colleuse de film plastique, la machine idéale pour le paillage, la solarisation et le film barrière

La dérouleuse colleuse de film plastique est une machine tractée qui, grâce à ses applications, effectue :
-la pose de film barrière

-le film pour la solarisation

-le paillage

Elle garantit d’excellents résultats dans l’étanchéité du sol, grâce à la précision du déroulement et de l’interruption du film plastique.

Le dérouleuse colleuse de film plastique de l’entreprise Oliver Agro est une machine pailleuse, utilisée pour poser le film de protection, notamment TIF ou VIF, en le scellant uniformément avec une colle spéciale pour éviter la dispersion du produit fumigant dans l’atmosphère. Grâce à la dérouleuse colleuse de film plastique de l’entreprise Oliver Agro, il sera possible d’obtenir une fermeture hermétique et la solarisation qui s’ensuit, agissant également comme herbicide.

Configuration de la machine:

Caractéristiques techniques

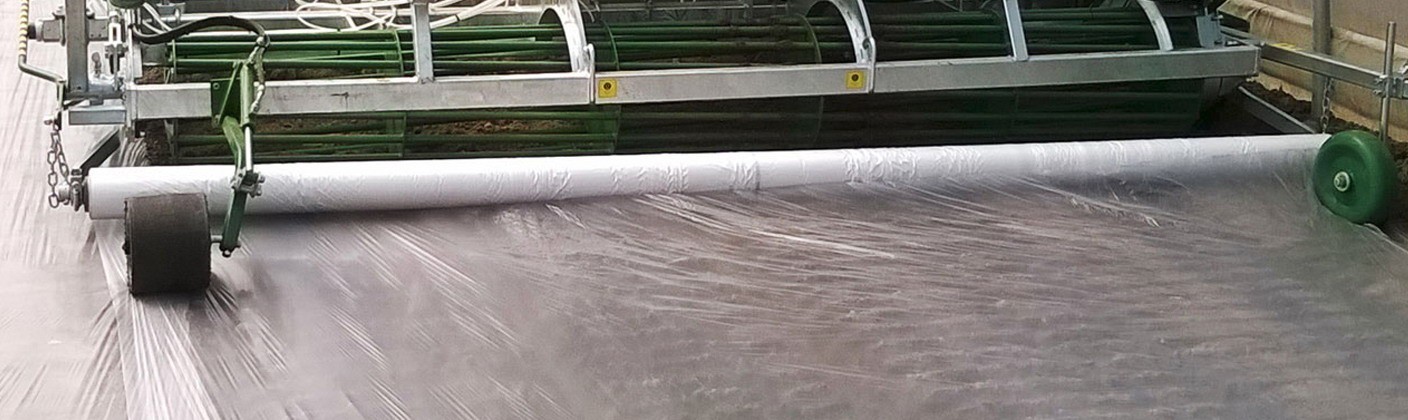

Dérouleuse de film plastique

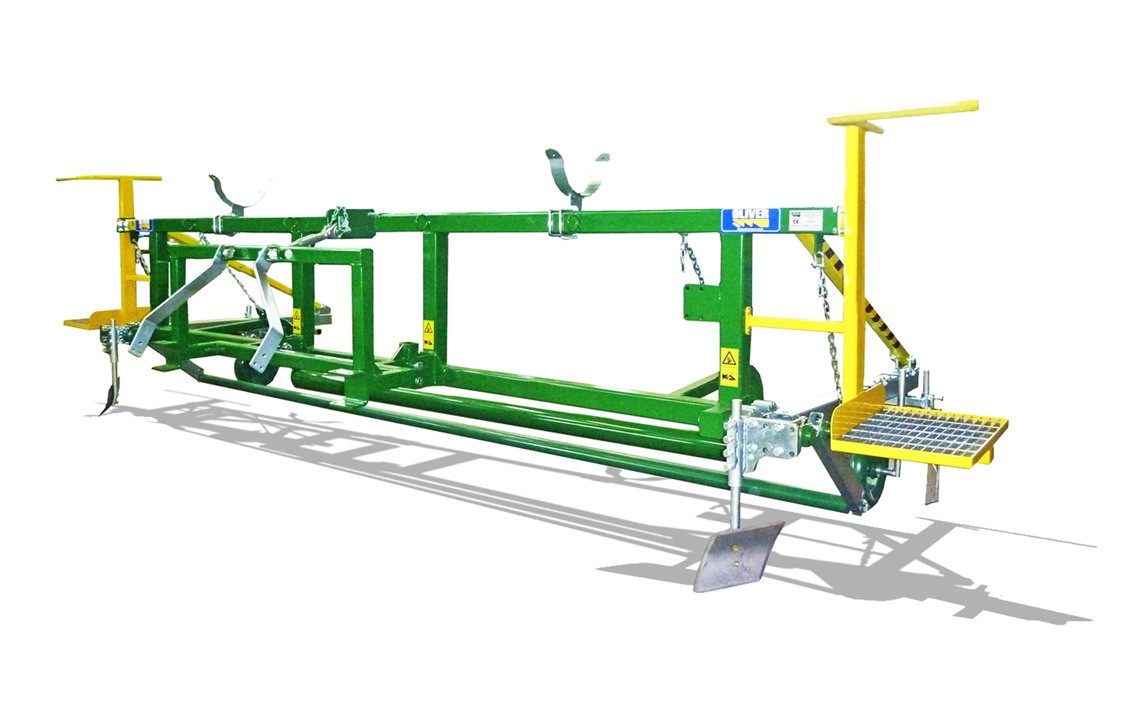

Châssis

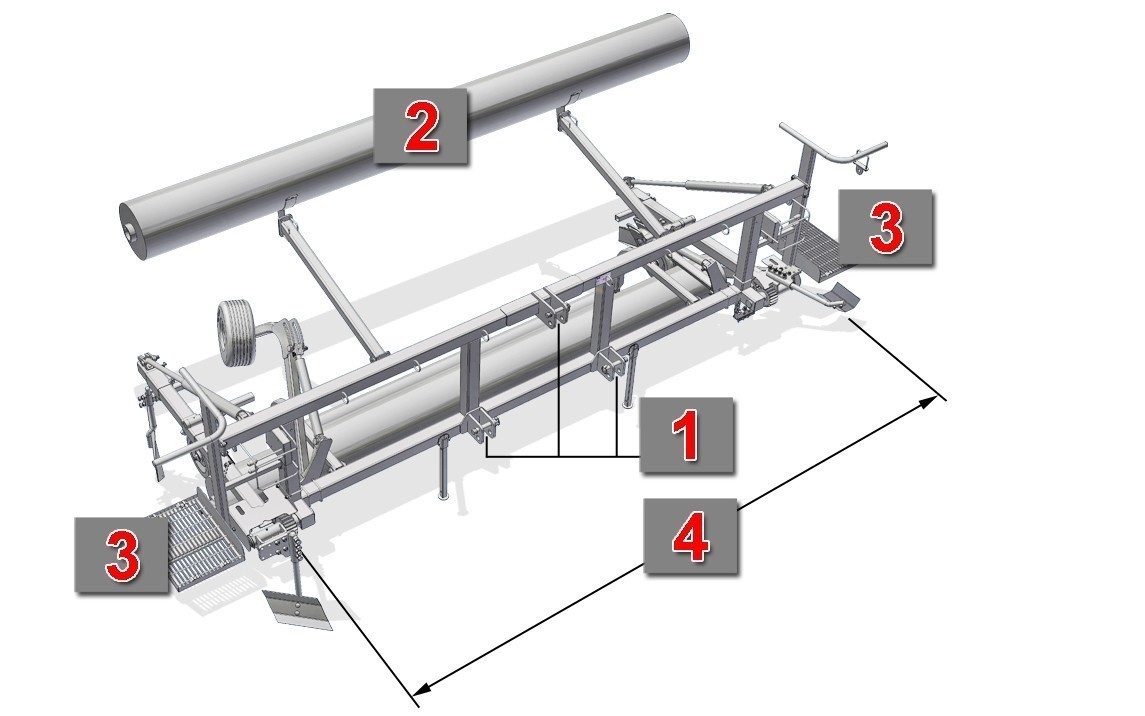

Comprend un troisième point (1), un porte-bobines de secours (2) et des plateformes latérales (3) pour l’opérateur.

Le châssis a des largeurs variables (4) : de 2 à 6 m, autres dimensions éventuelles sur demande.

Châssis dérouleuse de film plastique – Fonctionnement

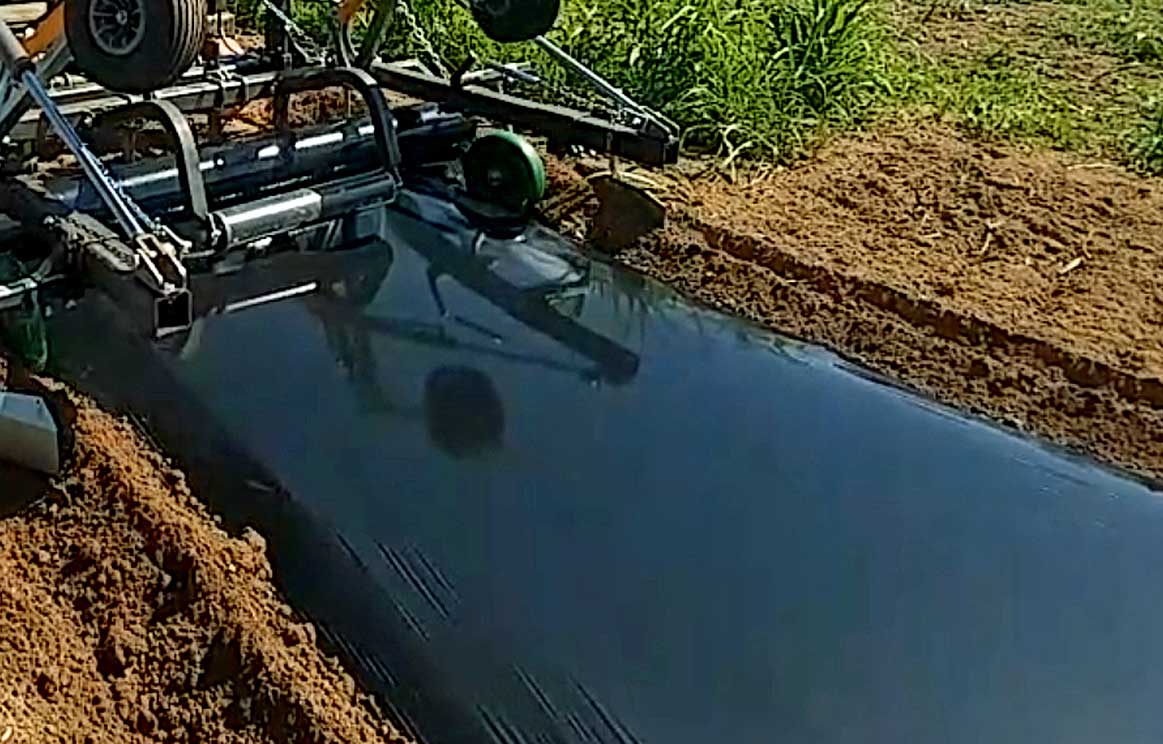

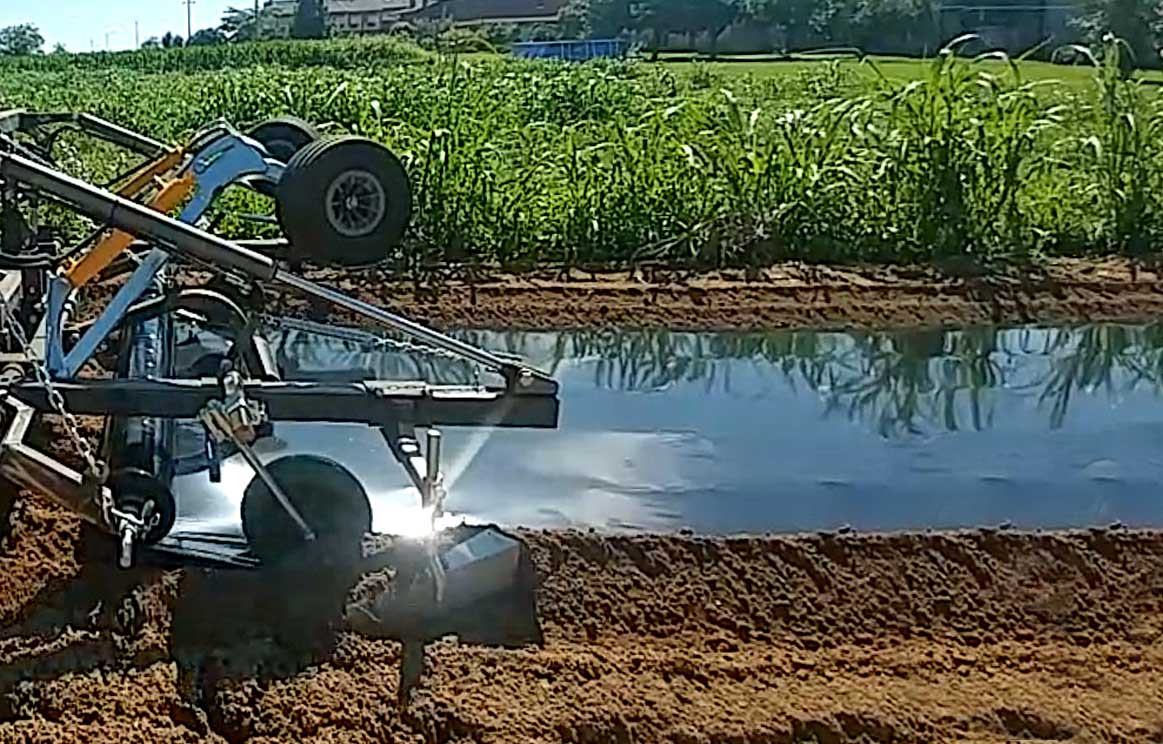

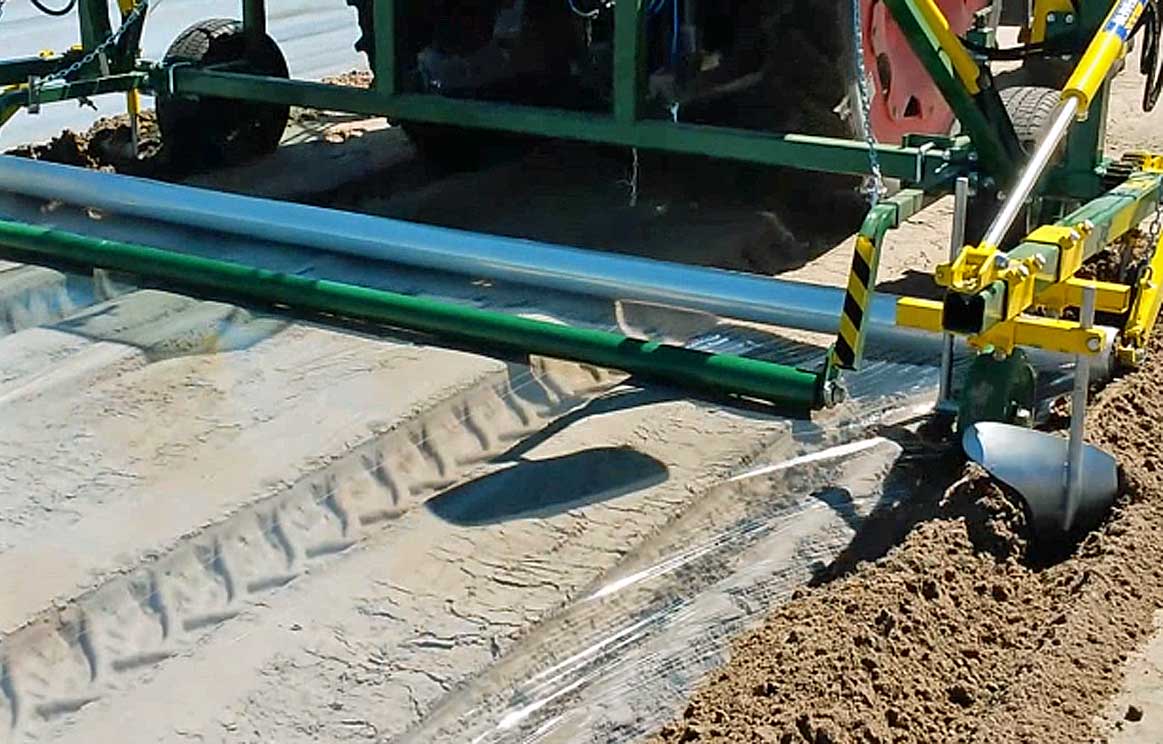

Si l’on doit effectuer le paillage de bandes individuelles de sol, le système de déroulage et d’étanchéité du film plastique est simple et efficace.

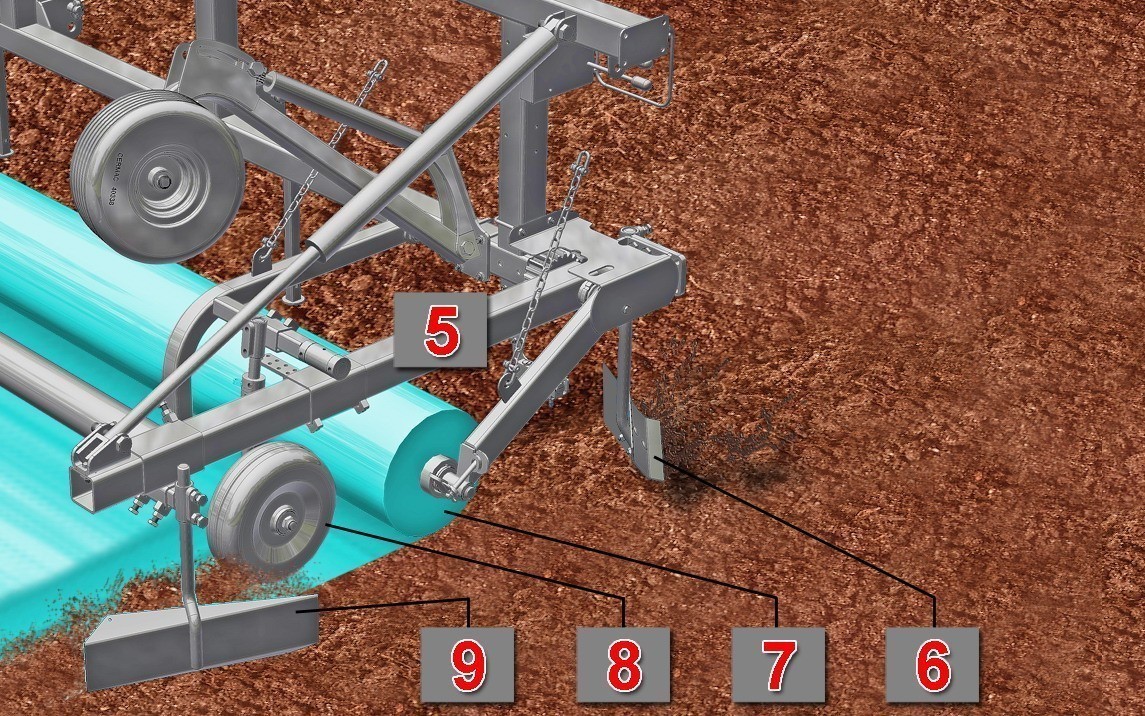

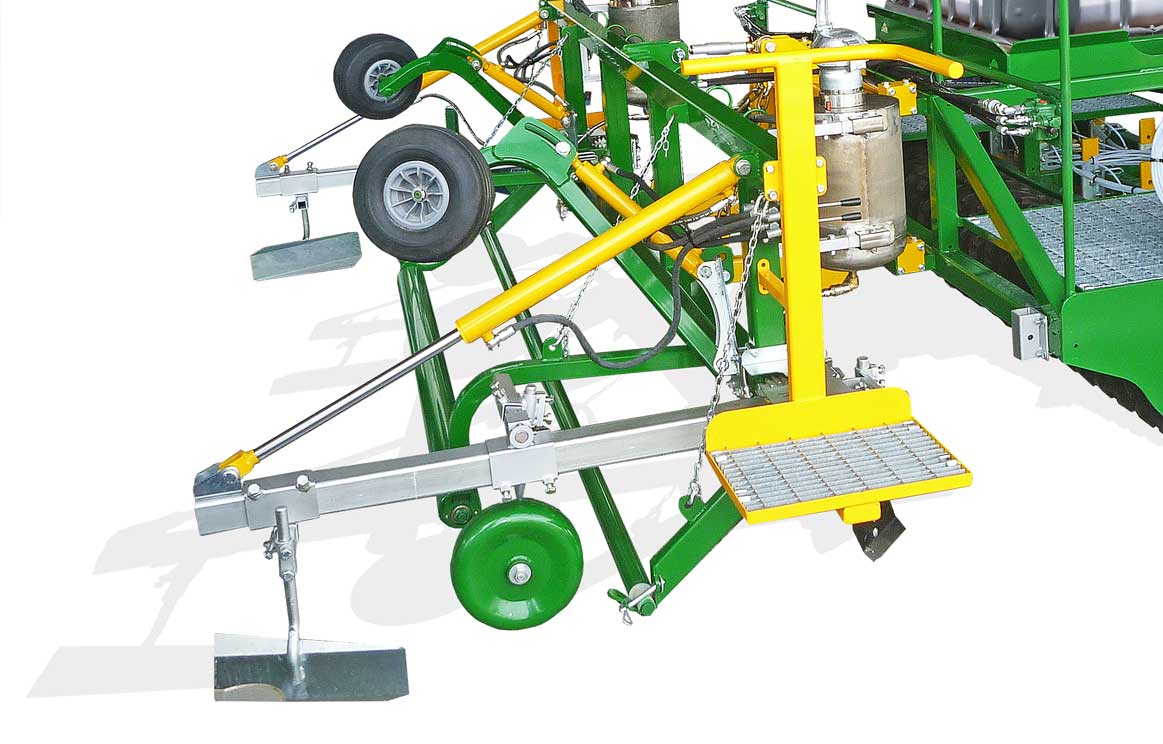

Sur chaque côté du bord film plastique, un bras basculant (5) supporte les éléments de fixation du film. Un système hydraulique permet de le soulever en cas de non utilisation.

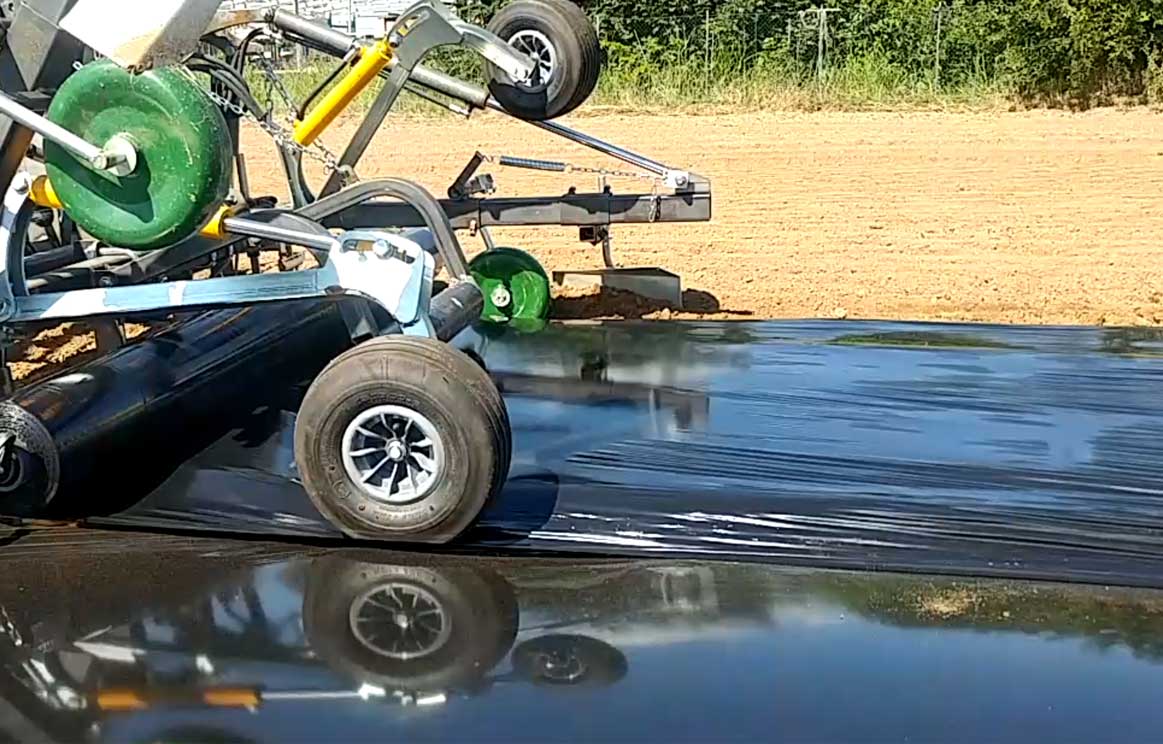

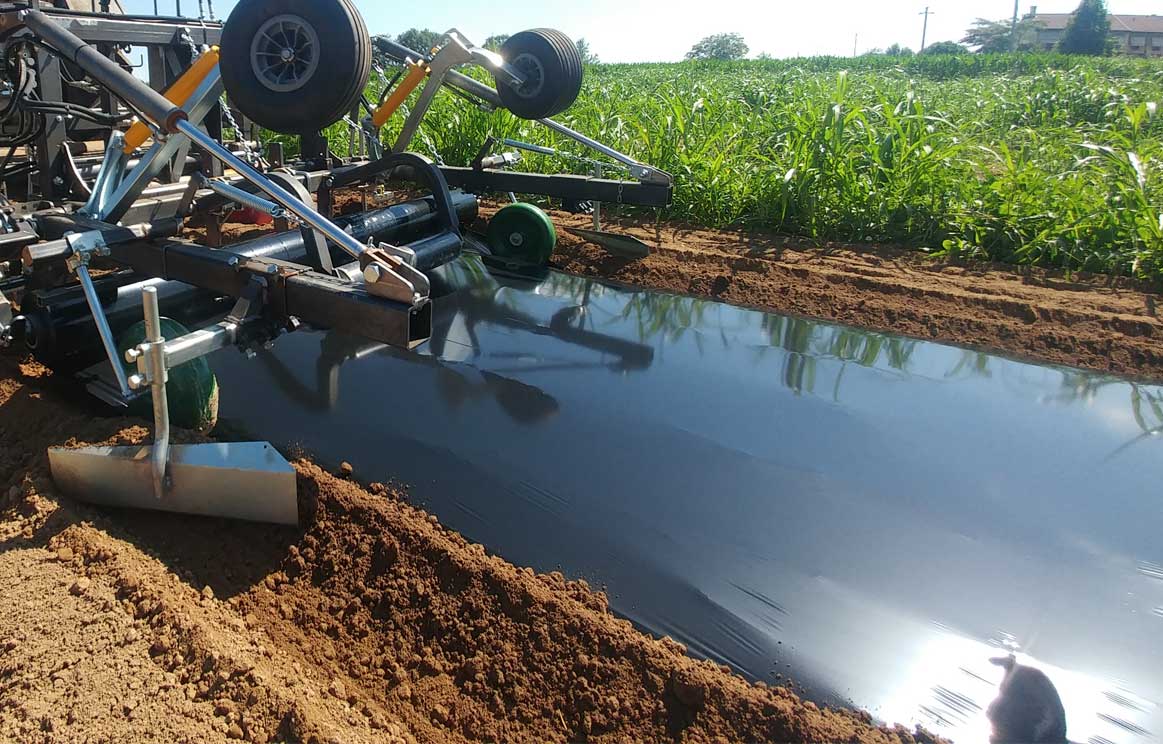

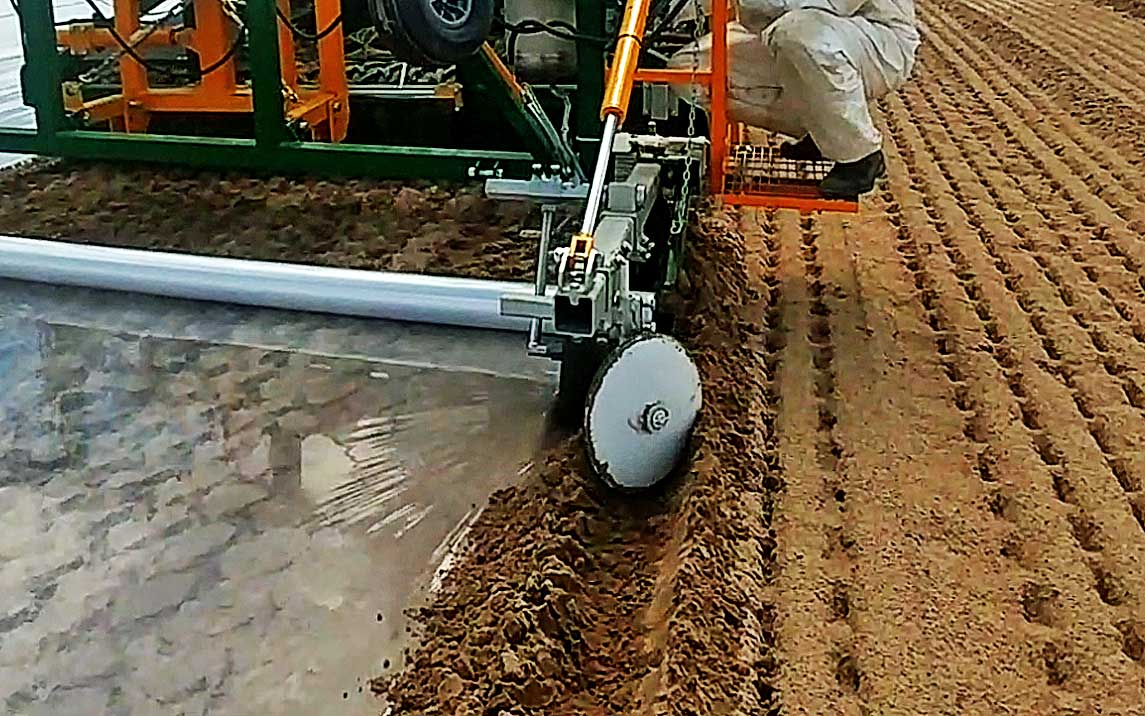

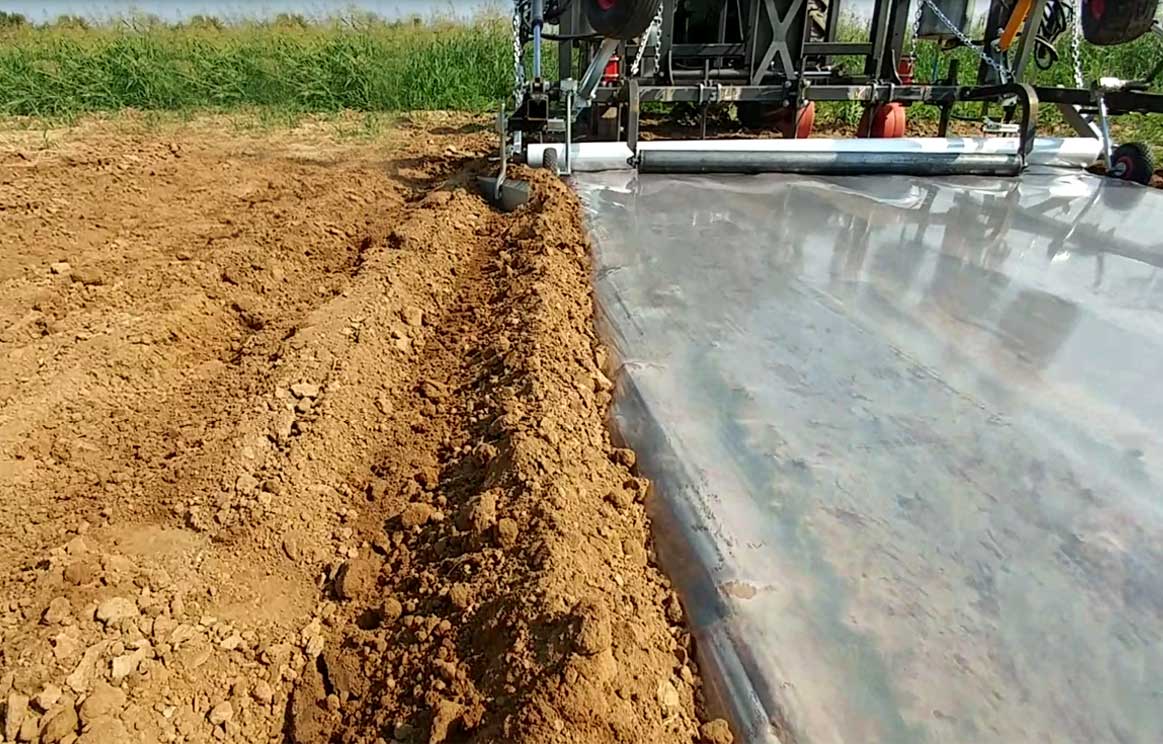

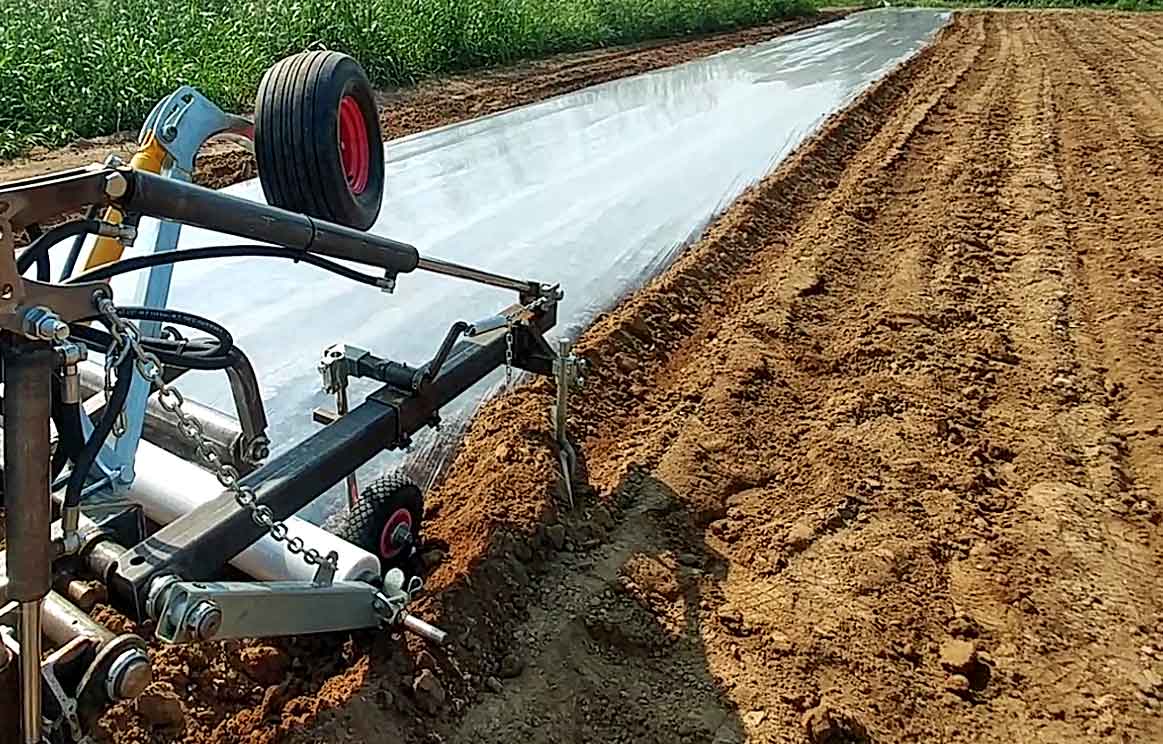

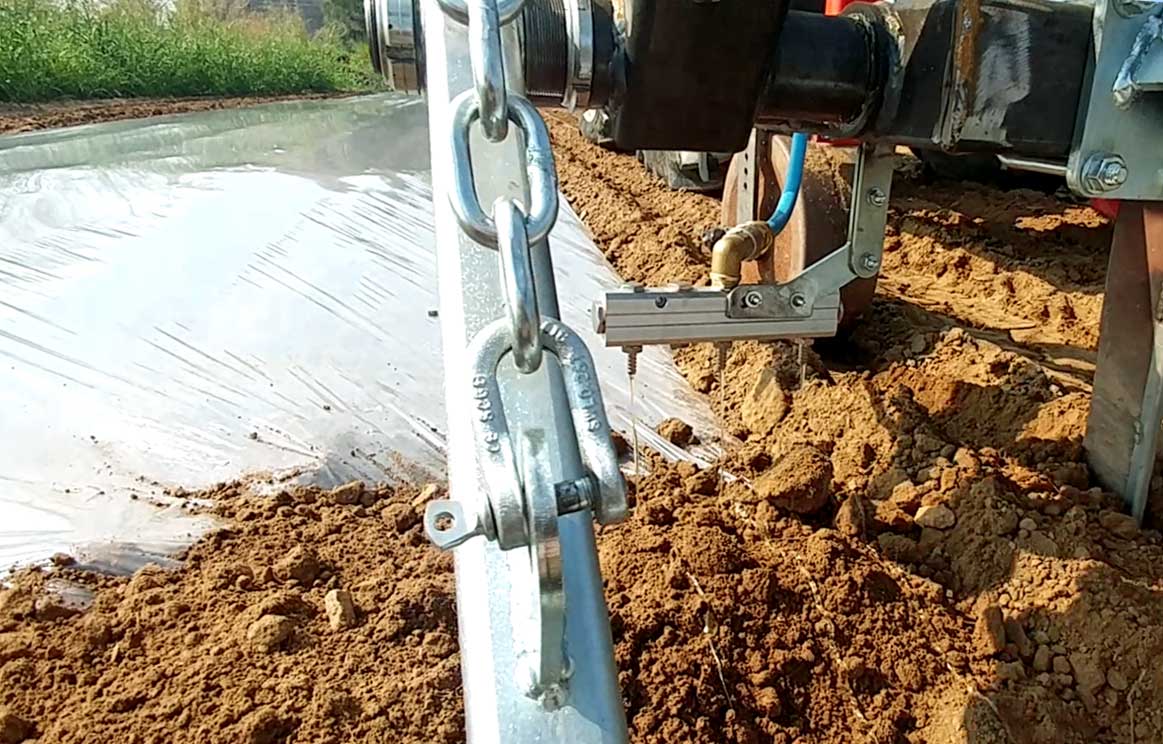

Avant la pose, un soc (6) crée un sillon où le film plastique (7) vient se poser en suivant, maintenu pressé et en place par une roue lisse (8). Un soc en queue (9) le recouvre de terre en le fixant efficacement au sol.

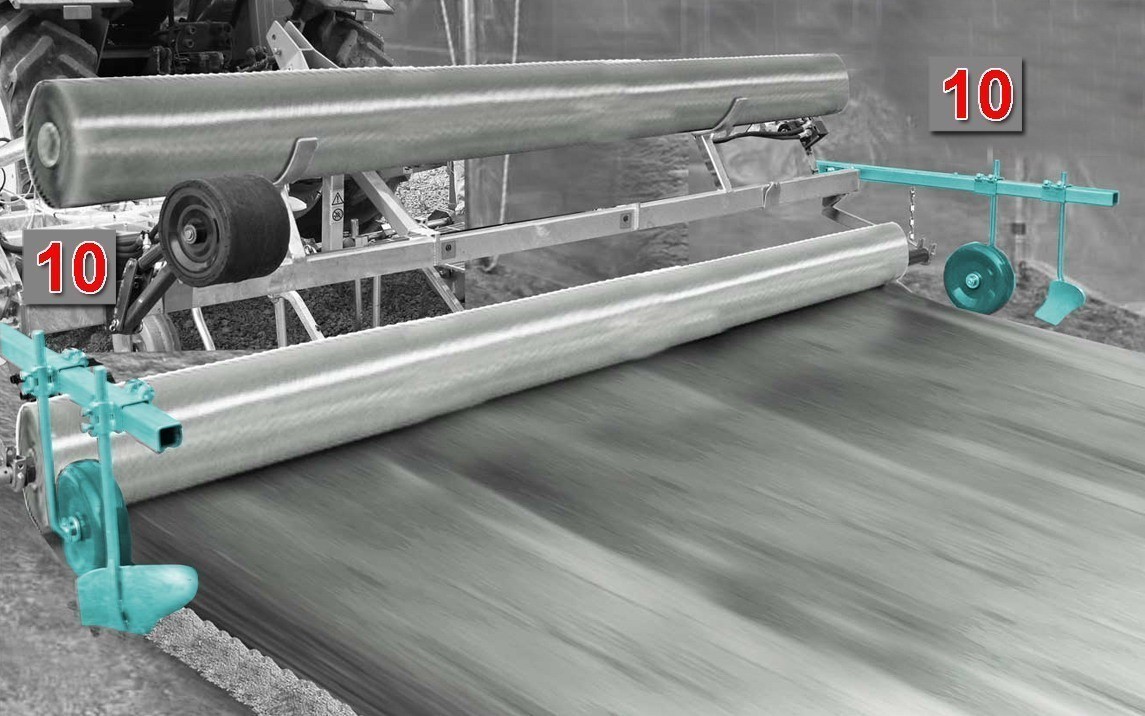

Pour recouvrir et sceller sur les deux côtés une bande donnée de sol, les bras basculants (10) sont tous deux en position de travail.

Dérouleuse colleuse film plastique

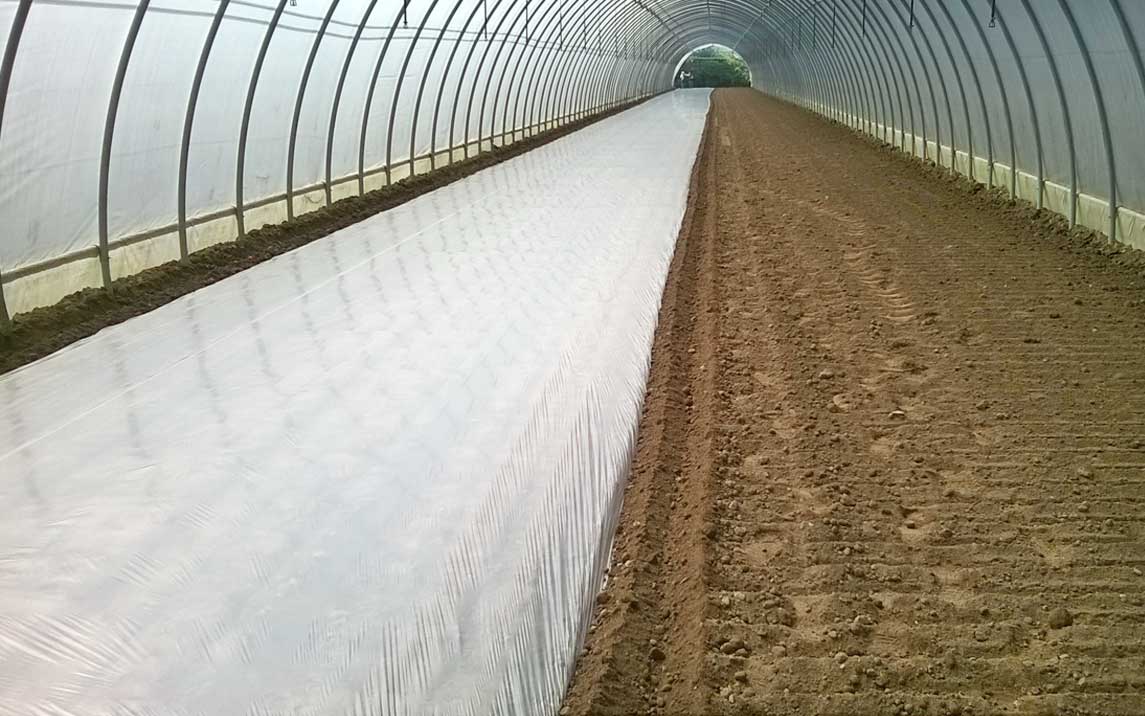

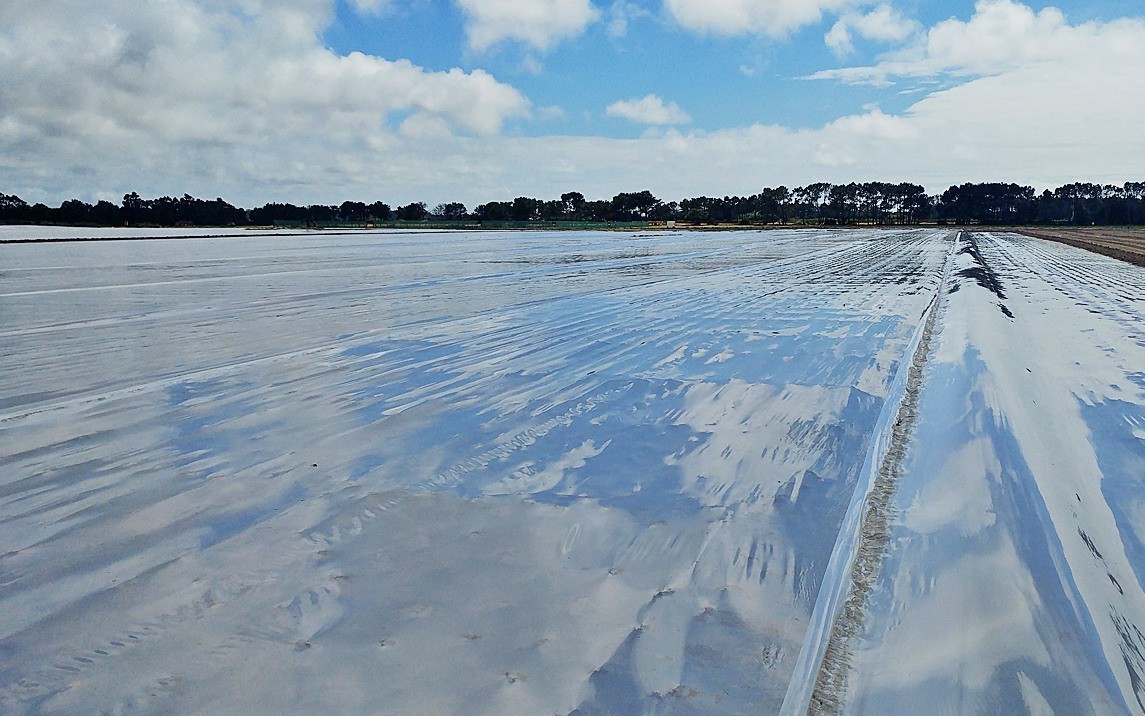

Solarisation du sol

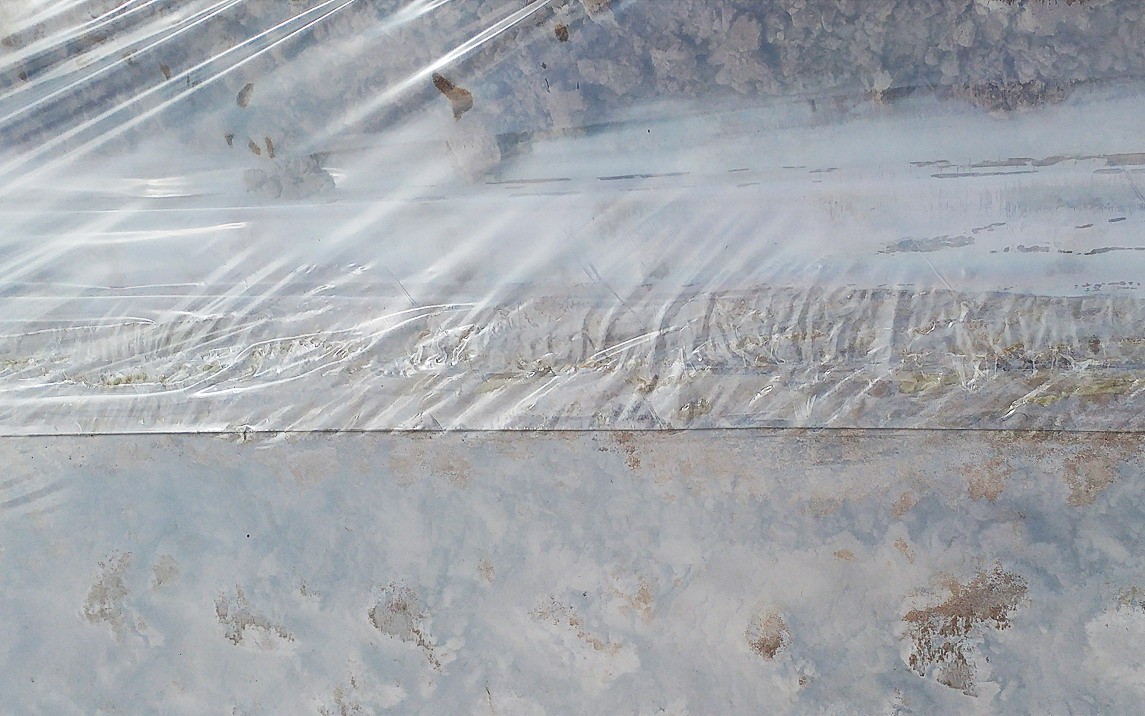

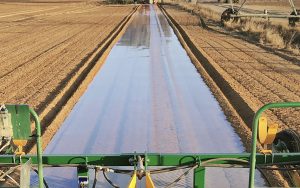

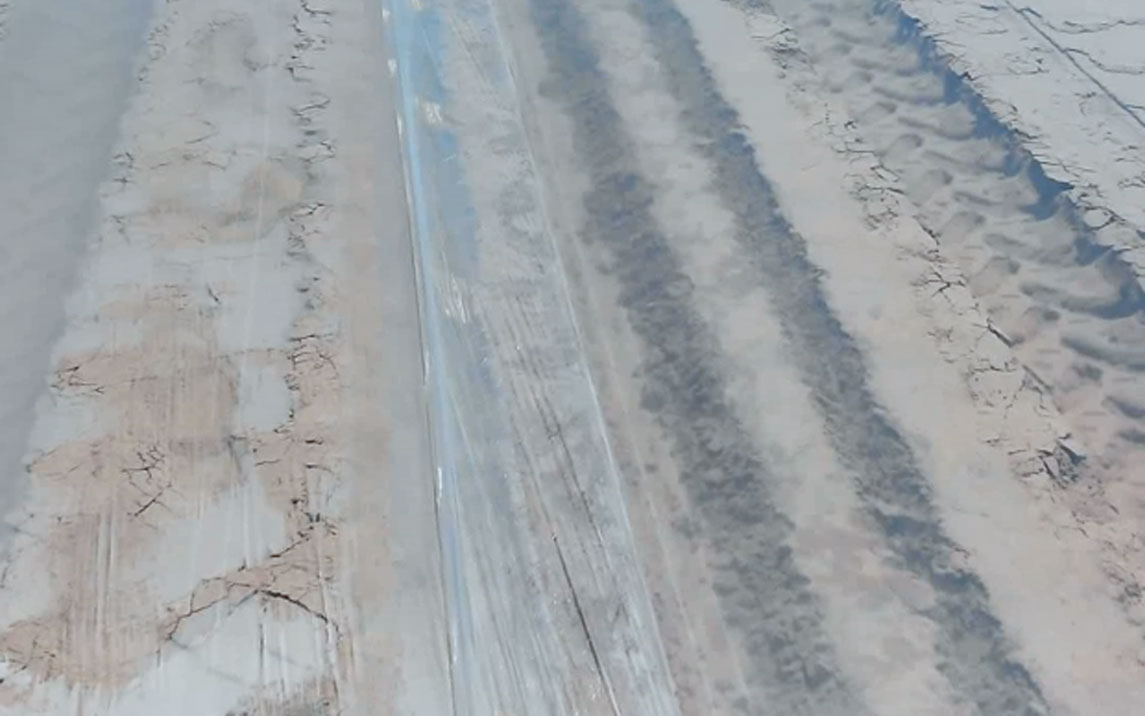

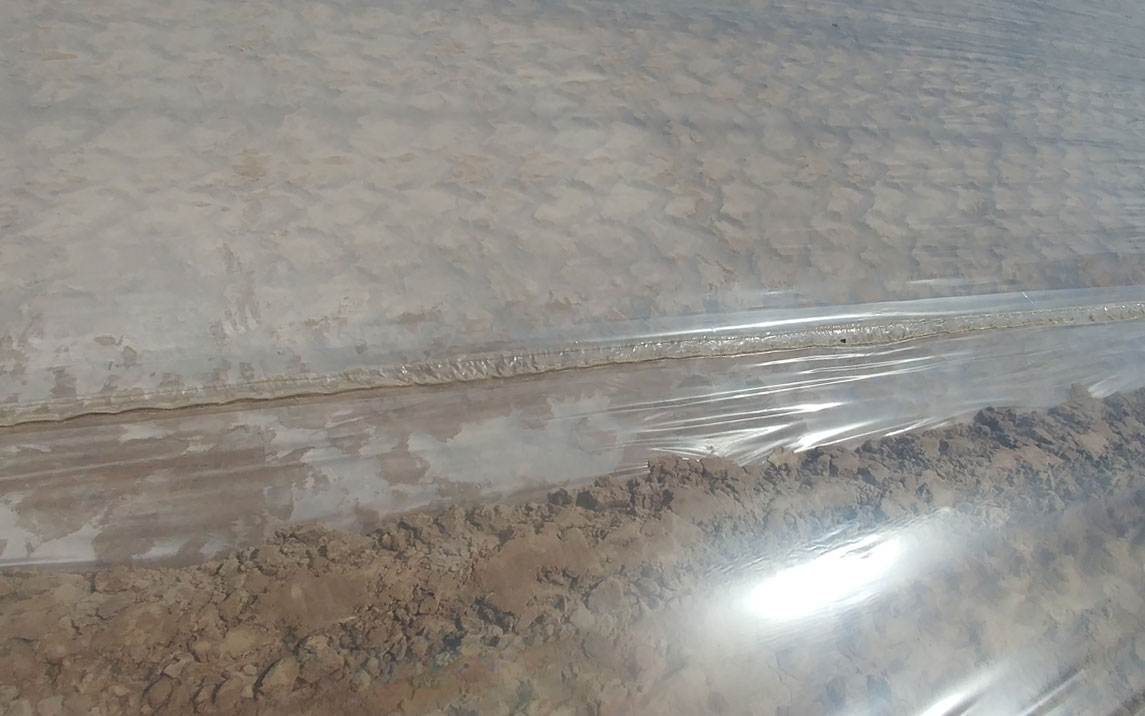

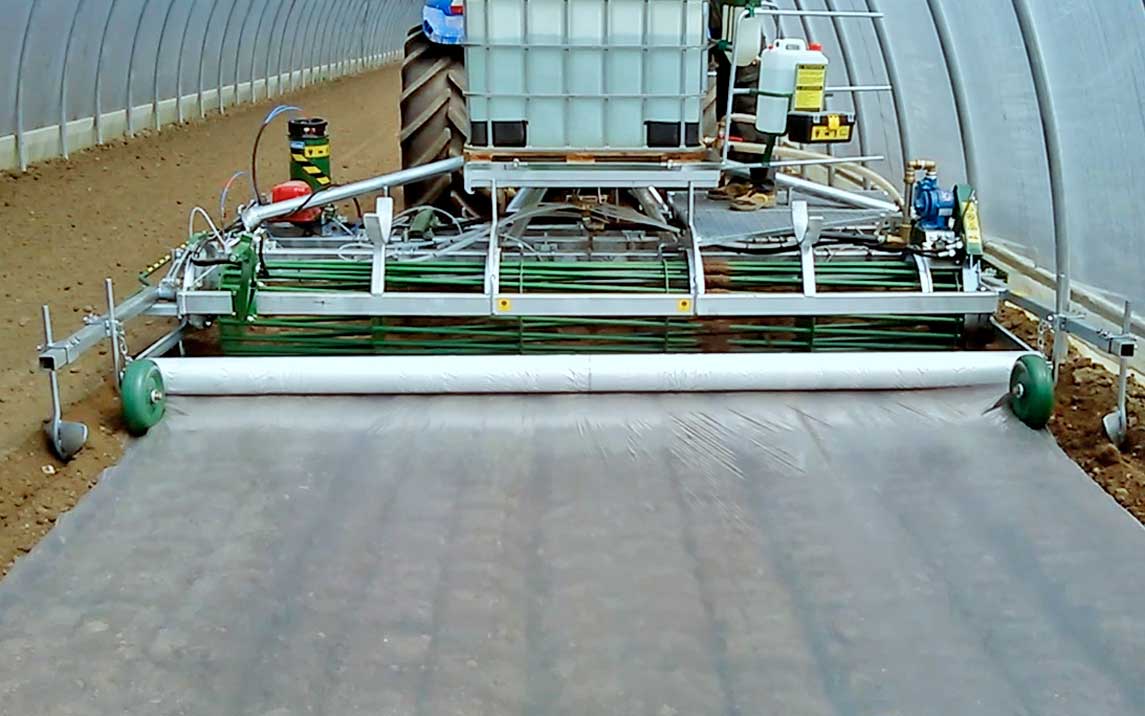

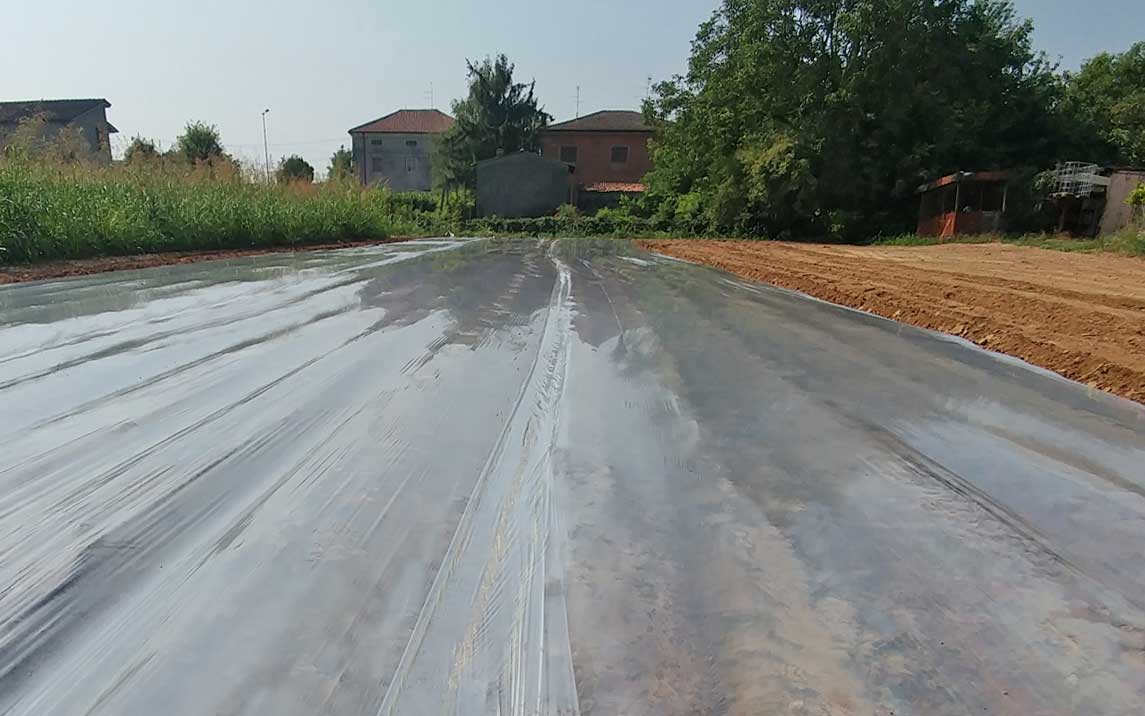

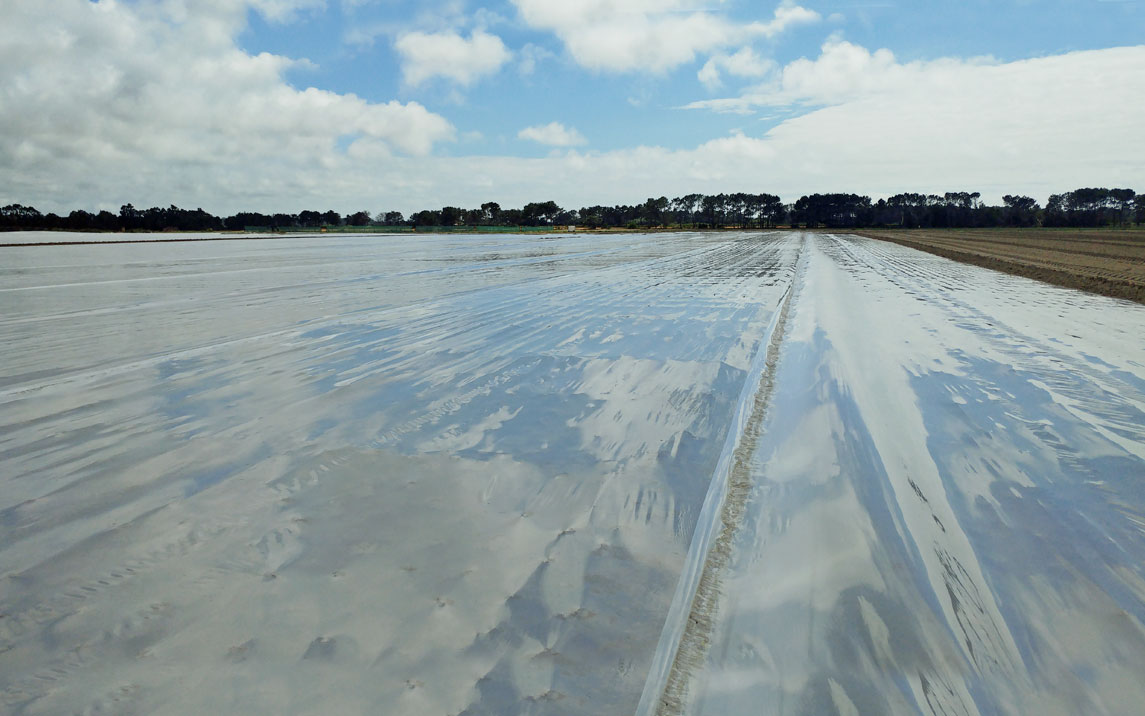

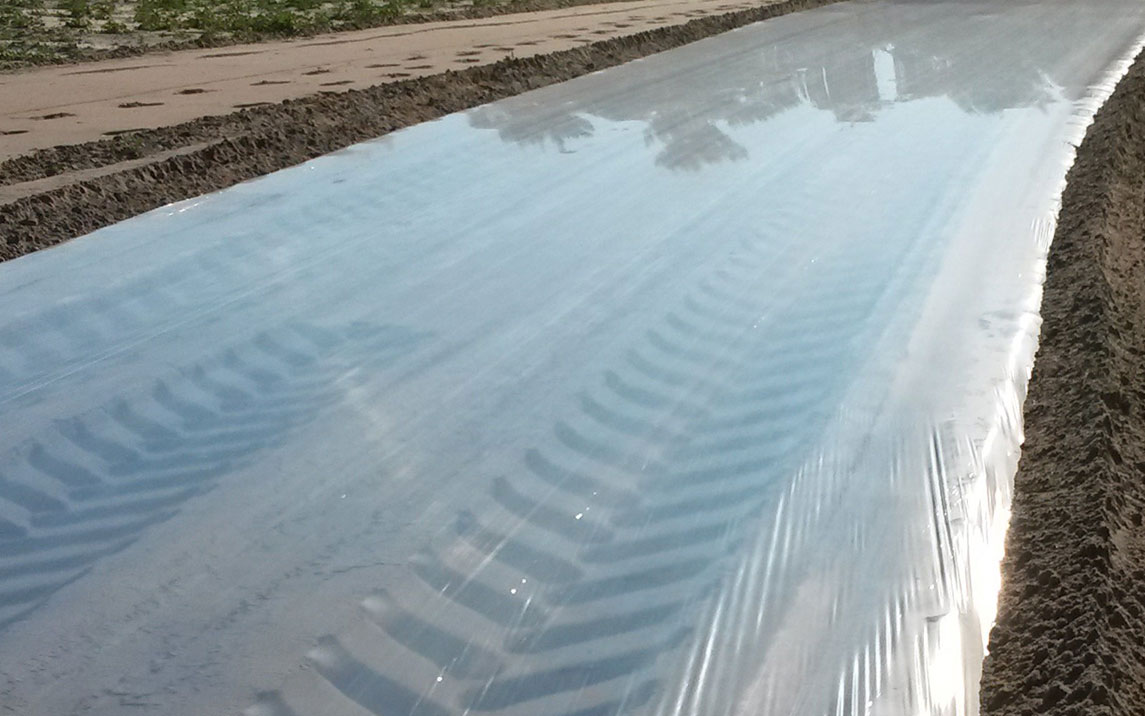

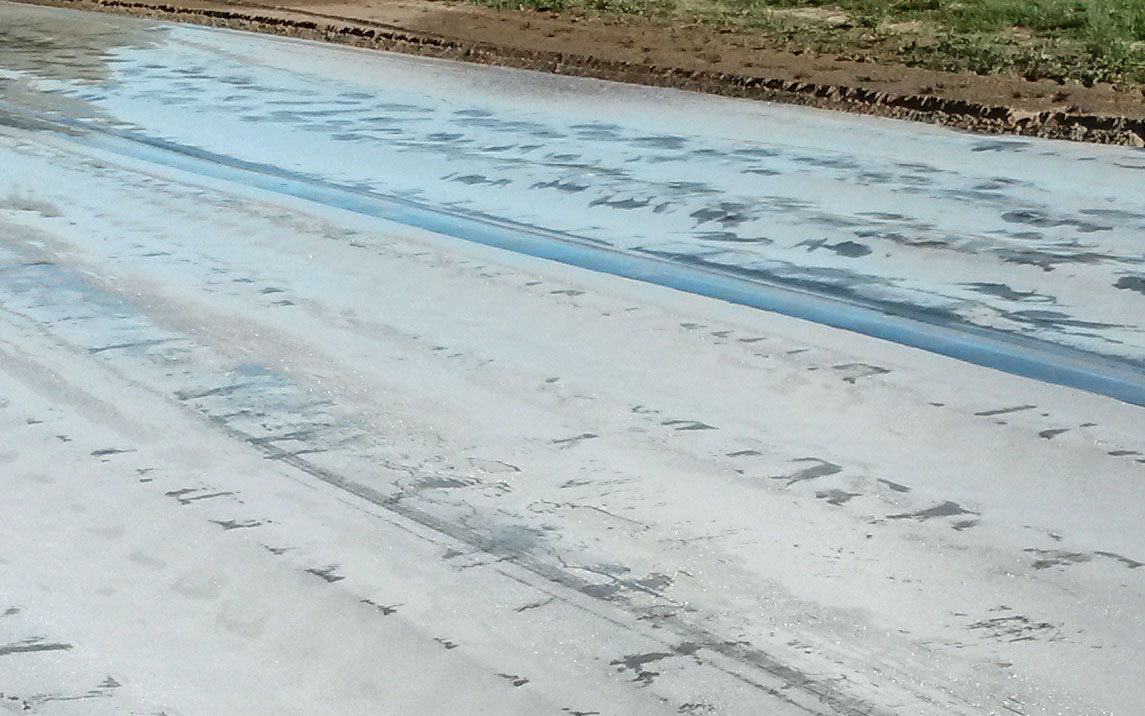

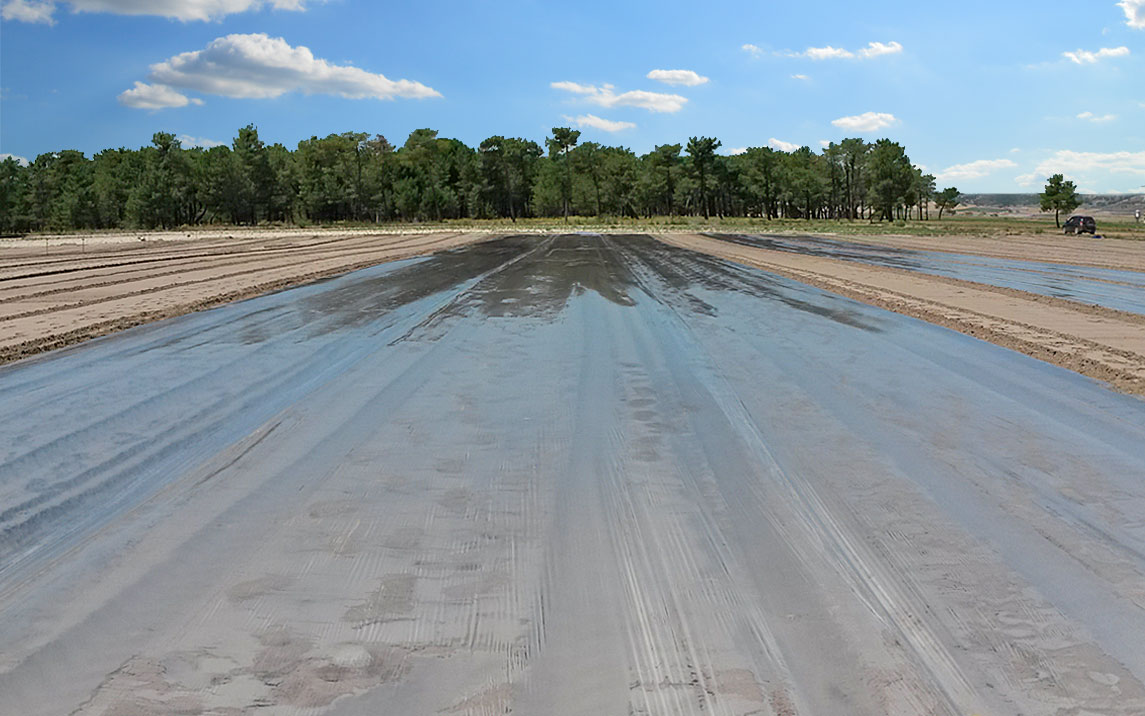

Pour effectuer la solarisation complète d’un sol donné, le film plastique surmonte le précédent d’environ 20 cm à chaque passage suivant.

Kit dédié de collage du film

Pour garantir l’étanchéité entre les deux films surmontés, nous vous proposons un kit dédié pour le collage.

Kit dédié pour le collage du film

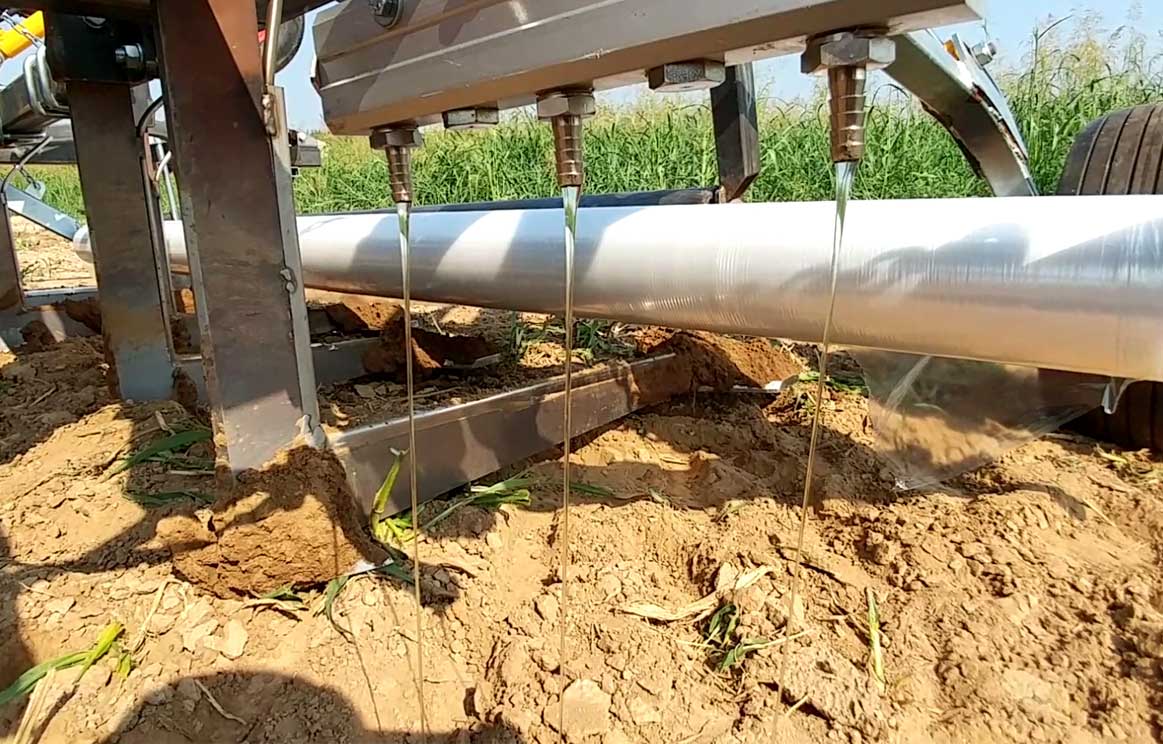

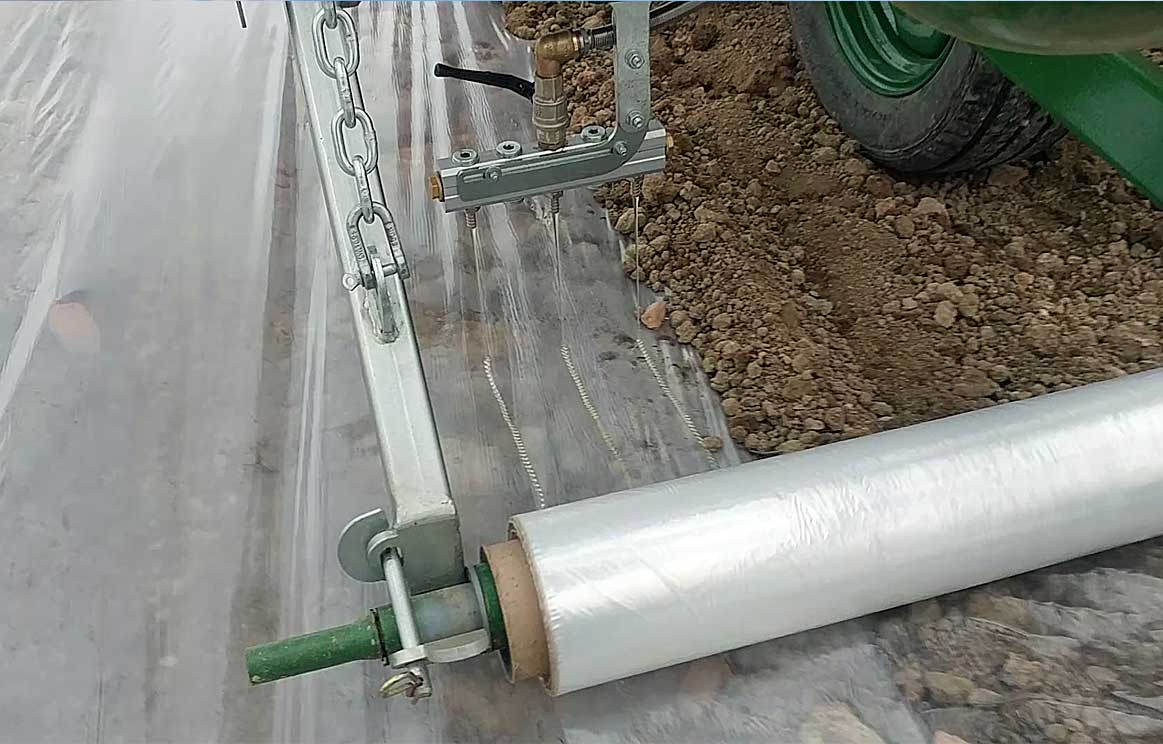

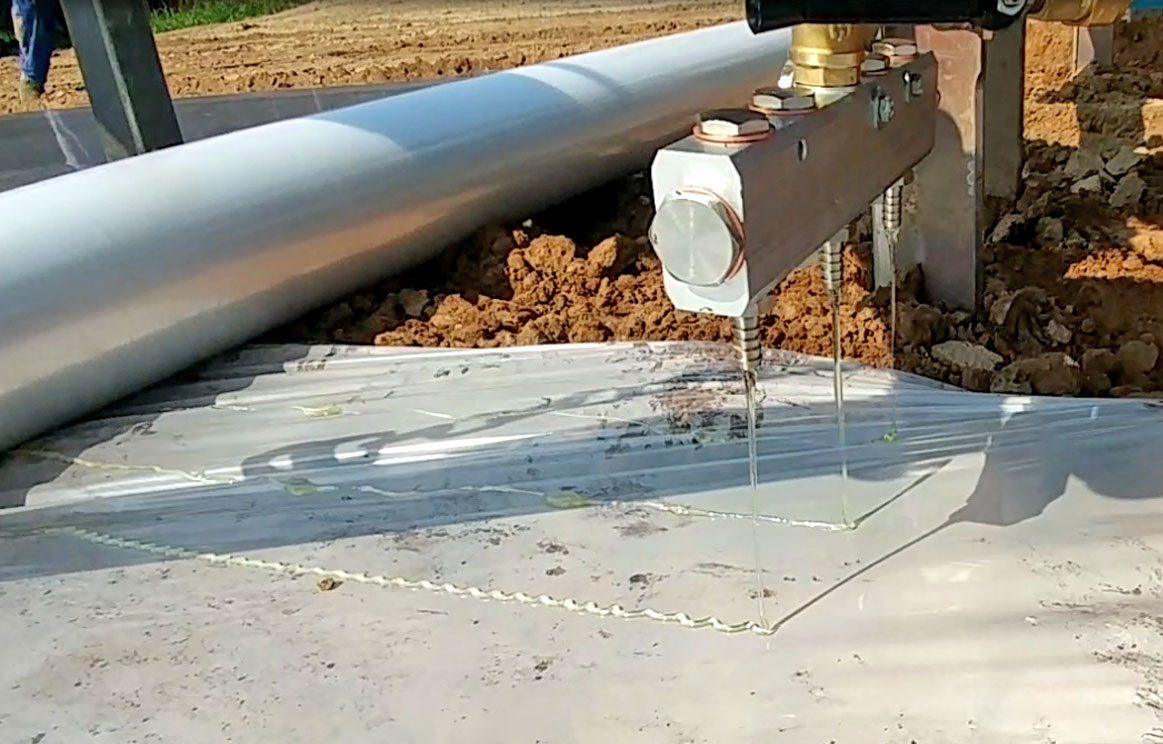

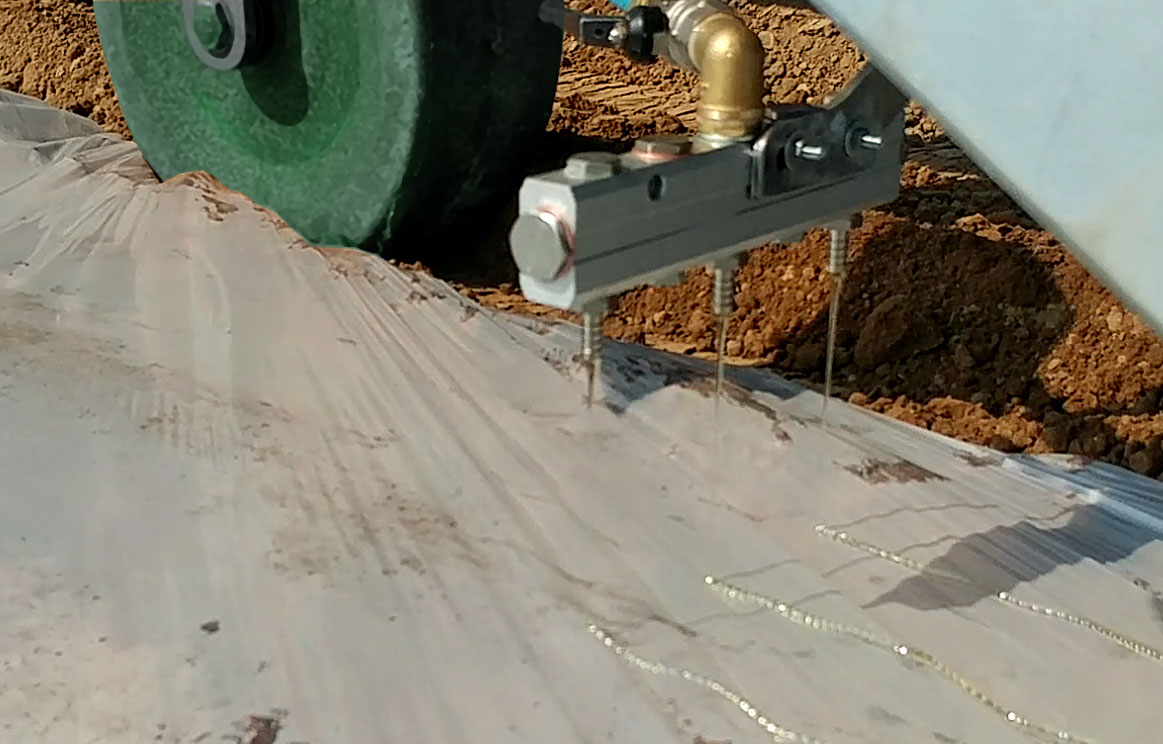

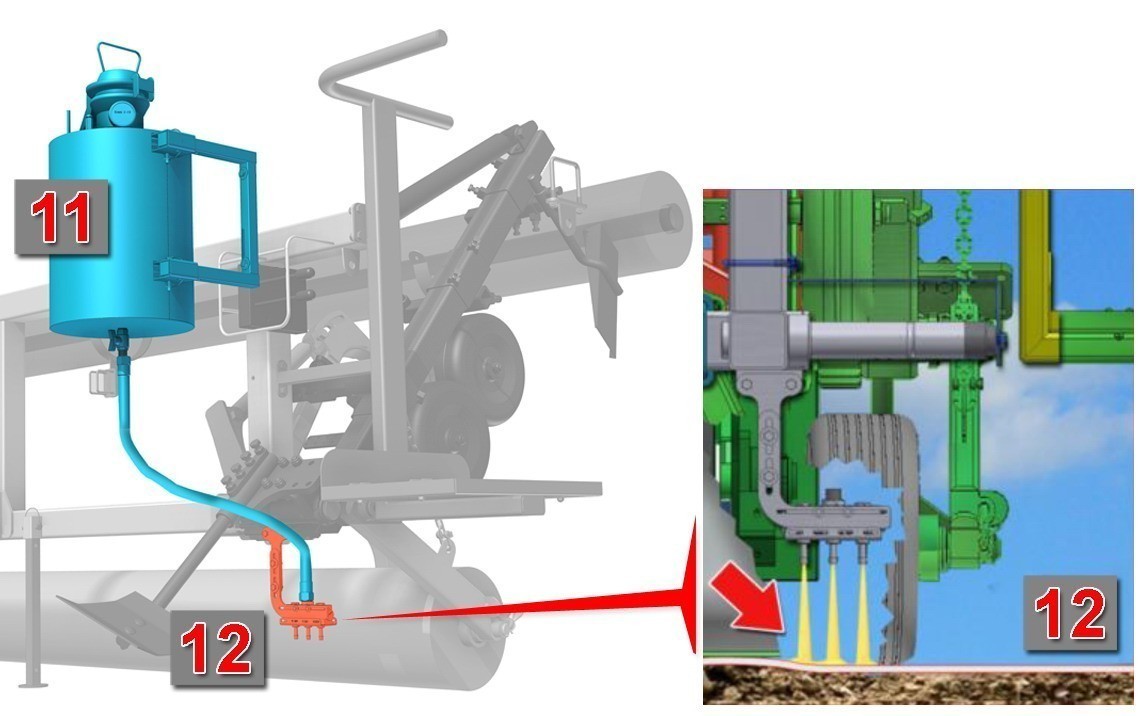

Le kit est constitué de deux réservoirs contenant la colle (11), raccordés à deux distributeurs (12) munis de buses qui pulvérisent le produit avant que le film suivant ne recouvre le précédent.

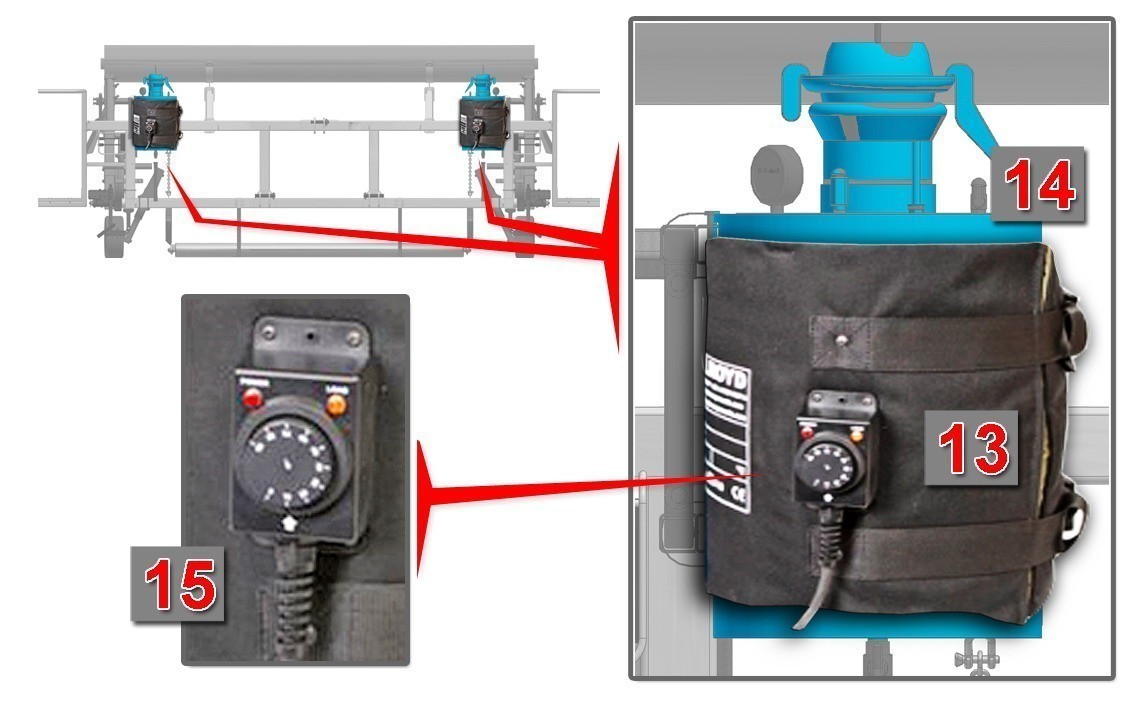

Grâce à des bandes chauffantes amovibles (13) placées sur les réservoirs de colle (14), nous maintenons la température optimale du produit.

Les bandes sont dotées d’un thermostat (15) pour le réglage de la température.

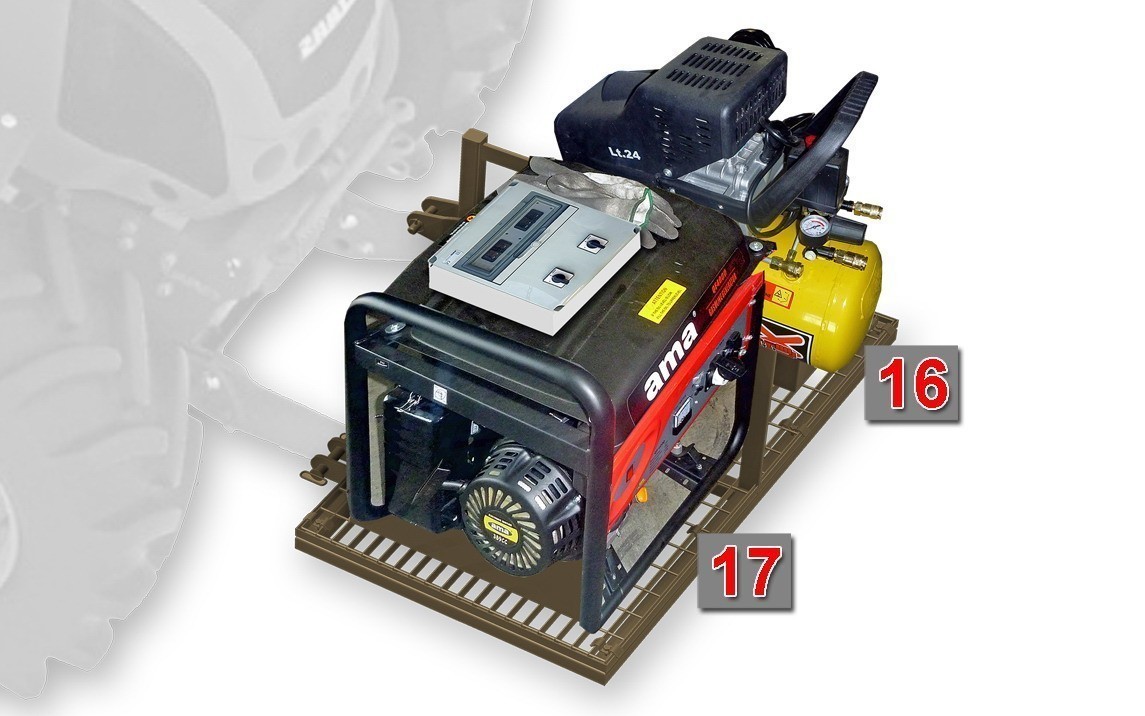

Pour compléter le kit : le compresseur d’air (16) qui amène en pression la colle dans les réservoirs, et le générateur de courant à moteur thermique (17) qui alimente les composants électriques.

N.B. Ces deux accessoires sont fournis sur châssis avec l’attache troisième point, afin de pouvoir les positionner devant le tracteur.

Sur demande, nous pouvons les fixer directement sur le châssis de la dérouleuse colleuse.

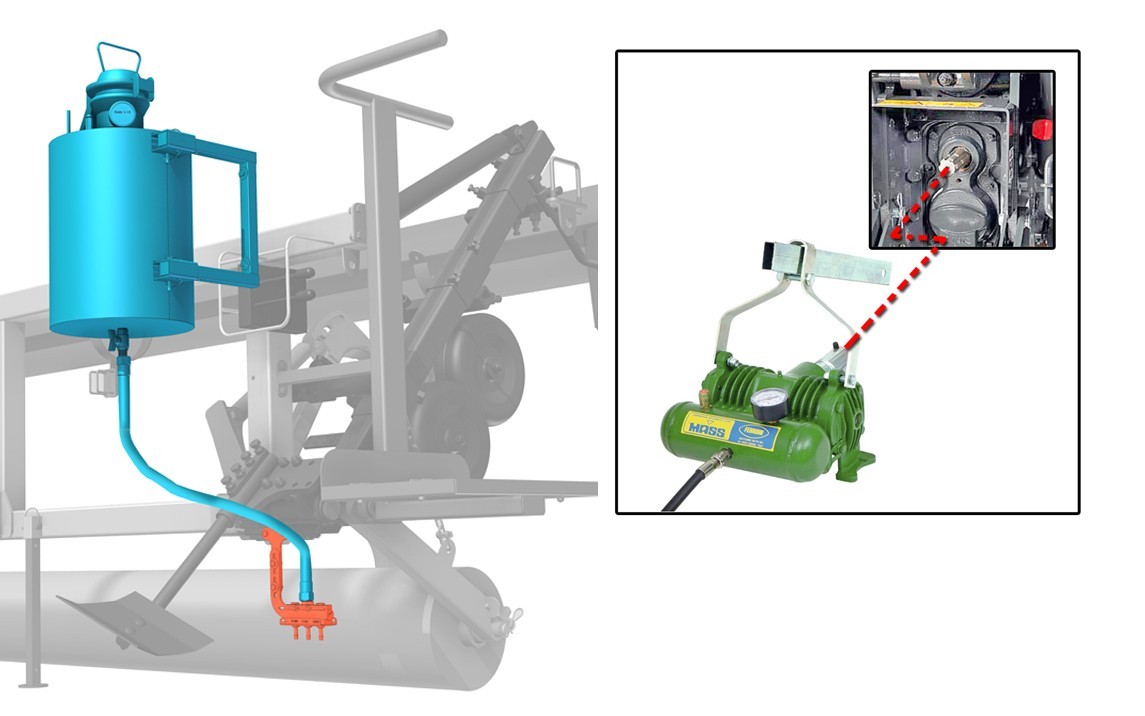

S’il n’est pas nécessaire d’amener la colle à température car le climat favorable ne la solidifie pas, nous pouvons fournir une installation allégée :

-deux réservoirs comprenant l’installation de distribution du produit

-un compresseur raccordé à la transmission du tracteur, qui maintient la pression dans les réservoirs de colle.

Châssis avec ou sans transmetteur

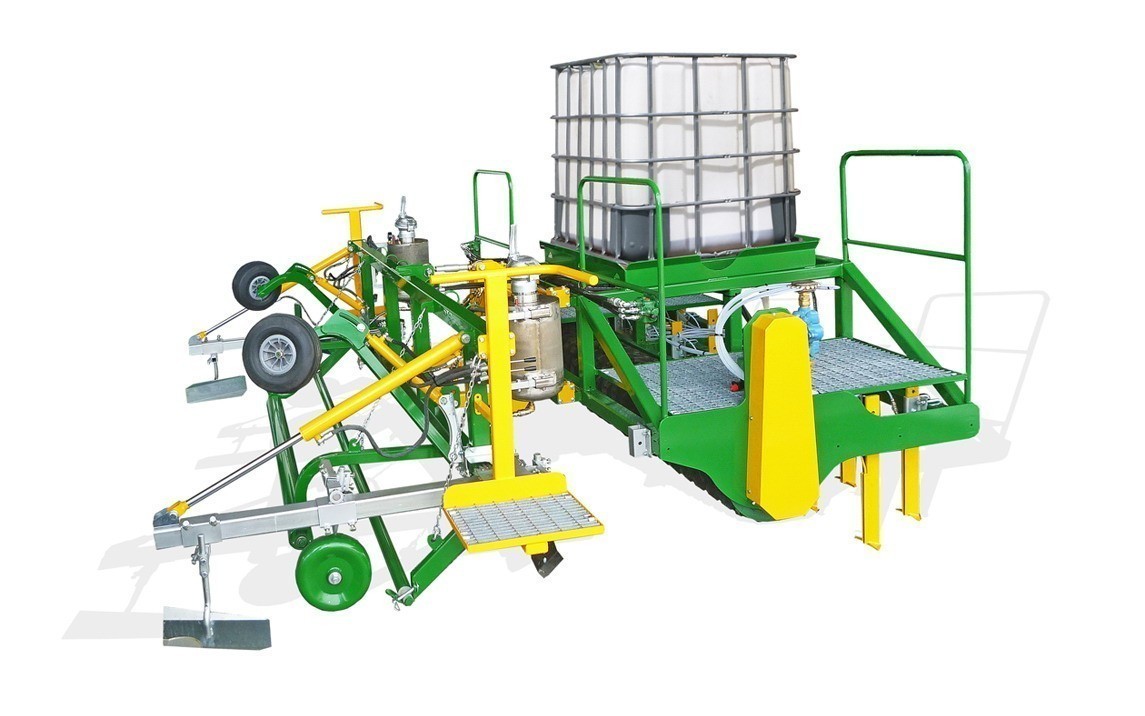

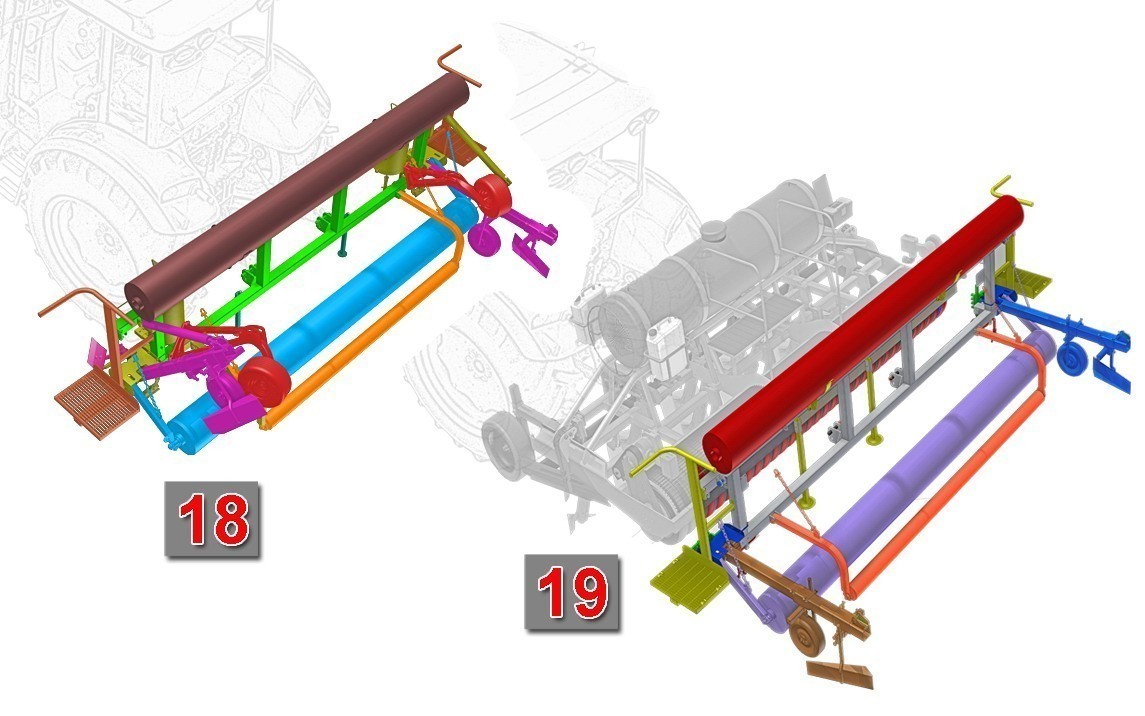

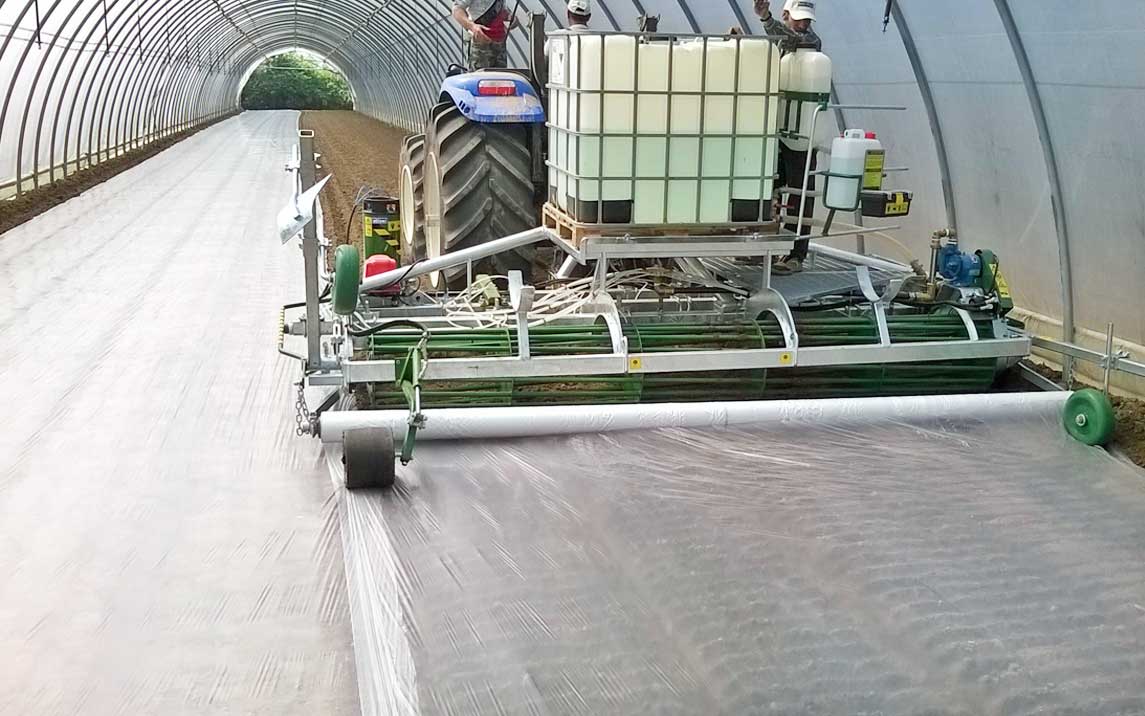

N.B. La dérouleuse colleuse de film plastique peut être utilisée seule (18), fixée derrière le tracteur, ou accouplée, montée à l’arrière d’un fumigateur (19) ancré au tracteur.

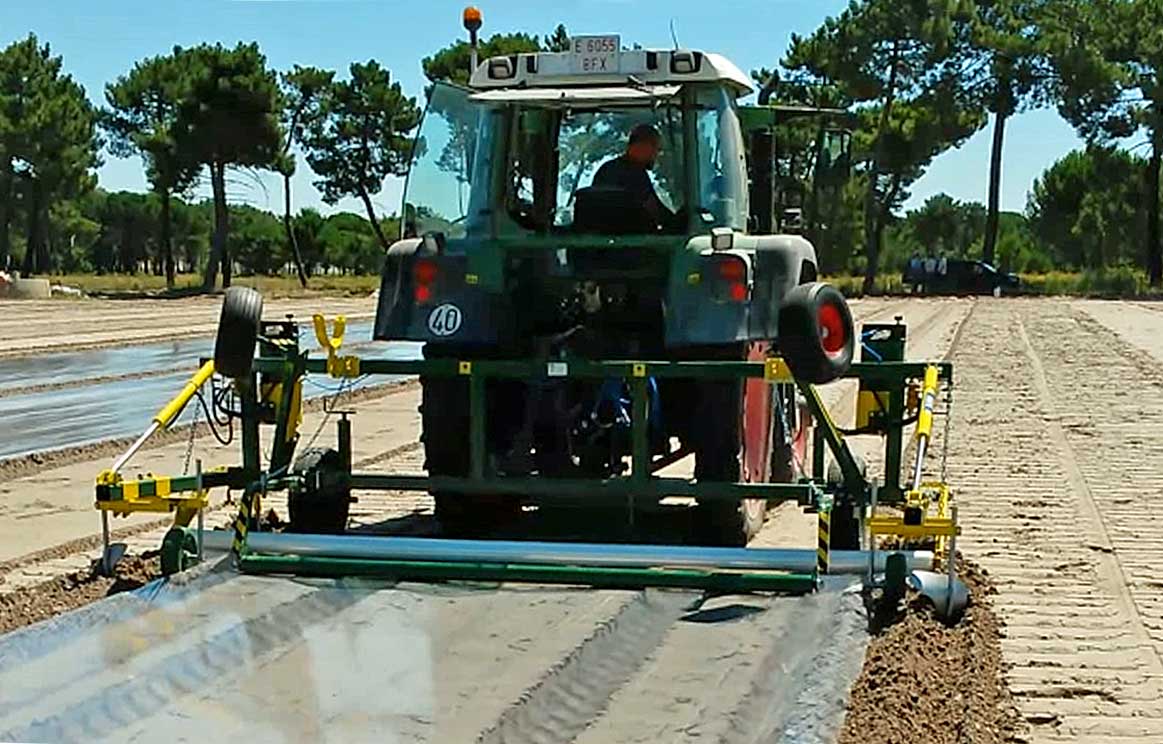

Châssis monté à l’arrière du tracteur.

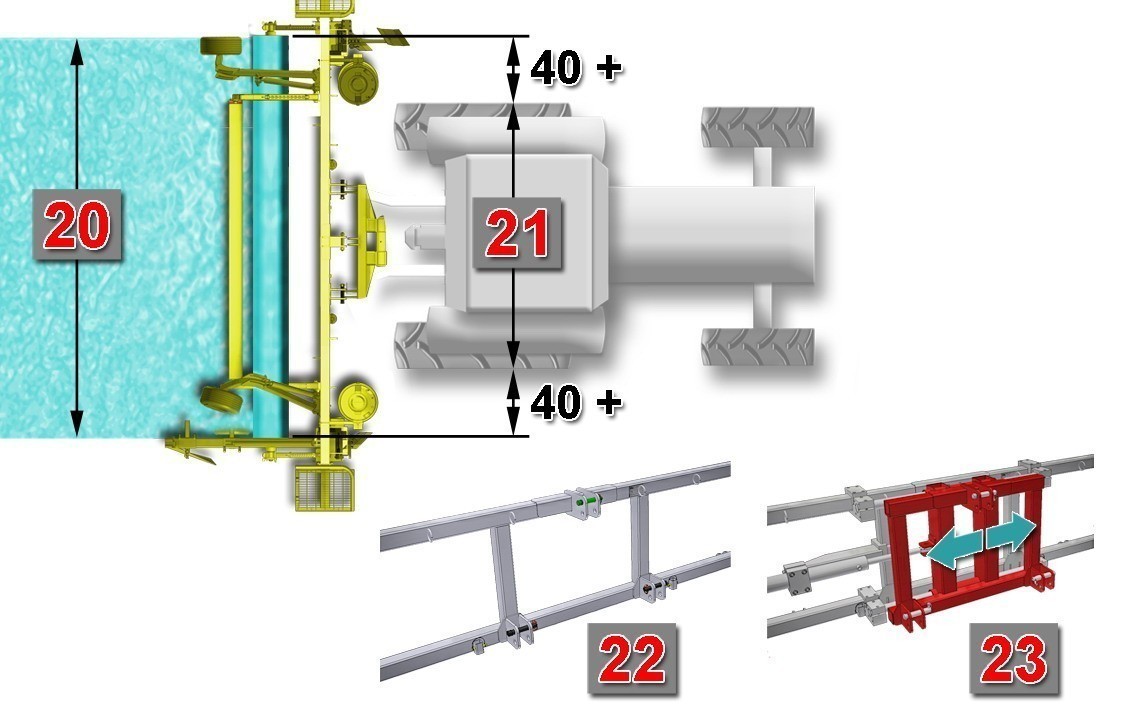

Si la largeur du film plastique (20) dépasse de 40+40 cm l’encombrement du tracteur (21) qui le précède, utiliser le châssis fixe (22).

Si la largeur du film plastique est inférieure aux paramètres indiqués ci-dessus, utiliser le châssis avec transmetteur (23).

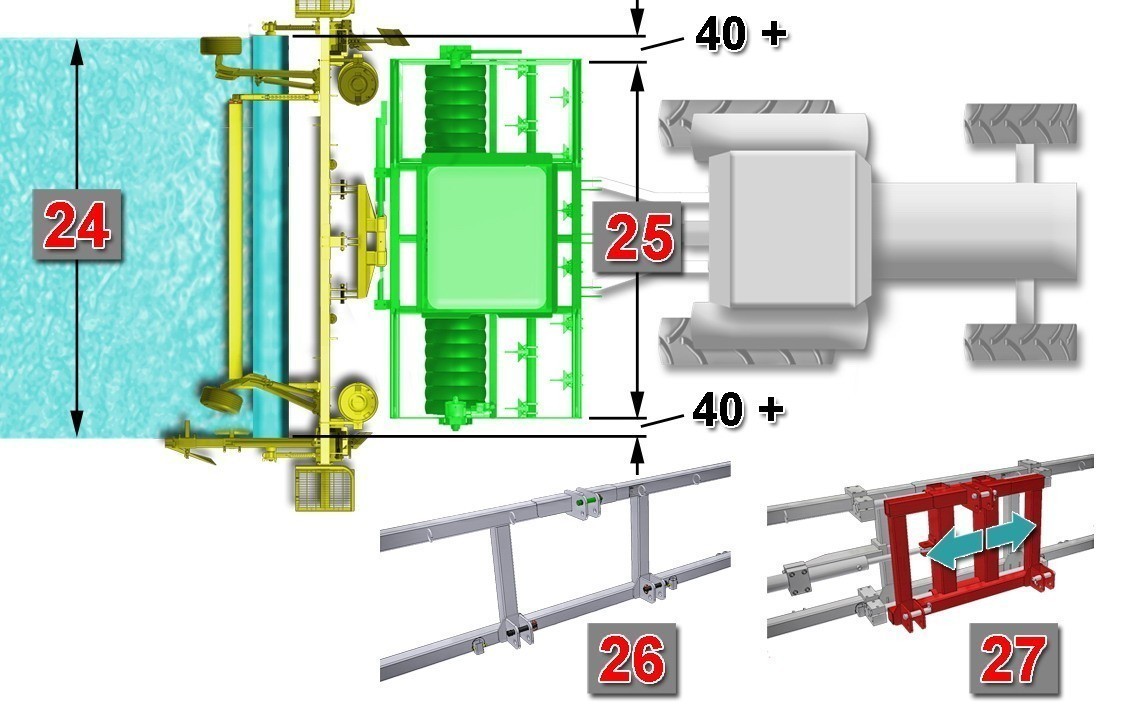

Châssis monté à l’arrière d’un fumigateur.

Si la largeur du film plastique (24) dépasse de 40+40 cm l’encombrement du fumigateur (25) qui le précède, utiliser le châssis fixe (26).

Si la largeur du film plastique est inférieure aux paramètres indiqués ci-dessus, utiliser le châssis avec transmetteur (27).

Fonctionnement de la dérouleuse colleuse de film plastique

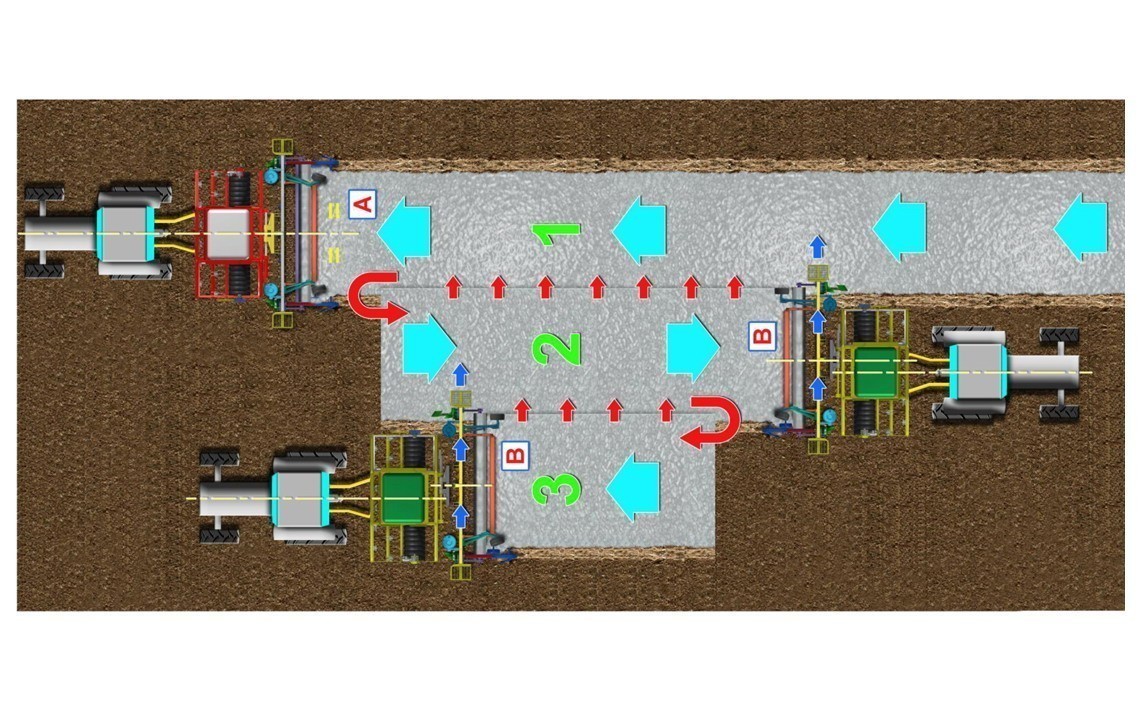

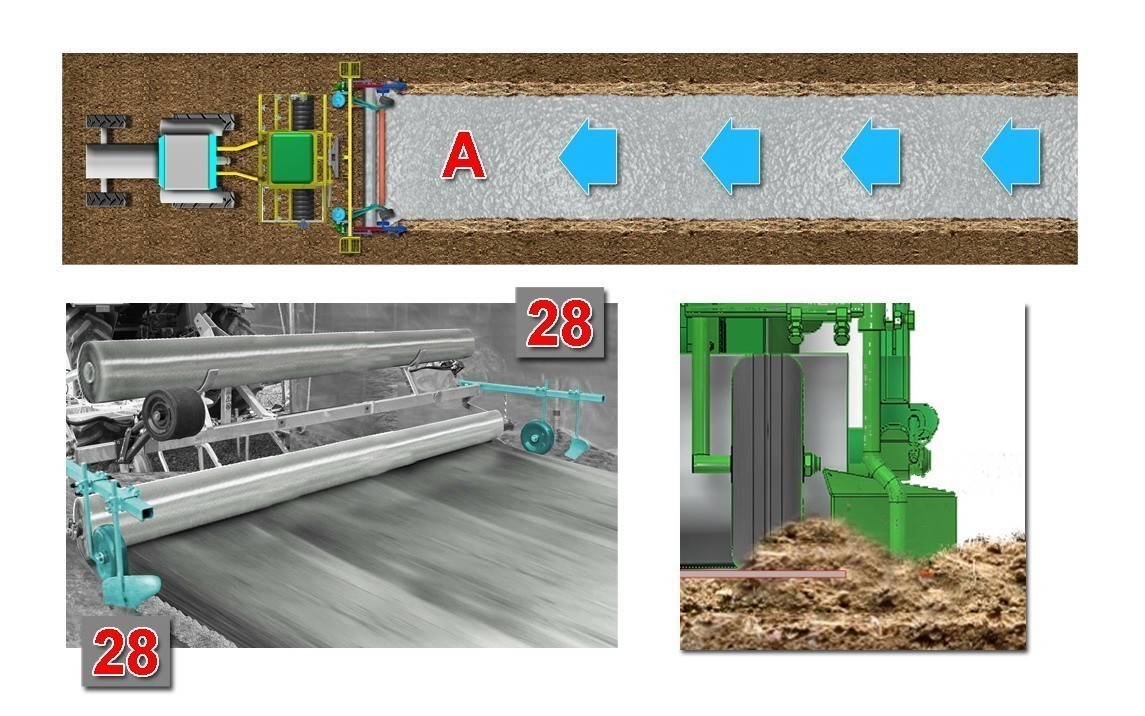

Dans le premier déroulement du film plastique (A), les bras basculants (28) sont tous deux en position de travail.

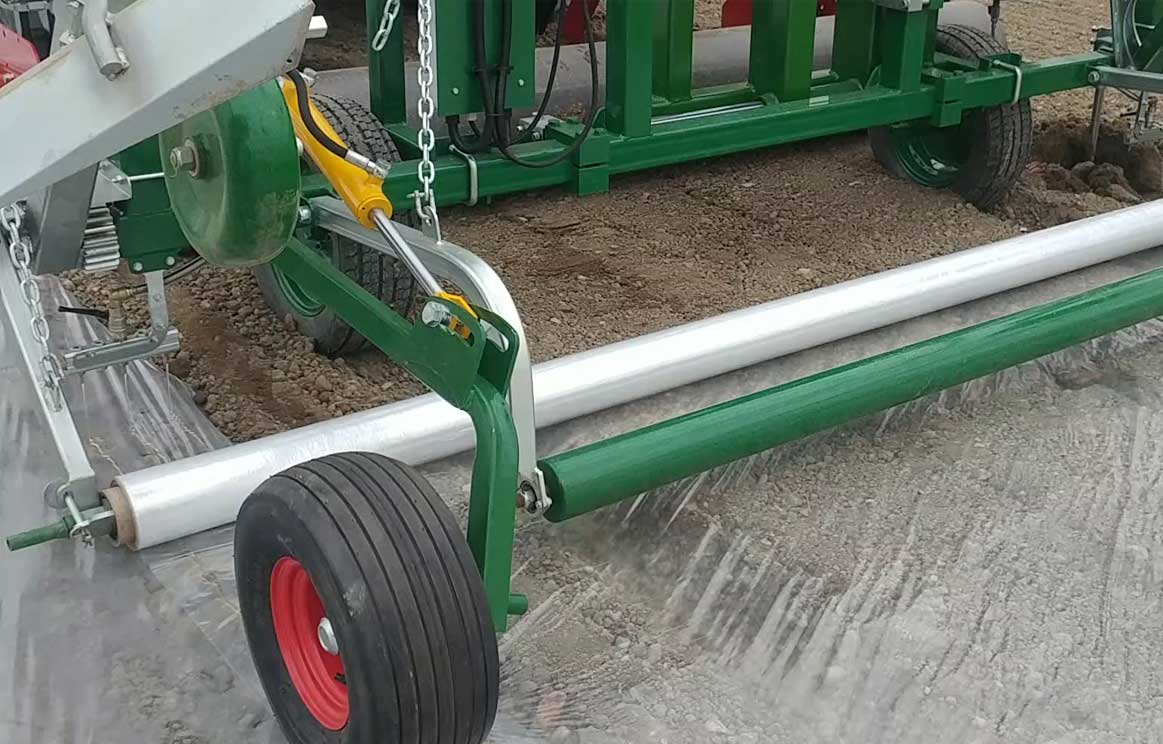

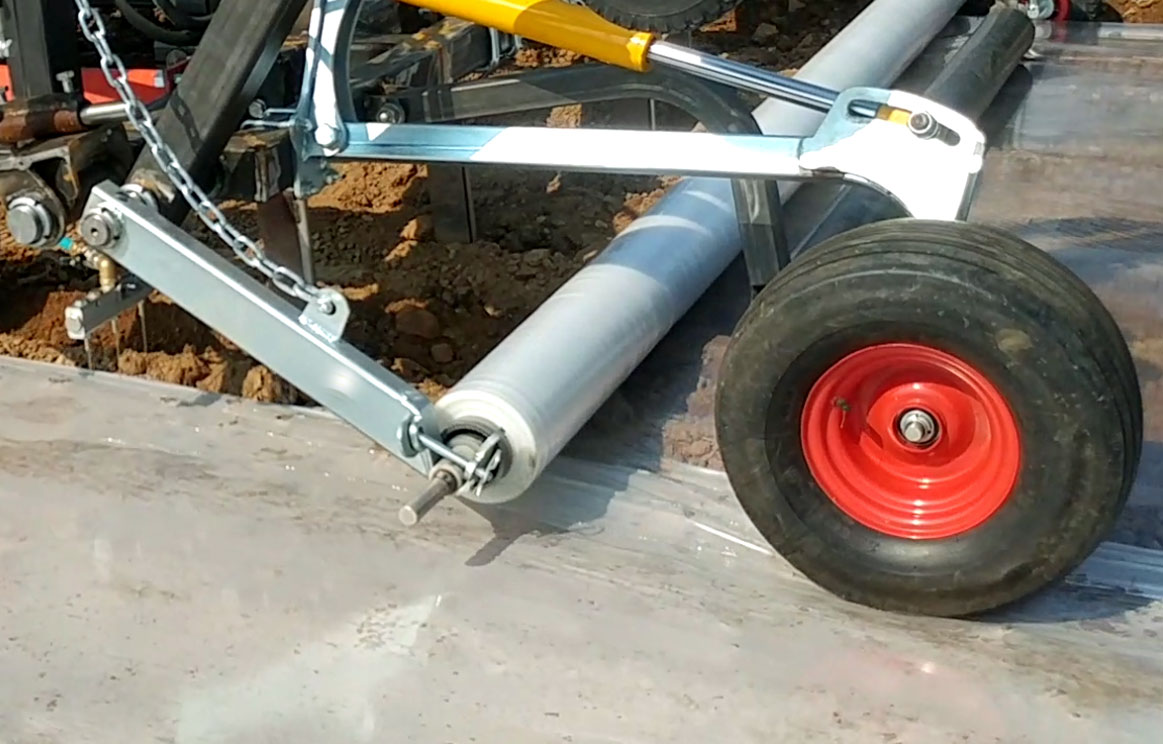

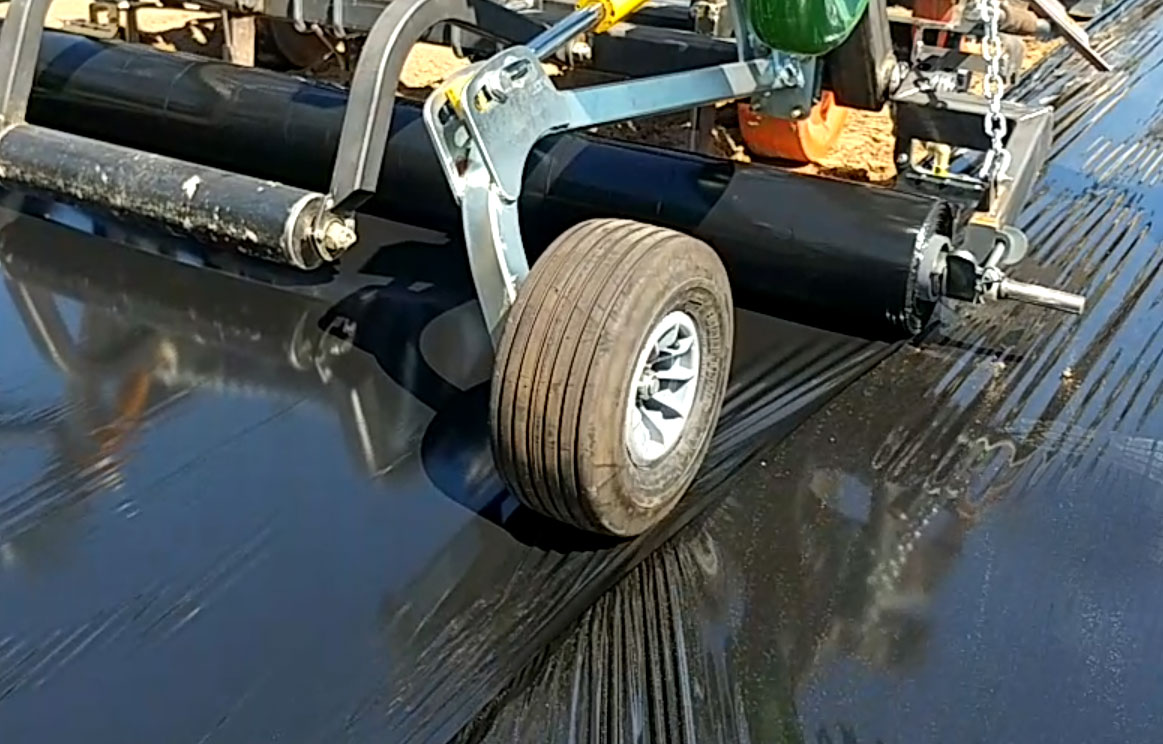

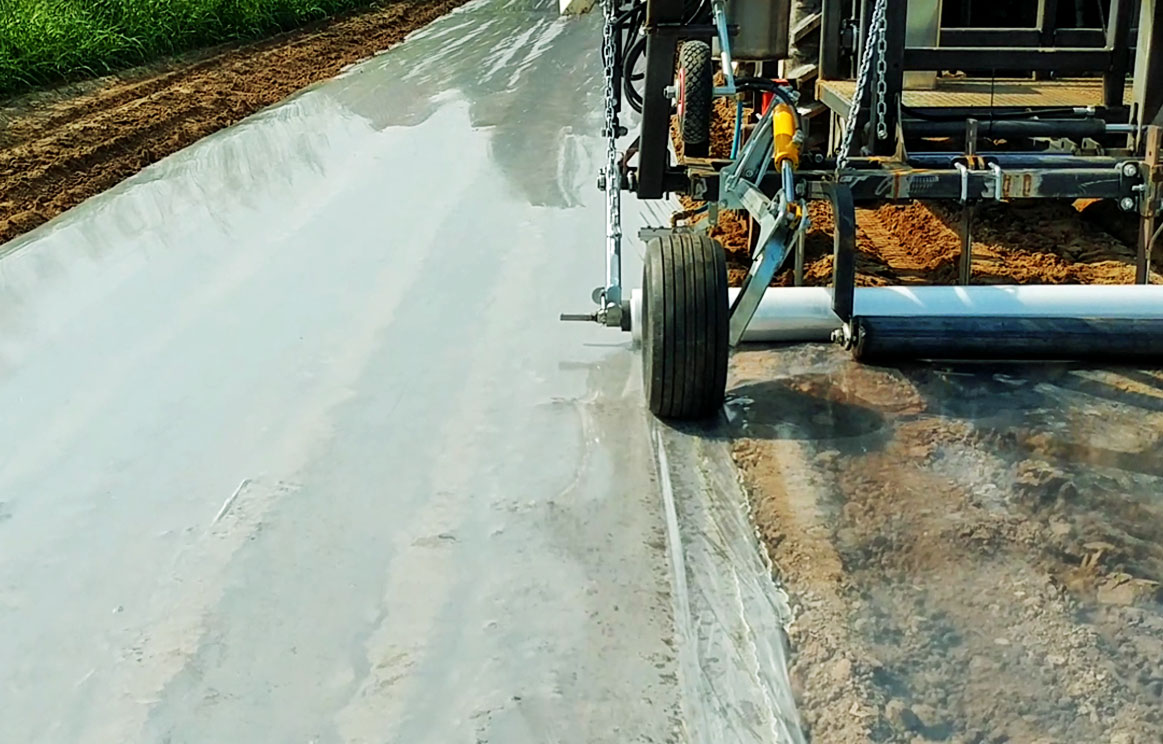

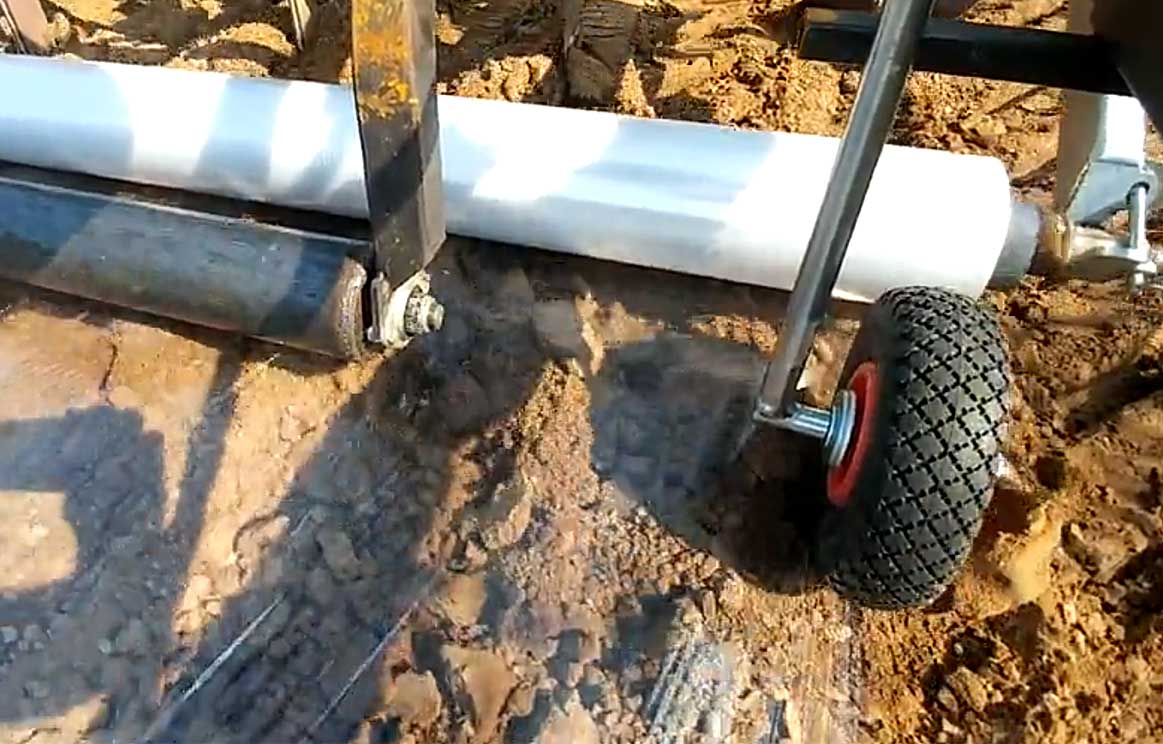

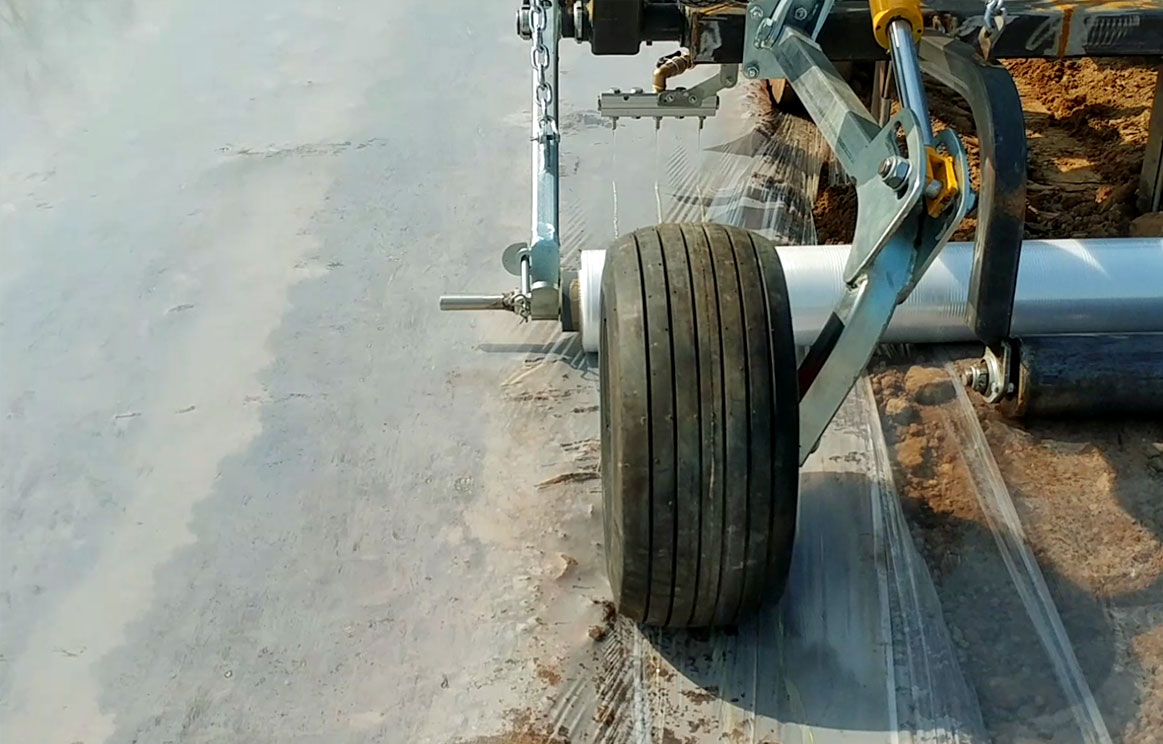

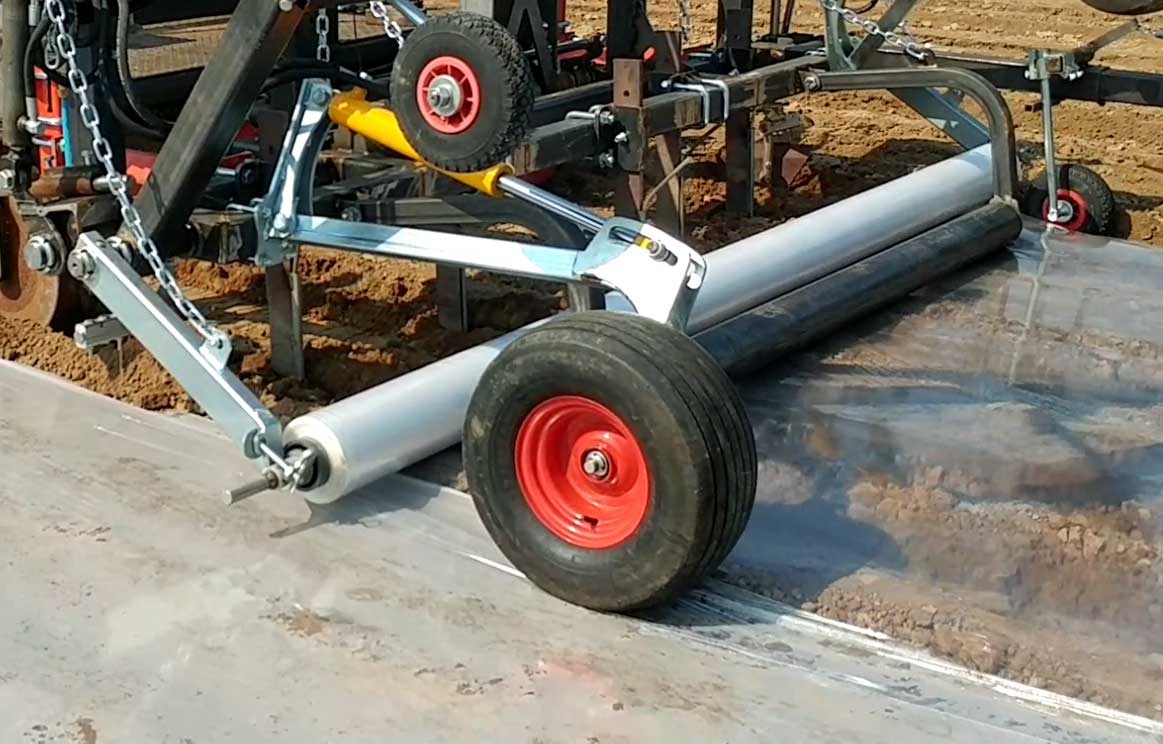

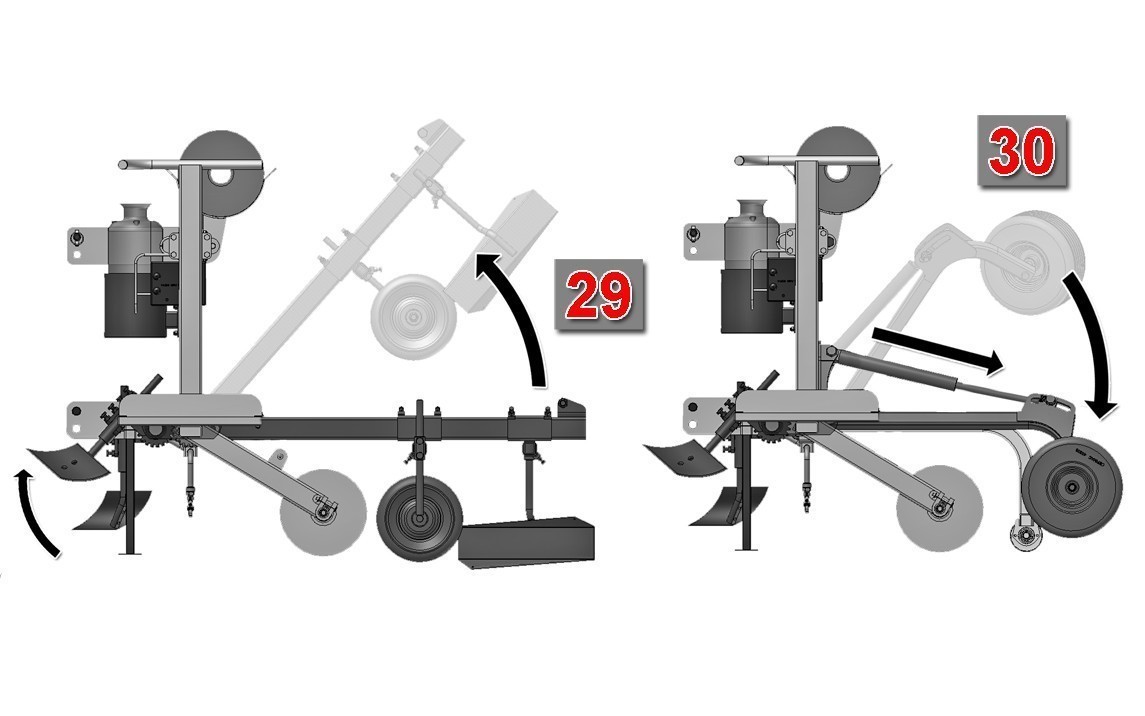

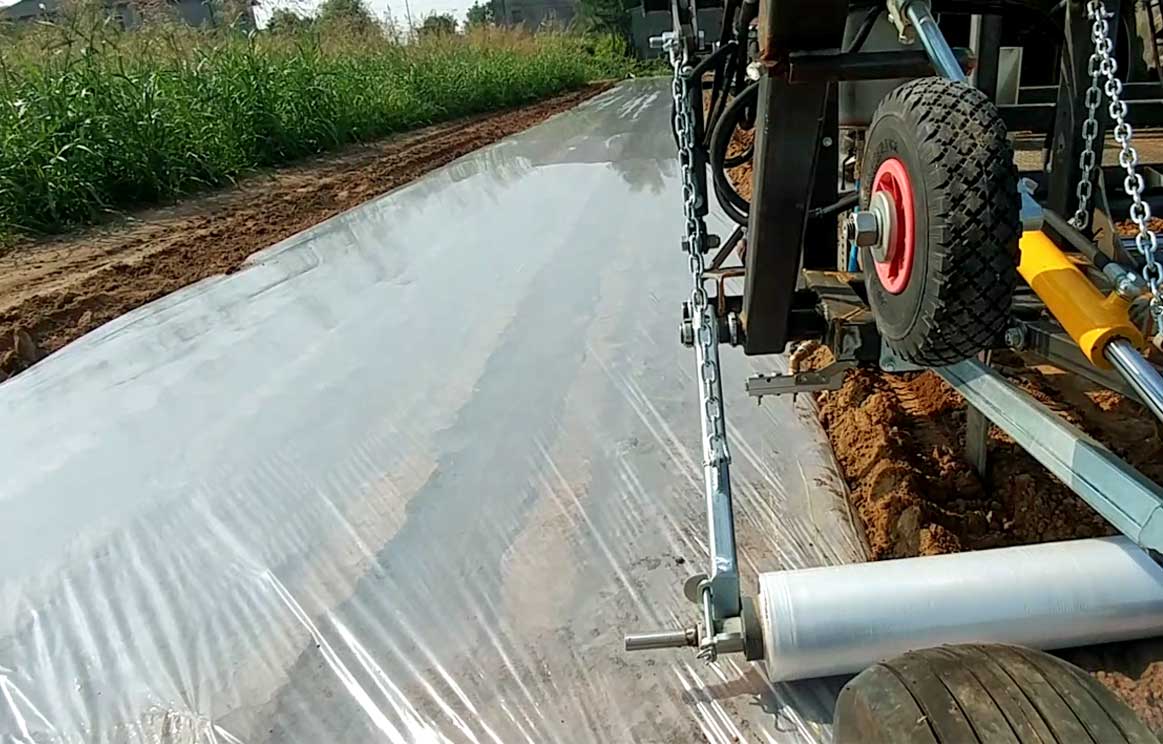

Une fois le premier déroulement terminé, nous inversons le sens de marche. Du côté où nous allons effectuer le collage, nous soulevons le bras porte éléments pour l’interruption du film plastique (29) et nous abaissons le bras porte roue pneumatique (30) qui presse le film plastique surmonté, tout de suite après la pulvérisation de produit collant.

Ensuite, aux passages suivants (B), le film plastique ira se superposer au film précédent, après pulvérisation du produit collant.

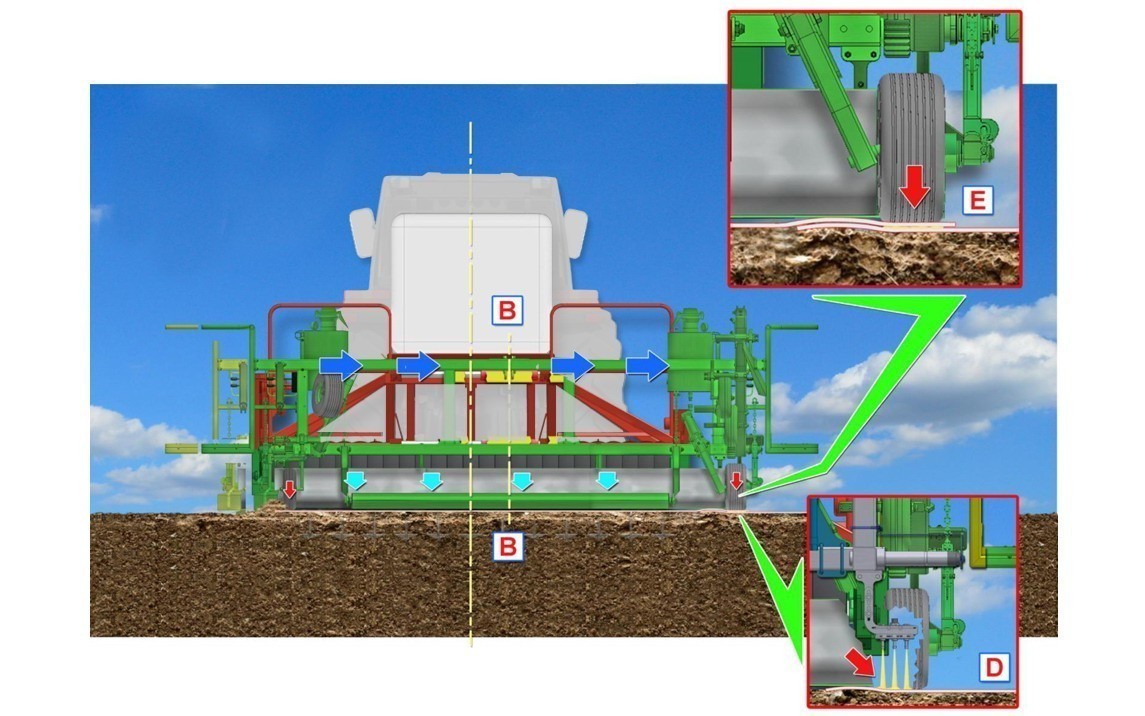

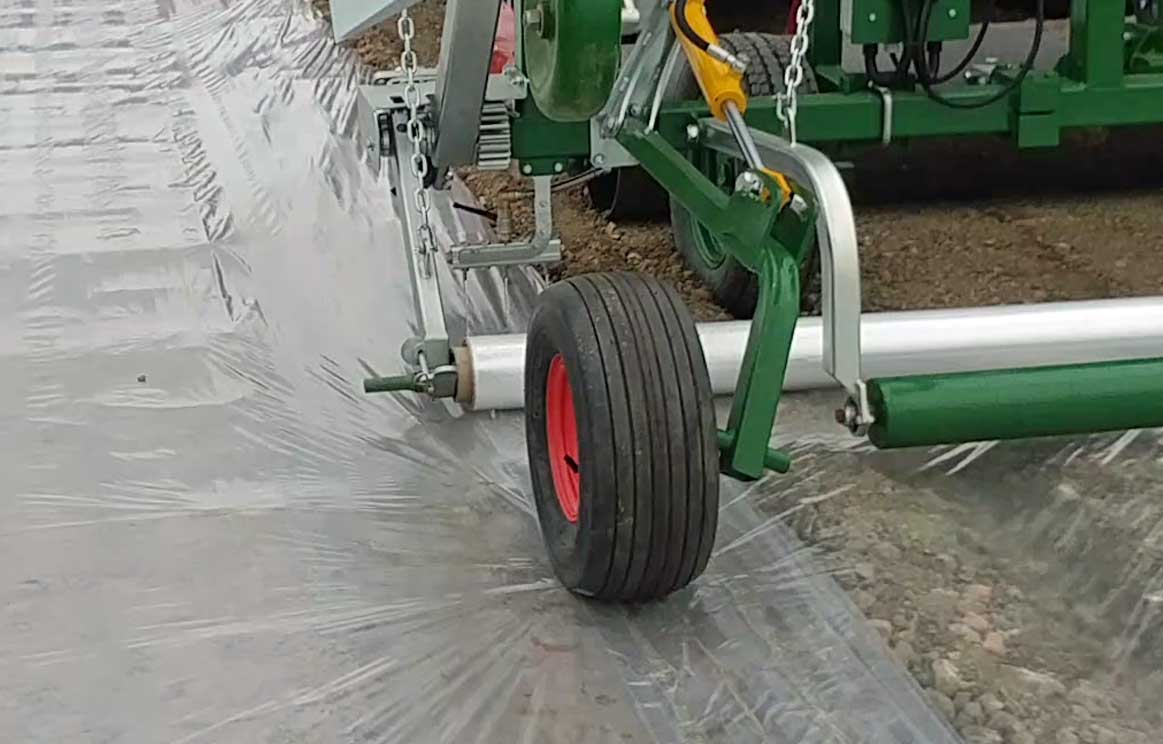

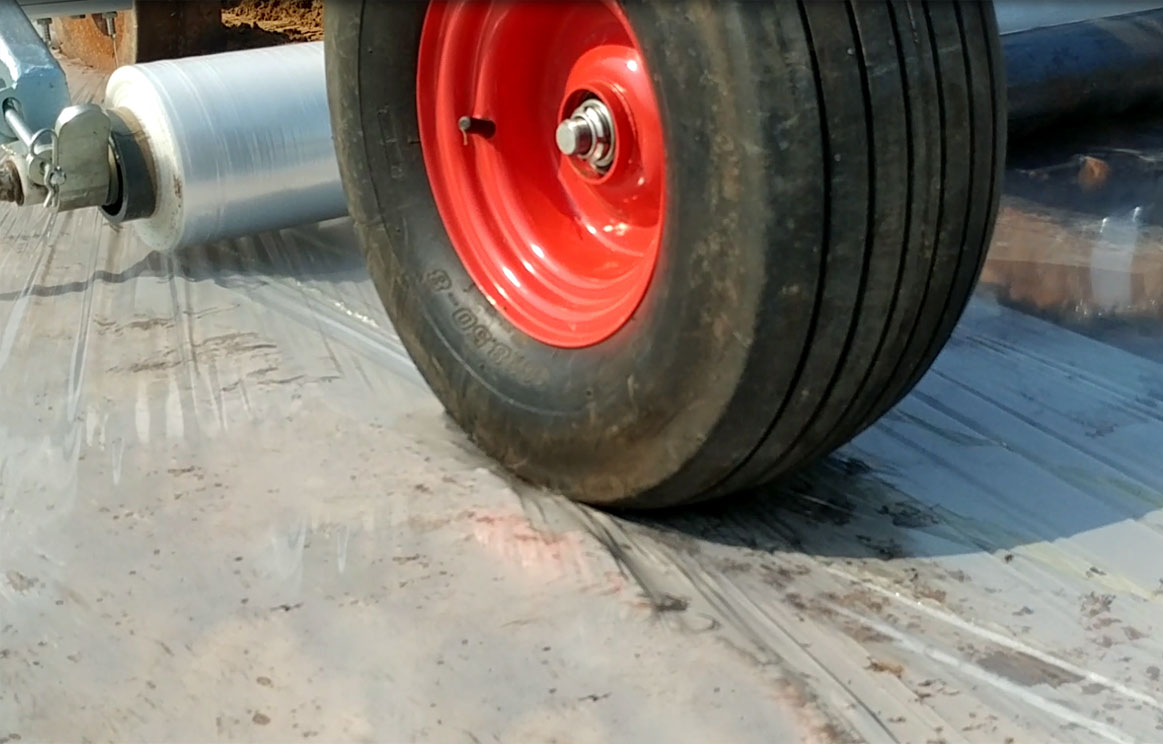

Aux passages suivants (B), nous translatons le châssis et nous pulvérisons la colle (D) avant que le film plastique ne recouvre le précédent. Il sera ensuite pressé par la roue pneumatique (E).

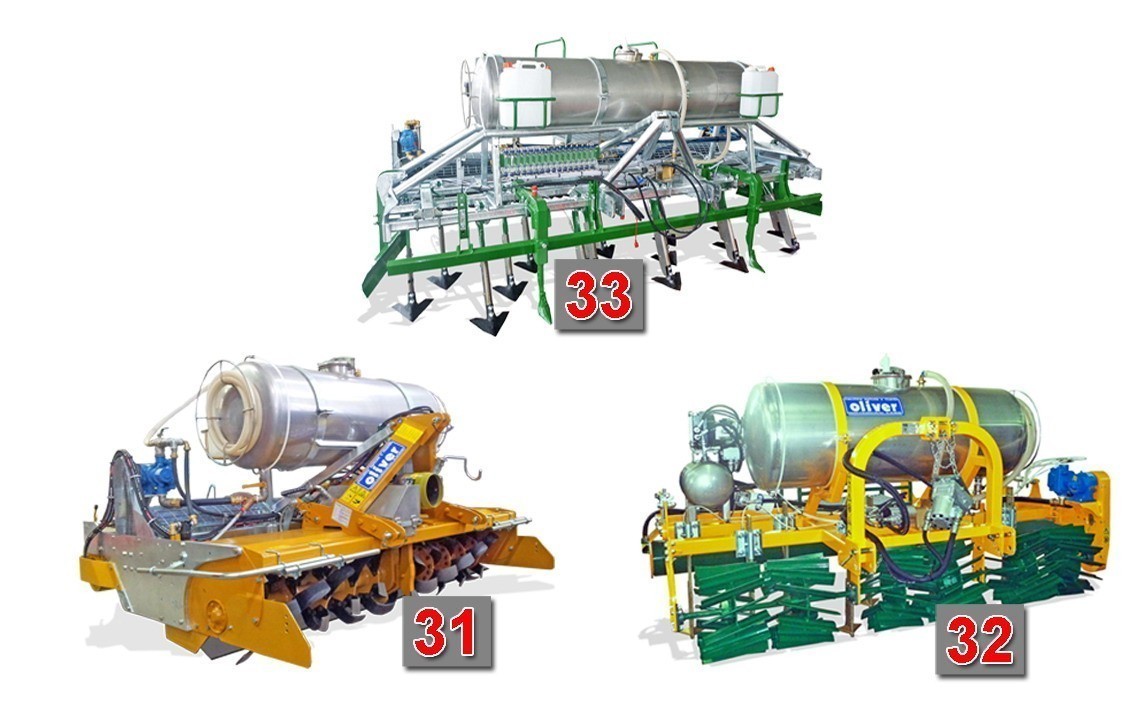

Le dérouleuse colleuse de film plastique peut être associée à nos machines de fumigation, comme par exemple Enfouisseur Brava 2003 (31), Localiseur New Velox (32), Localiseur Lm (33).
