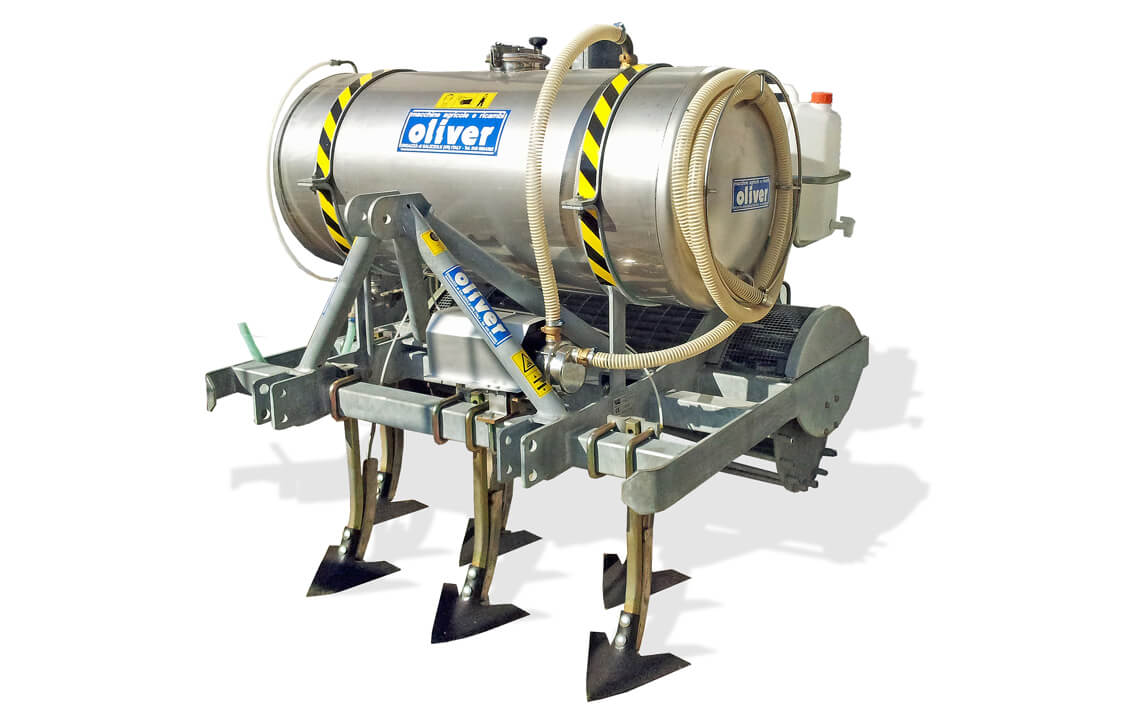

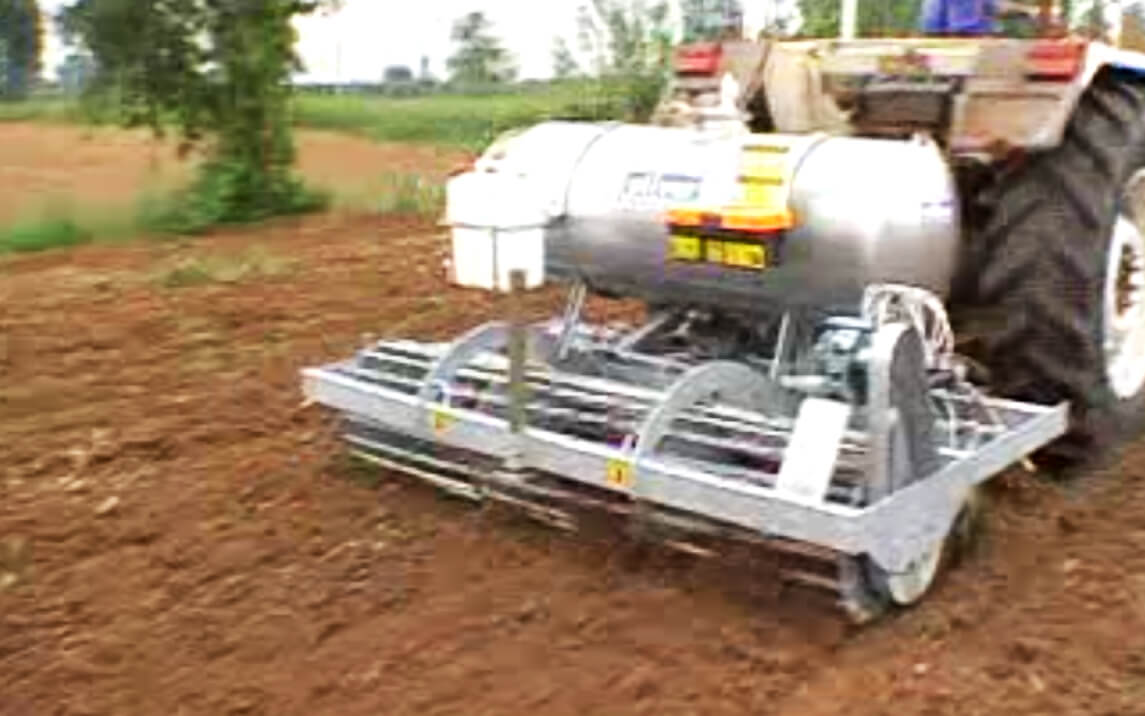

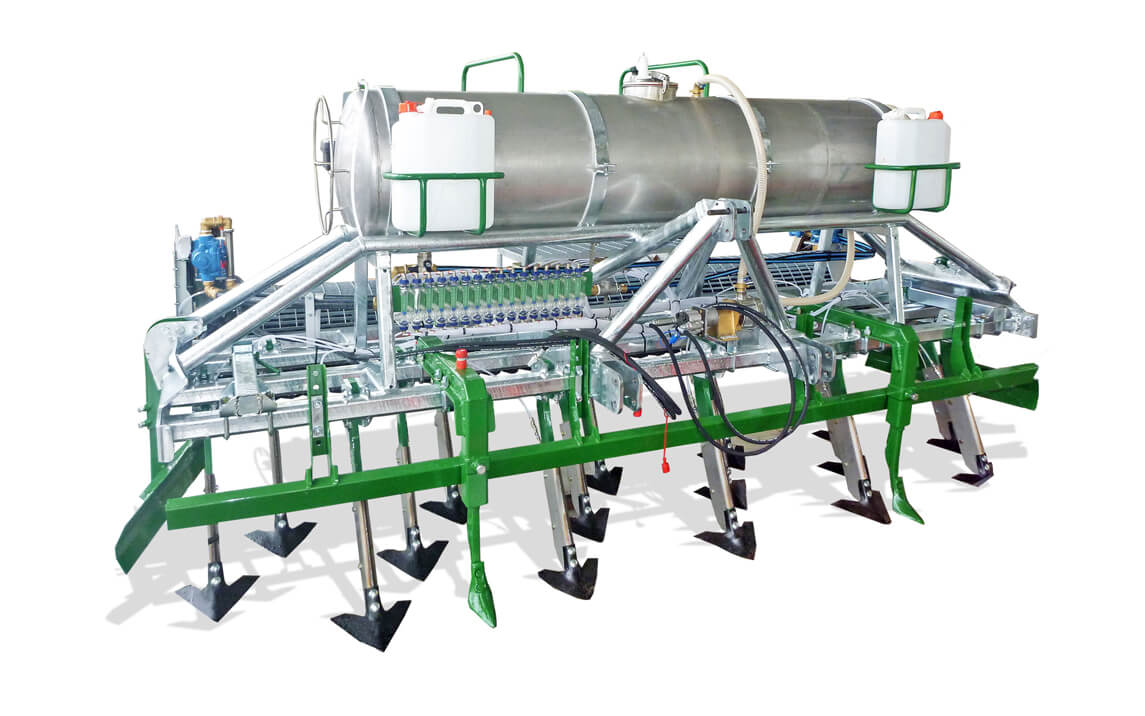

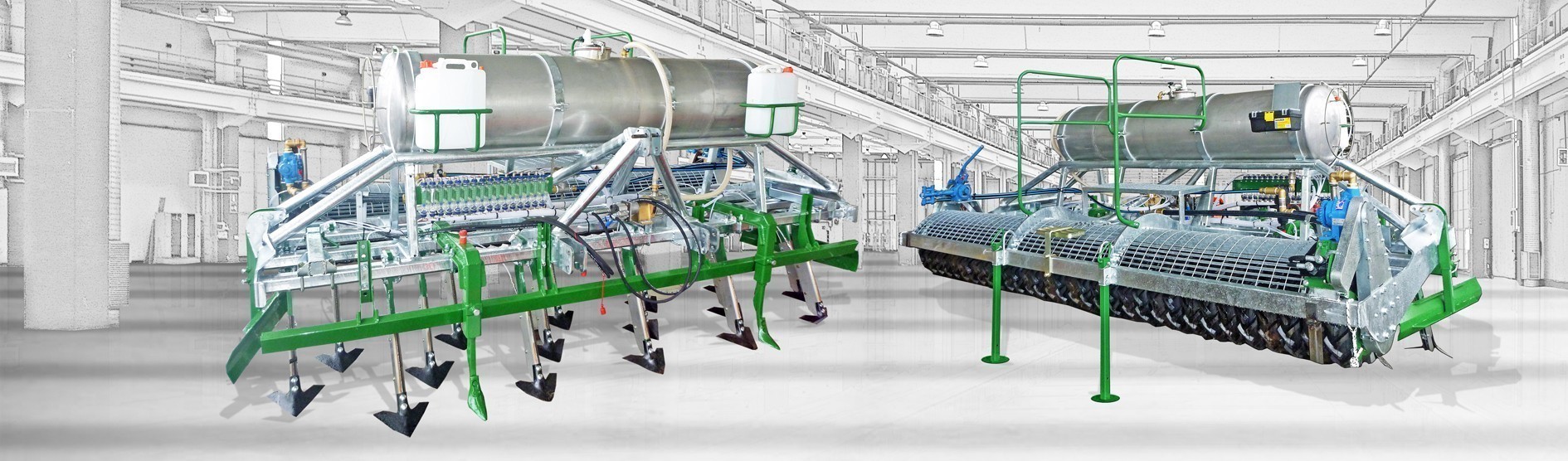

Le traceur LM est une machine simple qui effectue la stérilisation du sol avec fumigants liquides.
Il s’adapte à chaque type de sol, grâce à deux modèles différents de couteaux traceurs disponibles.
Grâce à une combinaison de solutions :
-il trace le produit en profondeur
-il compacte et retient le produit fumigant dans le sous-sol.
Structure et fonctionnement

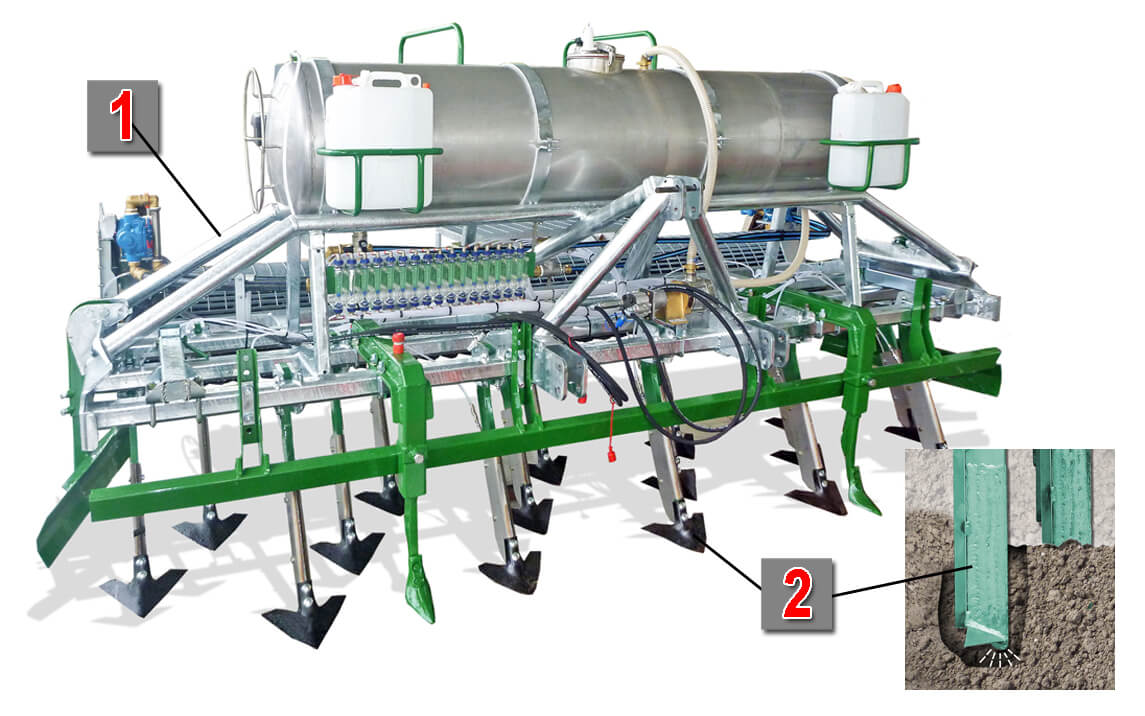

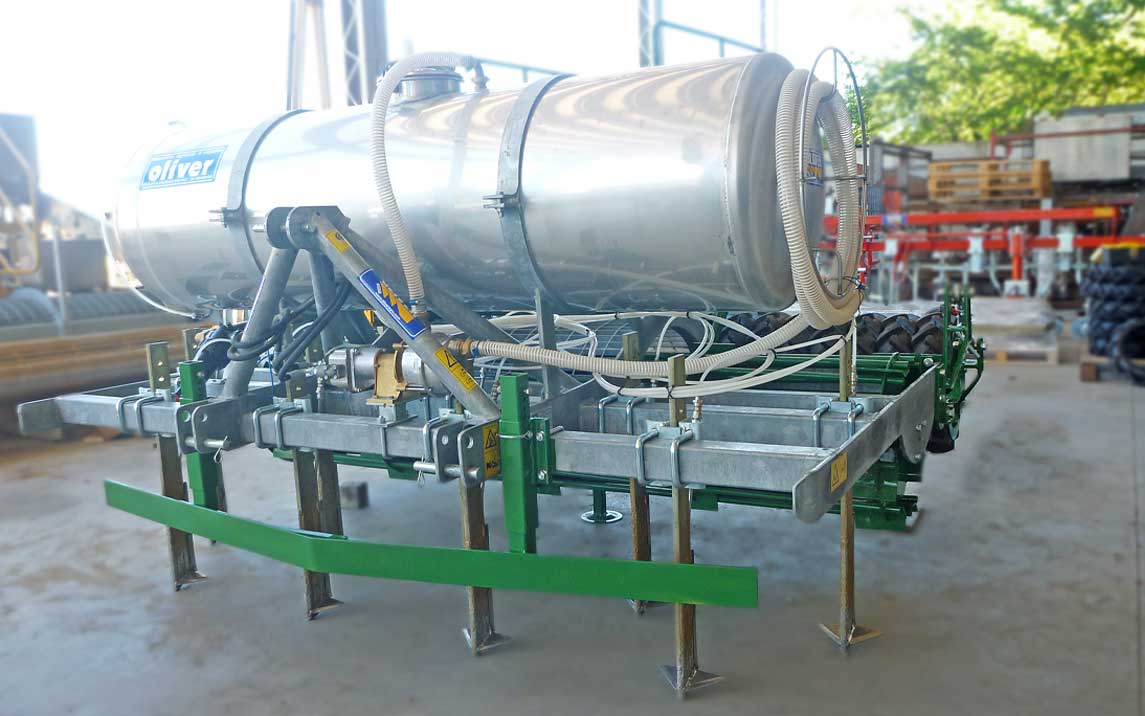

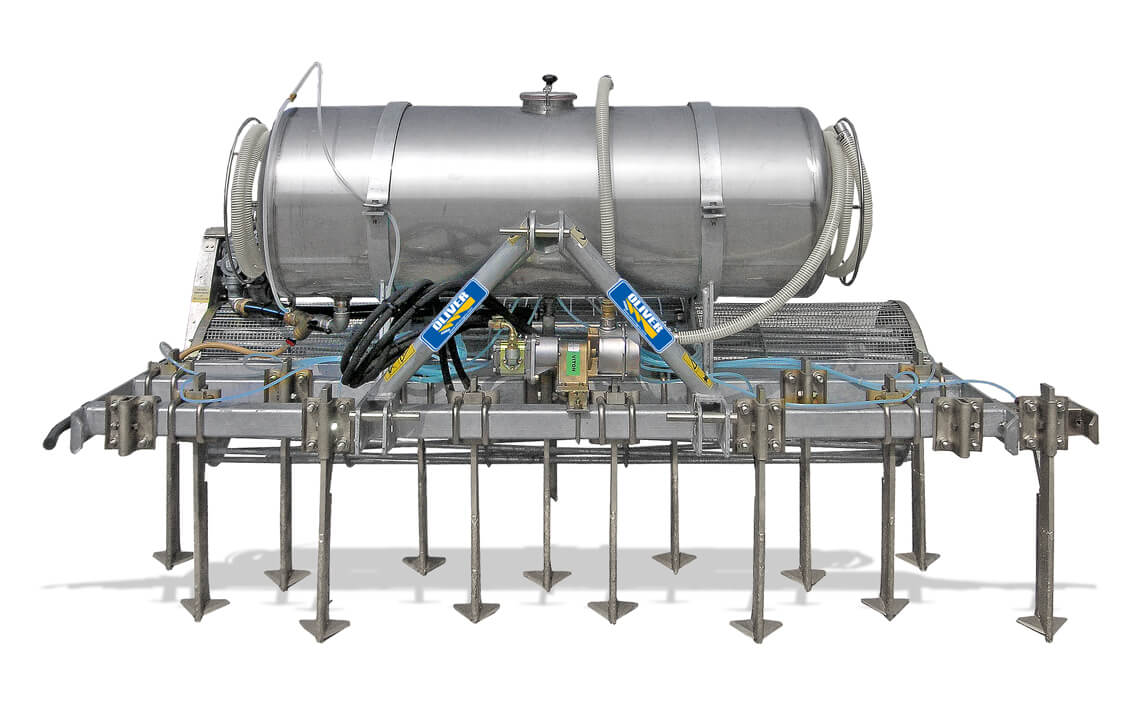

Le traceur LM est une machine tractée, constituée d’un châssis muni d’un troisième point (1) pour l’attelage au tracteur. La largeur du châssis va d’un minimum de 1,5 m à un maximum de 4 m, selon les exigences du client.

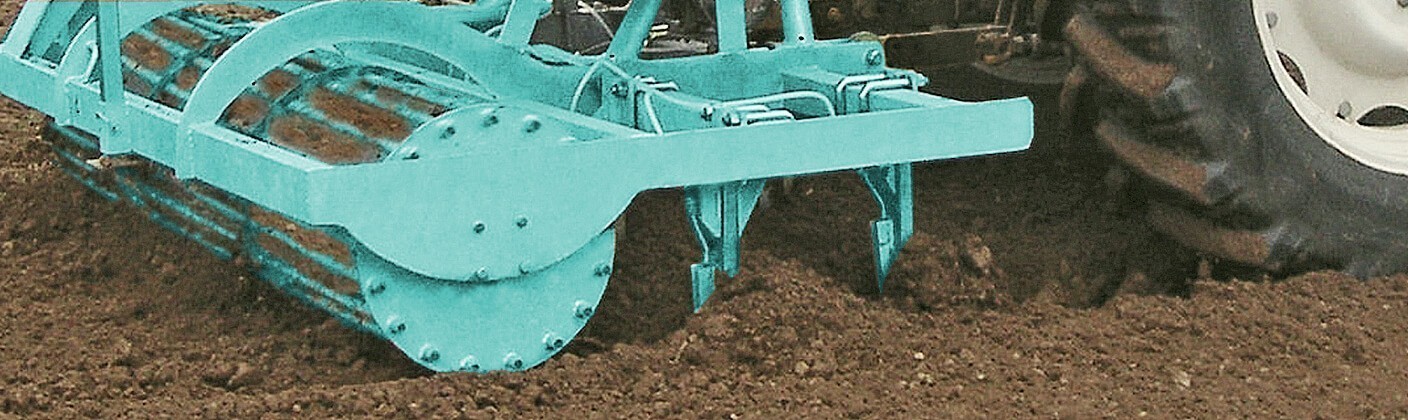

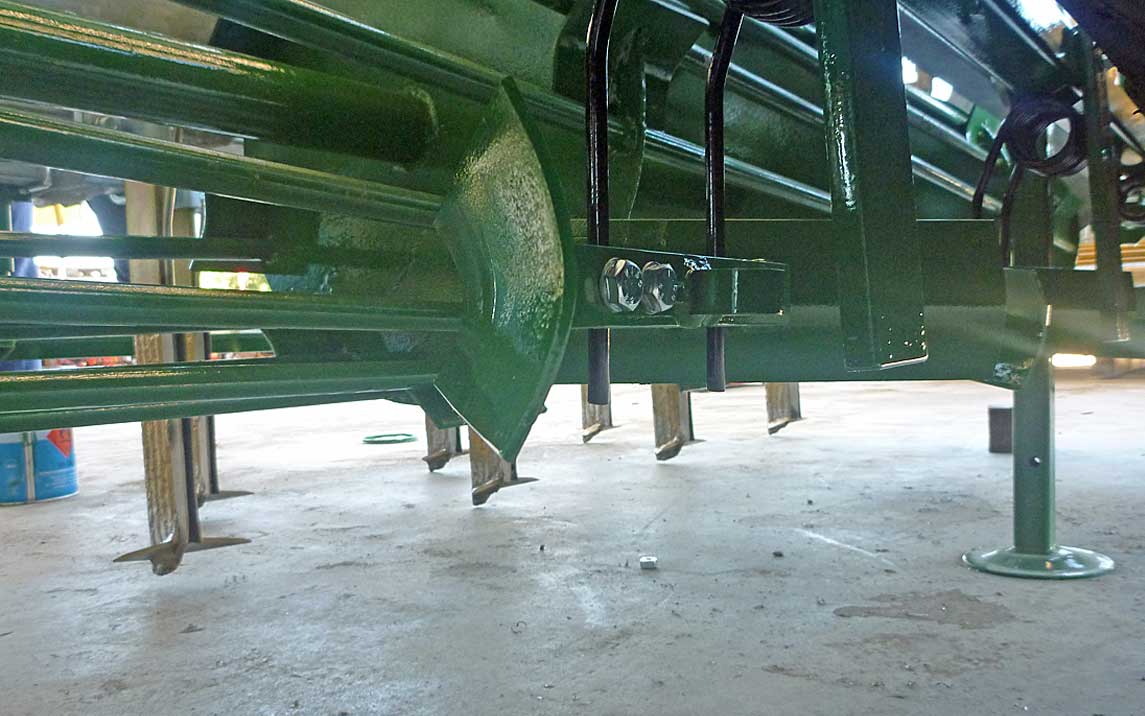

Les ancres traceurs (2), situés sur la partie avant de la machine, pénètrent dans le sol à une profondeur variable de 18 à 30 cm, où elles tracent le produit dans les quantités prévues.

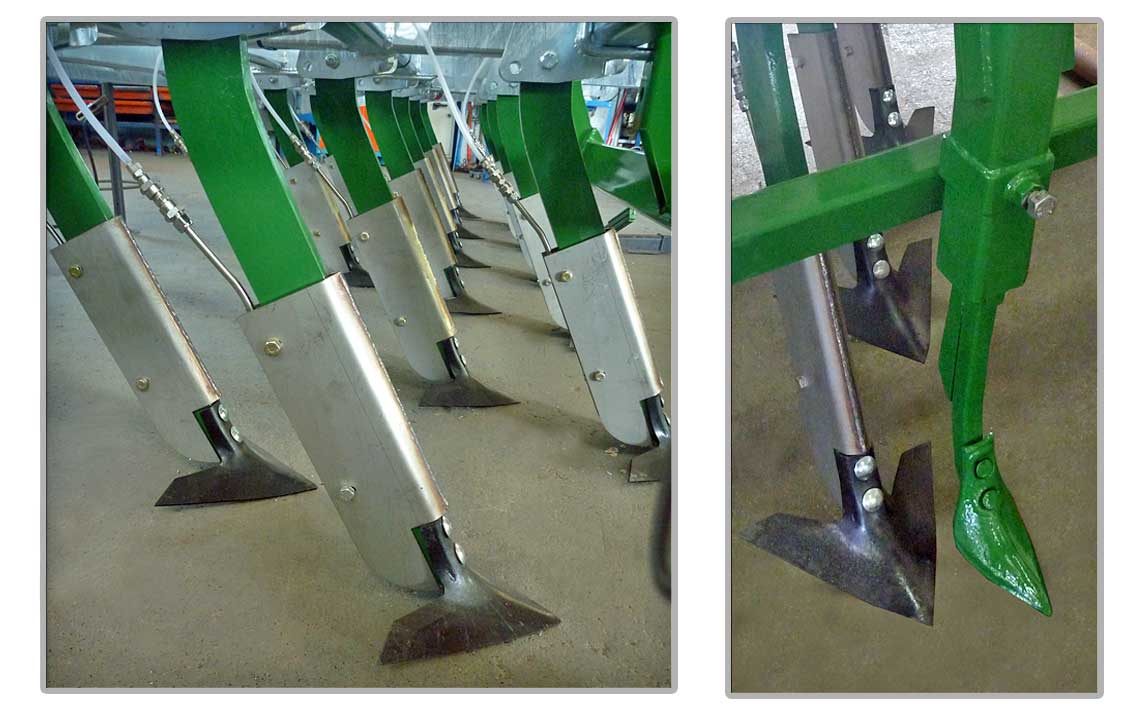

Nous disposons de deux modèles d’ancres traceurs :

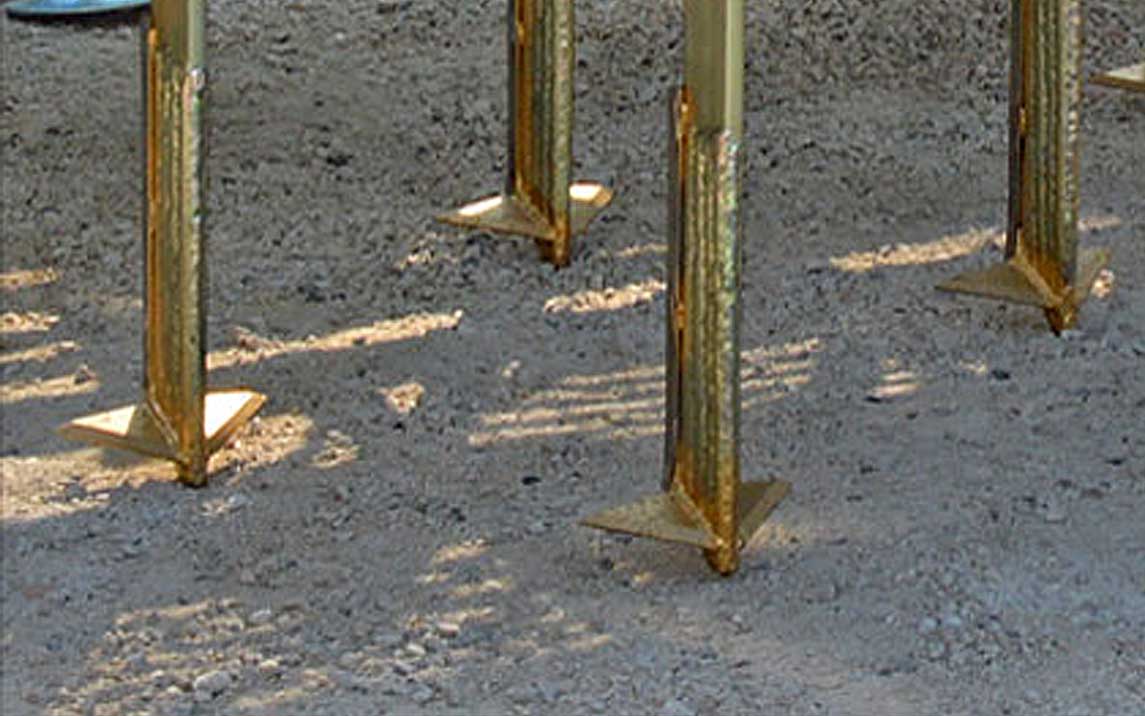

-Le modèle L (3) est indiqué pour travailler sur sols sablonneux.
En phase de travail, le grand soc (4) ouvre une chambre où une buse spéciale (5), vaporise le produit fumigant en éventail.
-Le modèle DUO (6) est indiqué pour travailler sur les sols argileux et particulièrement compacts.
En phase de travail, les ailettes spéciales de l’ancre traceur (7) brisent le terrain en créant une chambre, où un buse à 2 trous latéraux opposés (8) vaporise un jet direct de produit fumigant.

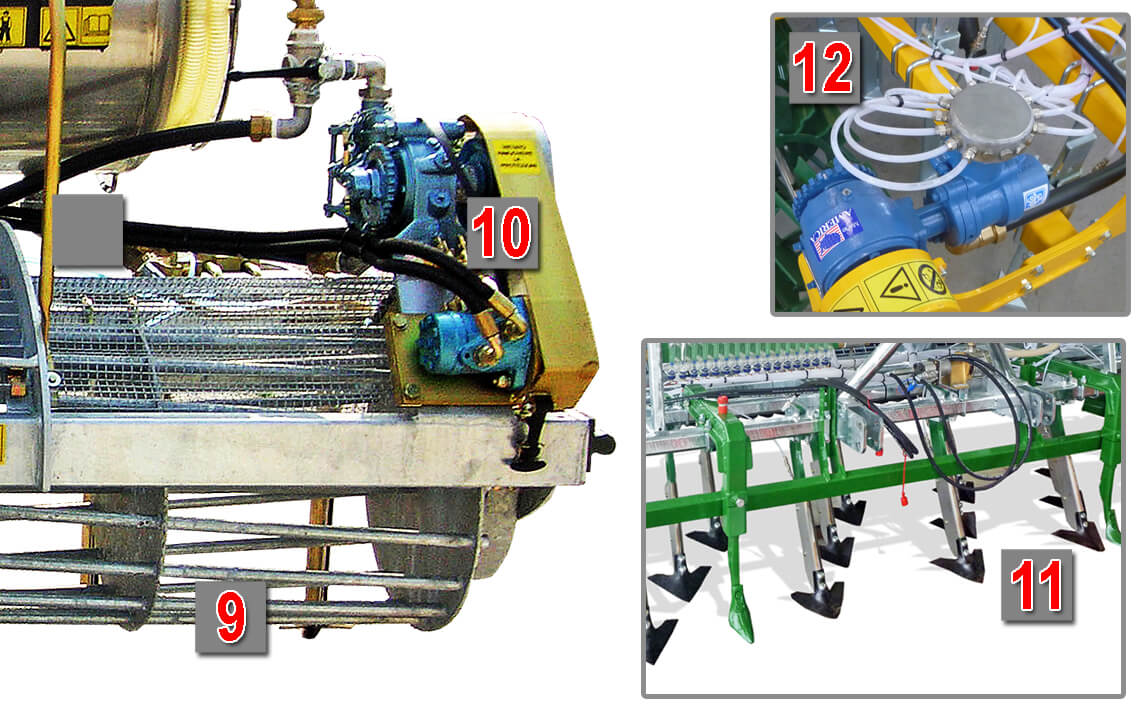

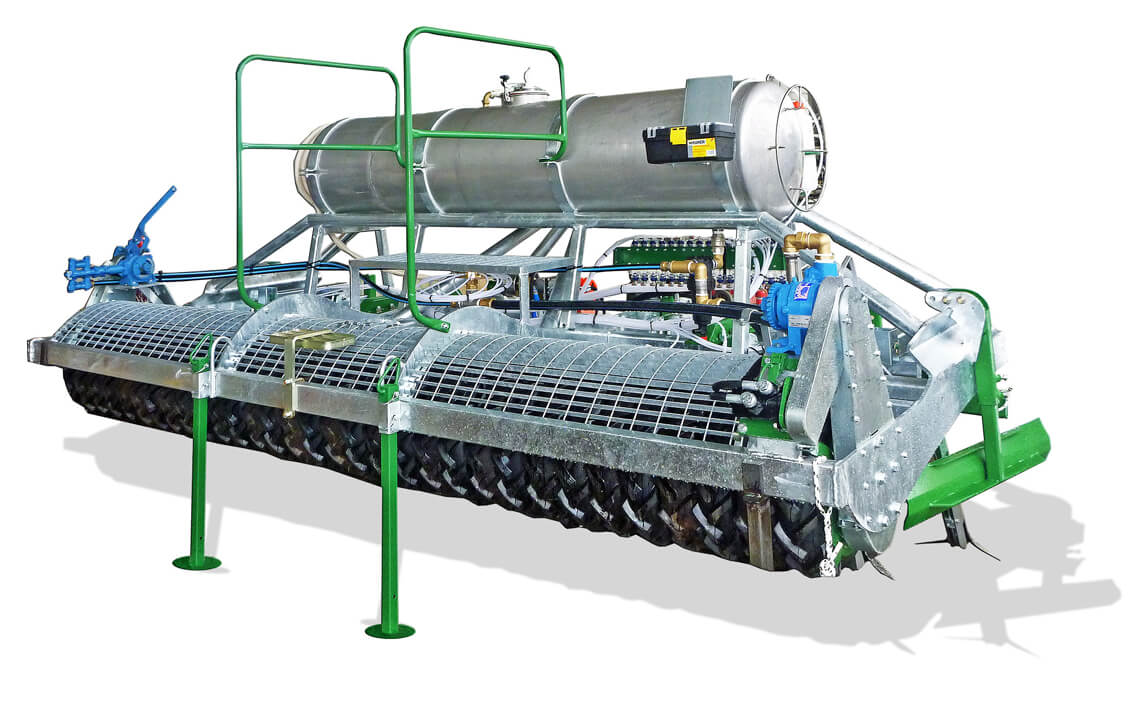

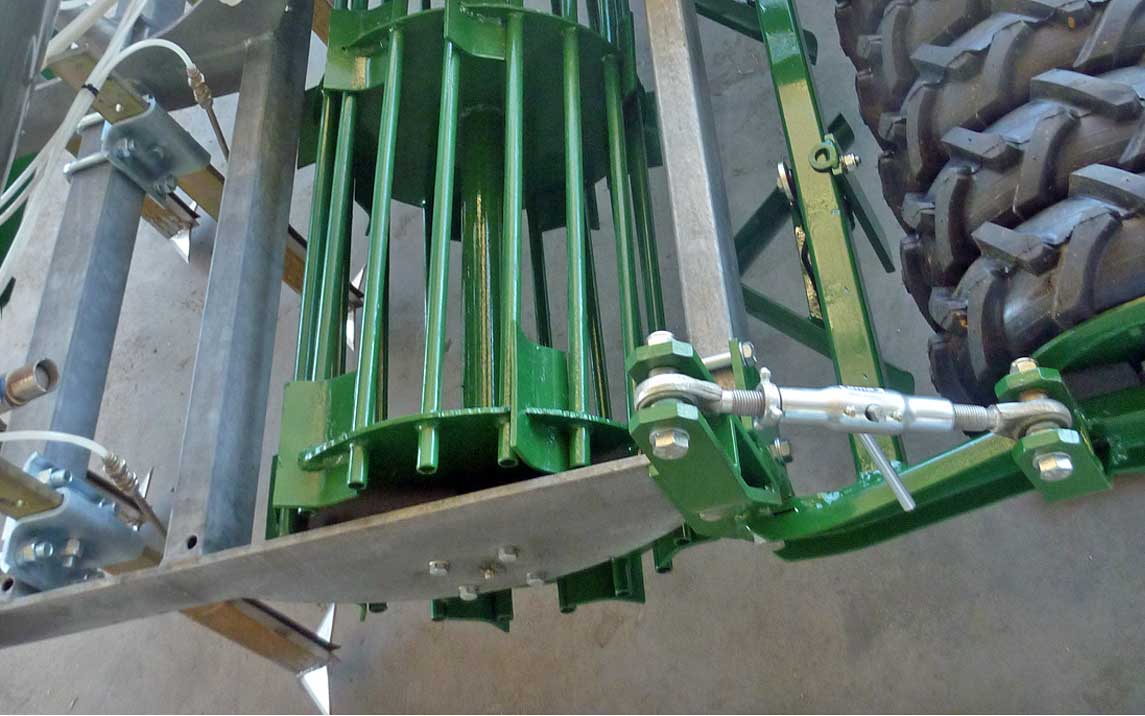

En queue, la machine est équipée d’un rouleau à cage (9), aussi long que la largeur de travail des couteaux traceurs.
Il restaure le sol après le passage des couteaux traceurs, et transmet le mouvement à la pompe volumétrique (10), qui à son tour distribue à l’aide du distributeur (12) le produit aux ancres (11).

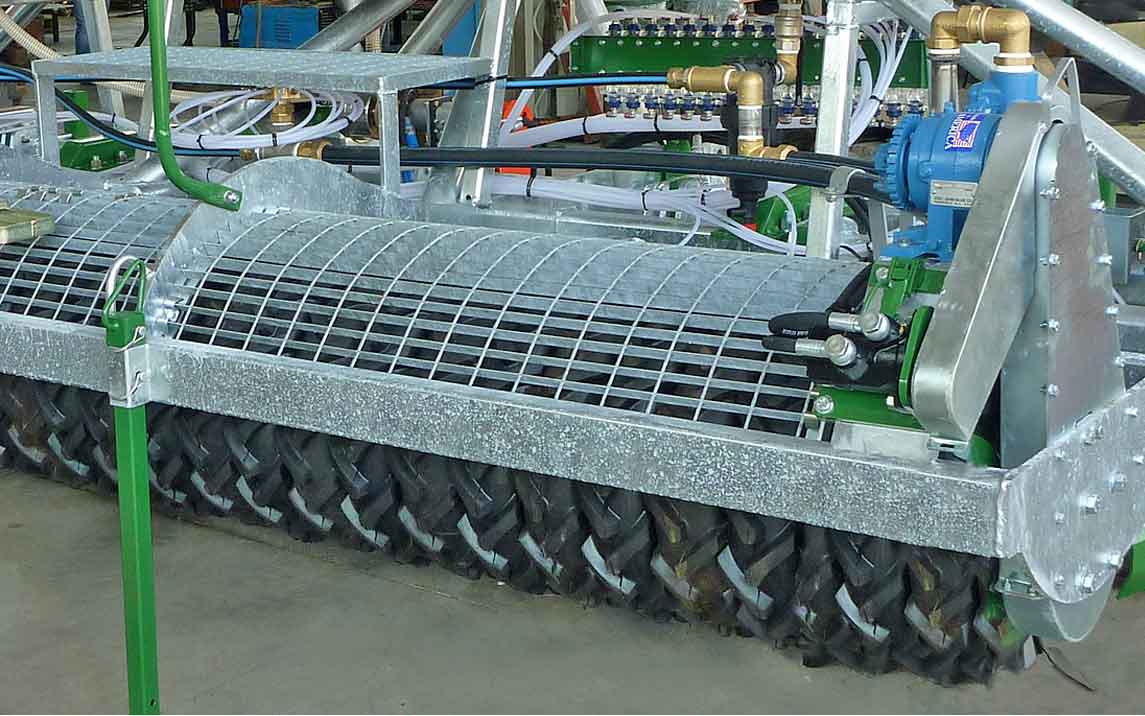

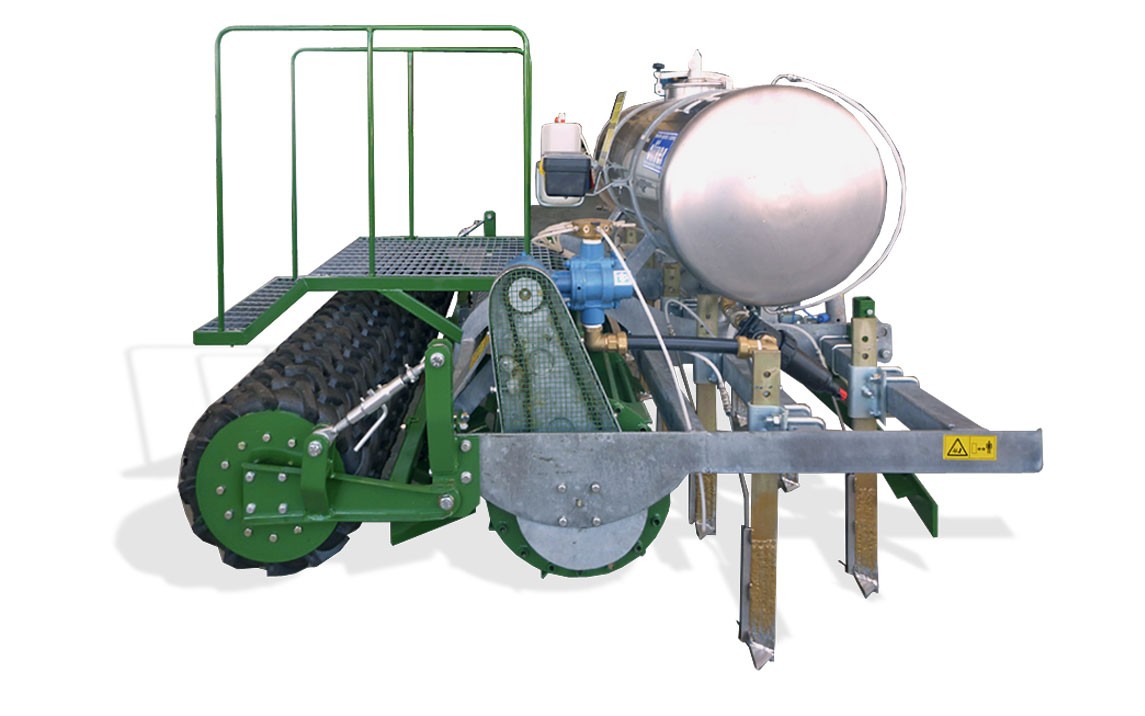

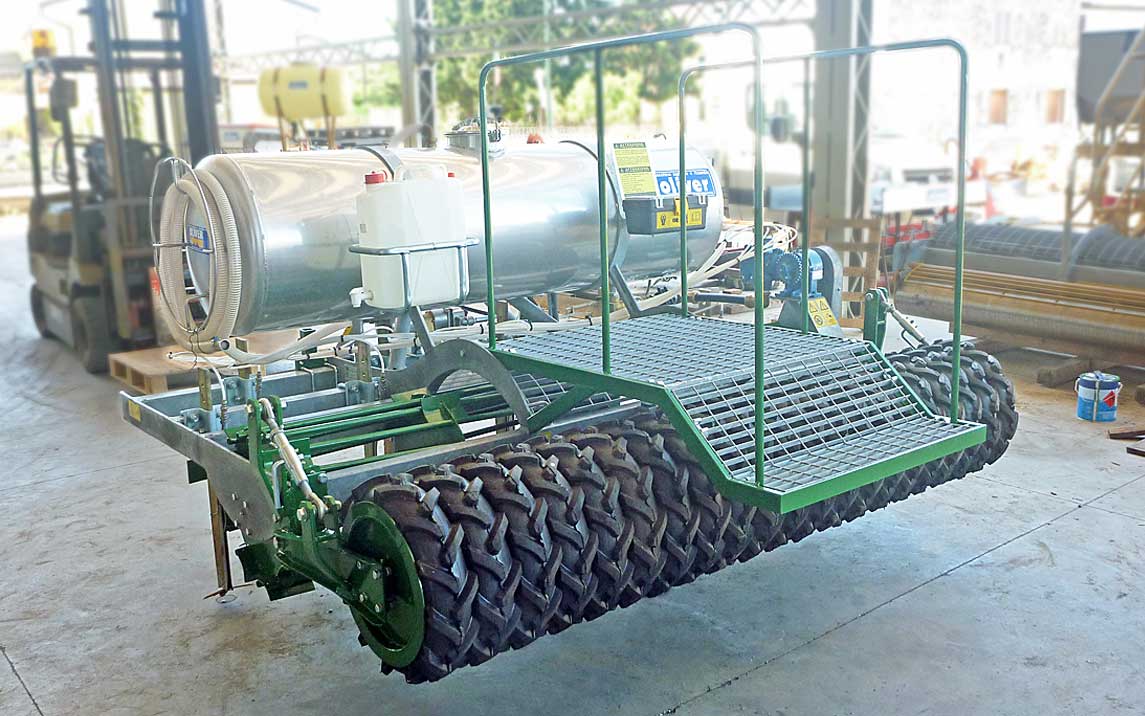

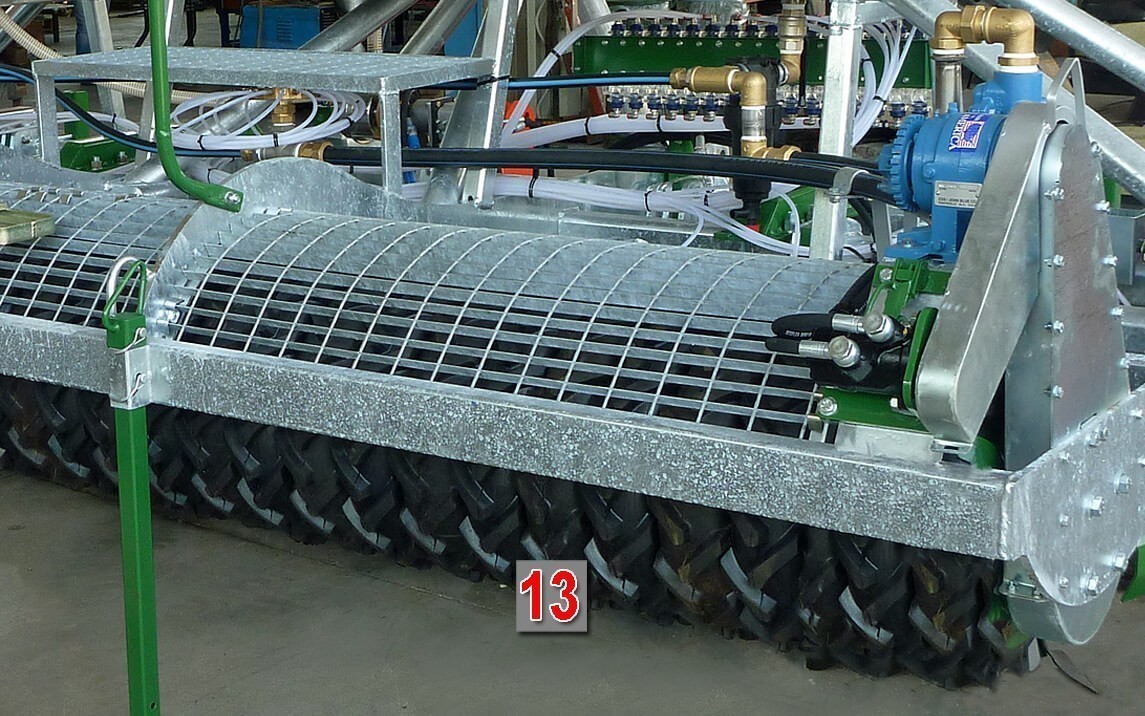

Sur les sols sablonneux, où la prise du rouleau à cage standard pourrait ne pas être suffisante, nous montons le rouleau Packer (13), constitué de paquets de pneumatiques de type marais.

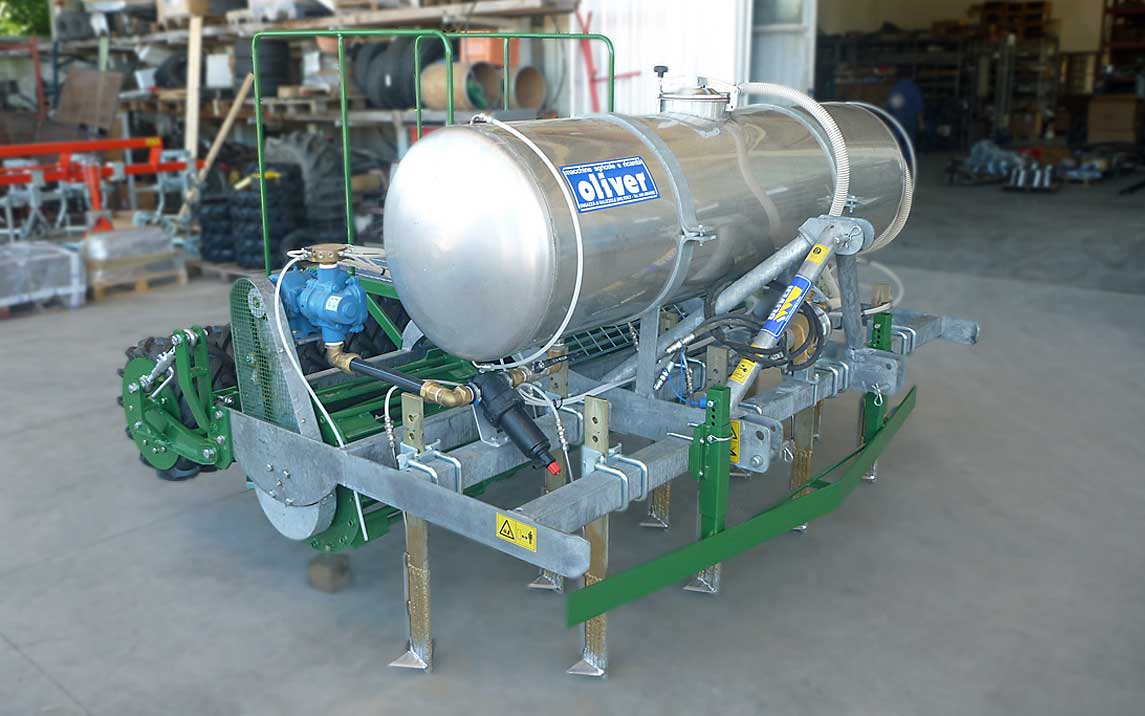

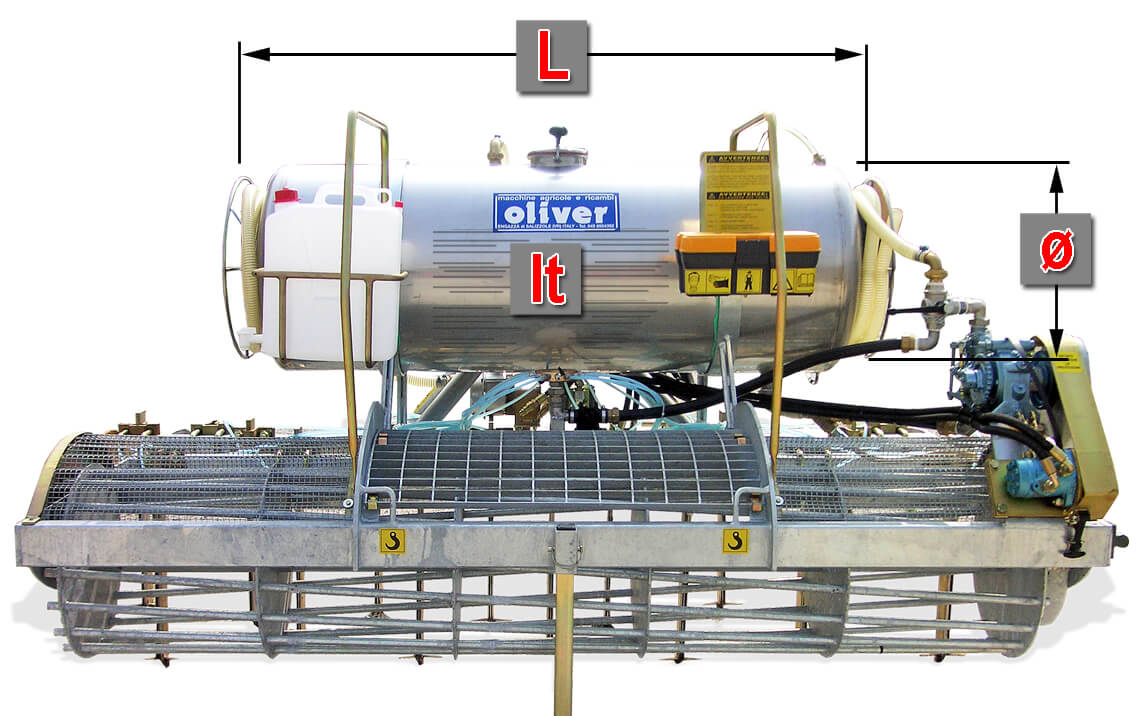

La citerne de produit est disponible dans les combinaisons suivantes :
ø600 x L1000 = 320 l
ø600 x L1250 = 390 l
ø600 x L1500 = 460 l
ø600 x L2000 = 600 l
ø600 x L2500 = 730 l
ø600 x L3000 = 880 l
ø500 x L1000 = 220 l
ø500 x L1250 = 260 l
ø500 x L1500 = 320 l
ø500 x L2000 = 410 l
ø500 x L2500 = 500 l
ø500 x L3000 = 600 l

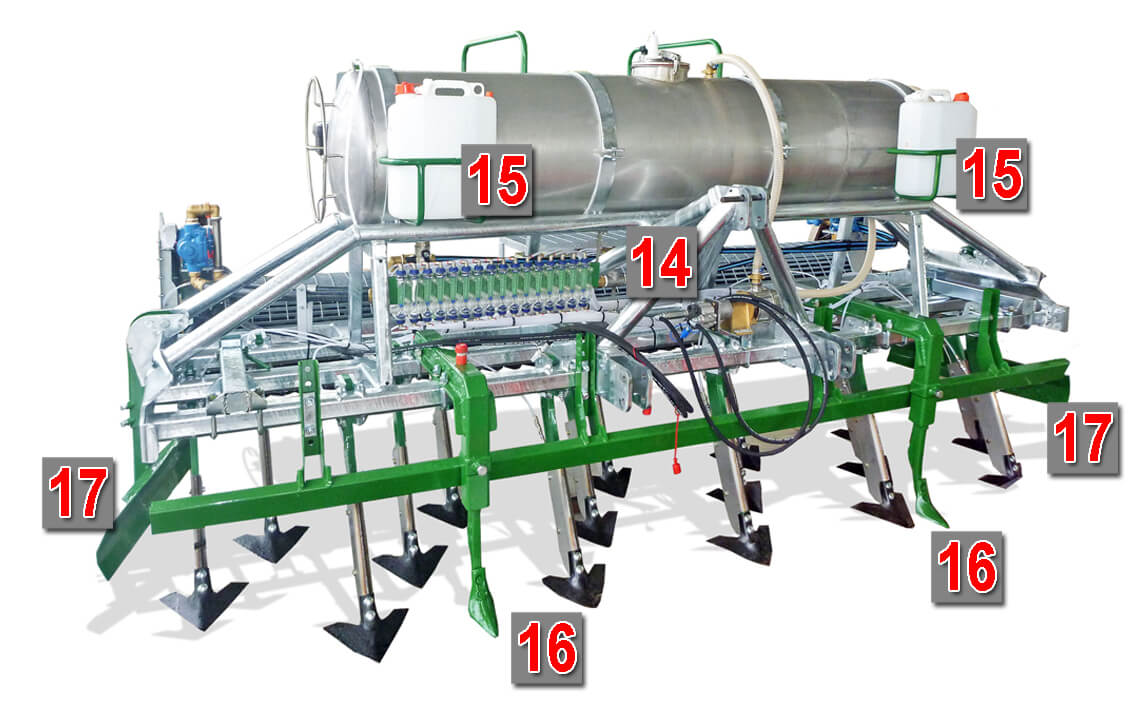

La machine est équipée d’une pompe de soutirage (14), qui s’utilise pour soutirer le produit des fûts à la citerne. Elle est également utilisée pour laver la citerne.
Toujours présents, un/deux réservoirs lave-mains (15).

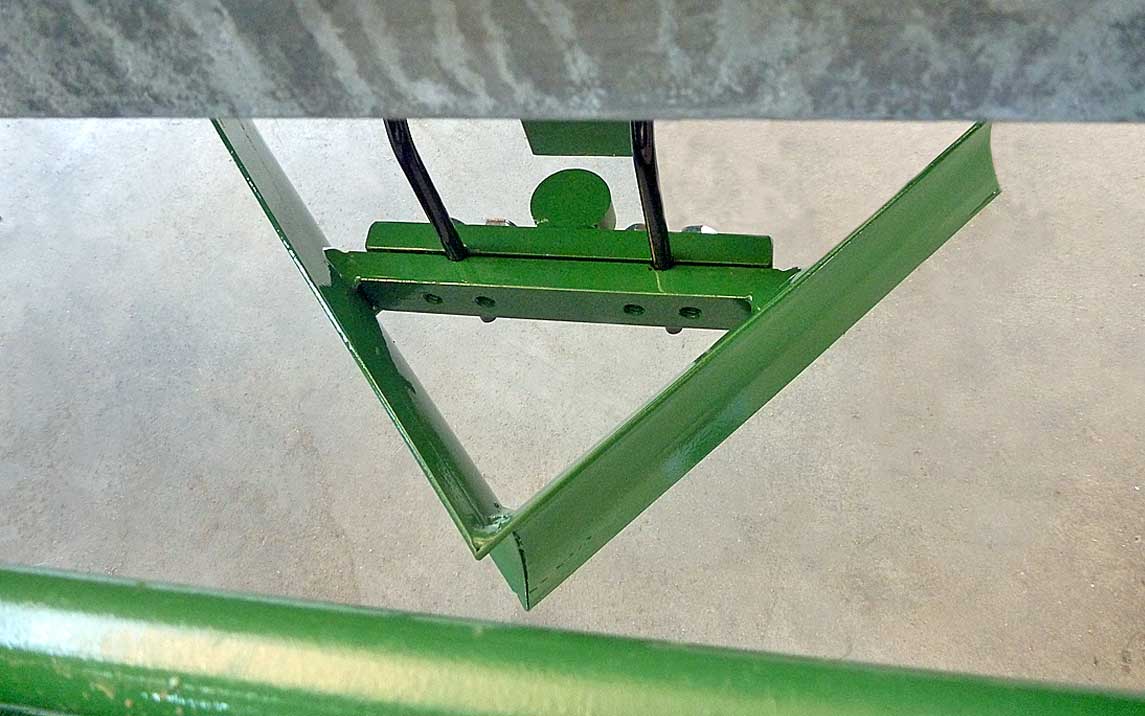

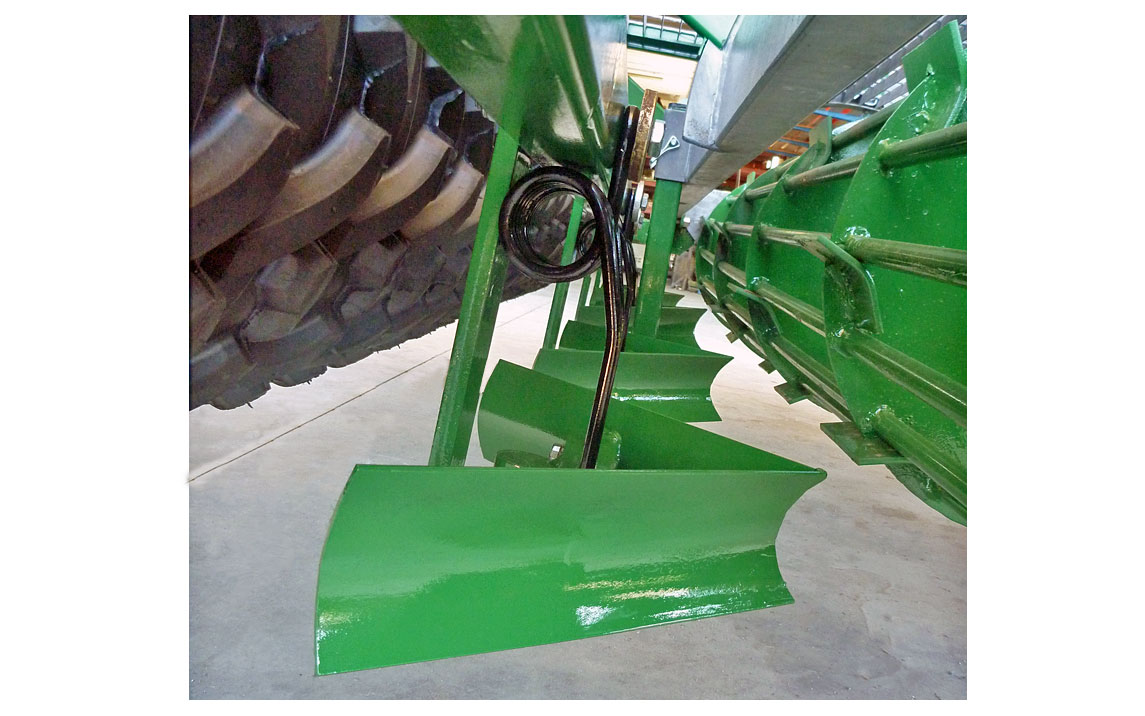

Si nécessaire, nous pouvons monter des efface-traces du tracteur (16) et des adosseuses (17).

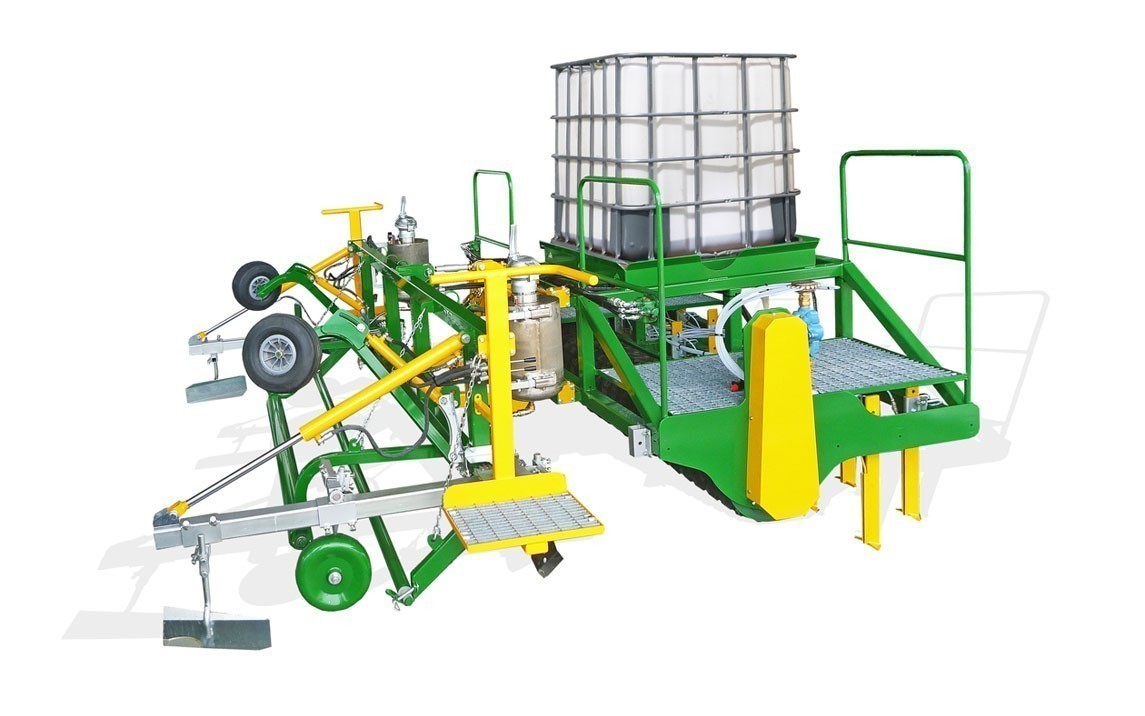

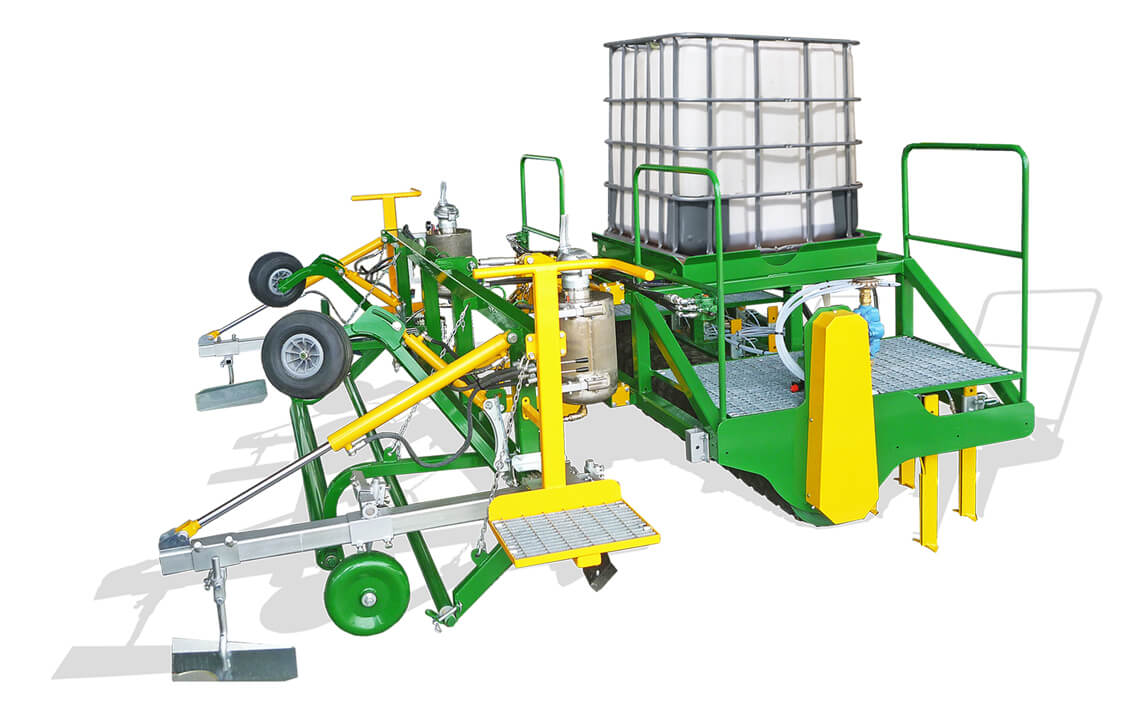

Le Localiseur LM est disponible avec un pré-équipement pour la citerne 1000 l au lieu de la citerne acier.
La figure présente une version aménagée de dérouleuse colleuse film plastique.
La pompa volumetrica a portata variabile CDS – John Blue NGP 6055 o FU 551 (D1) riesce ad erogare da 150-1900 Lt indipendentemente dalla velocità di avanzamento ed è collegata alla cisterna con raccorderia e tubi in acciaio inox, filtri sull’aspirazione e sul travaso.
L’azionamento avviene attraverso una trasmissione sul rullo o posteriore o anteriore.
Il range di portata del modello FU551: da 130 fino 550-600 Lt/Ha (indicata per Telone, Dicloropropene, 1.3D, Dd Soil)
Il range di portata del modello NGP 6055: da 300 fino 1.800/1900 Lt/Ha (Vapam, Metan Sodium,…)
Débitmètre

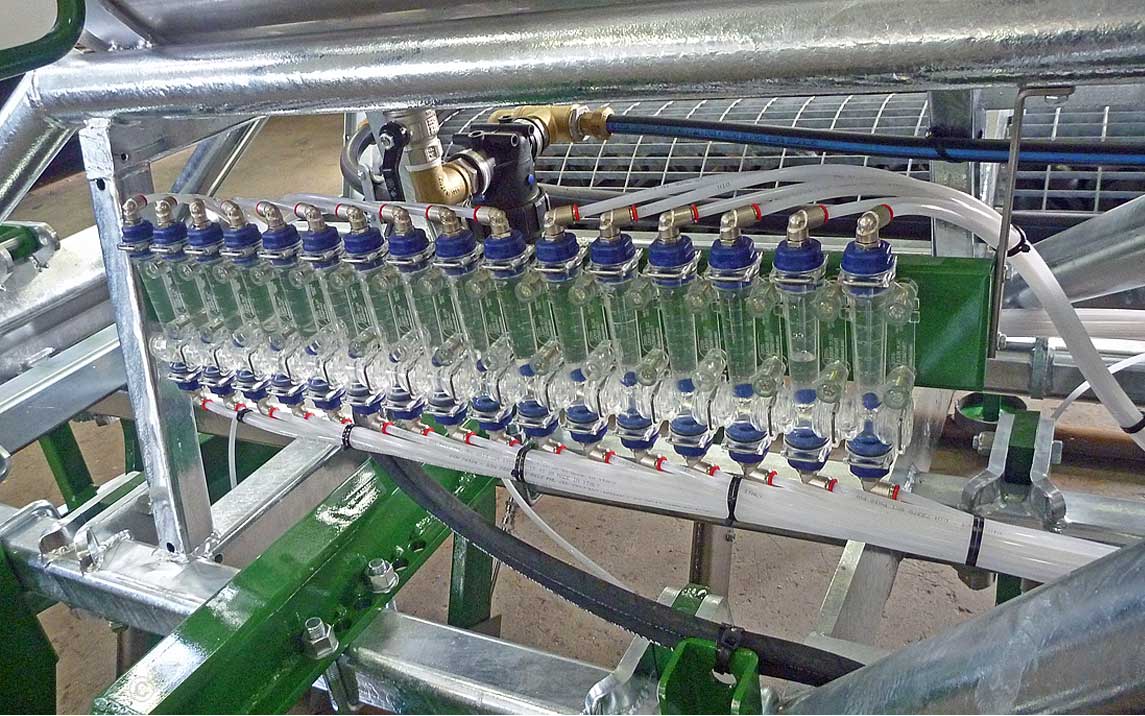

Si l’on veut surveiller la régularité du débit du produit fumigant sur chaque couteau traceur, on peut monter des débitmètres (18).
Transparents et munis d’une échelle graduée, nous pouvons comparer en temps réel la régularité du débit du flux du produit fumigant.
Compte-litres PONY FLOW 4
Instrument de mesure et de lecture de la quantité de liquide (19) avec signal en sortie à intermittence temporisée.
Raccordé à un compte-litres, il affiche le débit en temps réel et le débit total.
Nous pouvons configurer la quantité souhaitée pour avoir un signal en sortie géré par un temporisateur programmable. Cette fonction s’active à chaque multiple de la quantité programmée.
Différents modèles disponibles
