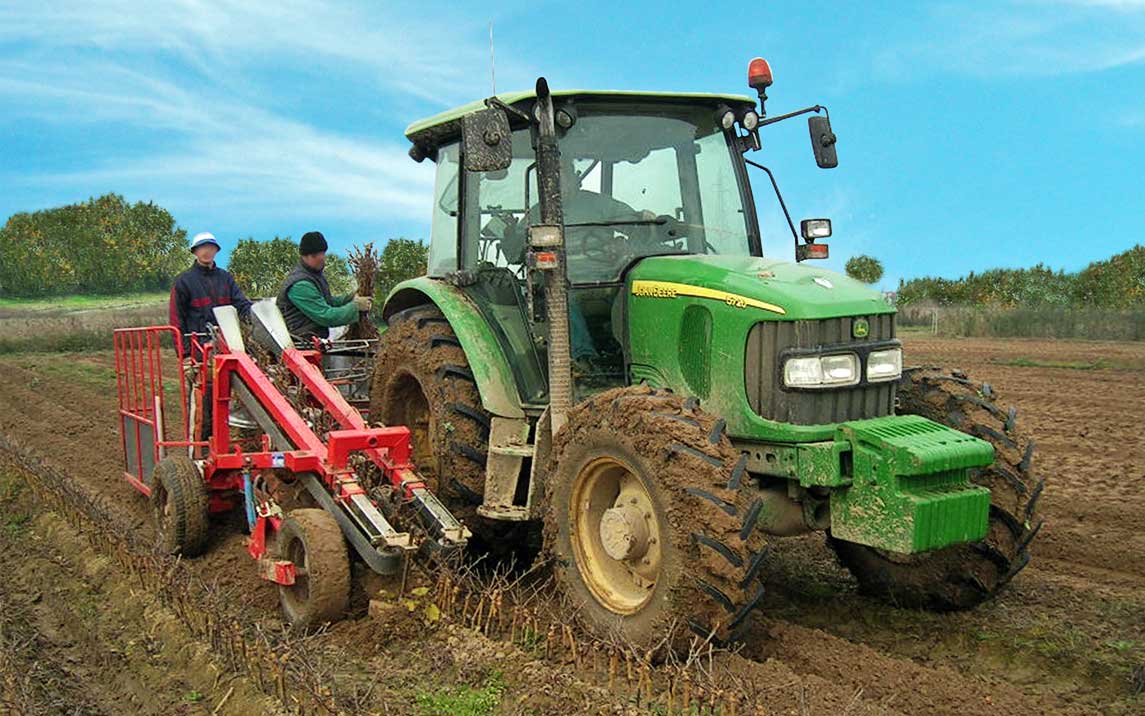

L’ arracheuse SP2000 est une machine conçue pour :
-l’ arrachage de provins et d’arbres fruitiers
-la récolte
-le triage
-le stockage de « plantes de pépinière ».
-Préfère les sols : francs, sablonneux, souples
Indiquée pour la production de : 100 000 à 300 000 et plus, avec une production journalière tournant autour de 15 000 plantes triées.
Travaille sur les appareils racinaires jusqu’à 30 cm.
Structure et fonctionnement

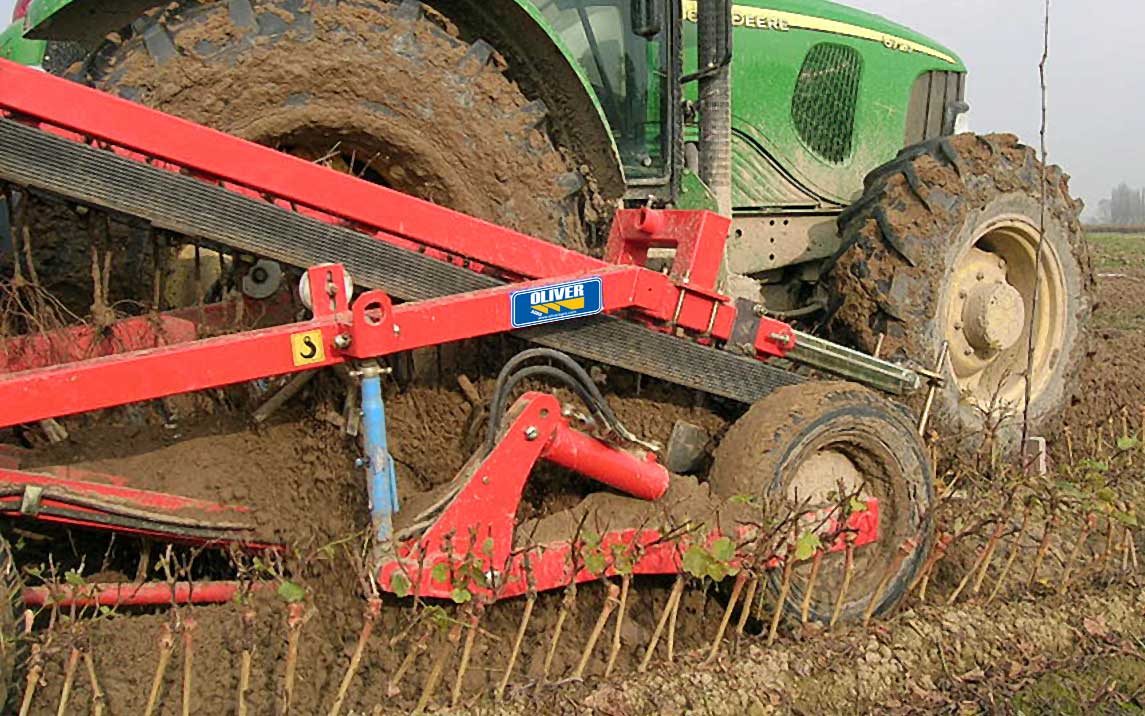

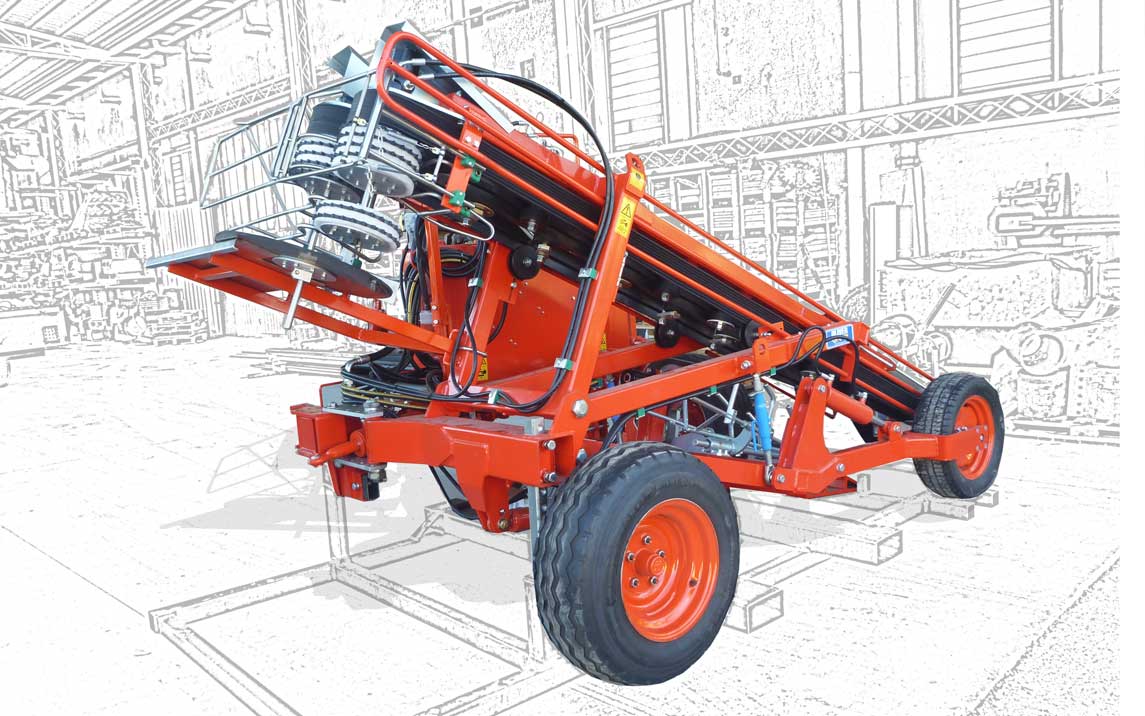

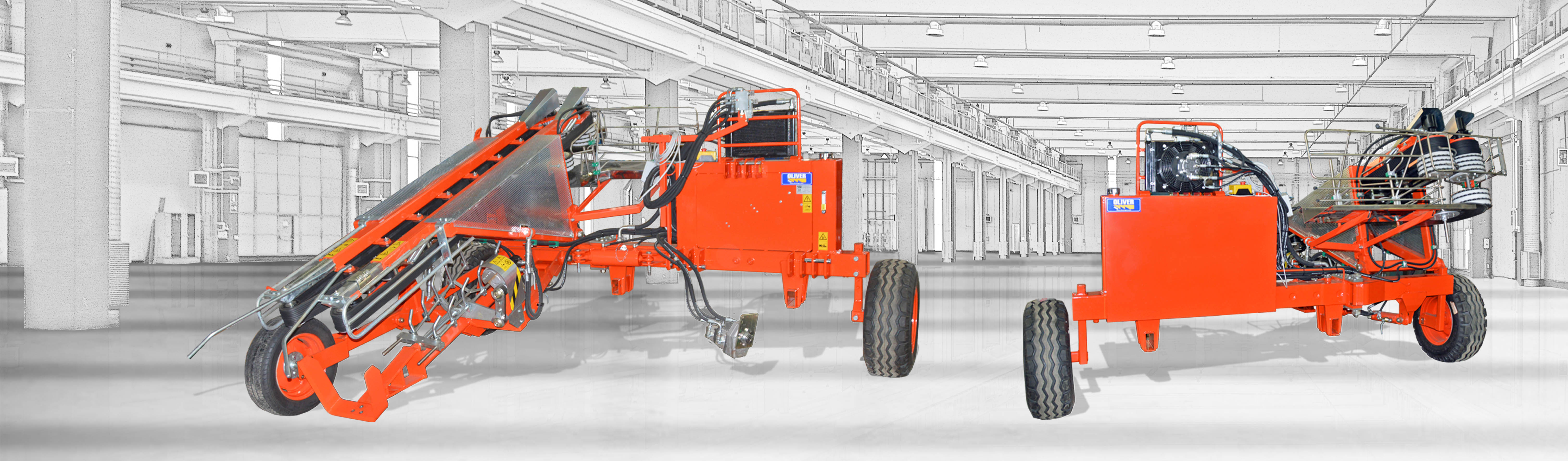

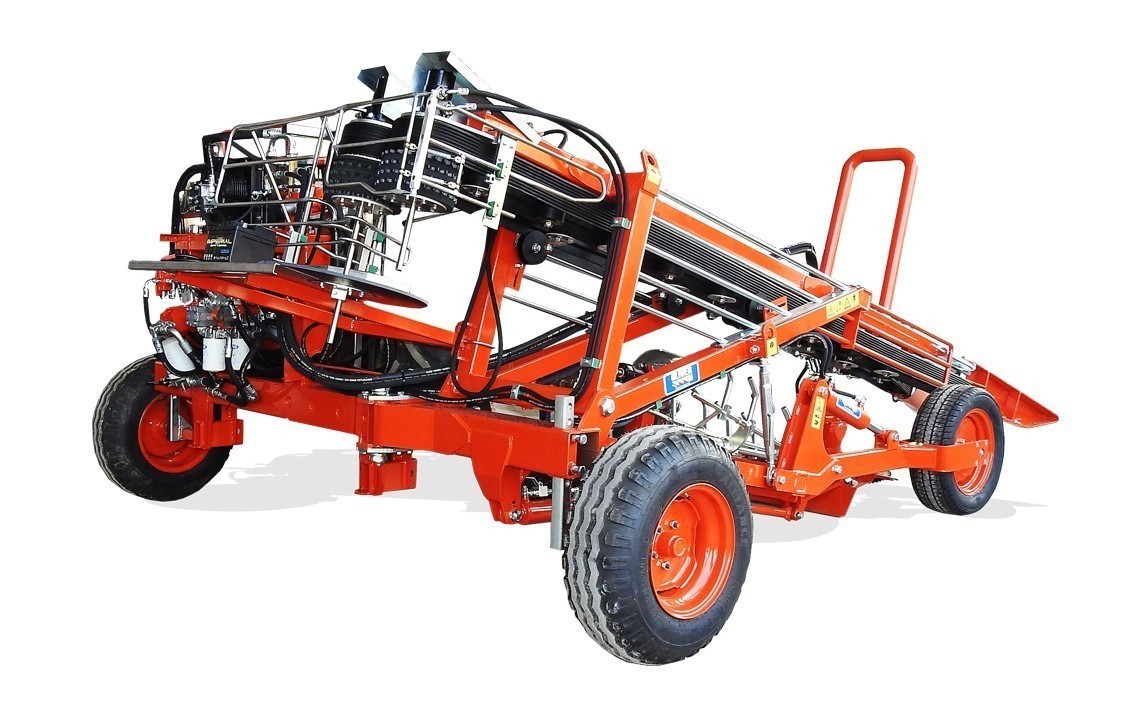

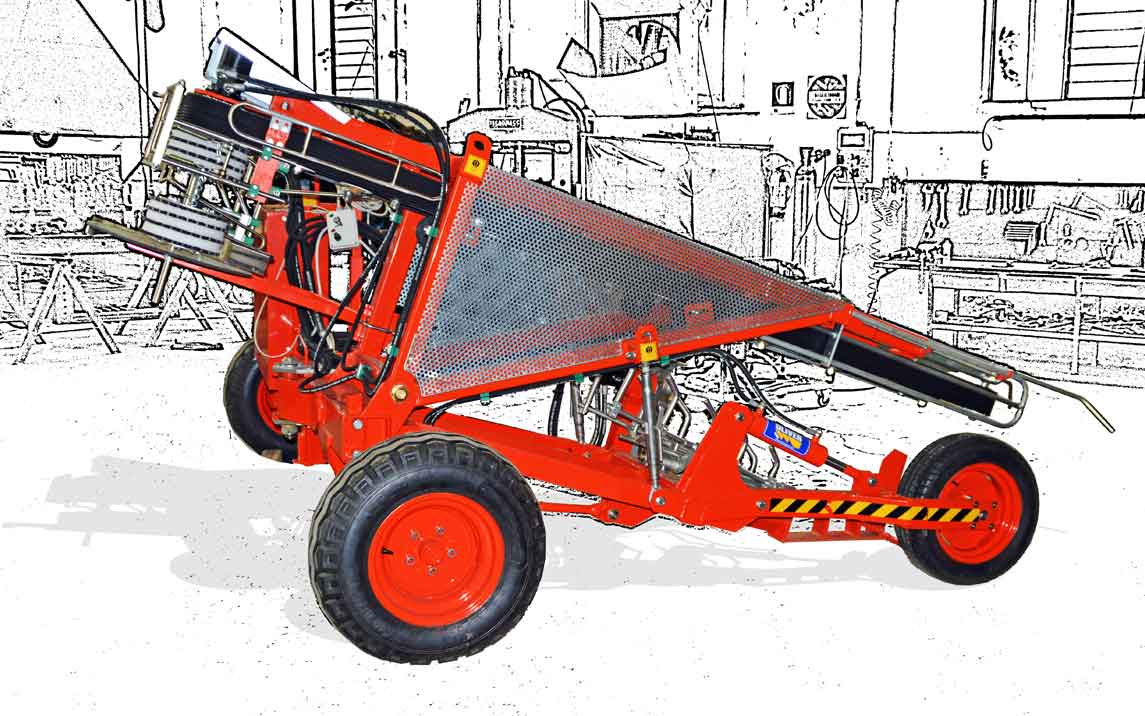

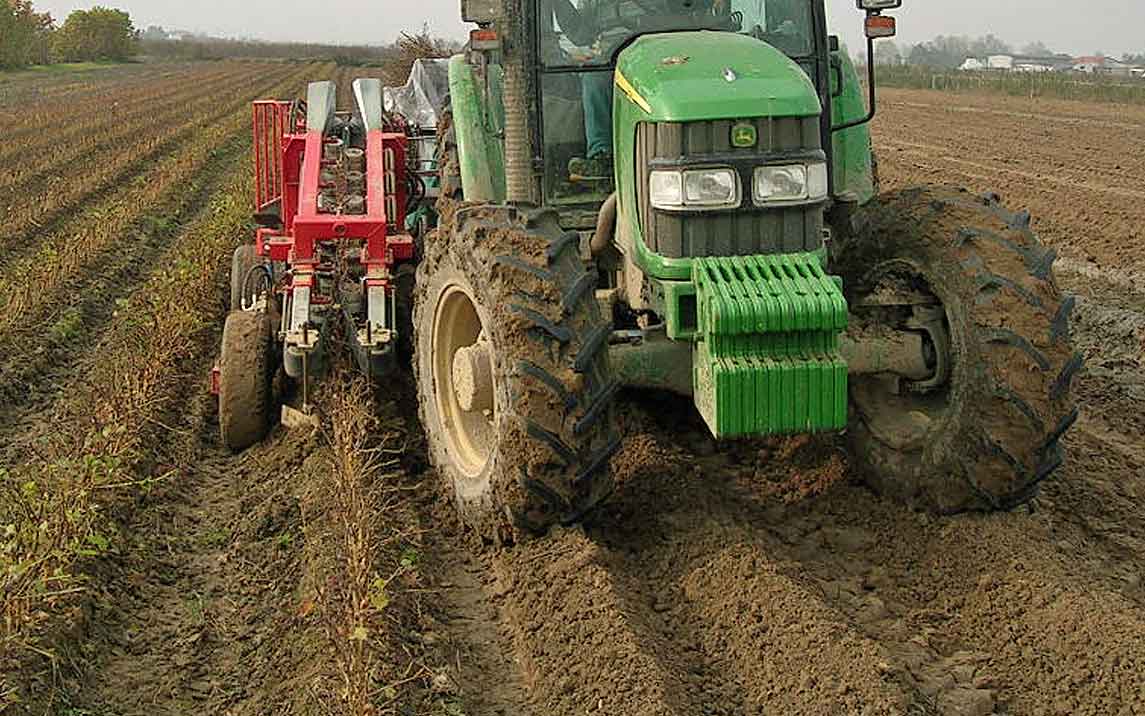

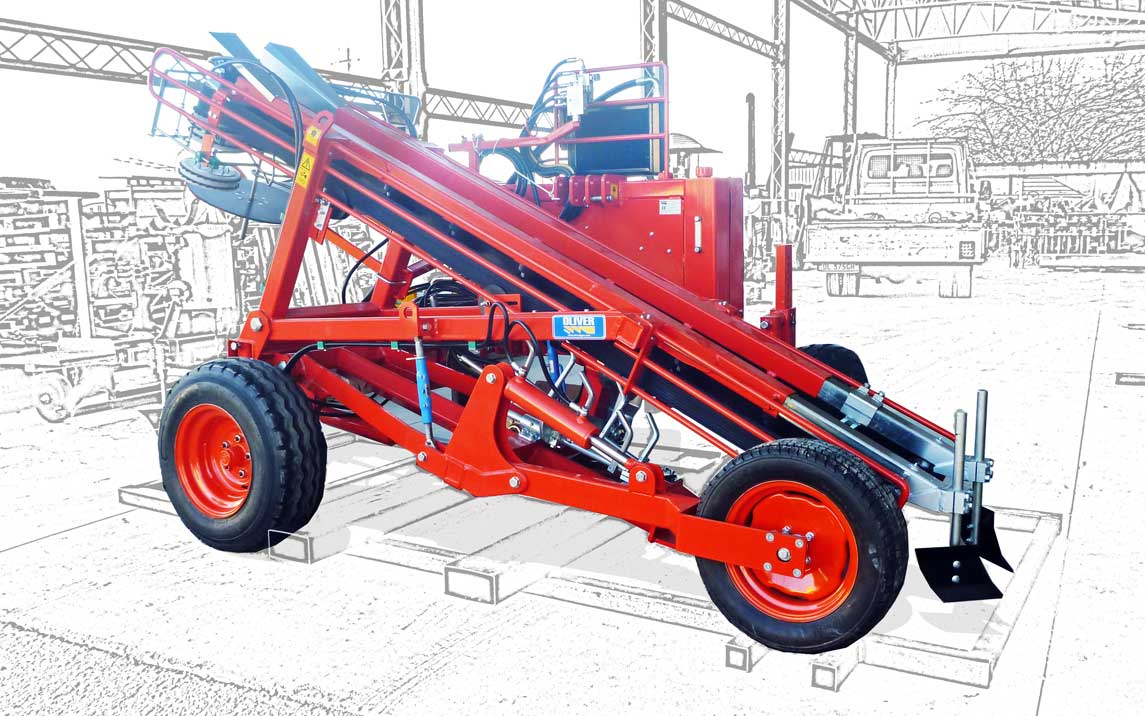

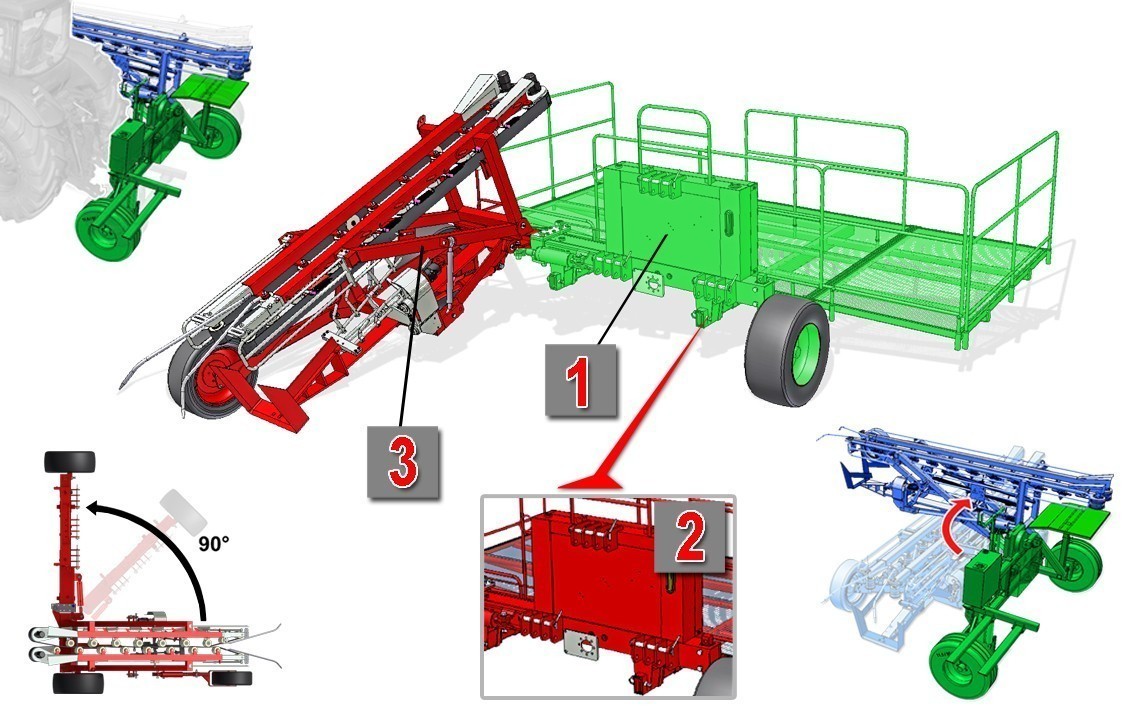

L’ arracheuse SP2000 est une machine tractée, constituée d’un châssis fixe (1), munie d’un troisième point (2) pour l’attelage au tracteur. En cas de transport, un châssis mobile (3) fixé sur la machine permet de la fermer de 90° et de réduire les encombrements.

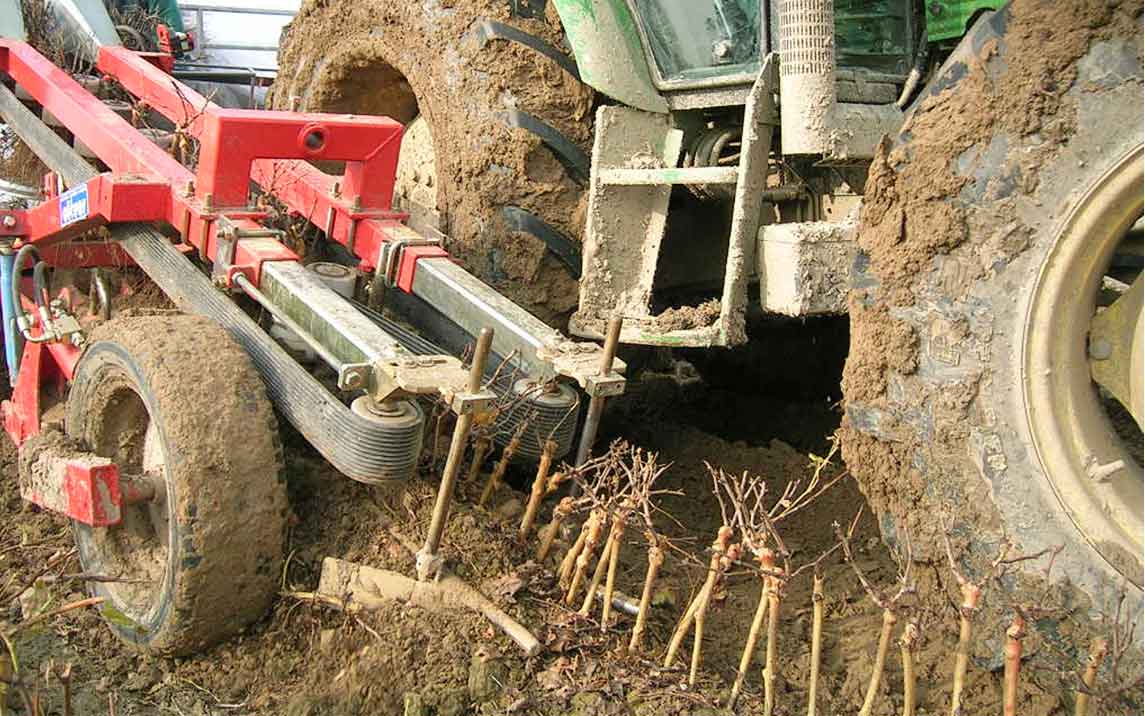

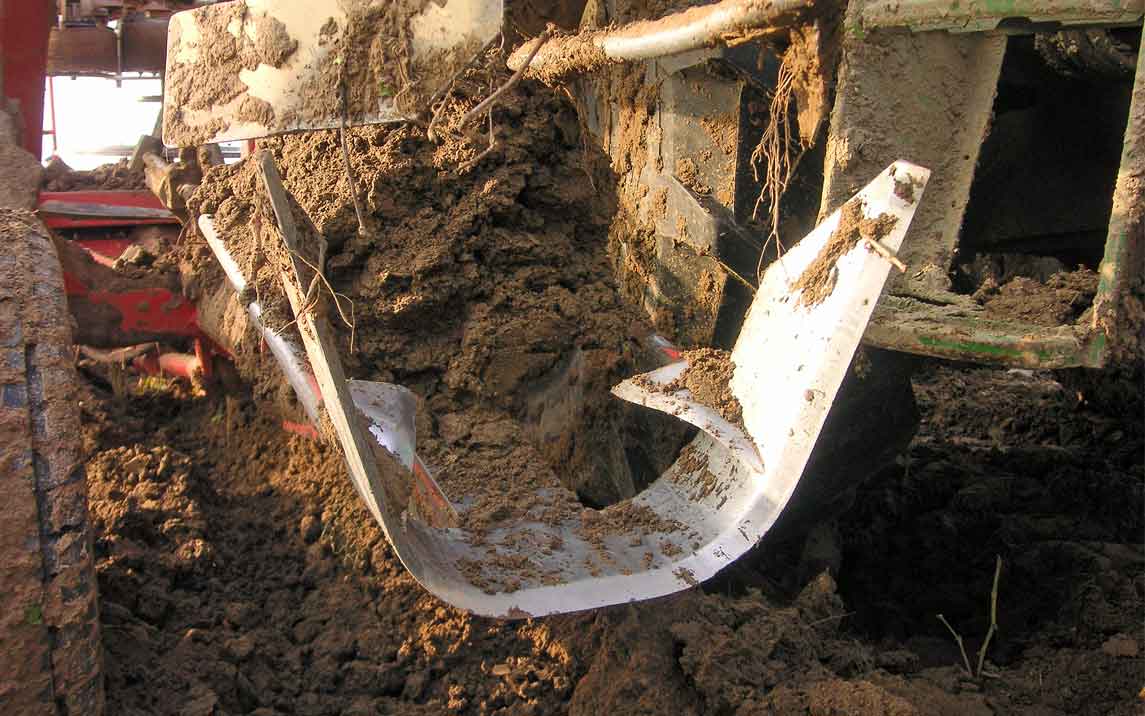

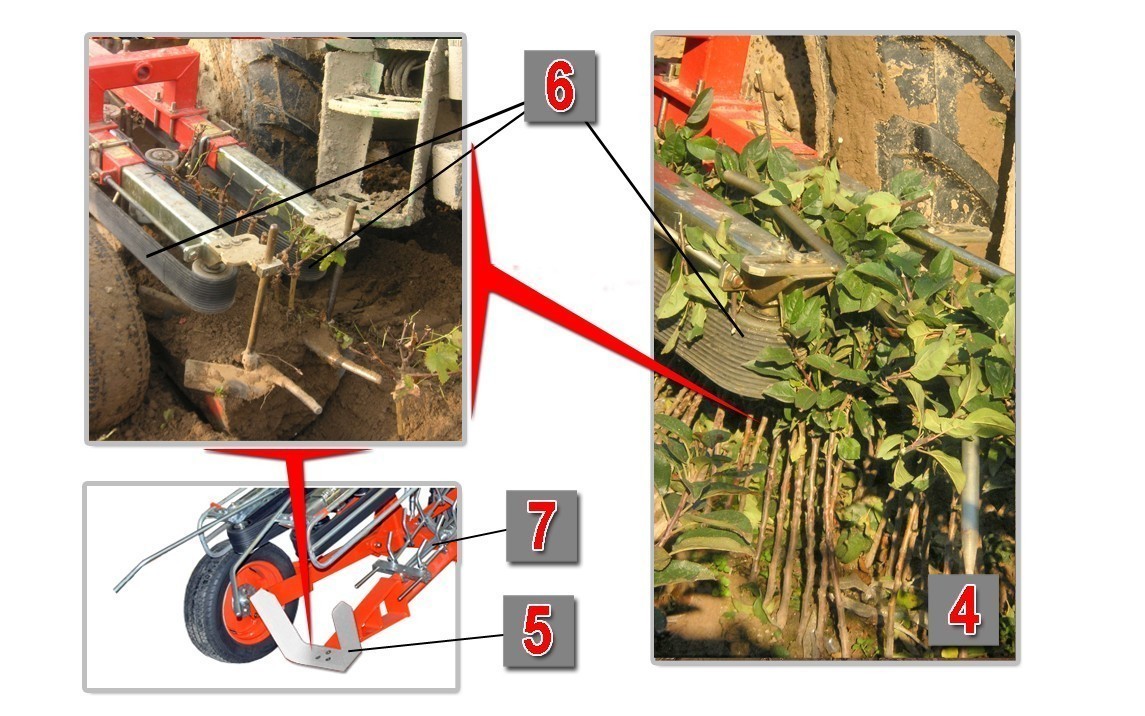

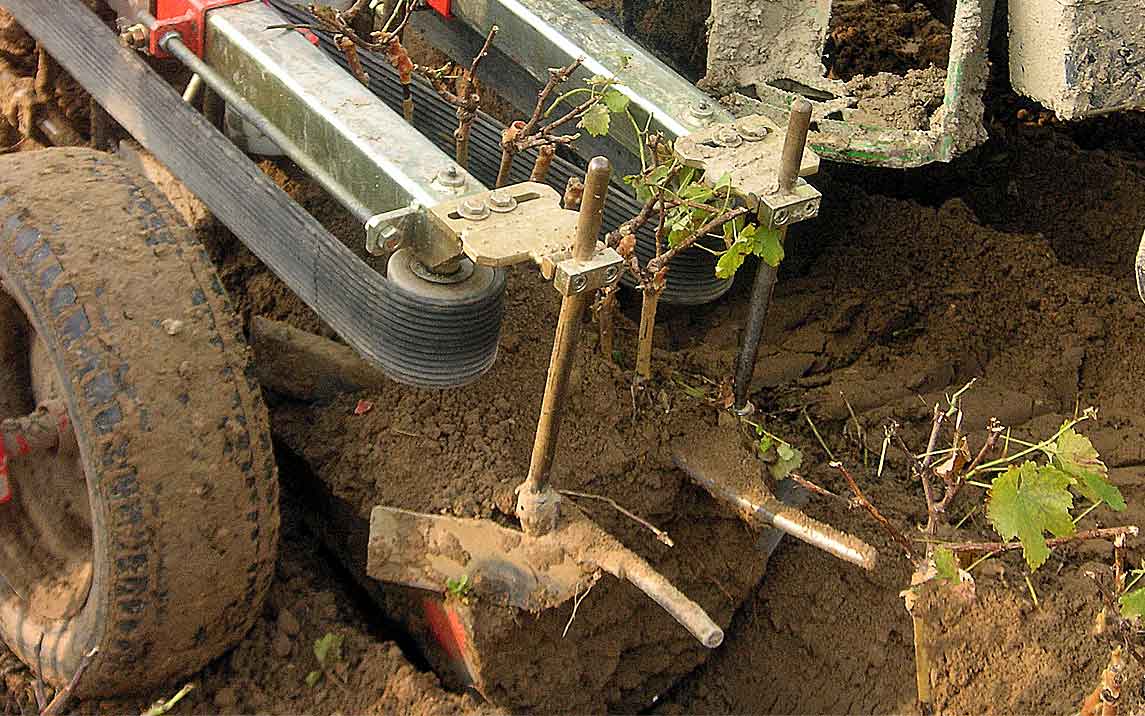

L’ arracheuse SP2000 extrait les plantes (4) grâce au couteau d’arrachage (5) qui pénètre en profondeur dans le sol en dessous de l’appareil racinaire, jusqu’à 30 cm.

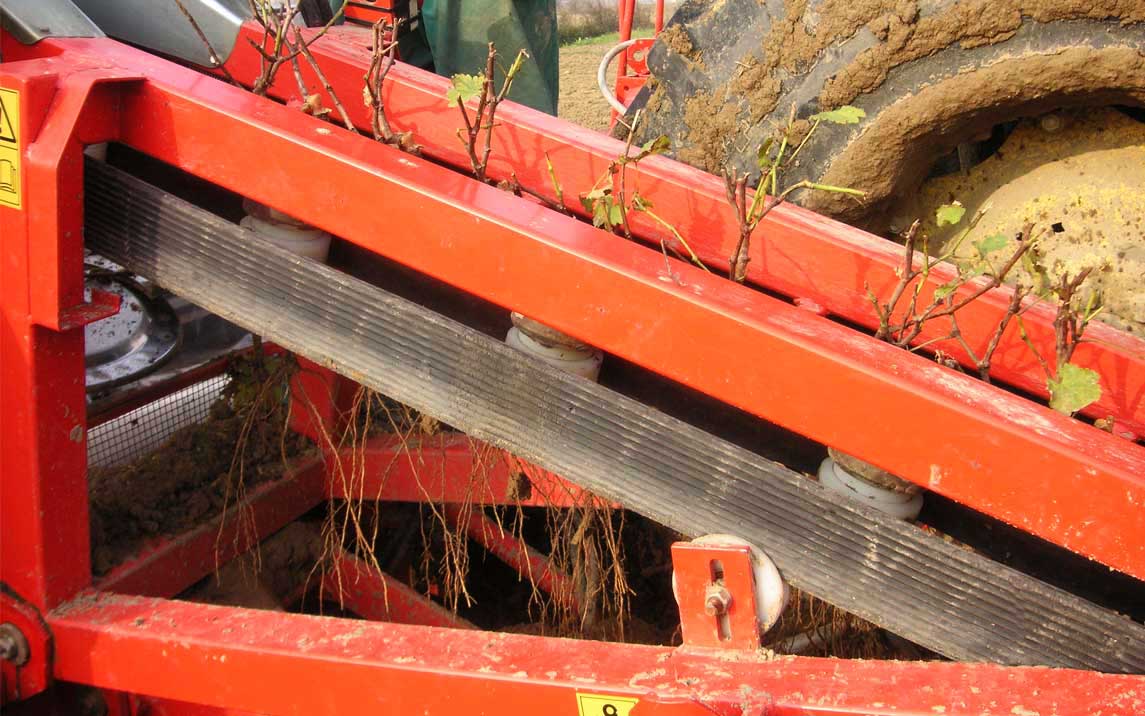

En même temps, la bande transporteuse (6), intercepte la tige de la plante et l’entraîne vers le vibreur (7).

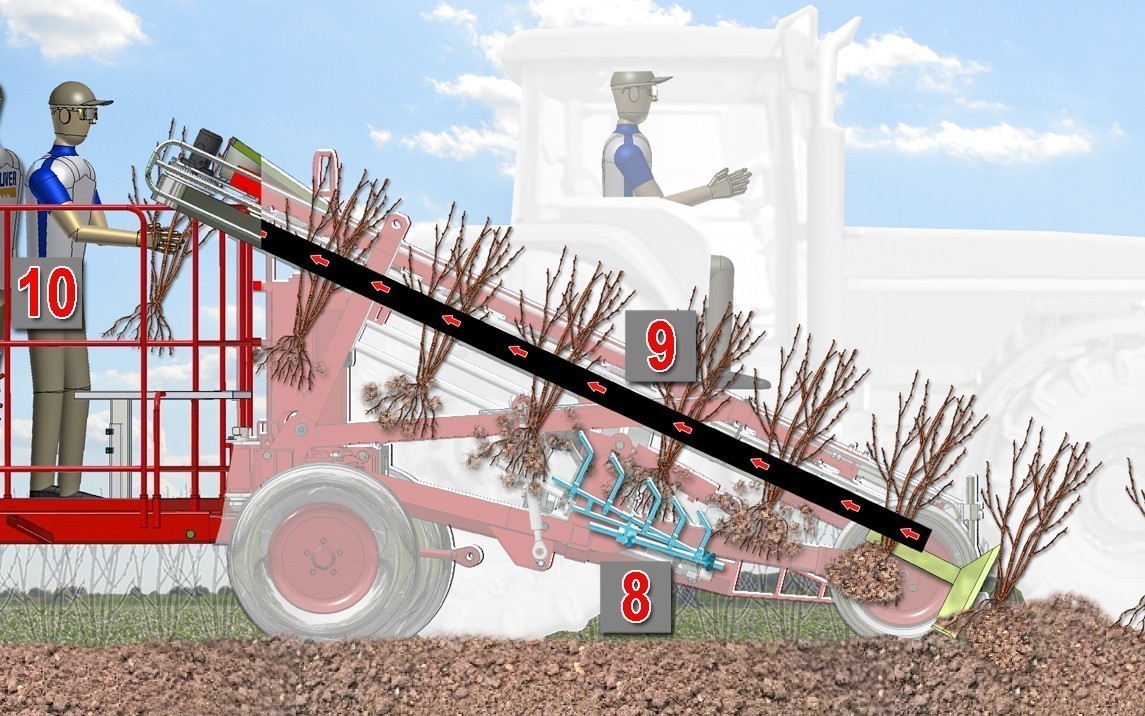

Le vibreur (8) a une longueur qui couvre une bonne partie de la zone de la bande transporteuse.
Oscillant en mode alterné, il effectue un écrémage complet du terrain qui se trouve autour de l’appareil racinaire des plantes. La bande transporteuse (9) maintient les plantes en place et les conduit à l’opérateur (10), qui les ramasse pour le triage.

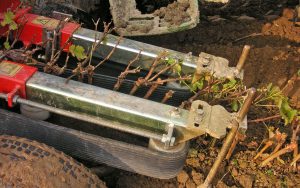

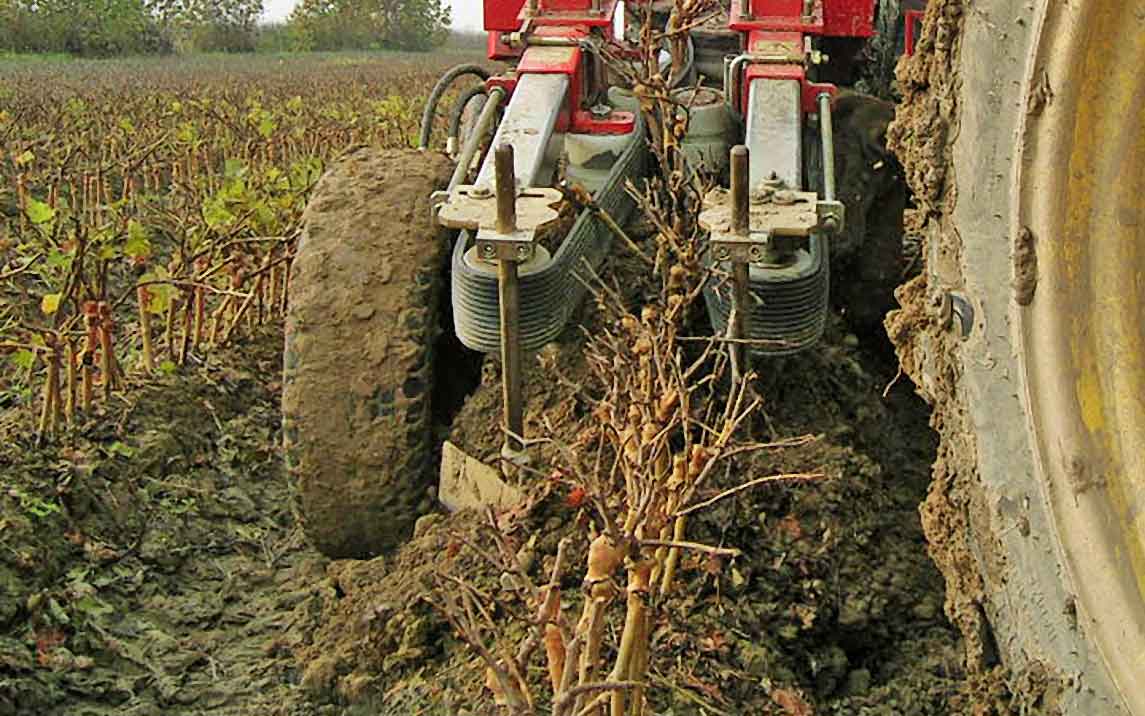

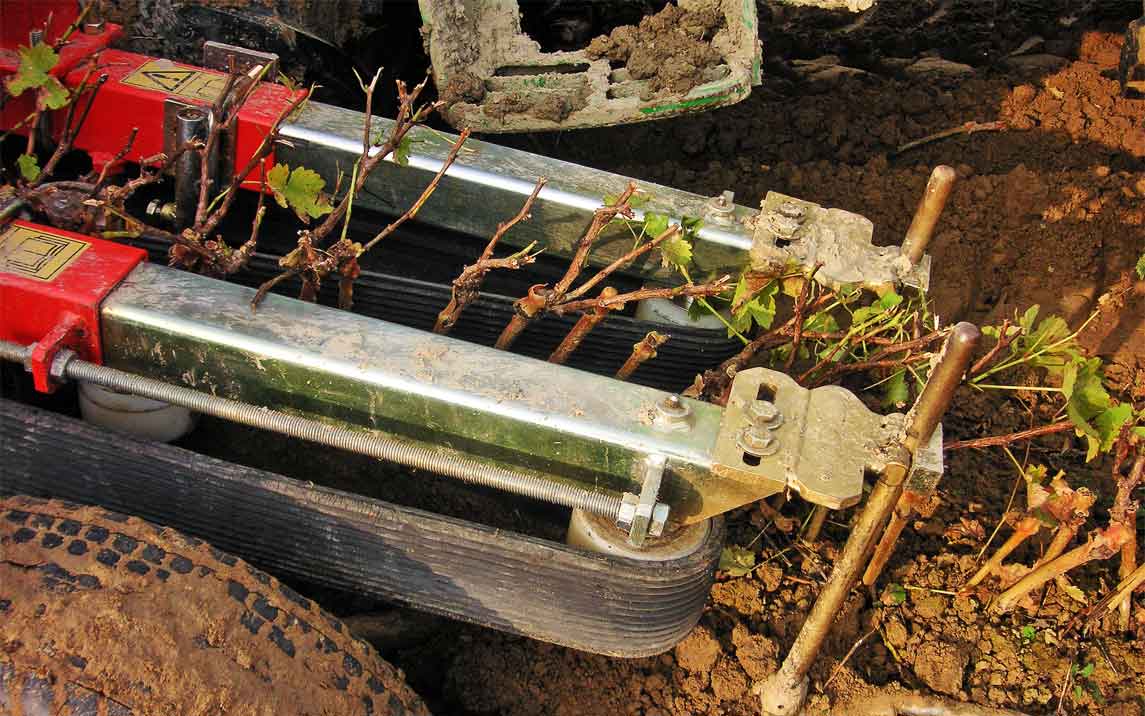

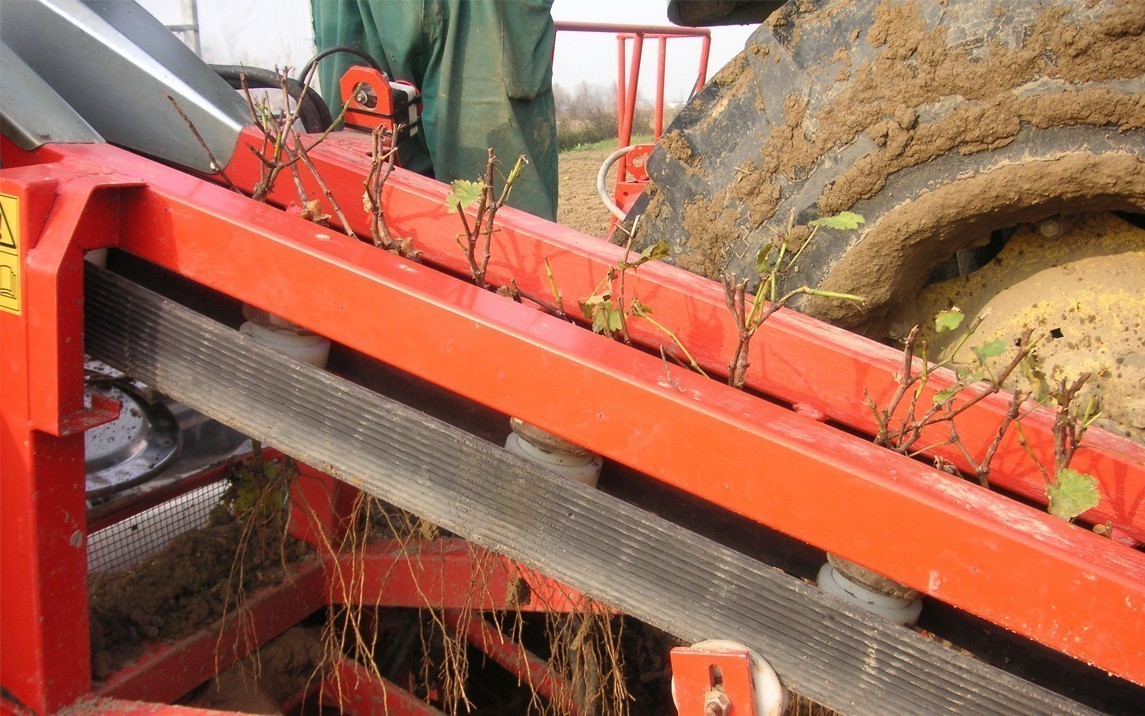

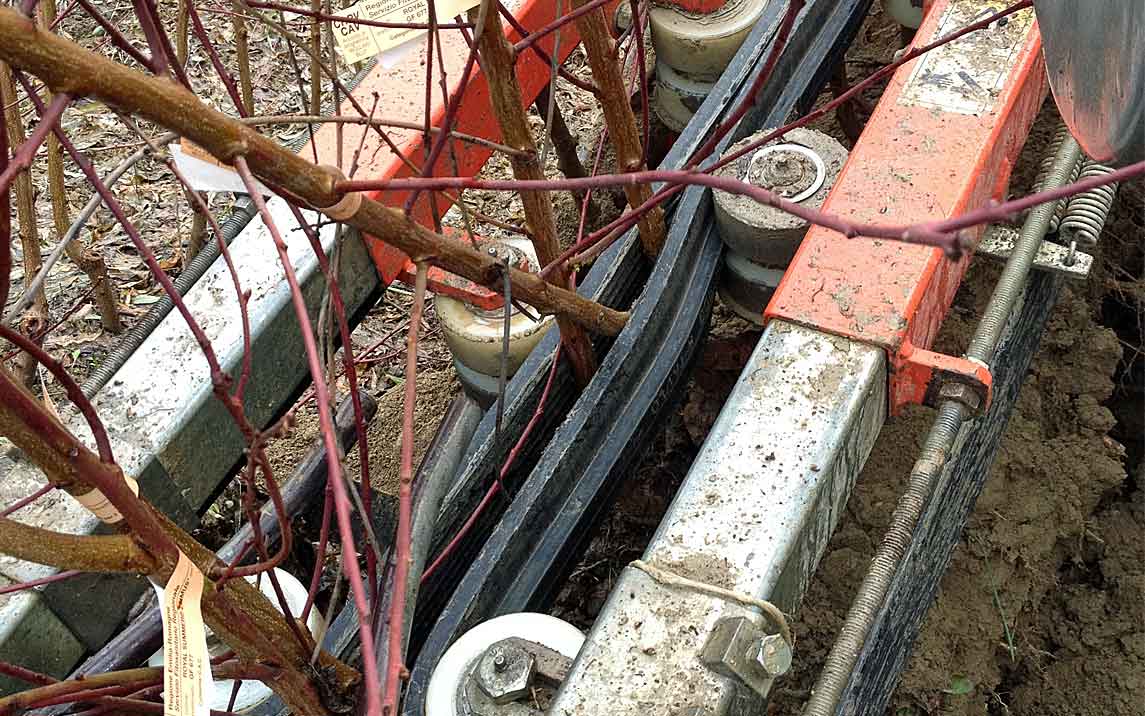

Détail du passage des plantes sur la bande transporteuse tandis que le vibreur secoue la terre des racines.

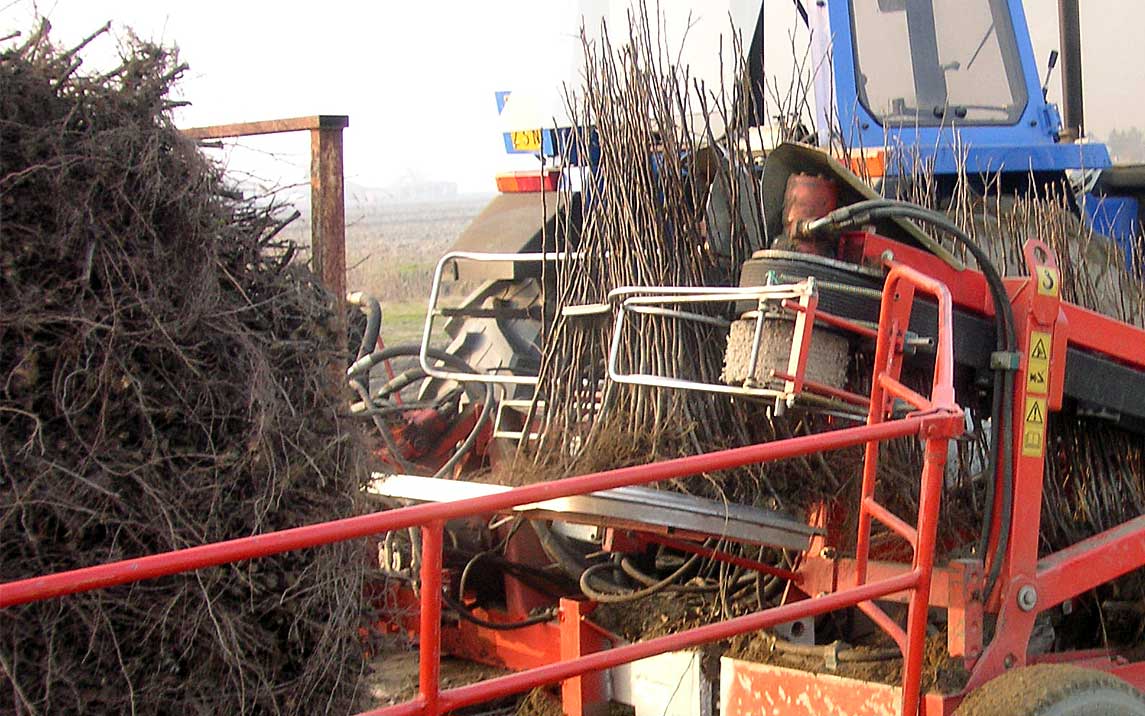

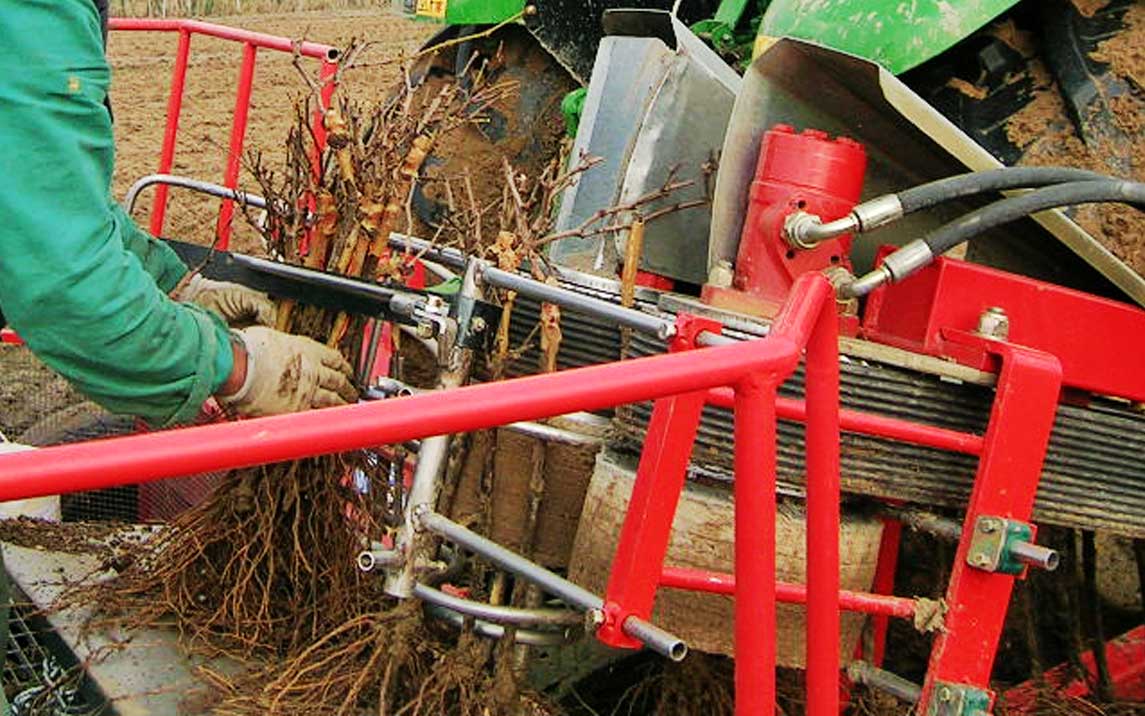

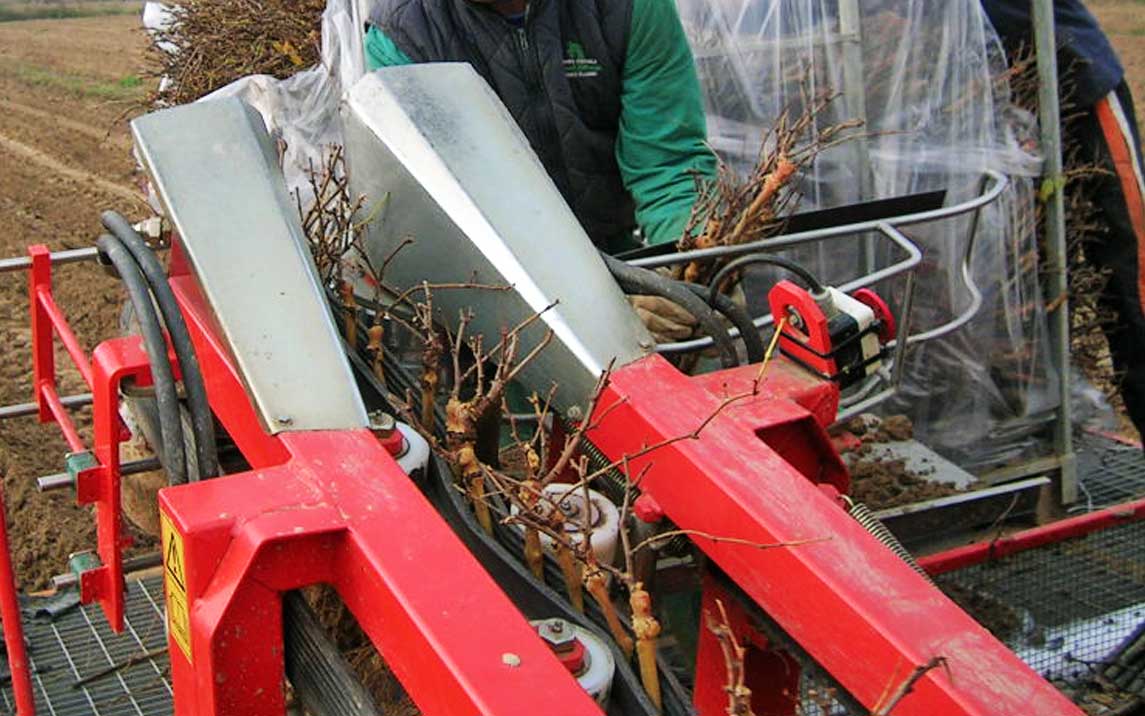

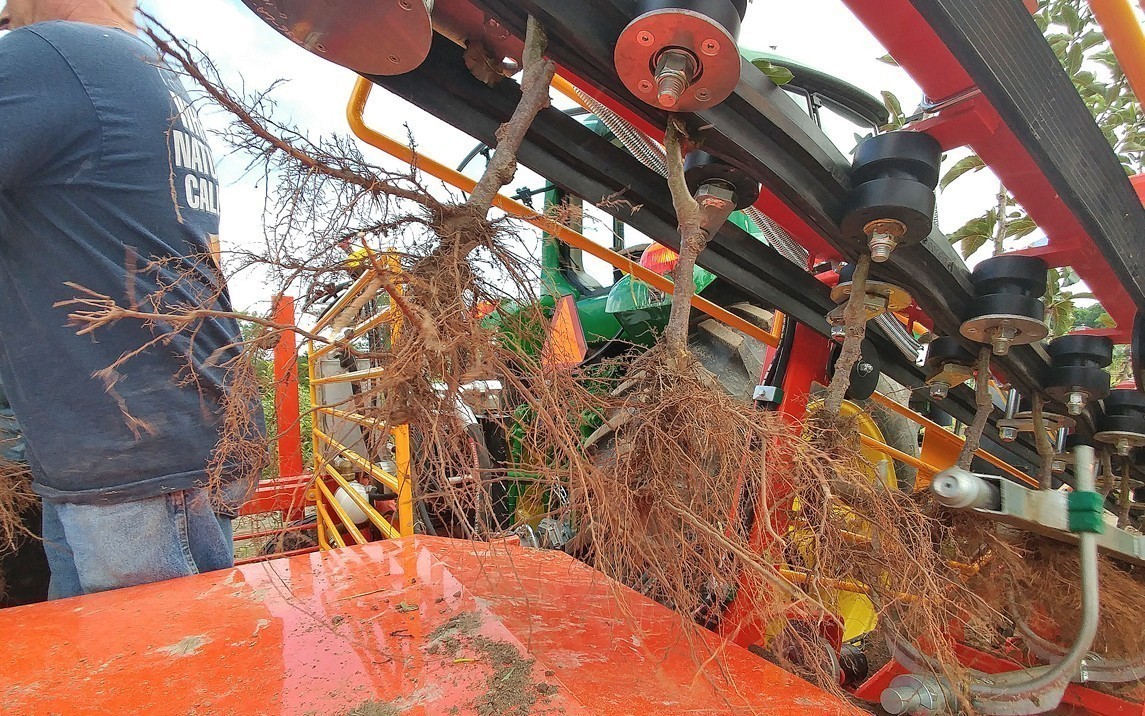

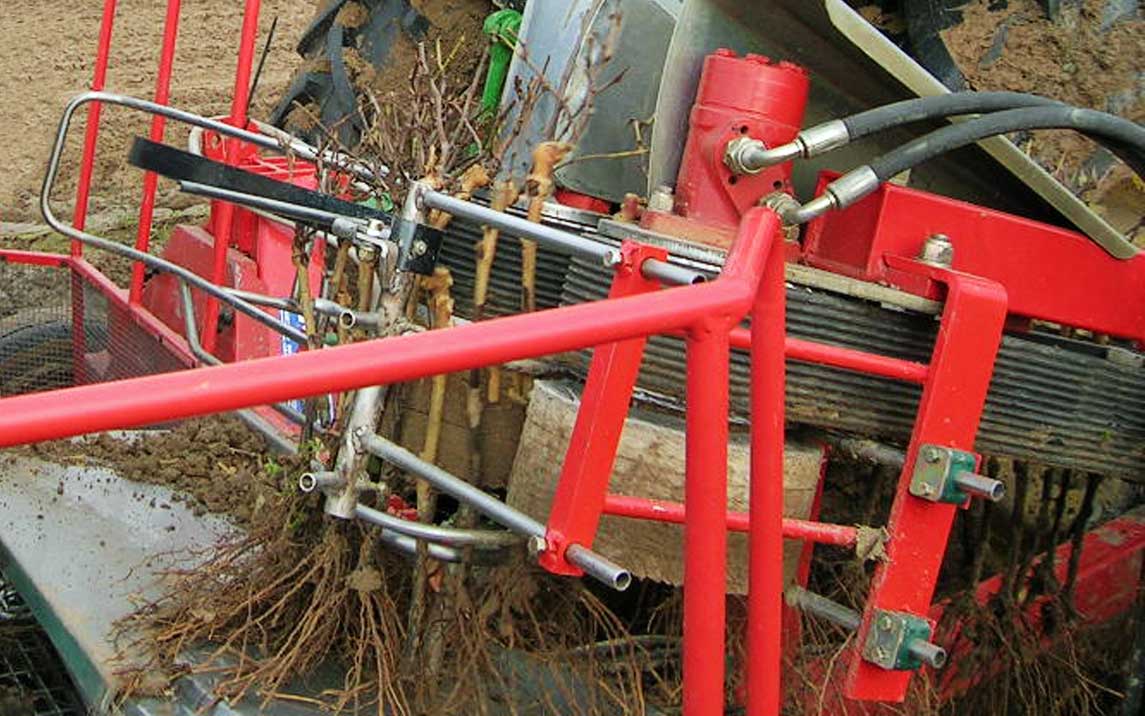

Détail de la plante à la sortie de la zone opérateur, prête pour le triage.

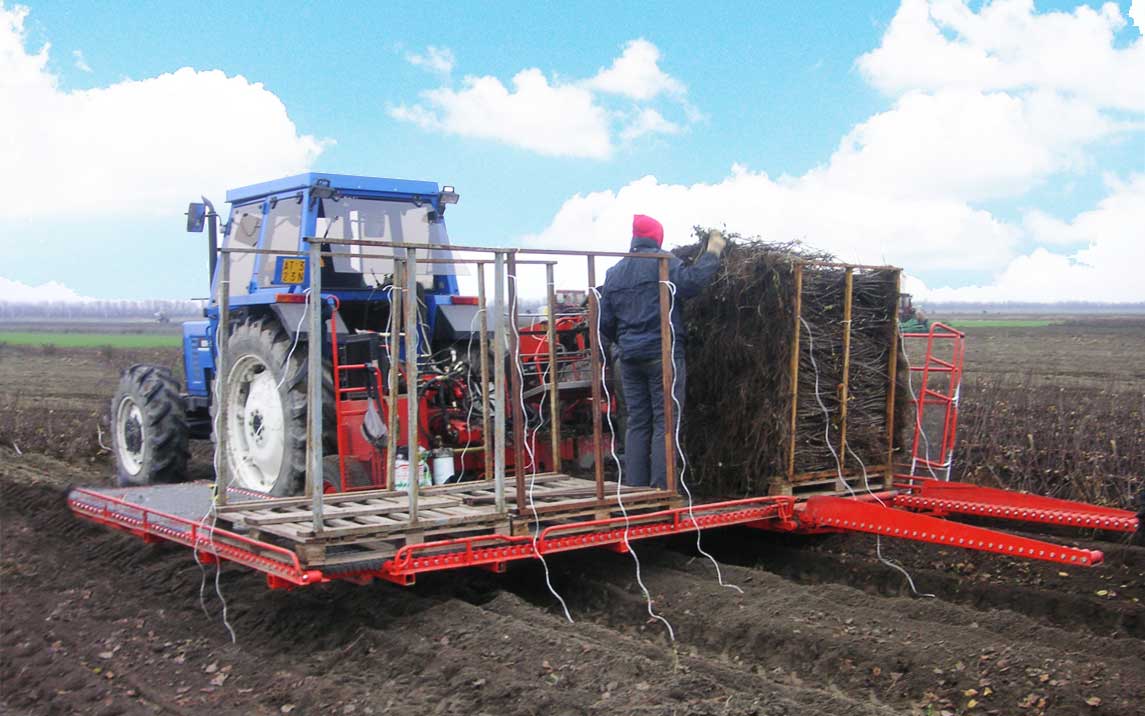

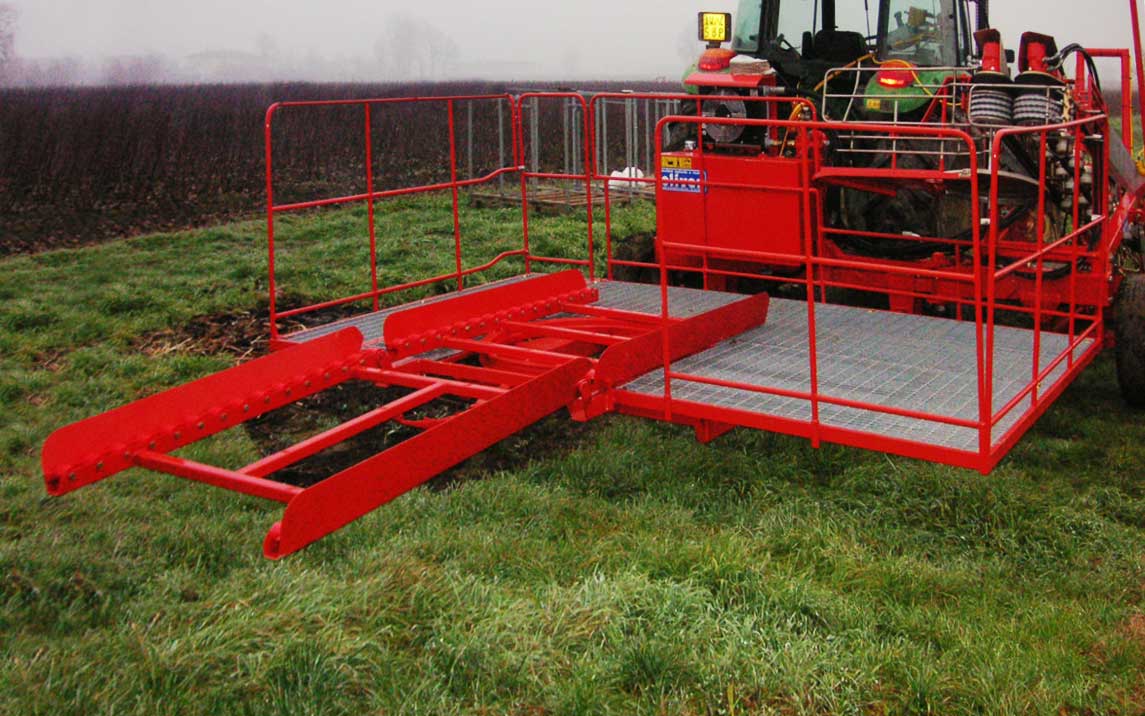

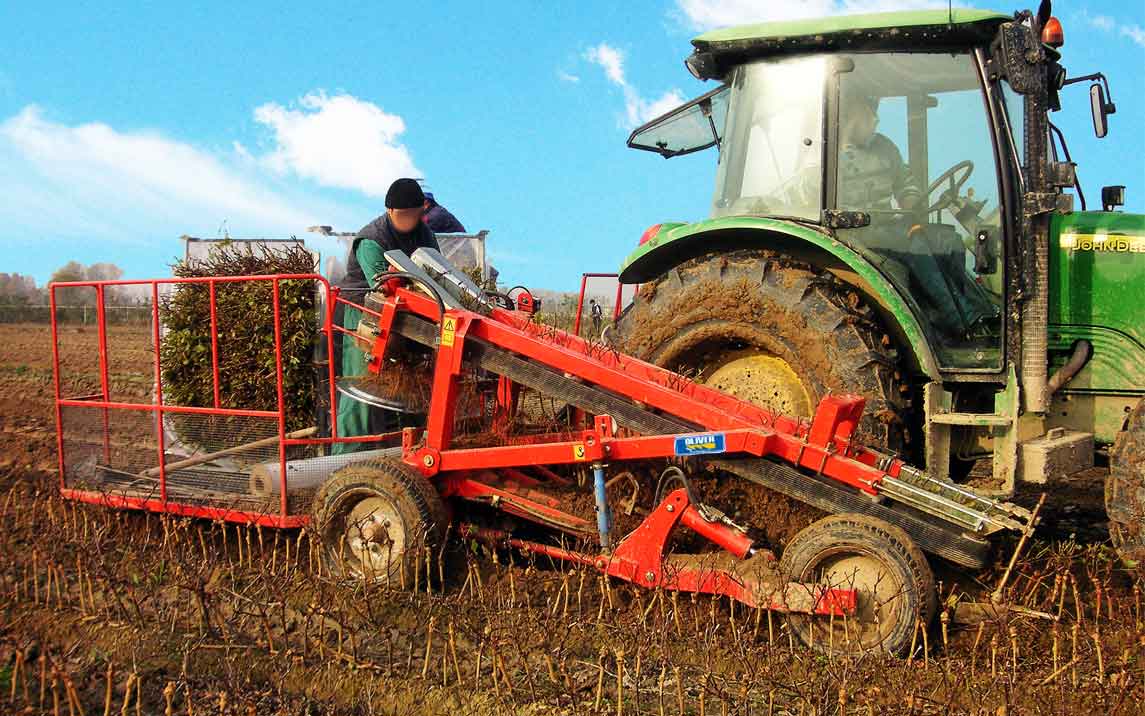

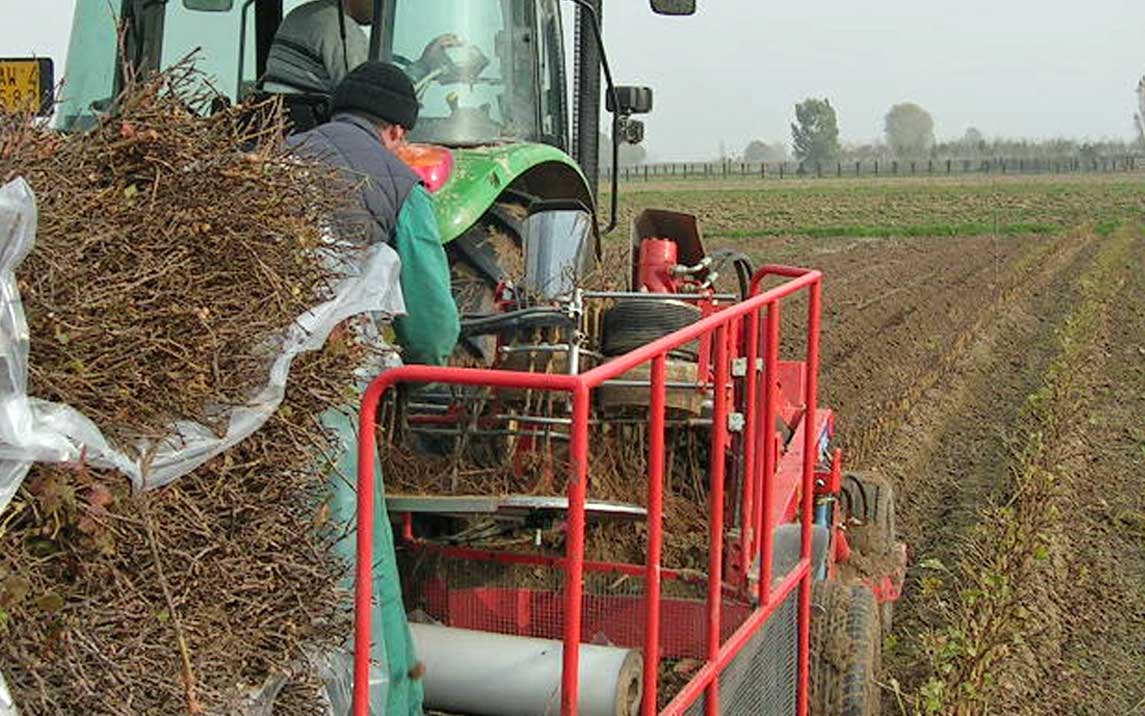

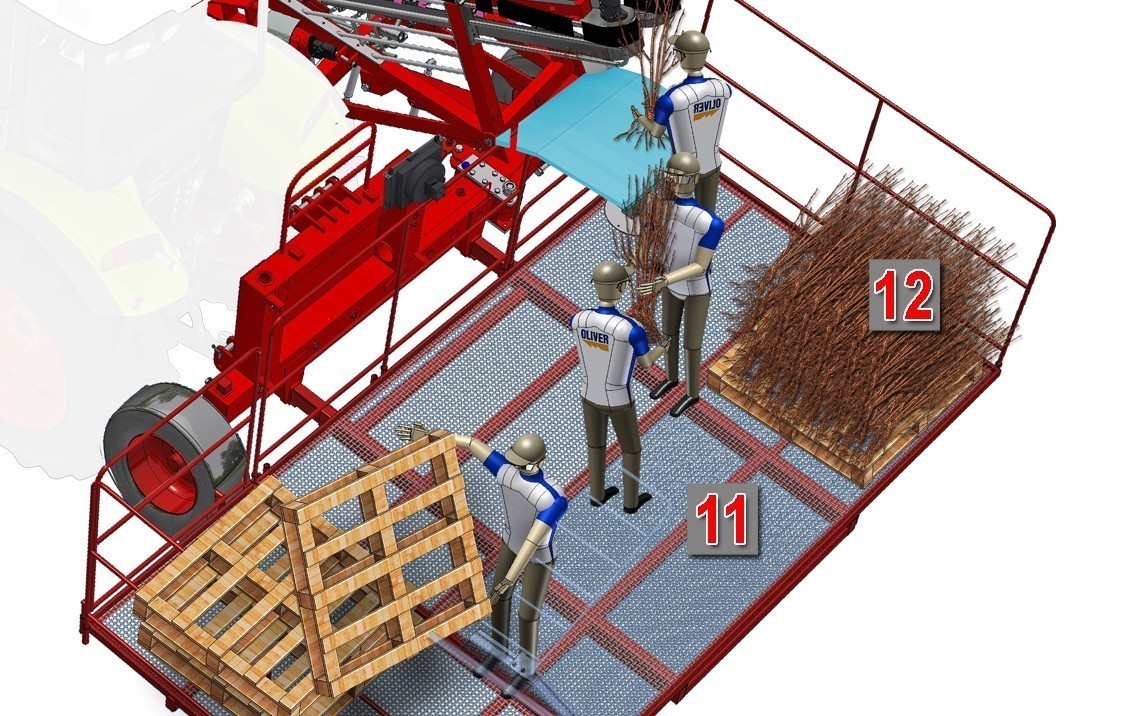

En queue, l’ arracheuse SP2000 est équipée d’une plateforme (11) où se placeront les opérateurs qui effectuent le triage ou le stockage des plantes (12).

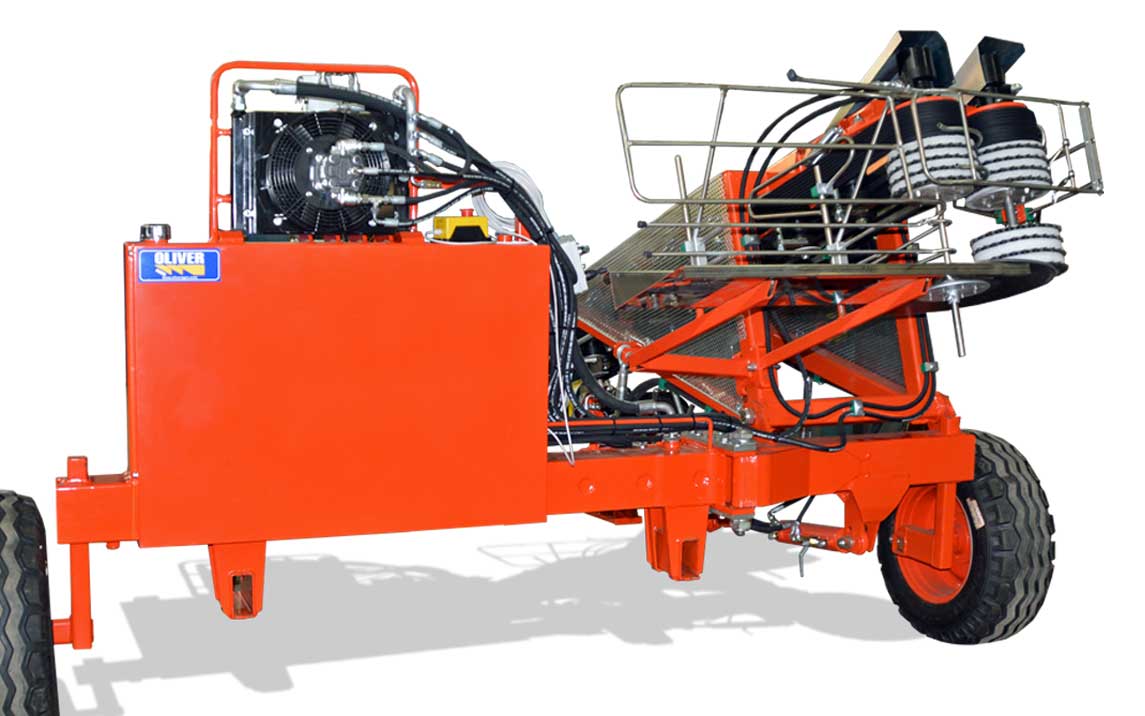

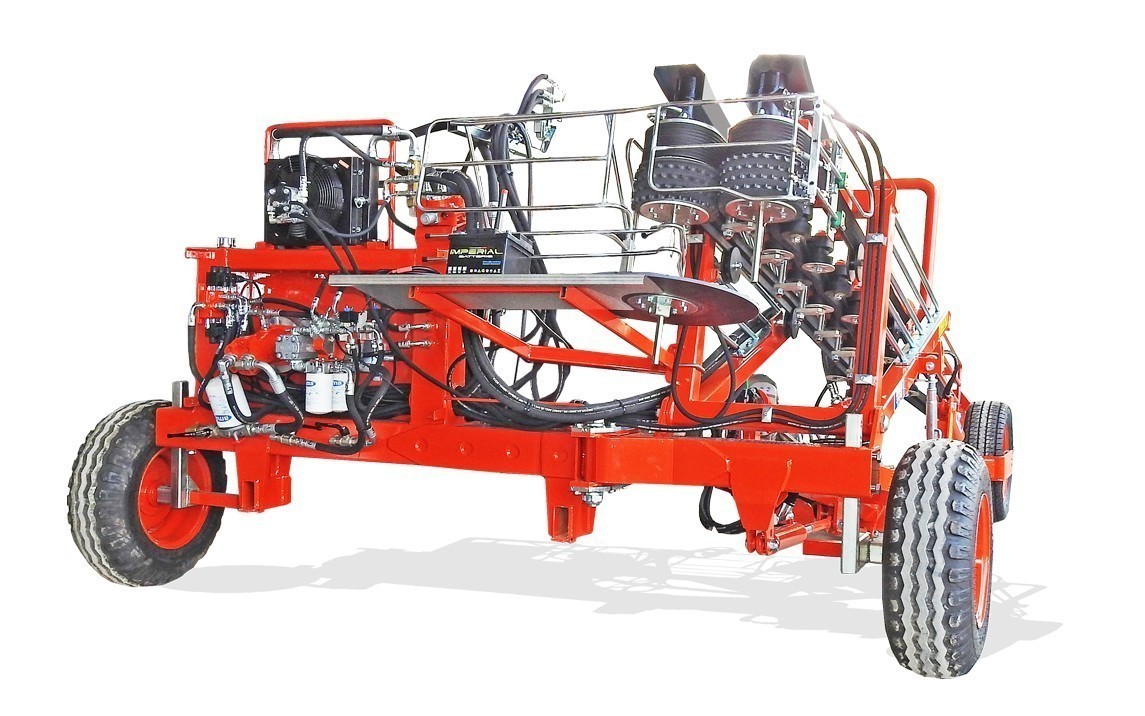

La machine est équipée d’une installation hydraulique autonome :

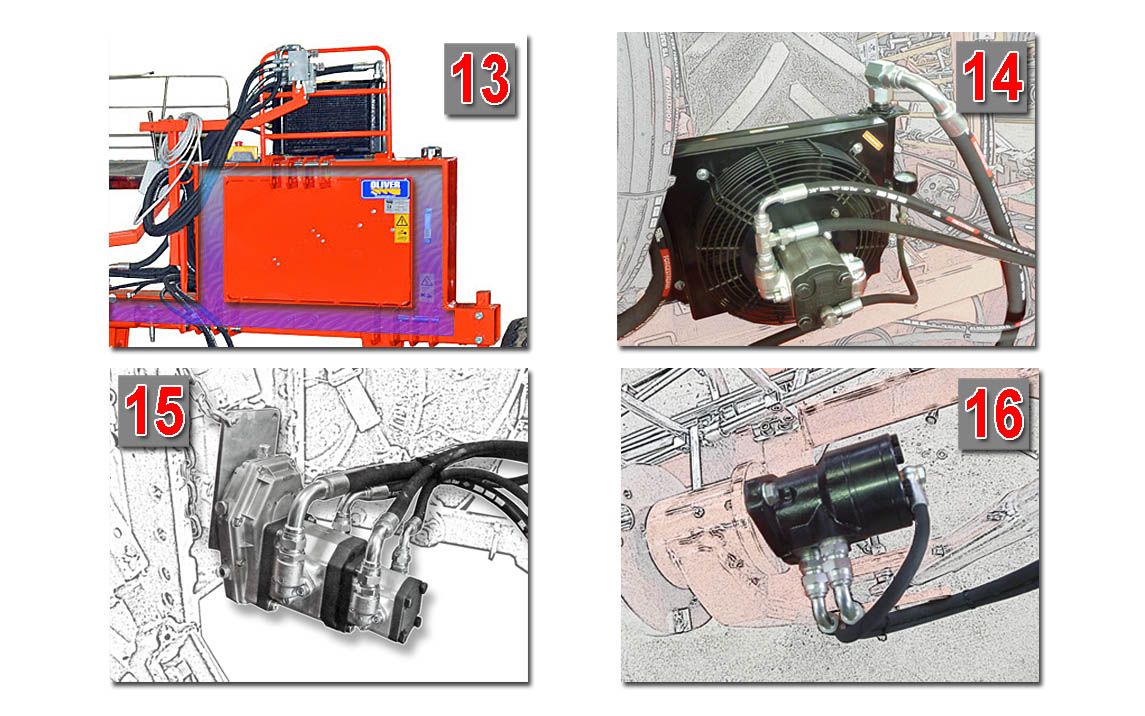

13) Réservoir d’huile.
14) Installation de refroidissement d’huile.
15) Groupe pompes tandem qui prend le mouvement grâce au réducteur raccordé au tracteur.
Les pompes tandem alimentent les moteurs hydrauliques des vibreurs, des bandes et des cylindres hydrauliques.

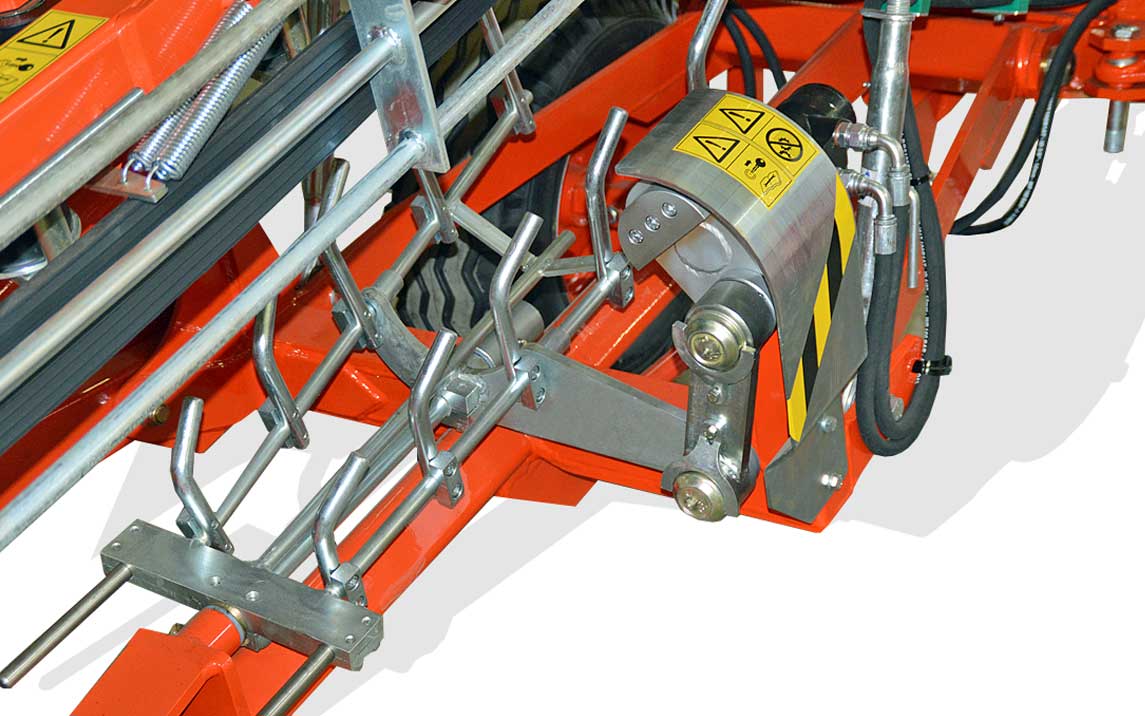

16) Moteurs hydrauliques qui déplacent la bande transporteuse et le vibreur.

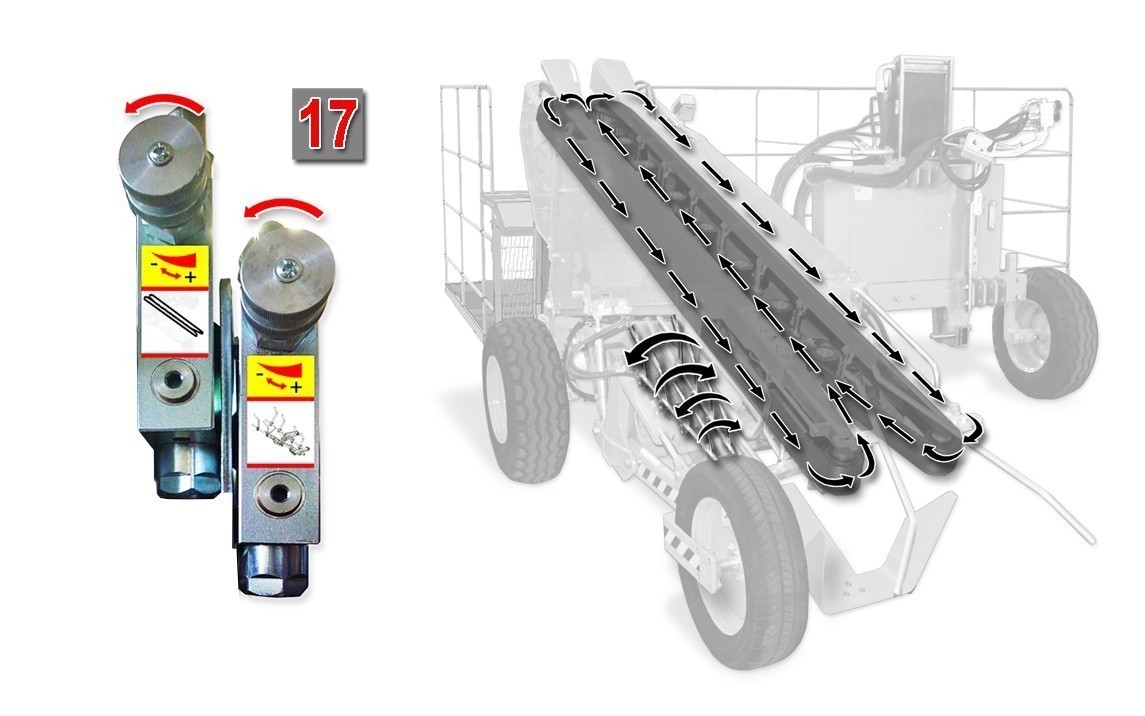

17) Régulateurs de vitesse de la bande transporteuse et du vibreur.

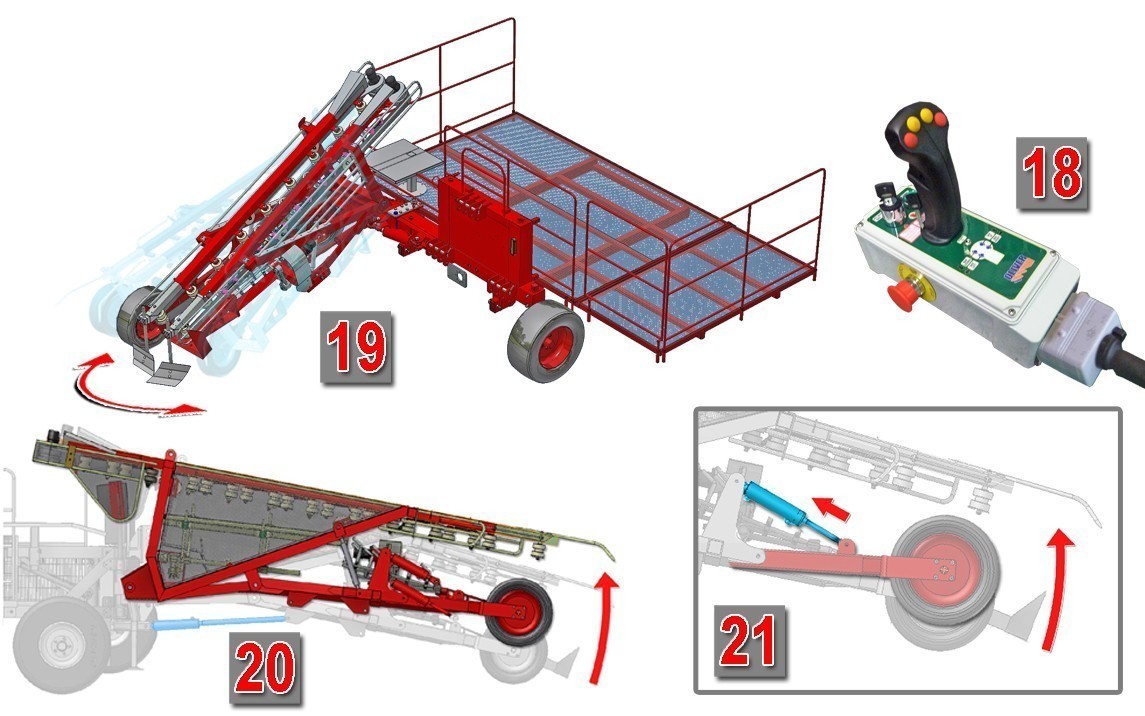

La consolle de commande (18) permet de gérer les trois cylindres hydrauliques.
Cylindre de braquage (19) : corrige et maintient la conduite de la machine en phase de travail.
Cylindre de levage (20) : lève et abaisse le châssis mobile en phase de travail et le lève pendant les déplacements.
Cylindre de pointe d’arrachage (22) : règle la profondeur de travail du couteau d’arrachage.

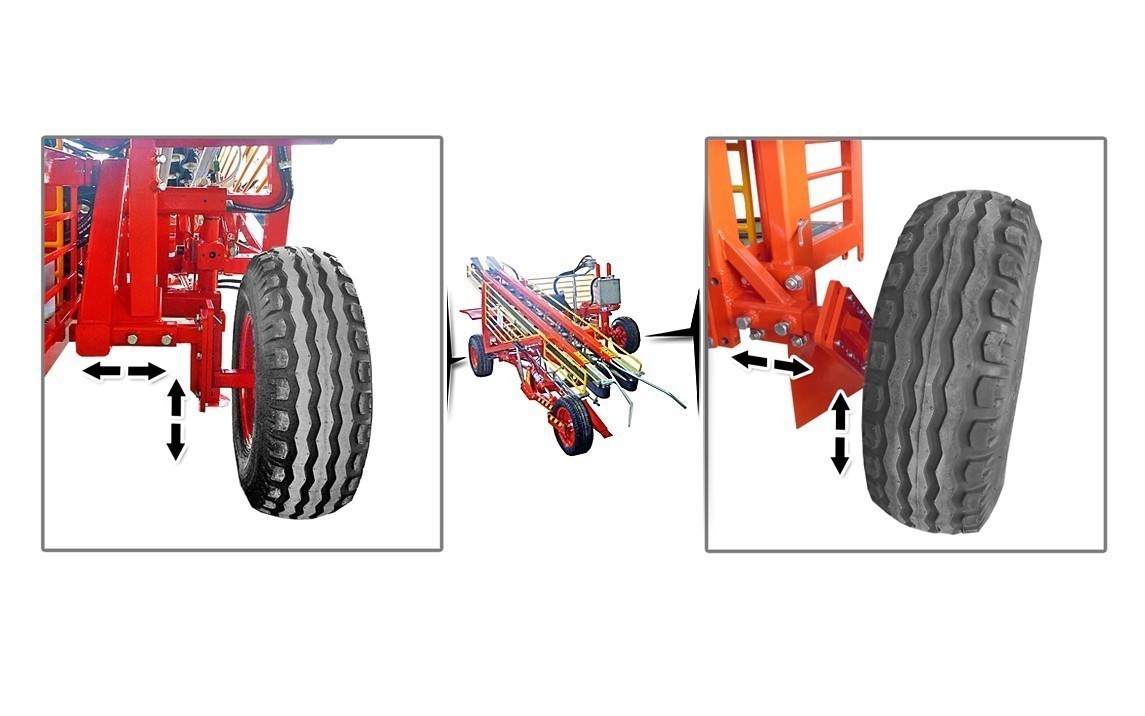

Le deux roues stabilisatrices sont réglables en hauteur et en largeur.

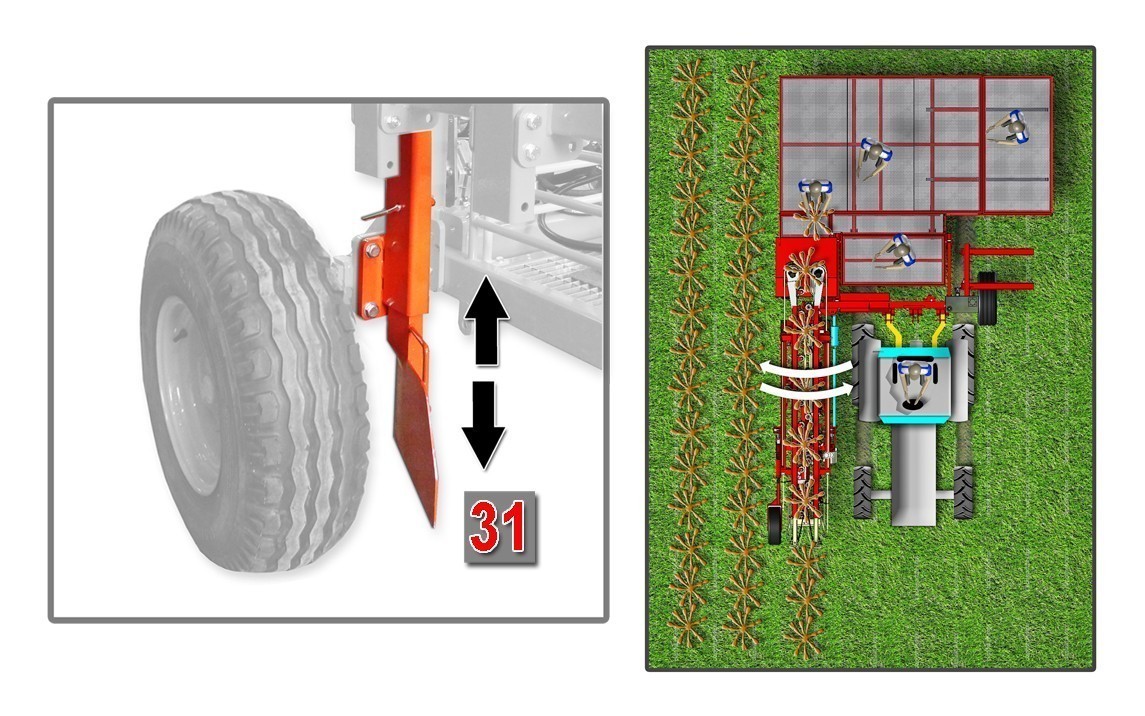

La machine est équipée de série d’une calotte directionnelle munie de timon (31), qui pénètre dans le sol (profondeur réglable) et aide à maintenir la conduite pendant la phase de travail.
Données techniques

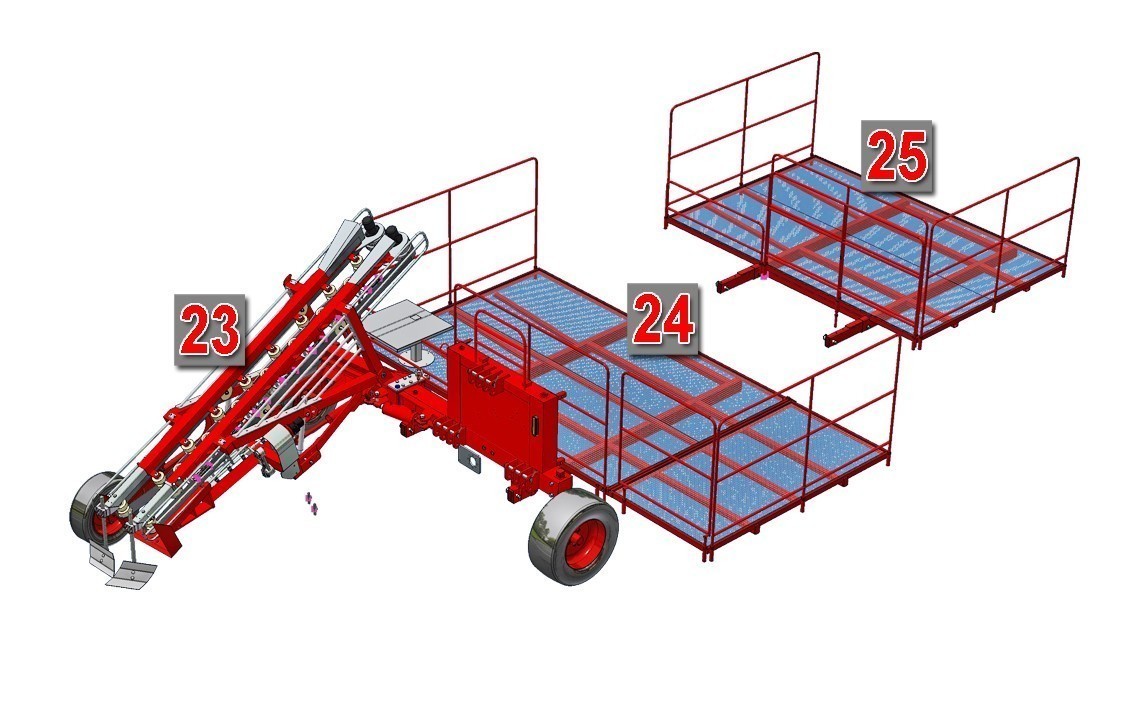

23) Dimensions de la machine :
ouverte 3400x3200x2200
fermée 1600x3200x2200, poids 1100 kg

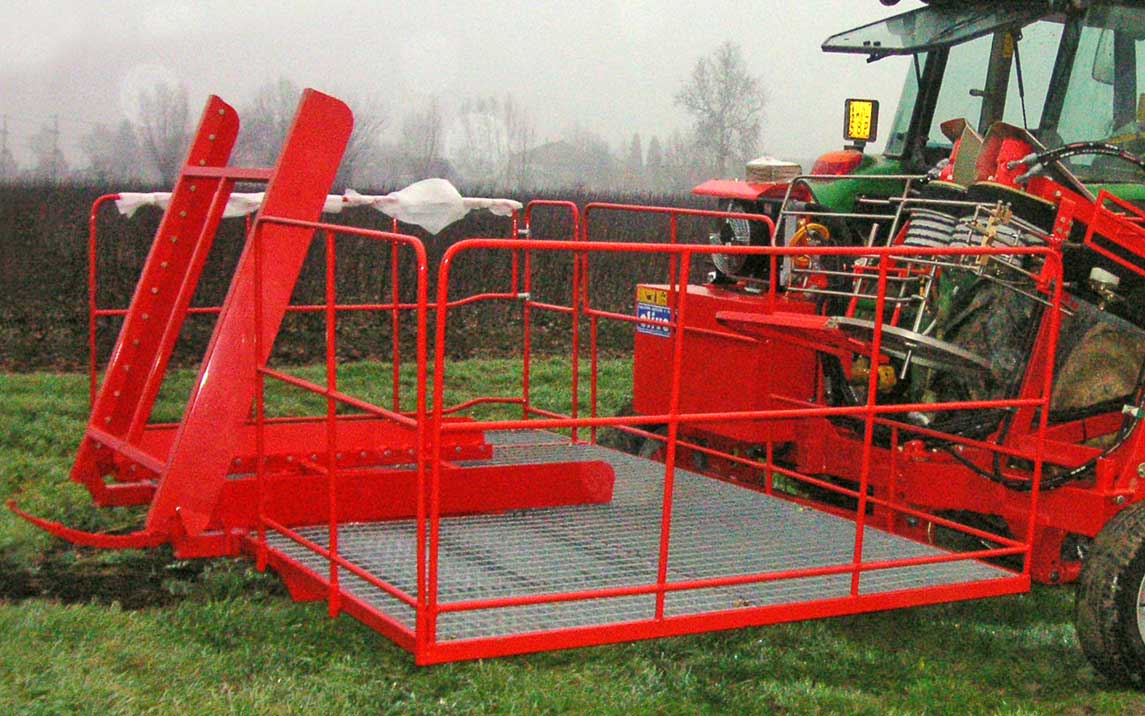

Dimensions plateforme :
24) grande 4200x2100x1300, poids 400 kg
25) petite 3200x2100x1300, poids 300 kg
Paniers palettes

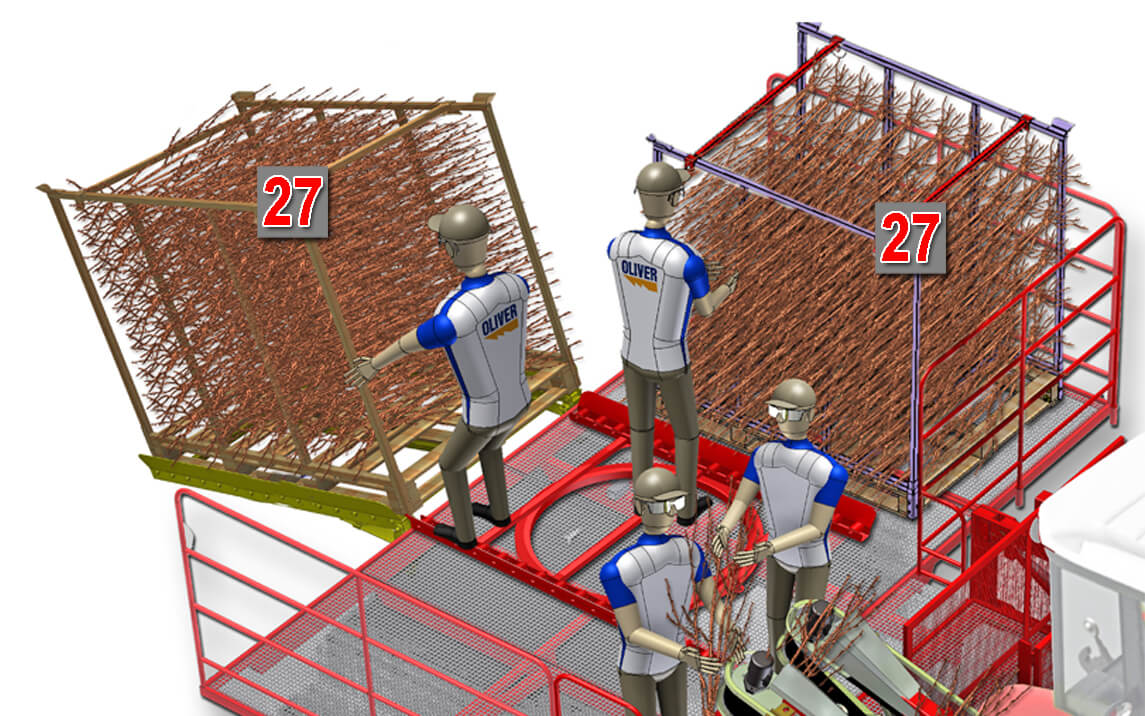

Pour mieux gérer la récolte des plantes sur la plateforme, des paniers palettes (27) à bords hauts permettent de stocker en sécurité de nombreuses plantes.
27) Dimensions :
1070x1530x1500, poids 40 kg
Paniers palettes
Pour mieux gérer la récolte des plantes sur la plateforme, des paniers palettes (27) à bords hauts permettent de stocker en sécurité de nombreuses plantes.
27) Dimensions :
1070x1530x1500, poids 40 kg
Kit de chargement/déchargement

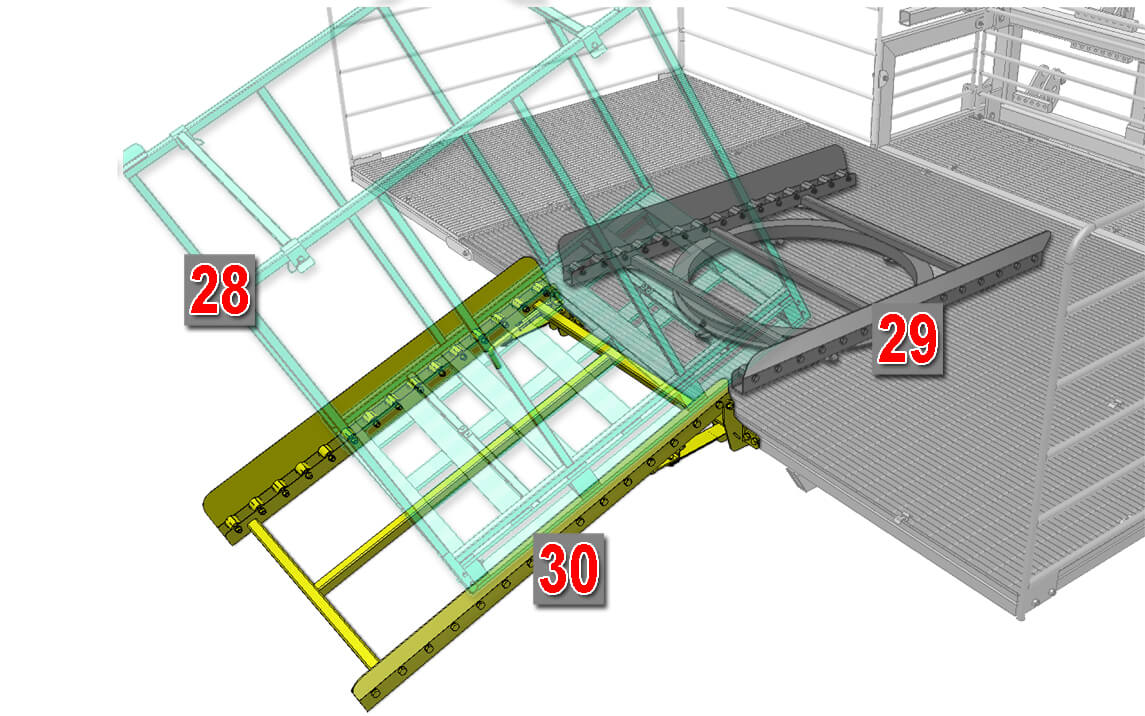

Pour faciliter le chargement et le déchargement des paniers palettes (28), un kit constitué d’un carrousel (29) permet de charger les paniers palettes pour les diriger ensuite vers le rail de montée/descente (30).
29) Dimensions du carrousel :
1160x1500x240, poids 95 kg
30) Dimensions du carrousel :
1160x1600x340, poids 50 kg

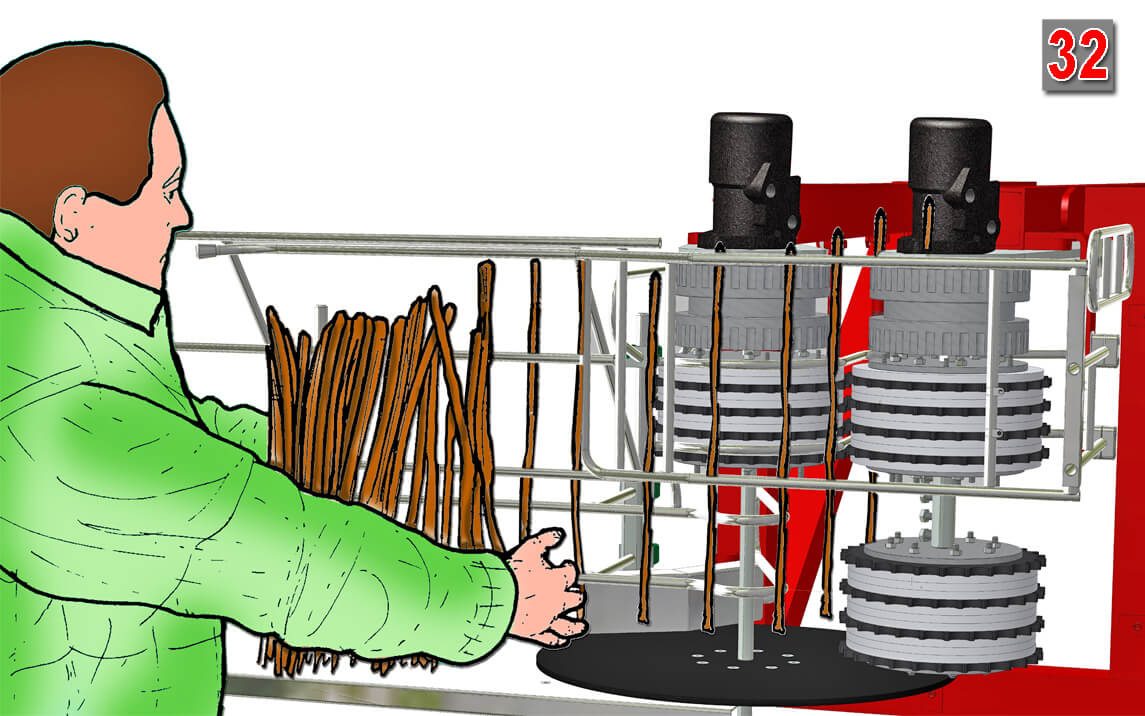

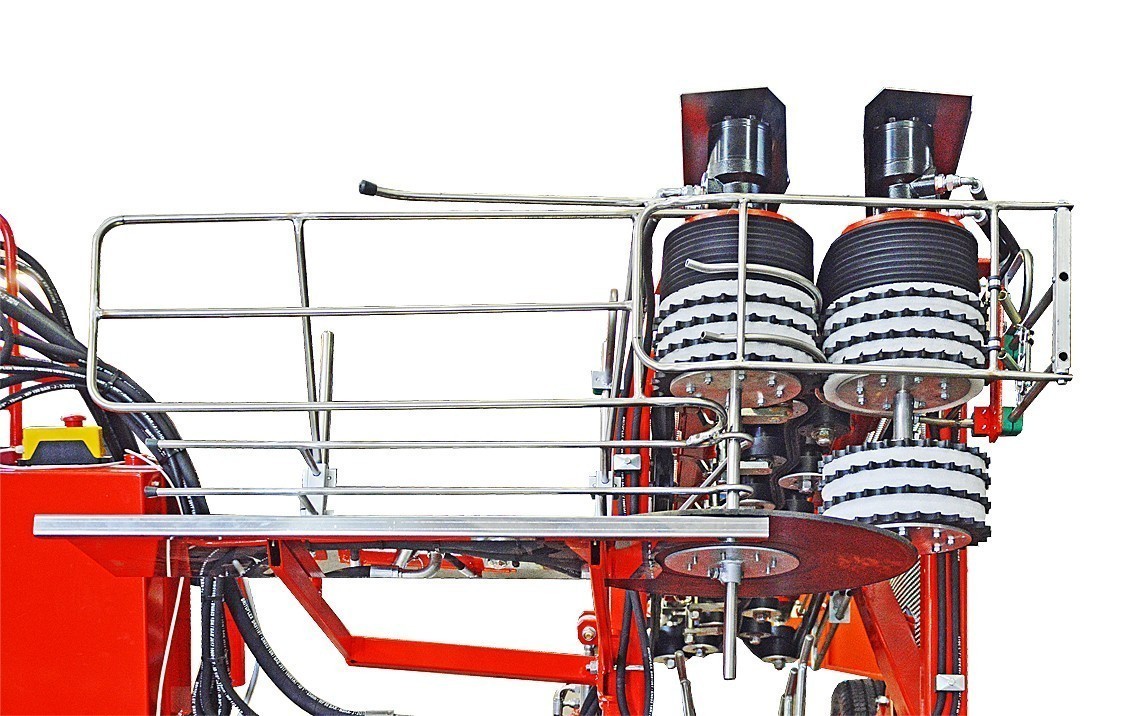

Kit faciliteur de récolte
Pour faciliter le triage des plantes, un kit faciliteur de récolte (32) permet de réduire le personnel à bord. Le kit prend le mouvement synchronisé des moteurs hydrauliques des 2 bandes transporteuses. La structure particulière permet de stocker les plantes devant l’opérateur, ce qui lui donne le temps de vérifier les éventuelles différences de hauteur et ensuite de les séparer.
32) Dimensions :
1400x1400x730 poids 70 kg

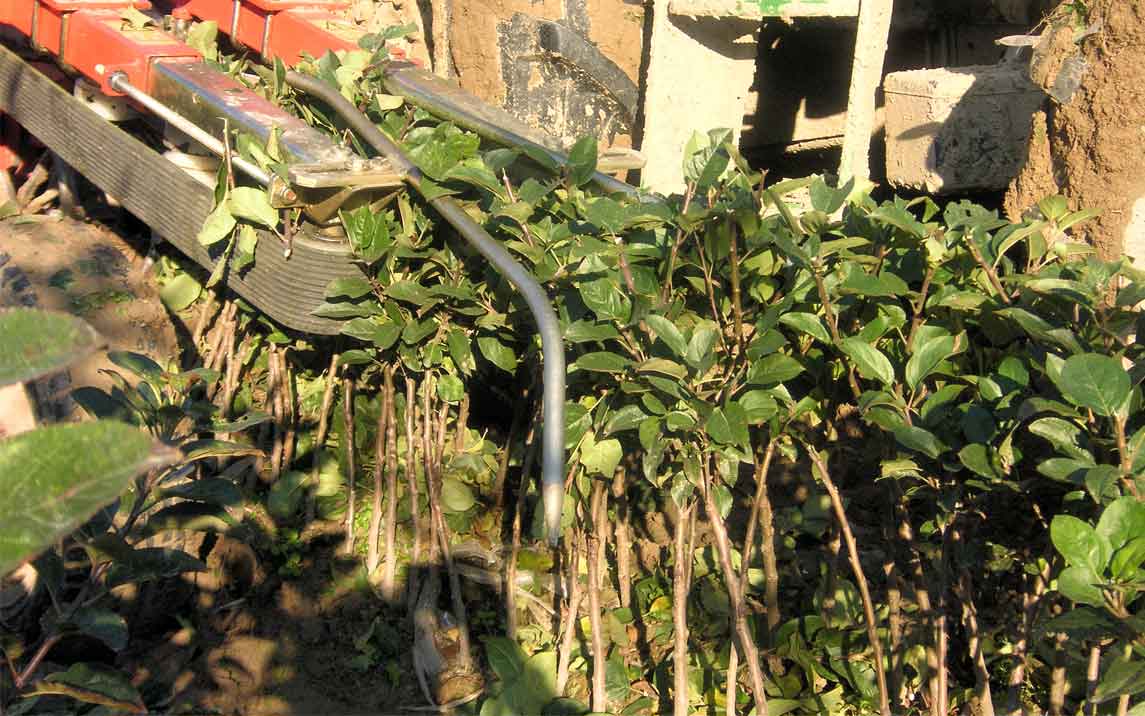

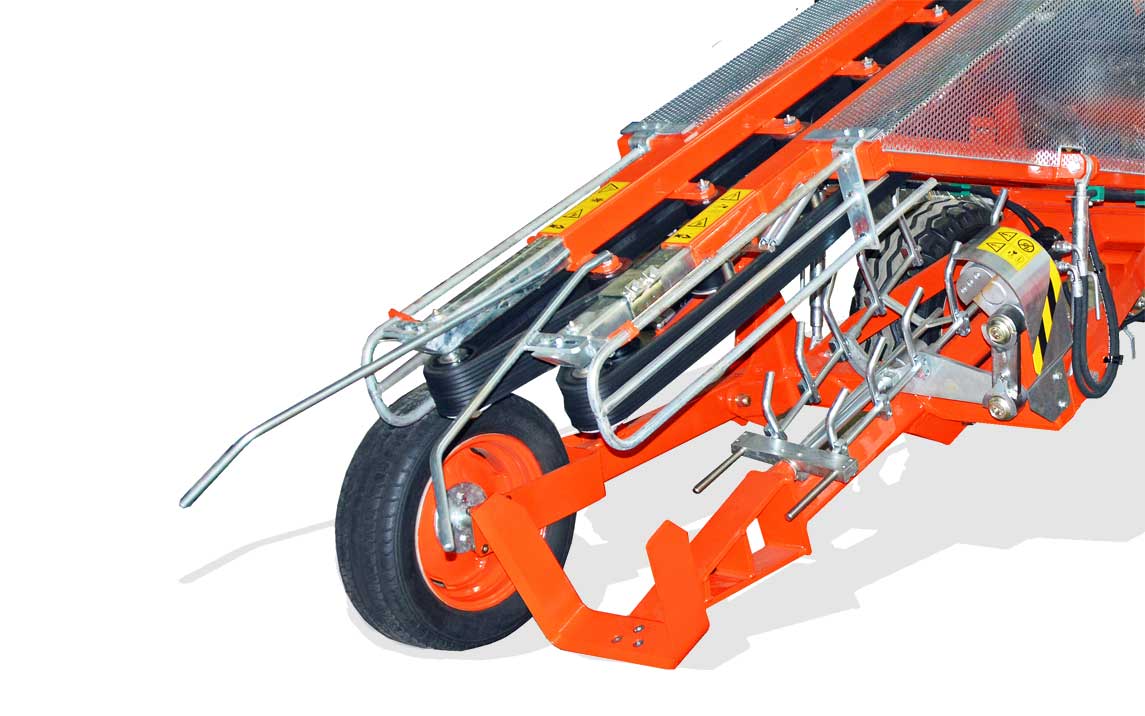

Guide plantes hautes

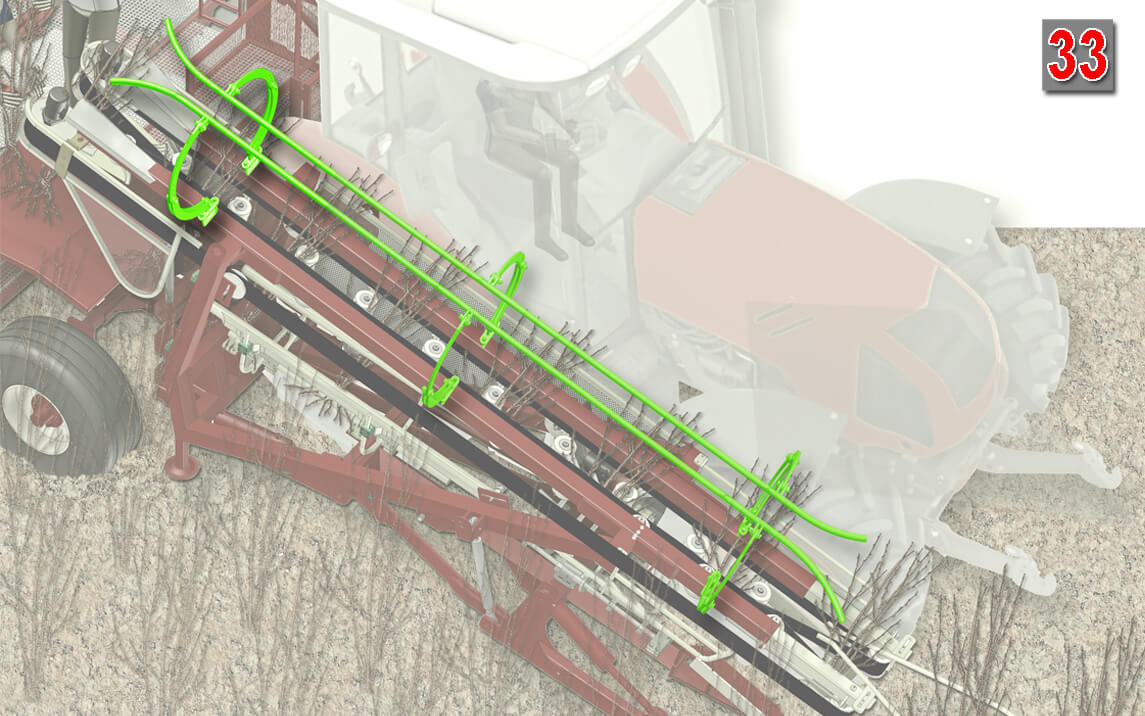

Si vous devez extraire des plantes à haute tige : guide plantes hautes (33) qui, une fois positionné, évite qu’elles ne se plient.
33) Dimensions :
740x3650x730 poids 40 kg
