Arracheuse SP96

Conçue uniquement pour les pépinières

Description

Arracheuse

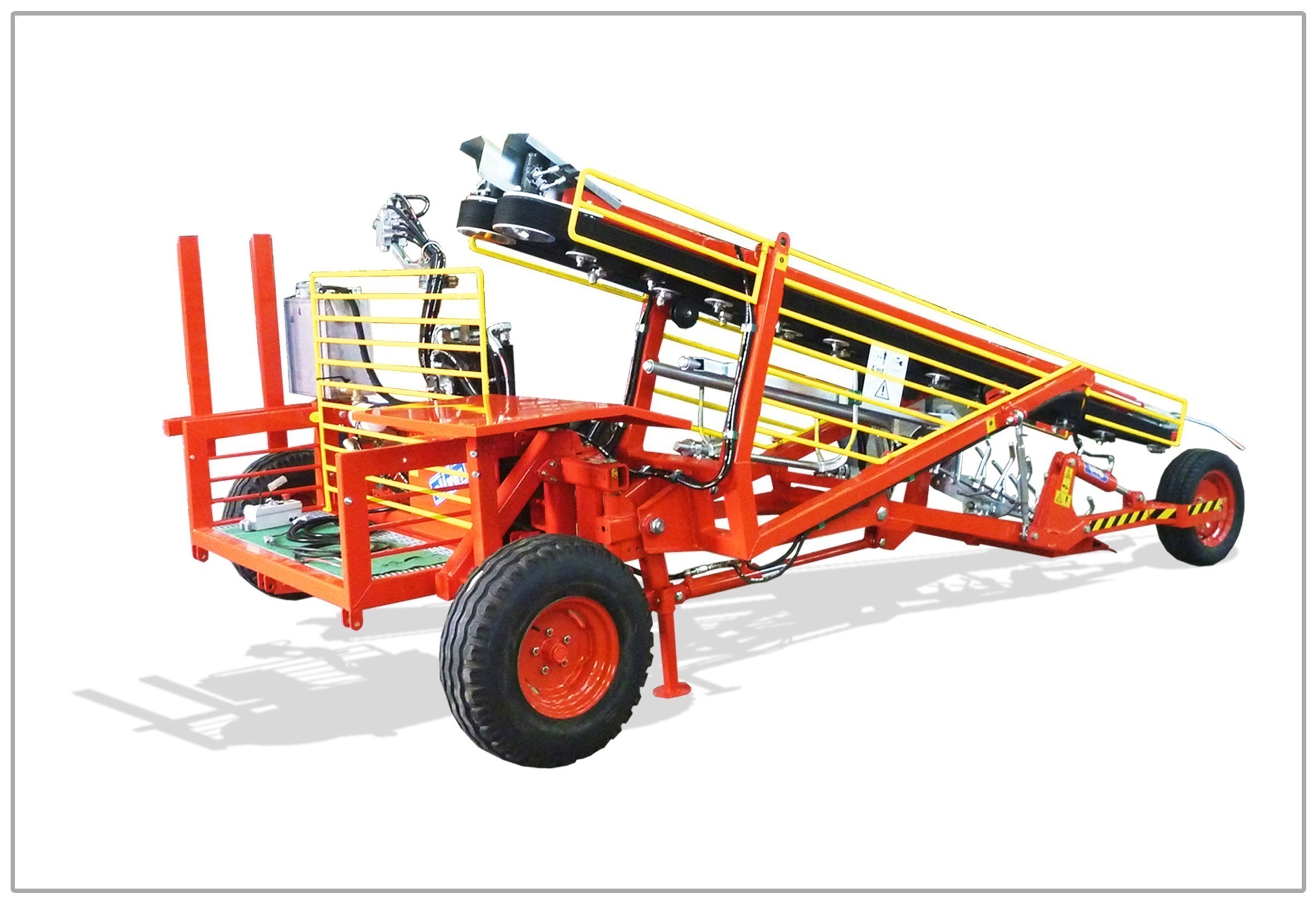

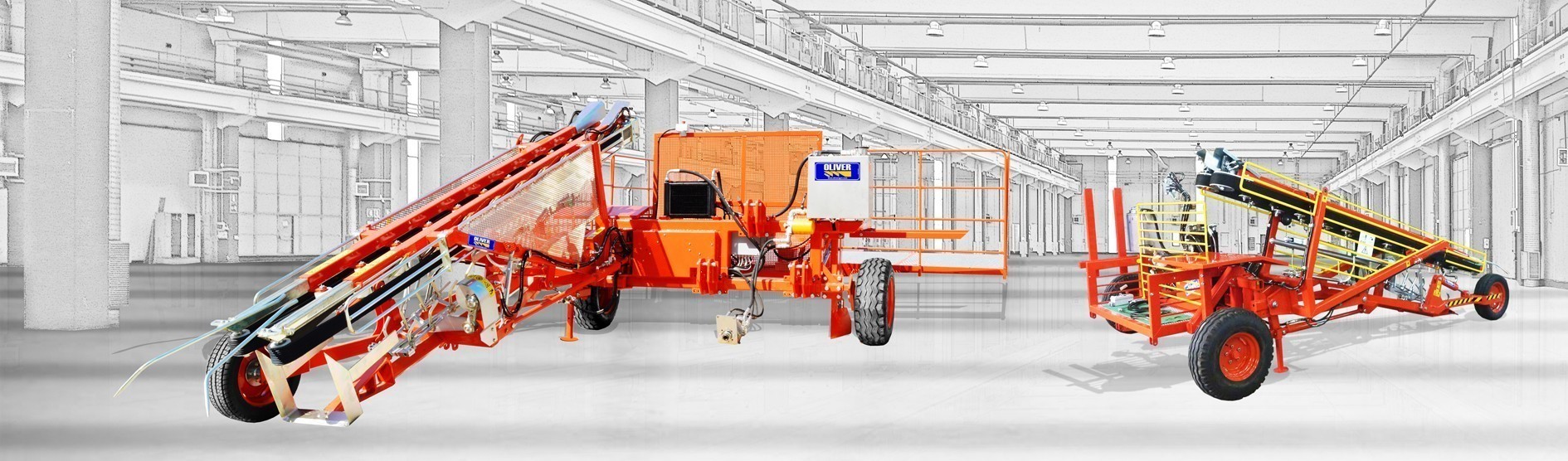

L’ arracheuse SP96 est une machine conçue pour :

– l’ arrachage

– la récolte

– le triage ou le stockage de plantes de pépinières.

Performante sur chaque type de sol, particulièrement sur les sols durs / lourds / argileux.

Indiquée pour les pépiniéristes à partir de :

250 à 300.000 plants d’ arbres fruitiers et provins, avec un rendement journalier de plus de 20 000 plantes récoltées, 15 000 de plantes récoltées et sélectionnées dans un sol franc.

Travaille sur les appareils racinaires de 30 à 45 cm.

Arracheuse

Configuration de la machine:

Caractéristiques techniques

Structure et fonctionnement

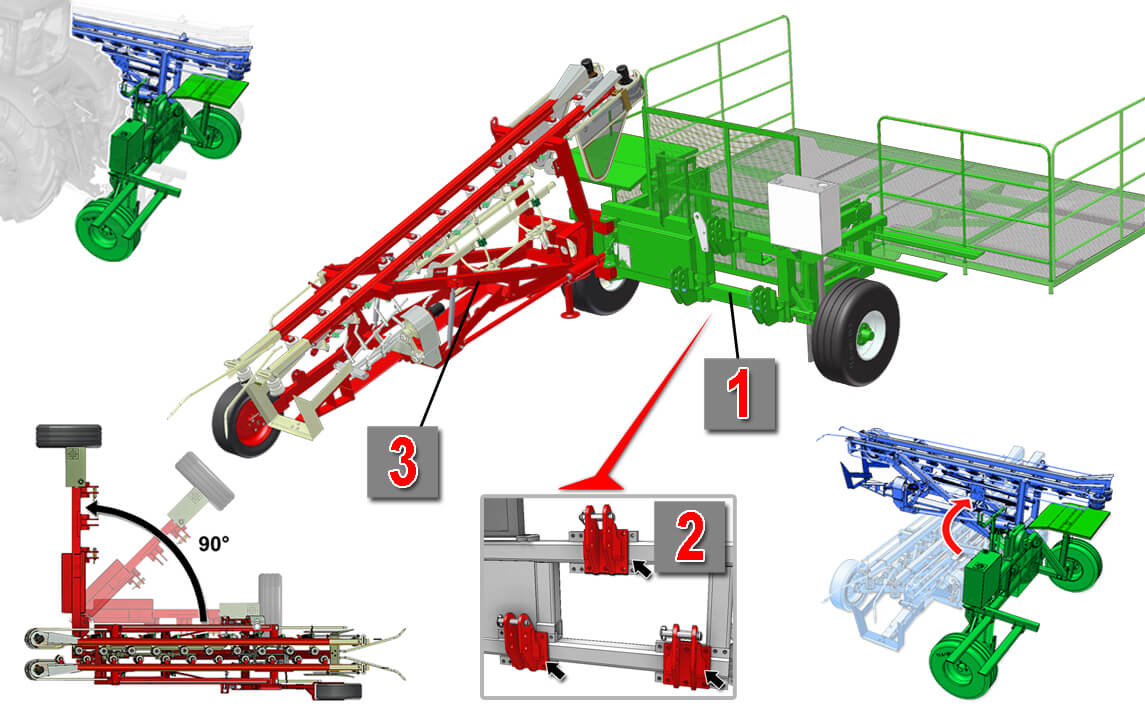

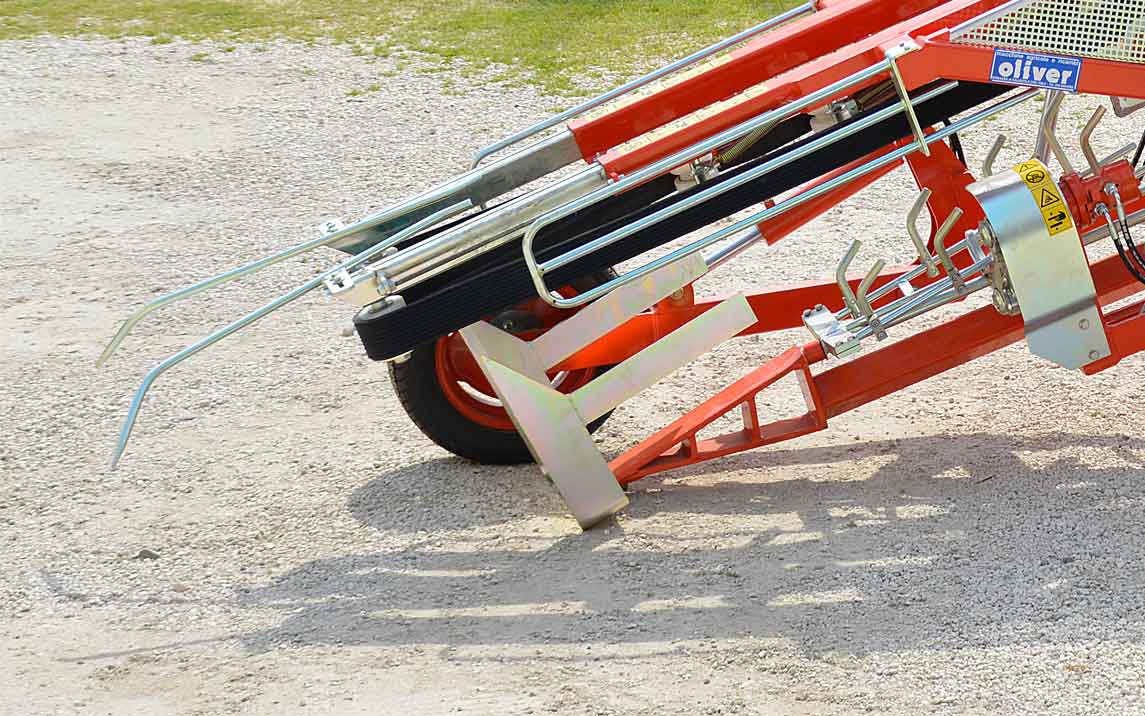

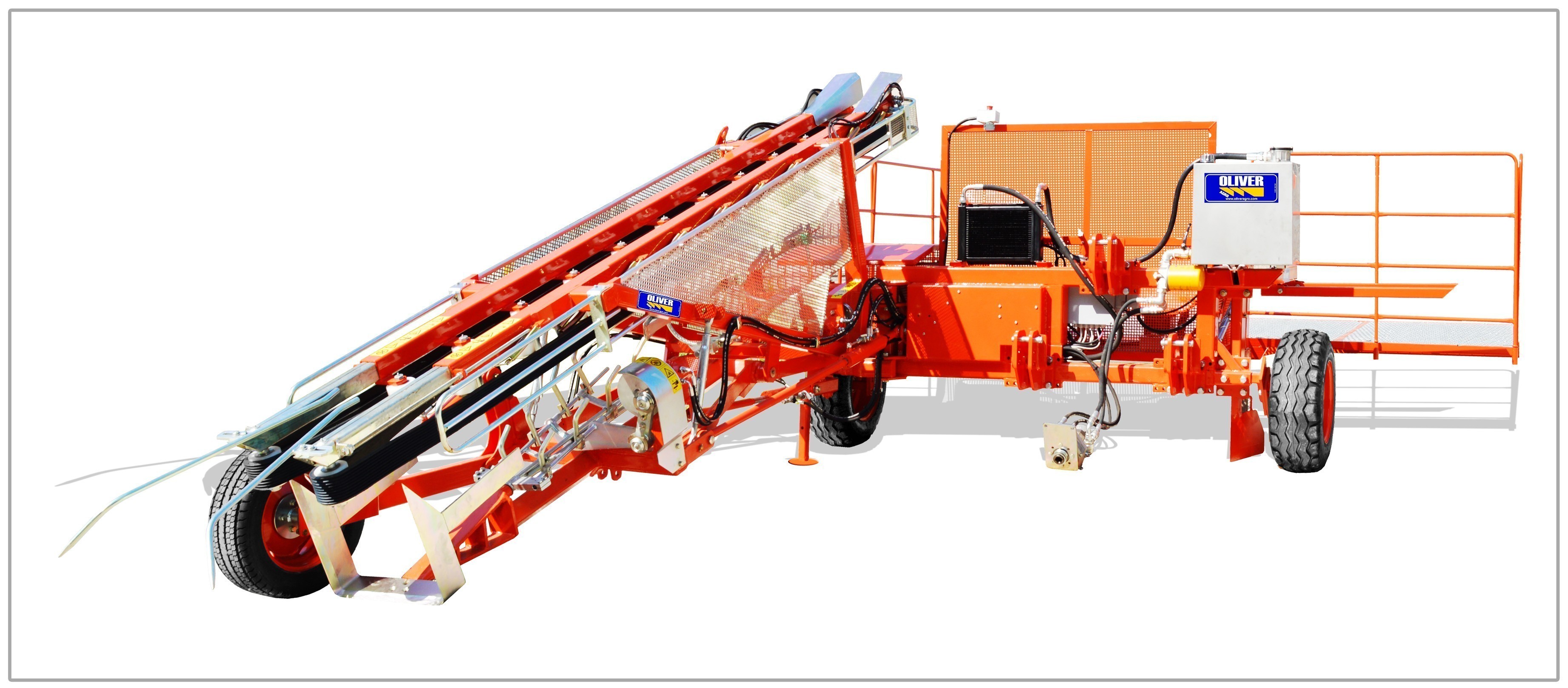

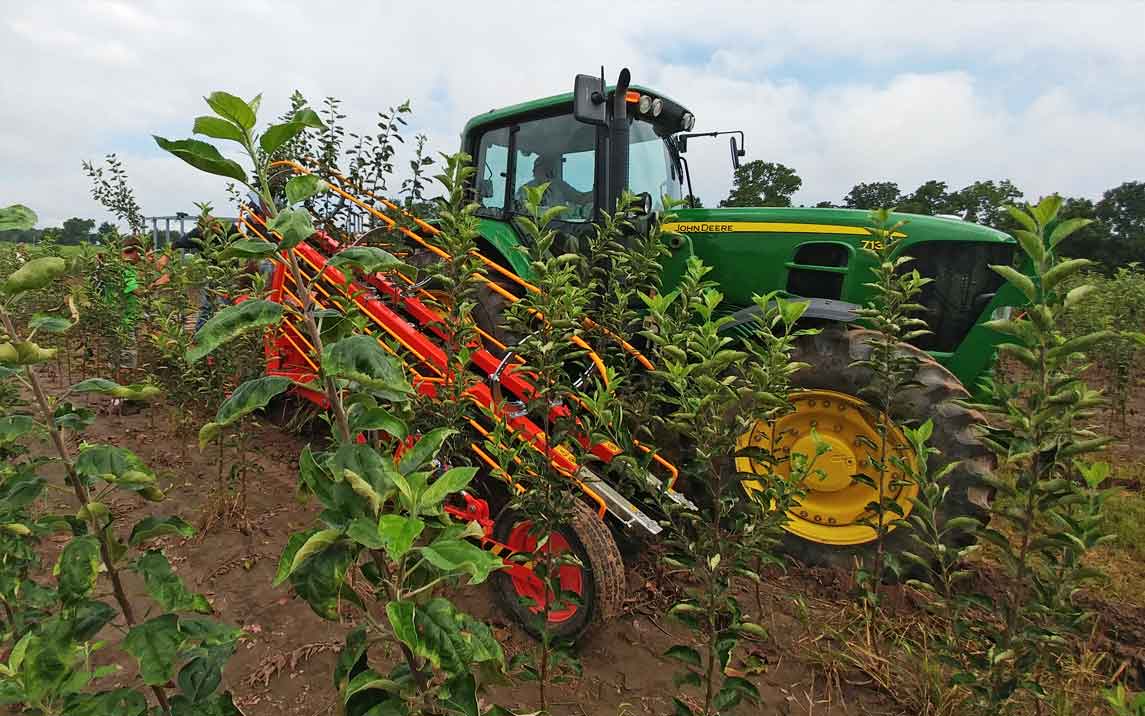

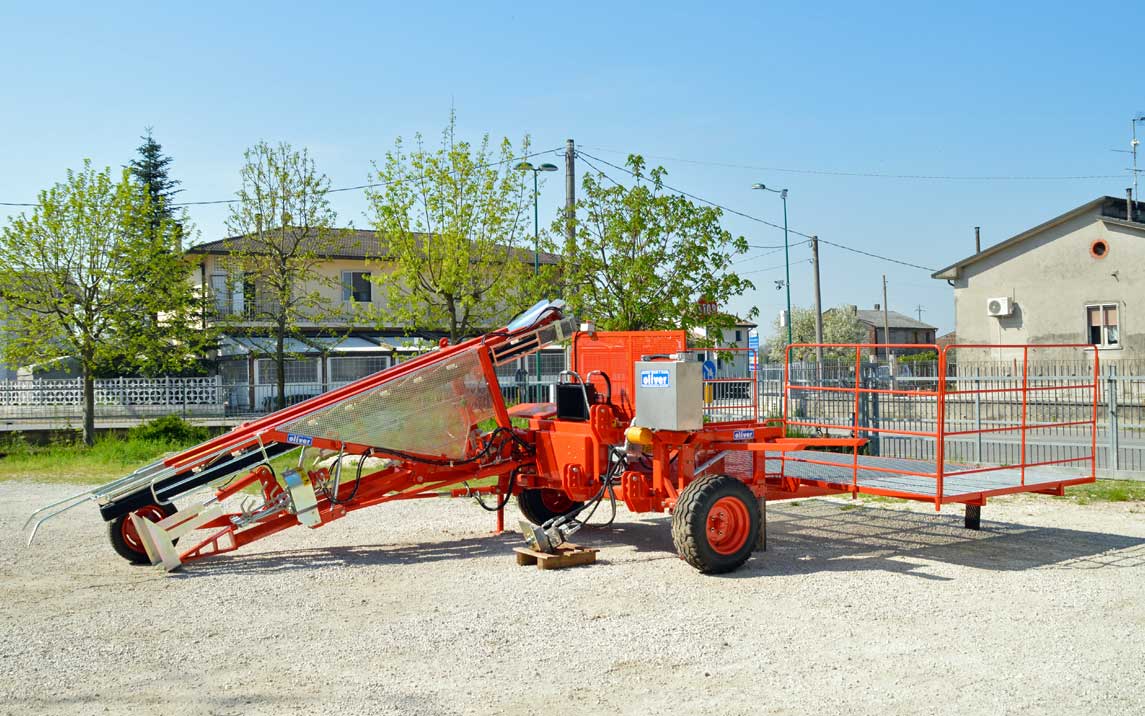

L’ arracheuse SP96 est une machine tractée, constituée d’un châssis (1), muni d’un troisième point réglable (2) pour l’attelage à différents tracteurs. La pointe d’arrachage se referme sur elle-même (3) de 90° en cas de transport, pour réduire les encombrements

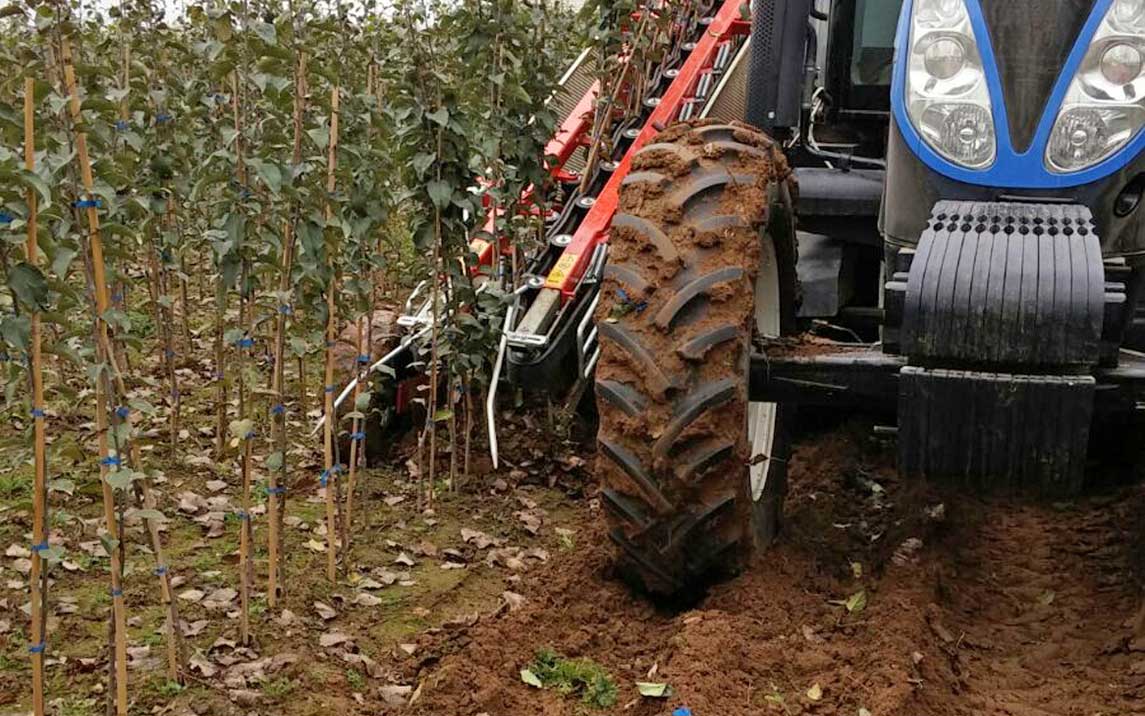

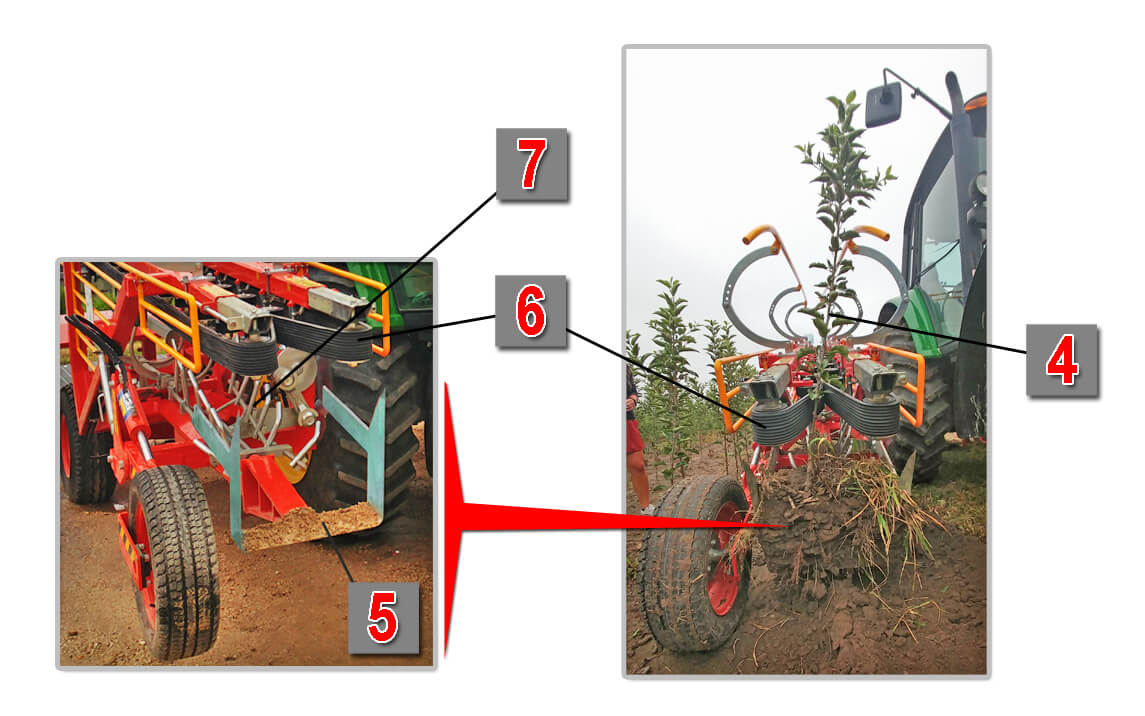

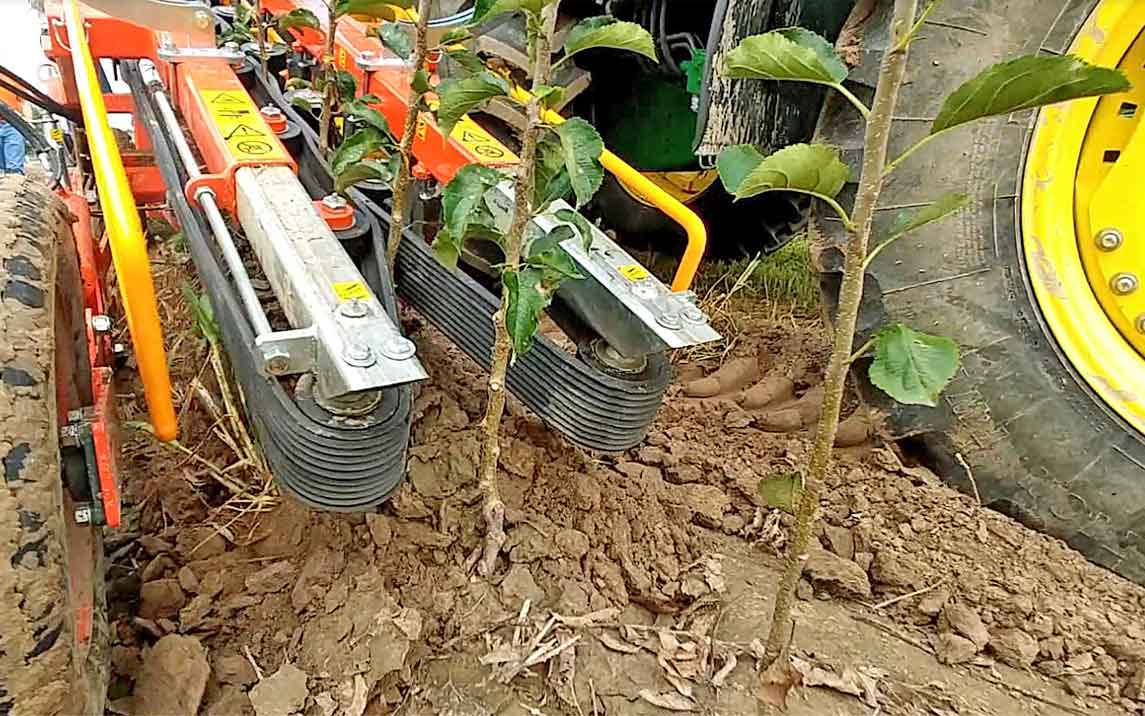

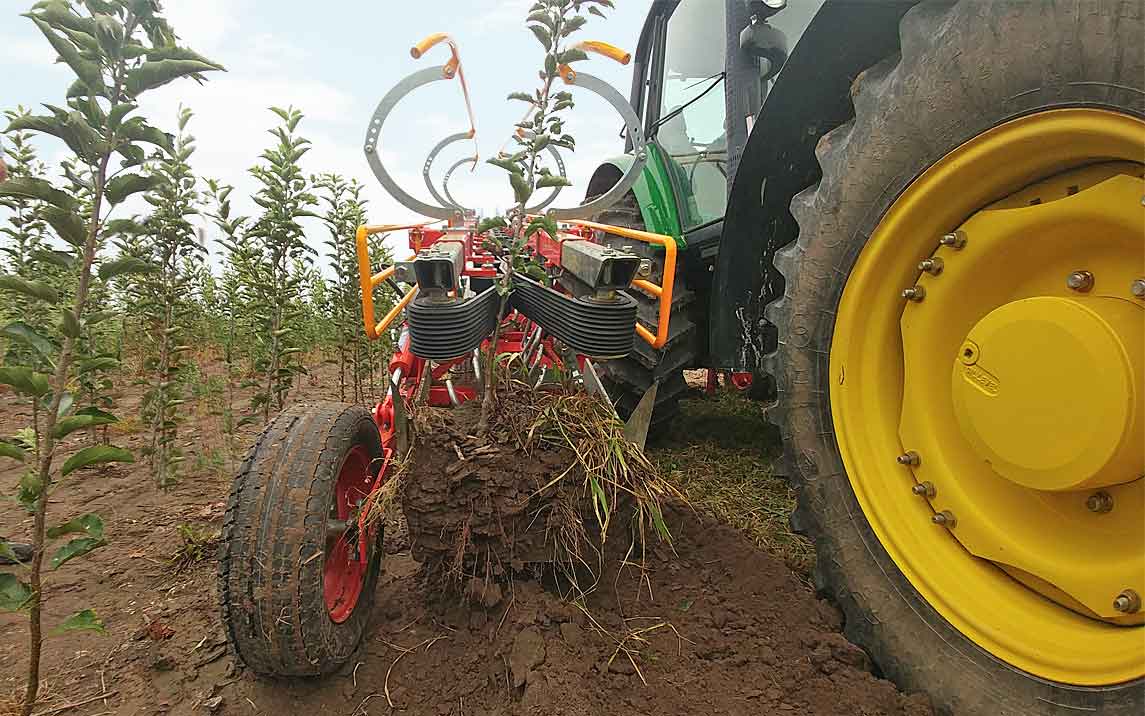

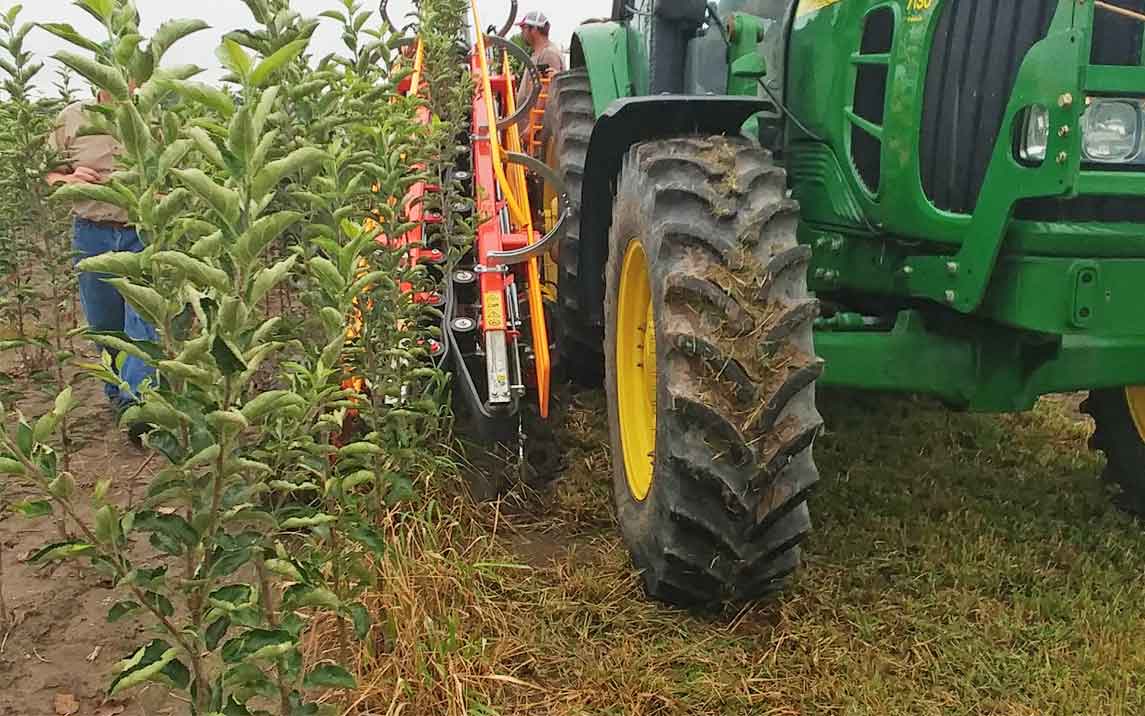

L’ arracheuse SP96 extrait la plante (4) grâce au couteau d’arrachage (5) qui pénètre en profondeur dans le sol, en dessous de l’appareil racinaire.

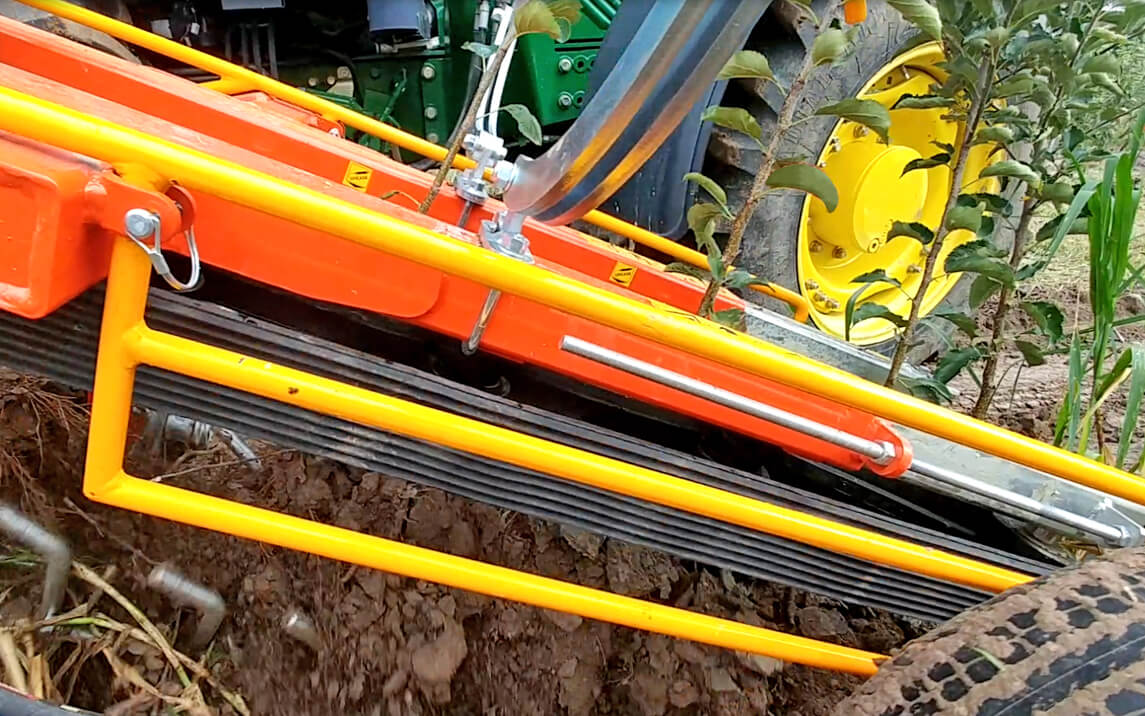

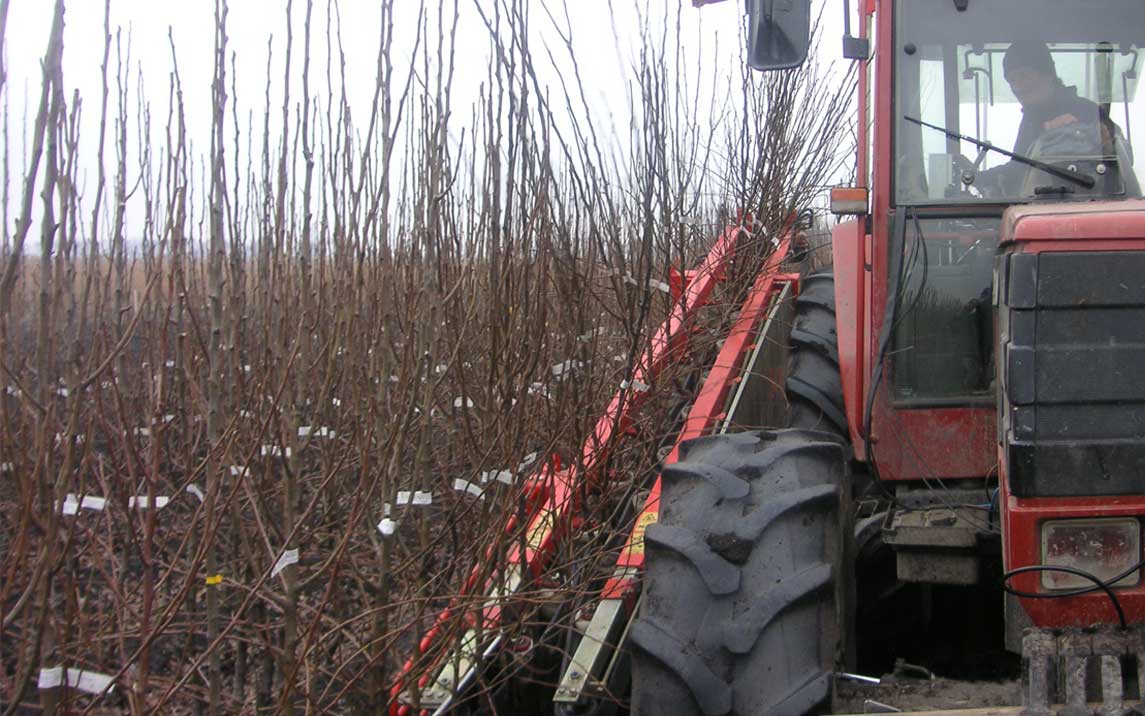

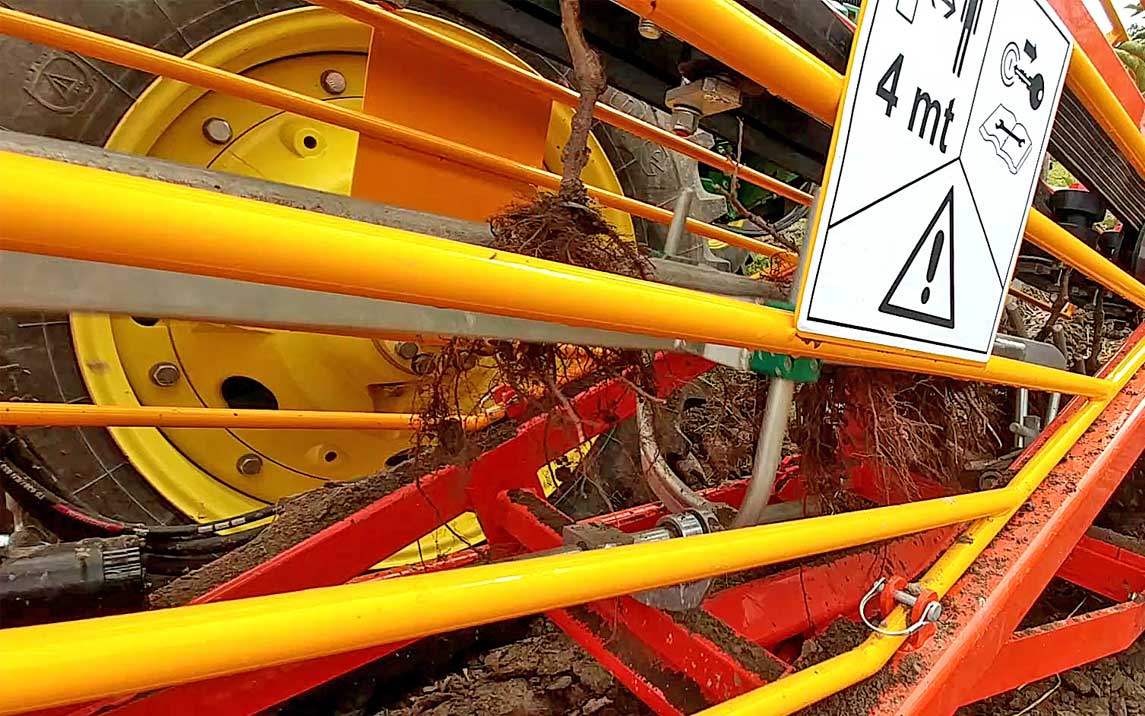

En même temps, la bande transporteuse (6), intercepte la tige de la plante, la maintient droite et la transporte vers le premier vibreur (7).

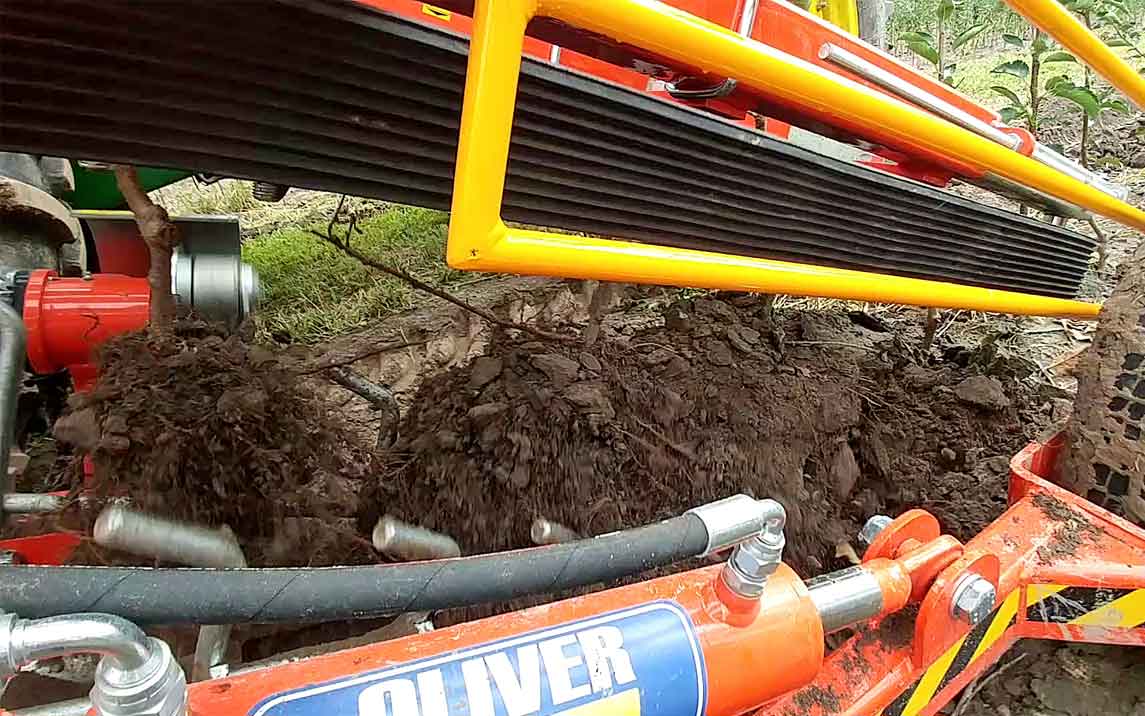

Le premier vibreur (8), oscillant en mode alterné, effectue un premier écrémage du sol, et élimine les racines.

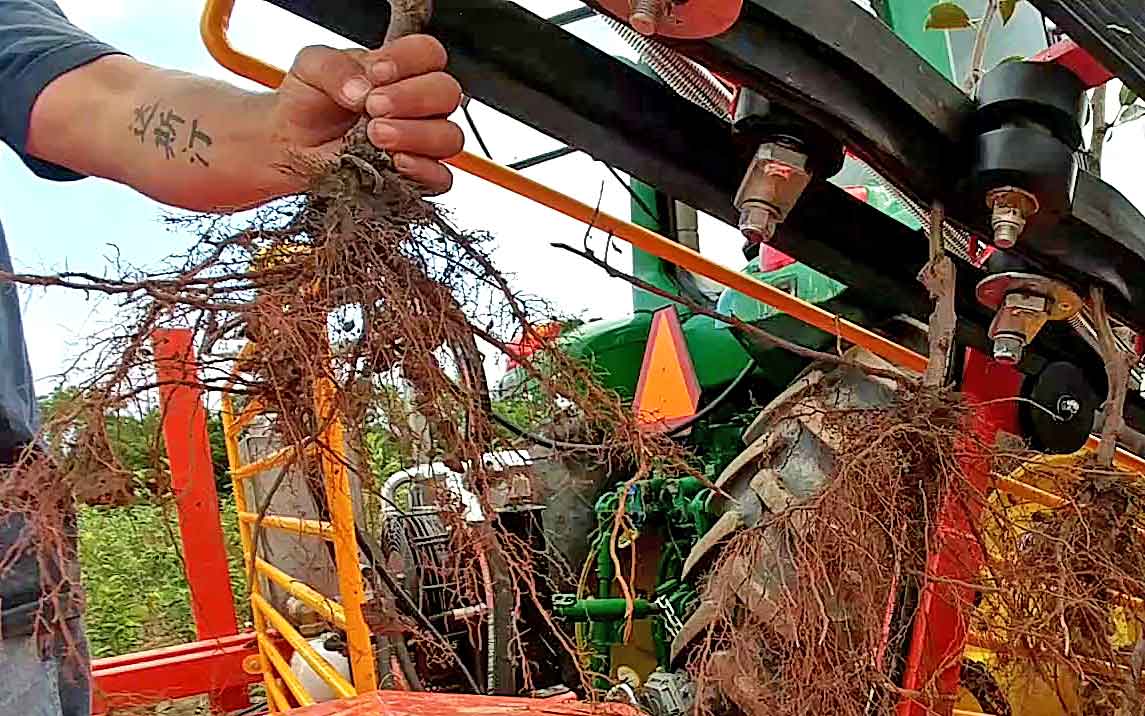

Tout de suite après, le deuxième vibreur (9) complète le nettoyage de l’appareil racinaire de la plante.

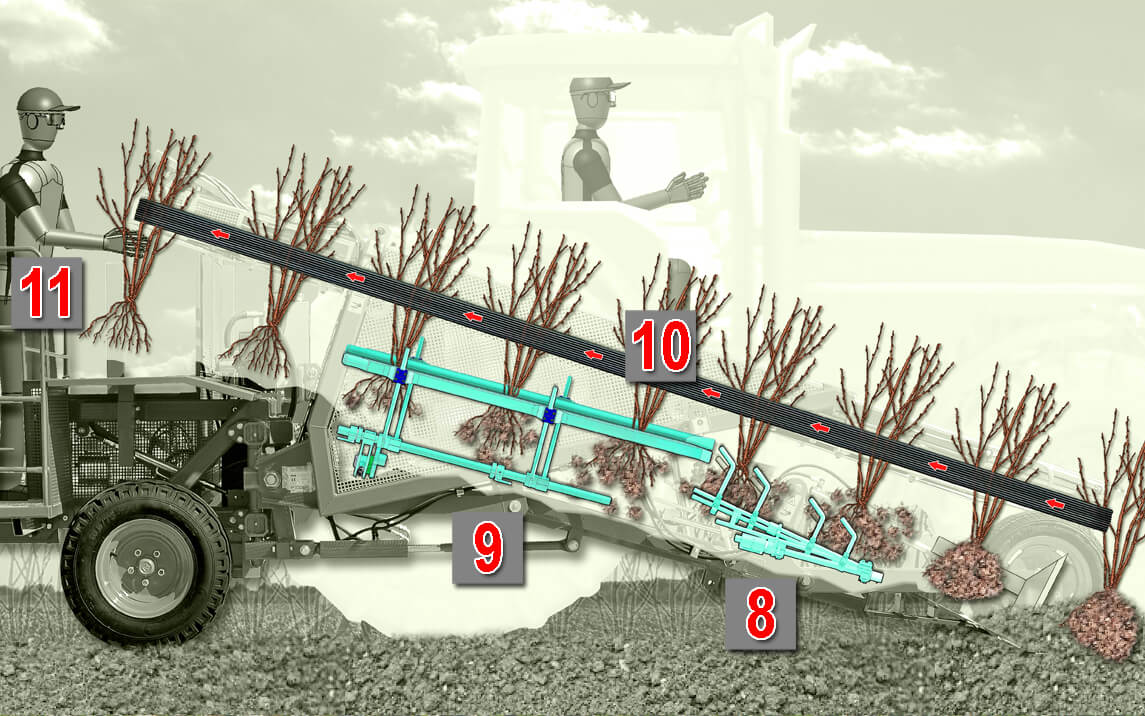

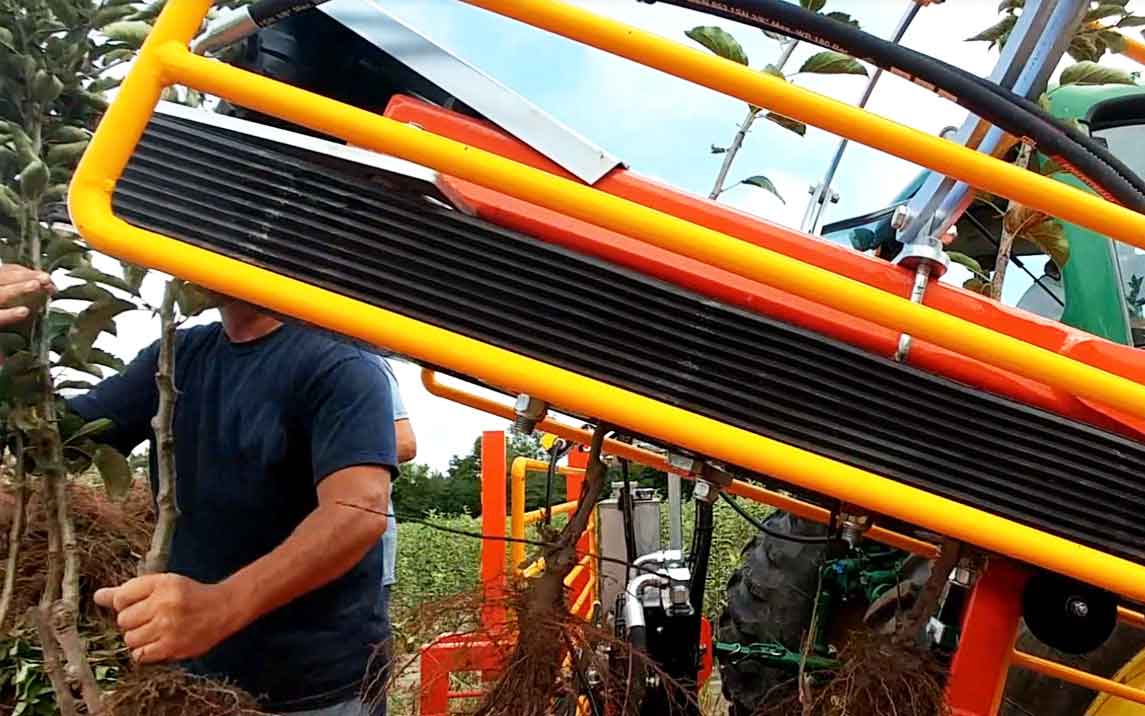

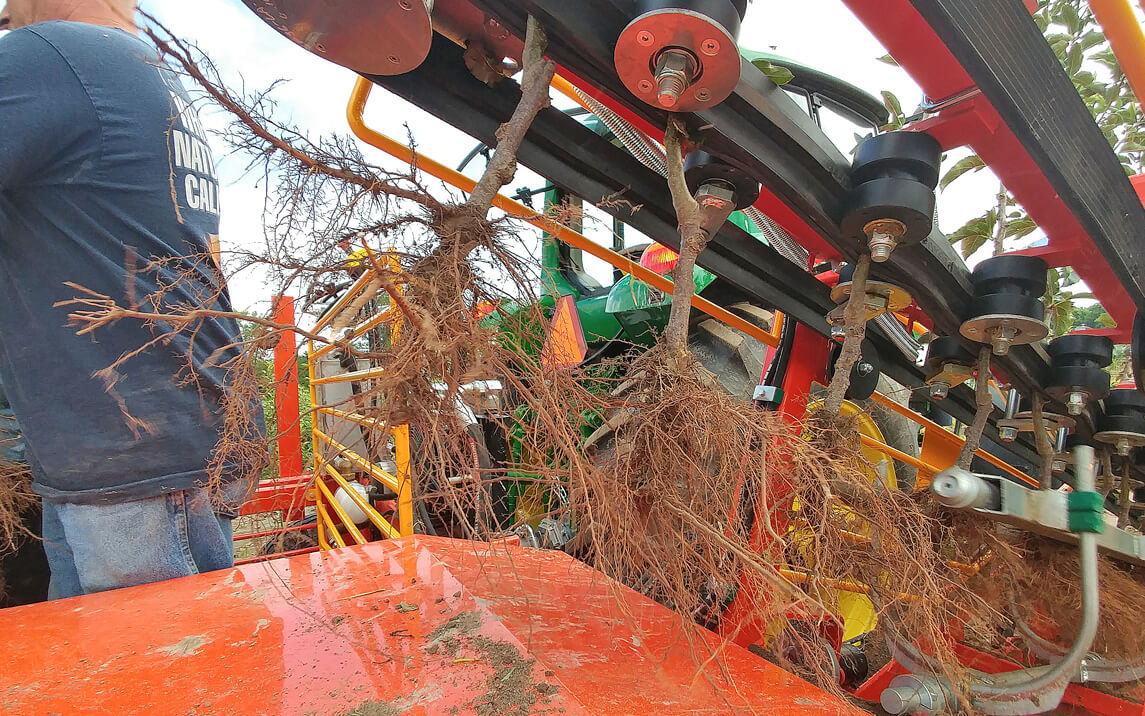

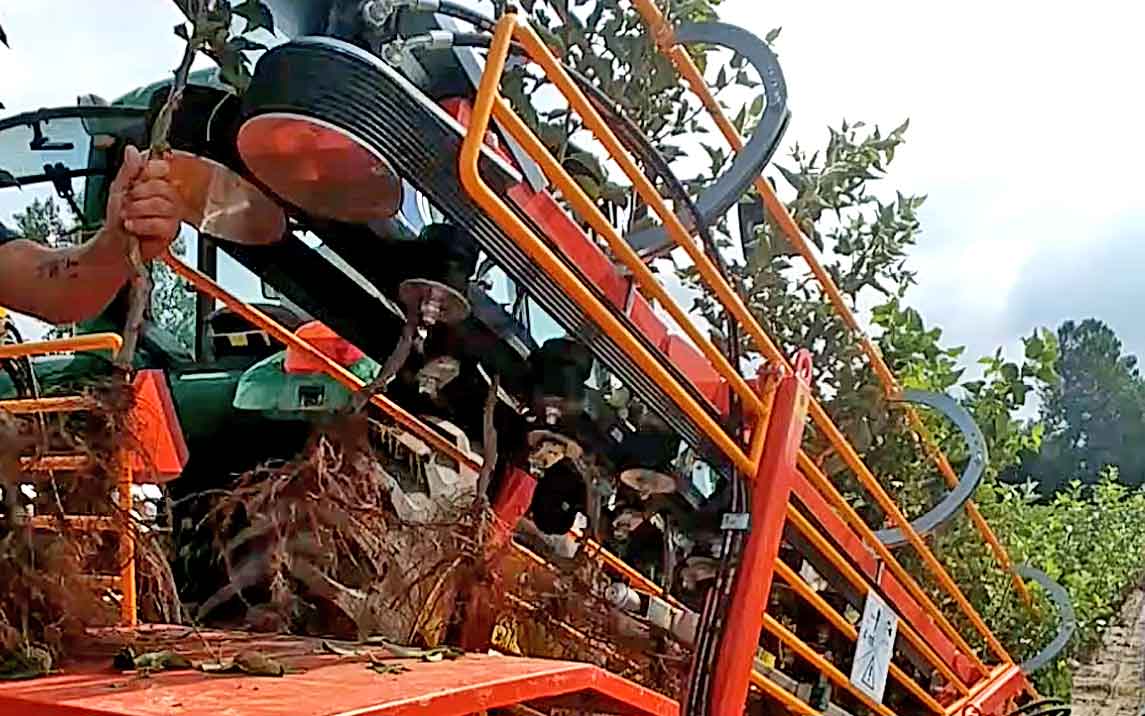

La bande transporteuse (10), règle la bonne vitesse et la synchronise avec l’avancement du tracteur. Elle maintient les plantes en position droite et les conduit jusqu’à l’opérateur (11) qui les ramasse.

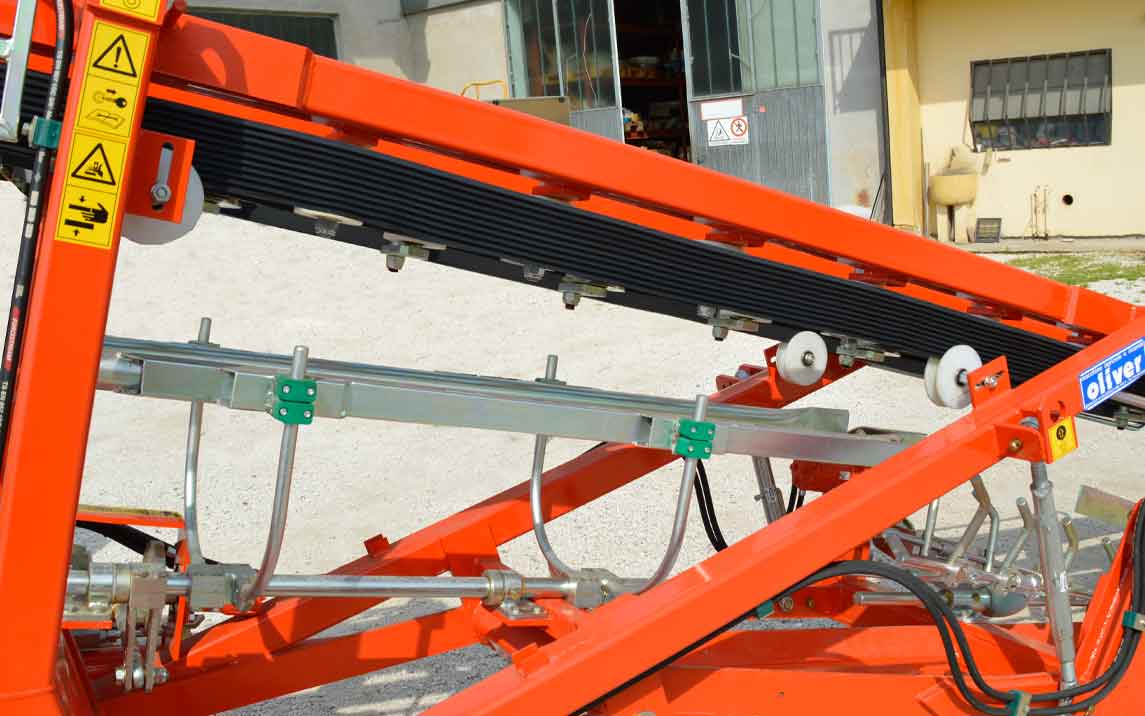

Détail de la bande transporteuse

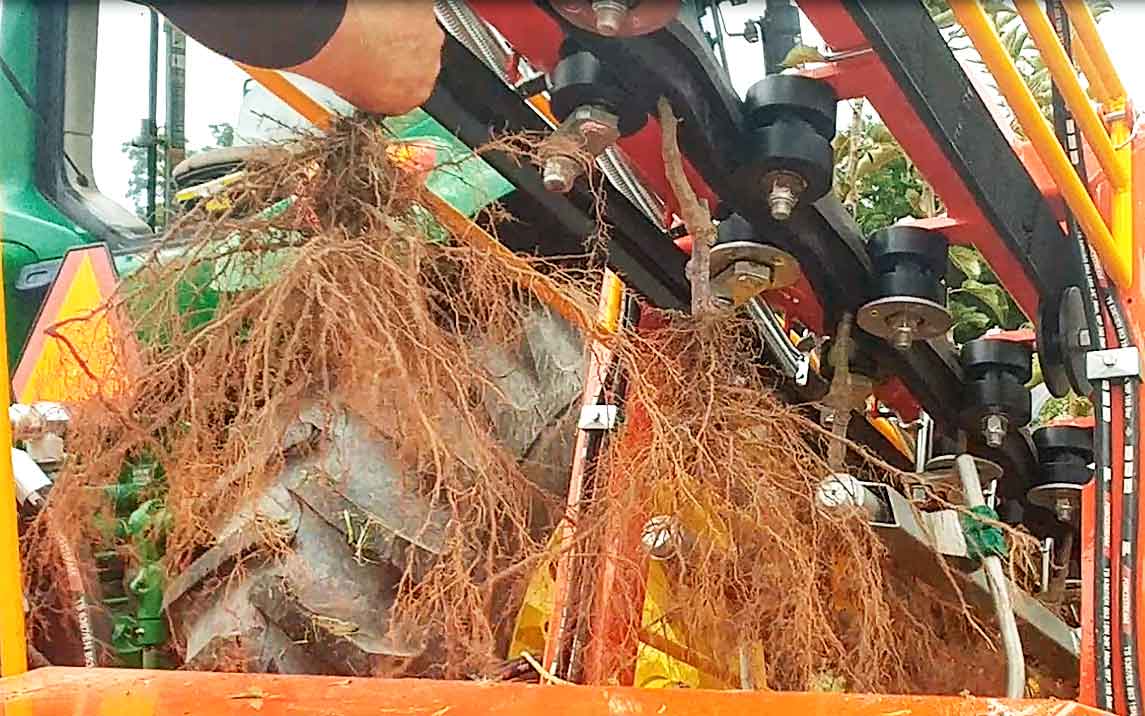

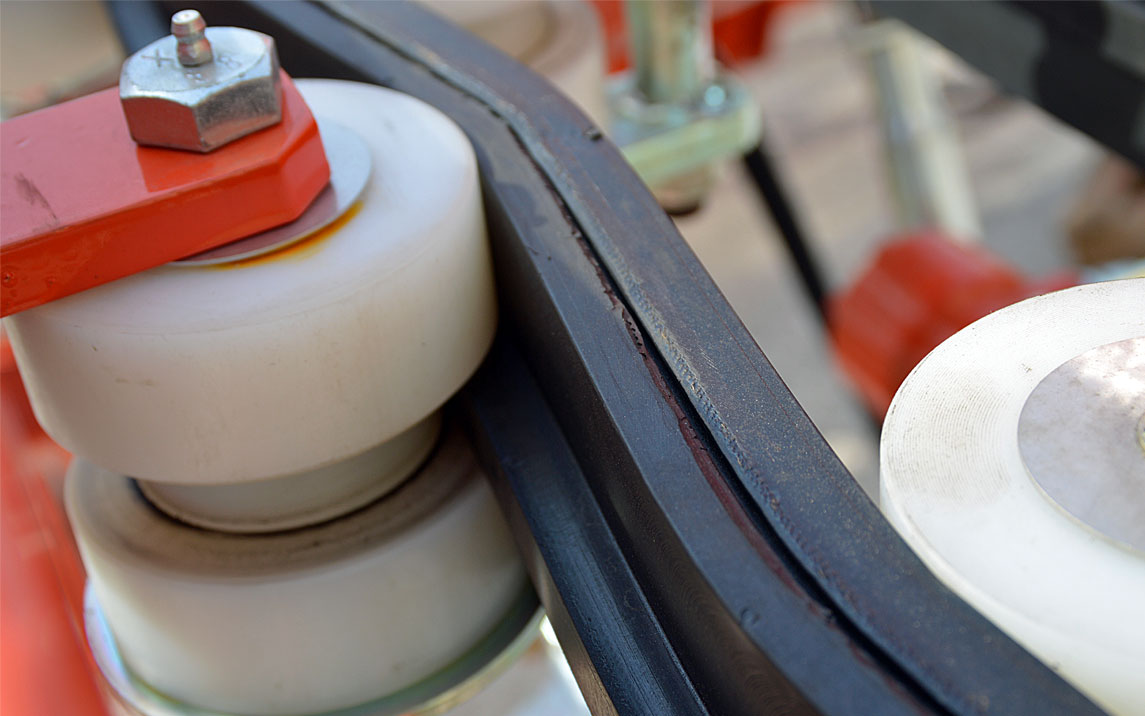

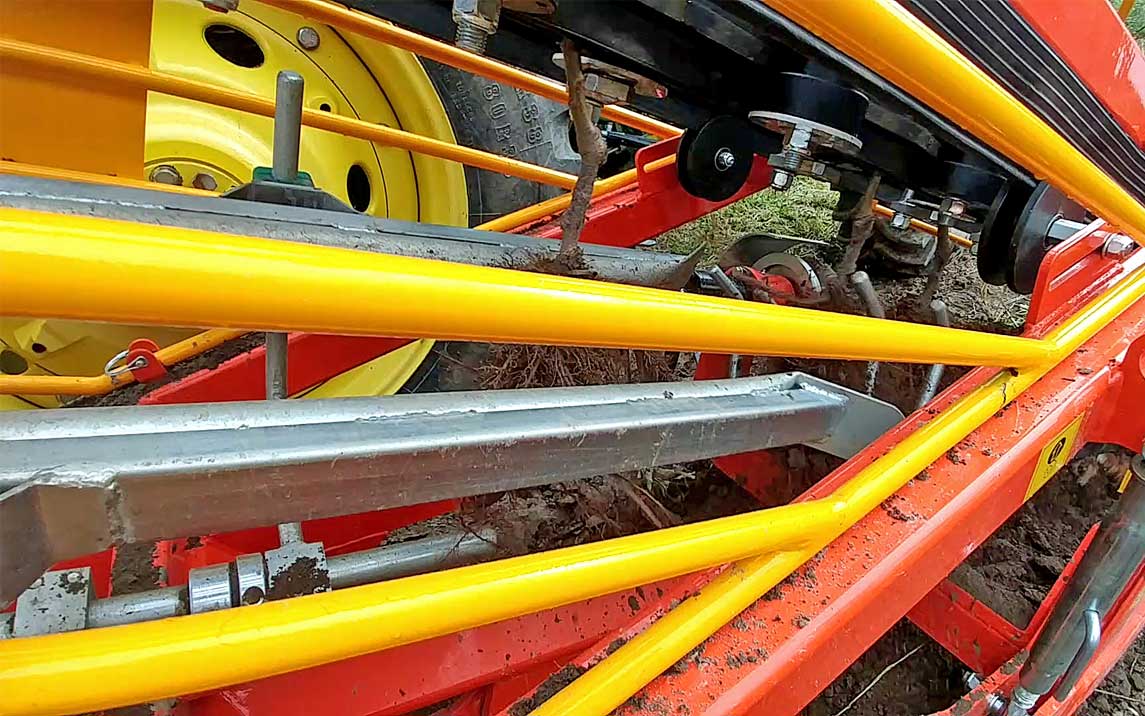

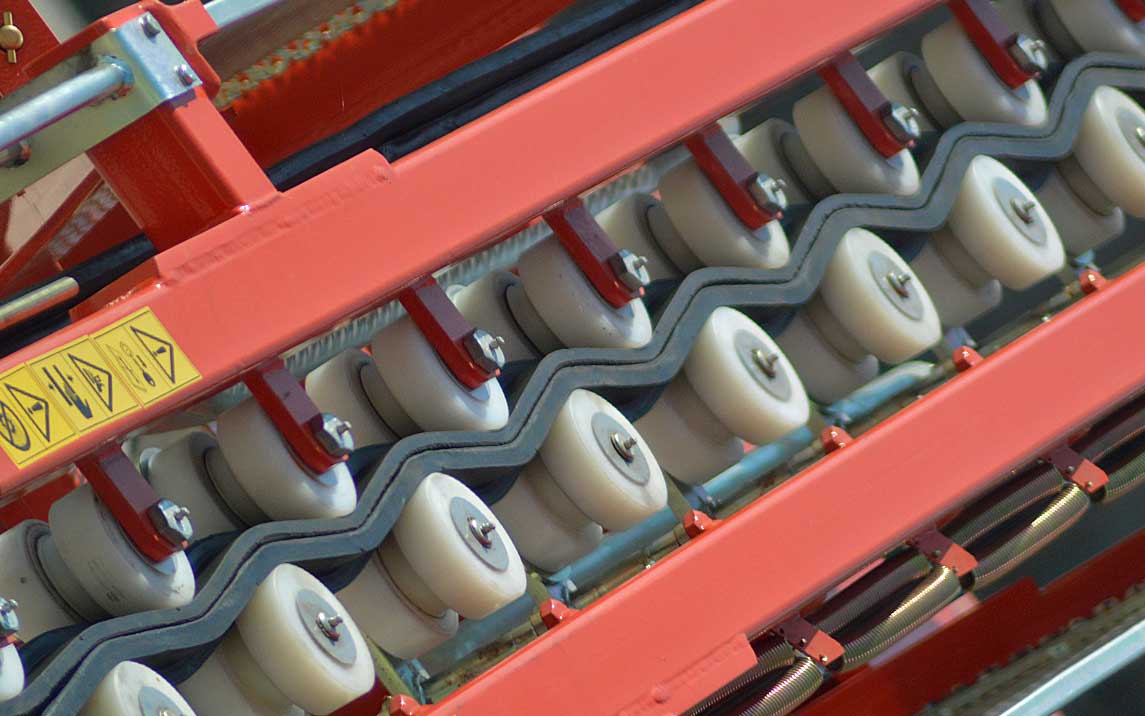

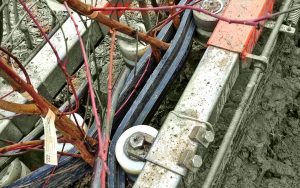

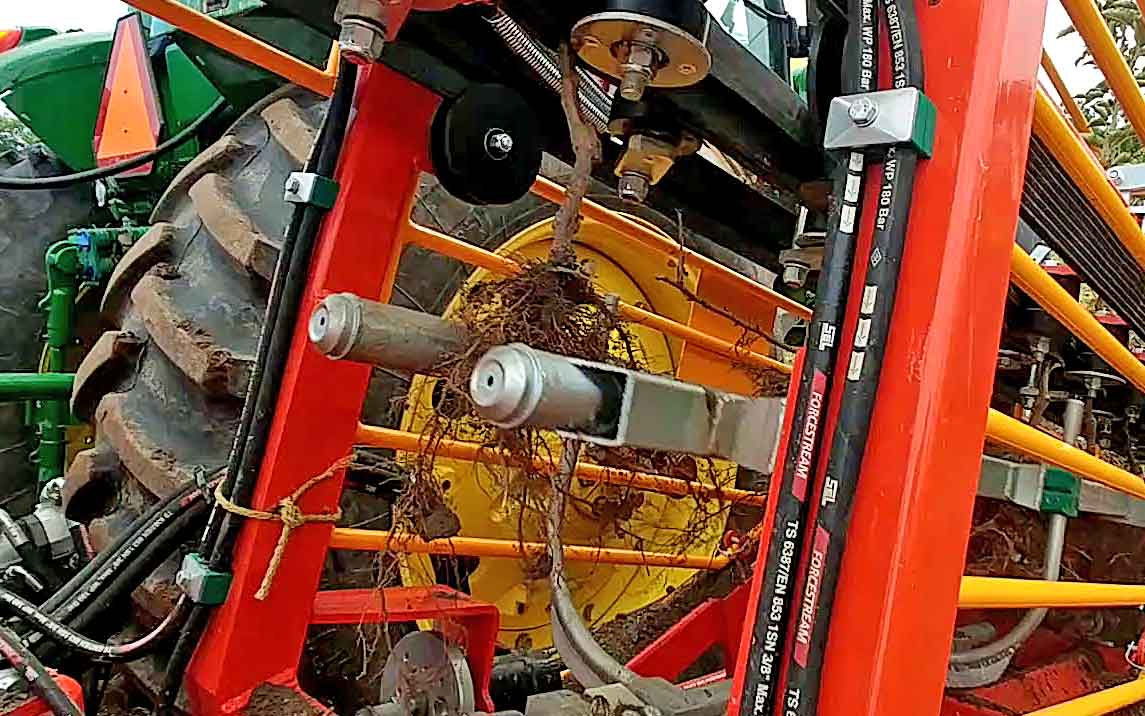

Détail des rouleaux

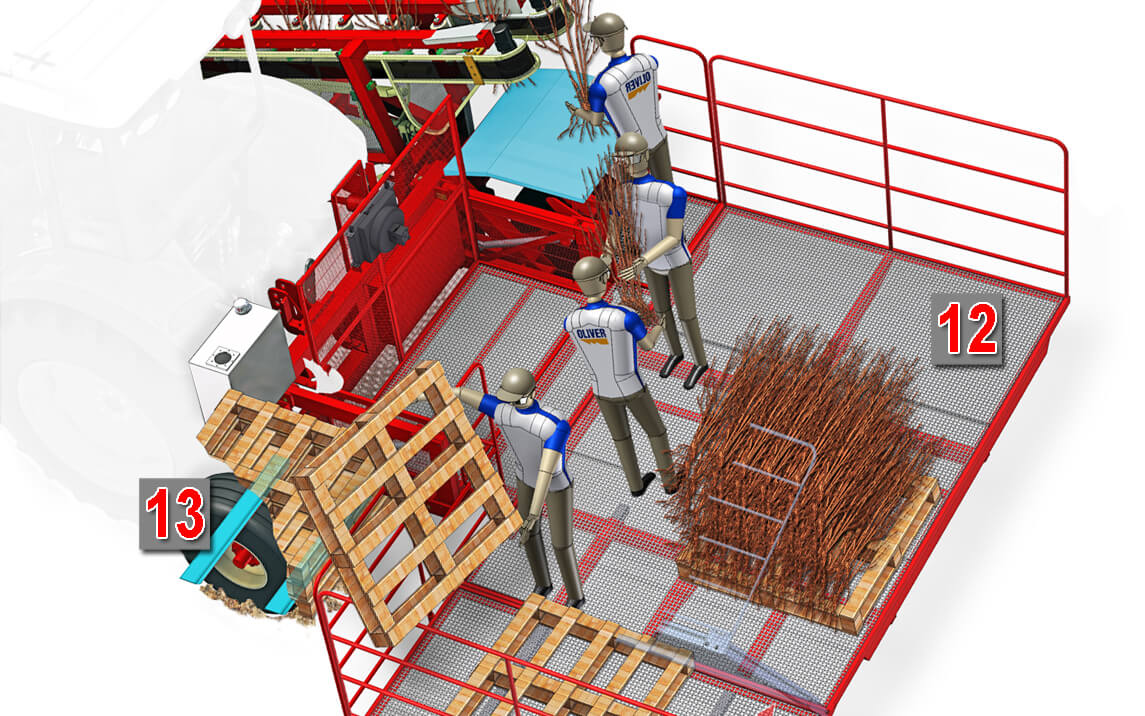

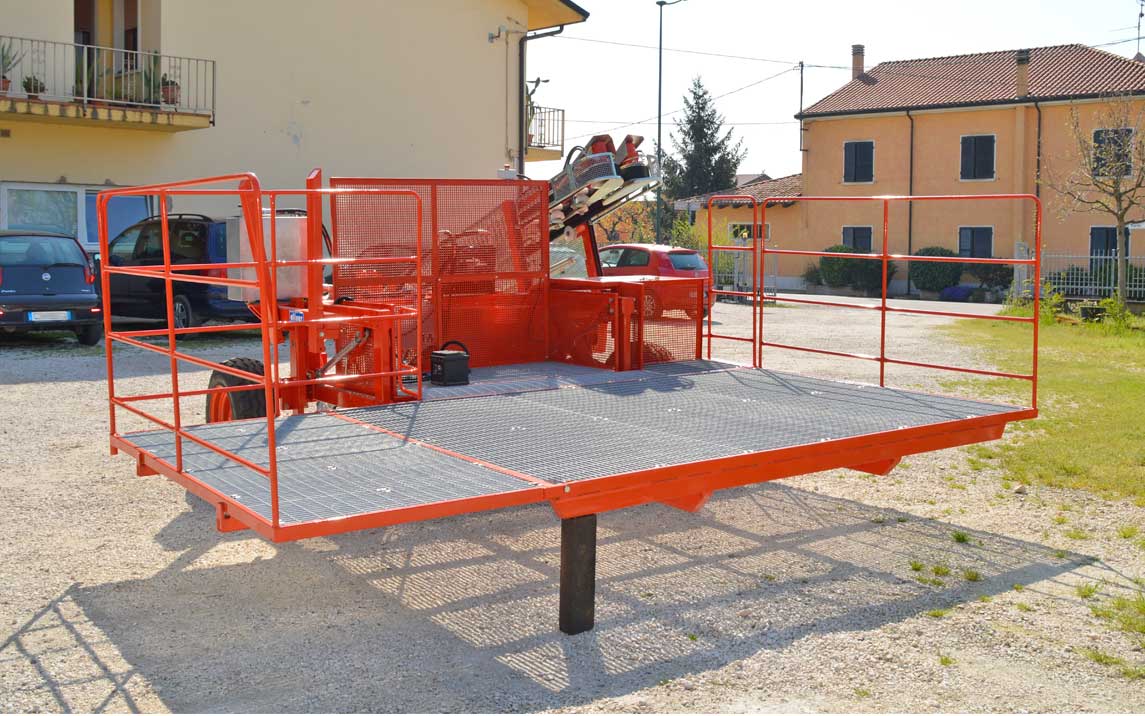

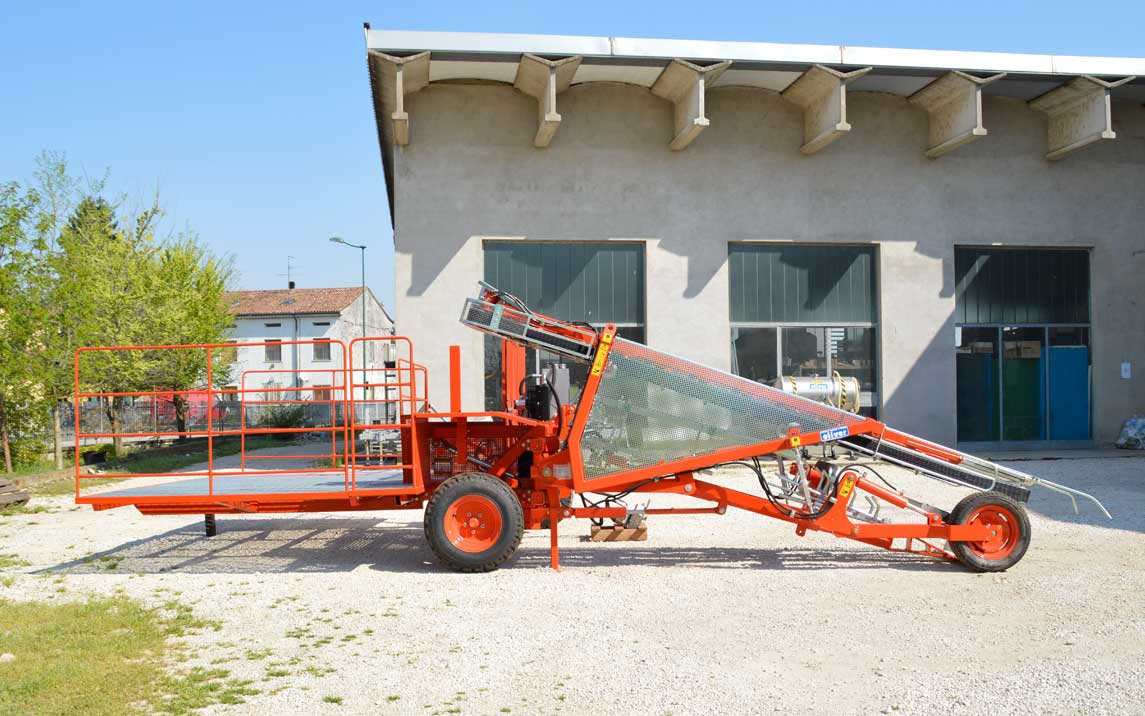

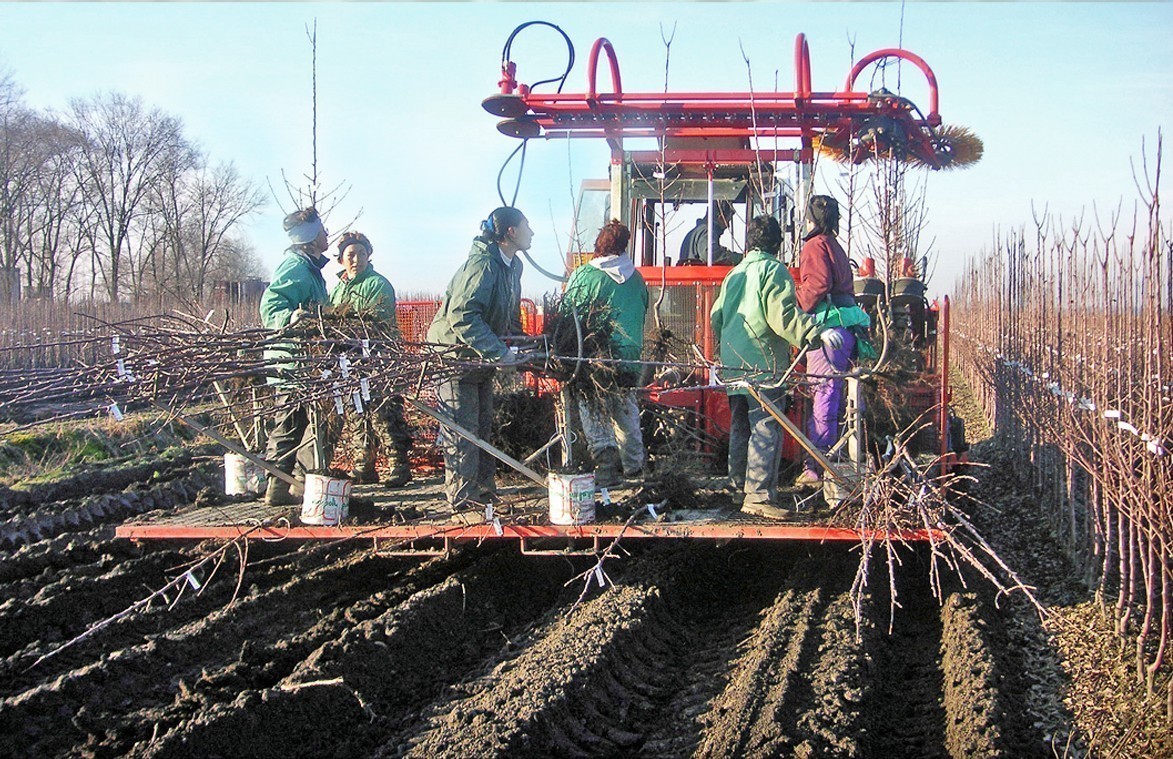

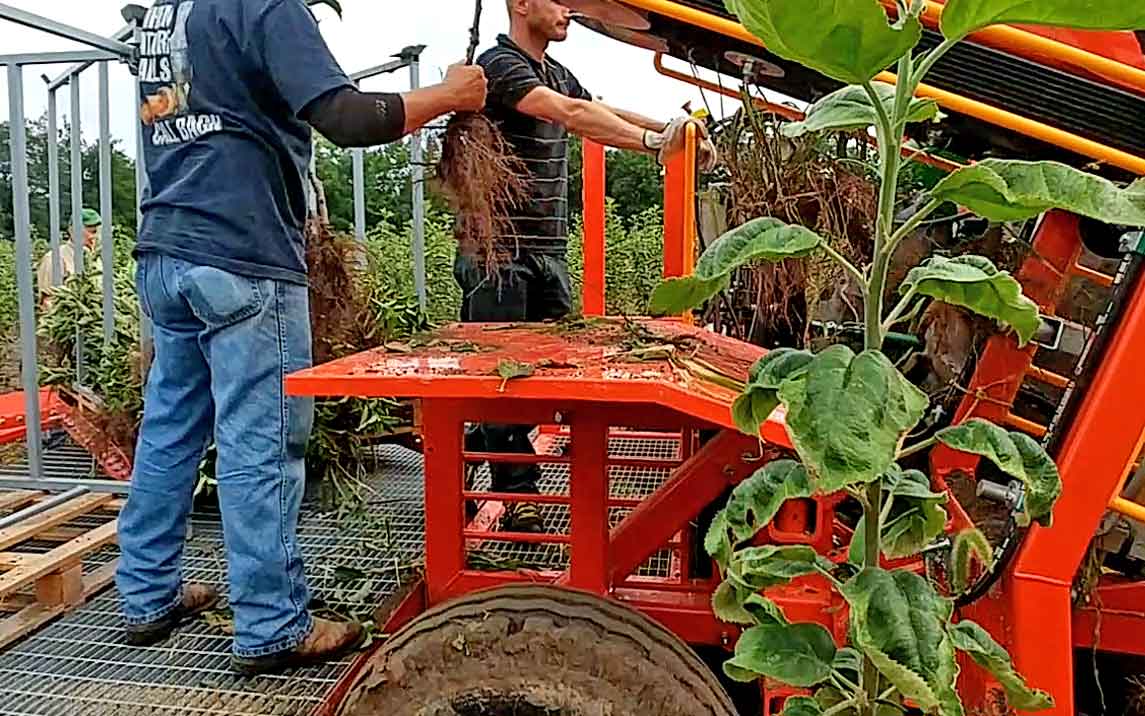

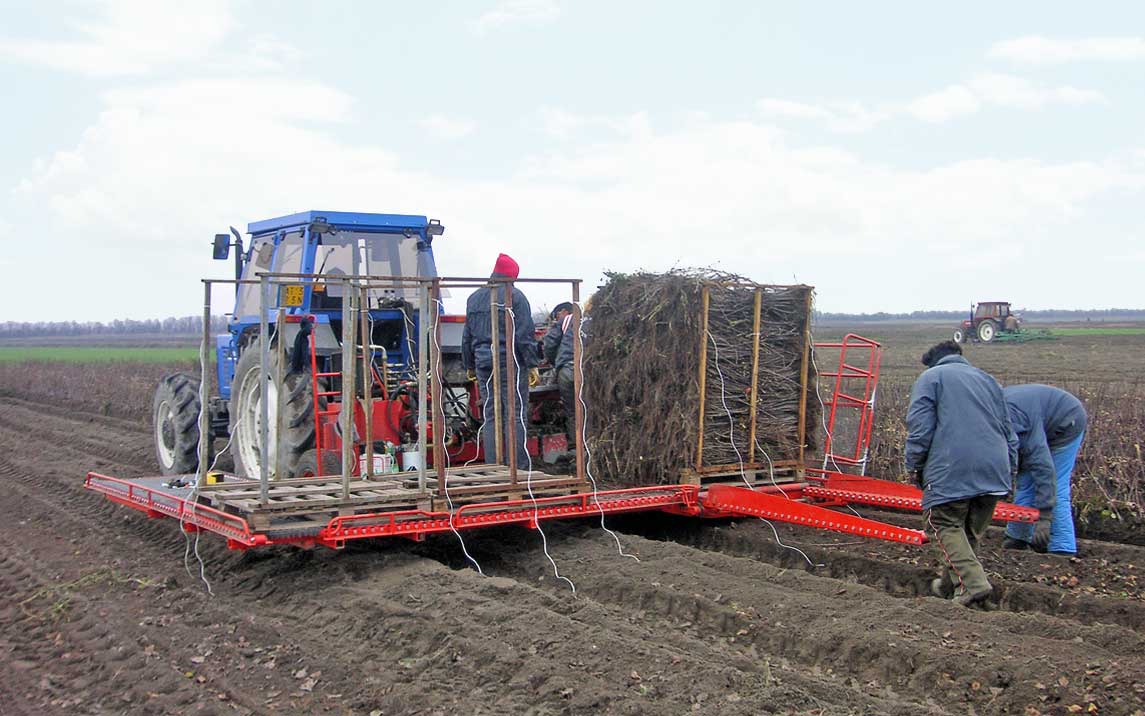

En queue, l’ arracheuse SP96 est équipée d’une plateforme (12) sur laquelle les opérateurs peuvent effectuer la triage des plantes ou le stockage sur palettes.

La machine est équipée de deux fourches pour stocker les palettes (13), qui sont utilisées au fur et à mesure qu’elles servent (en option).

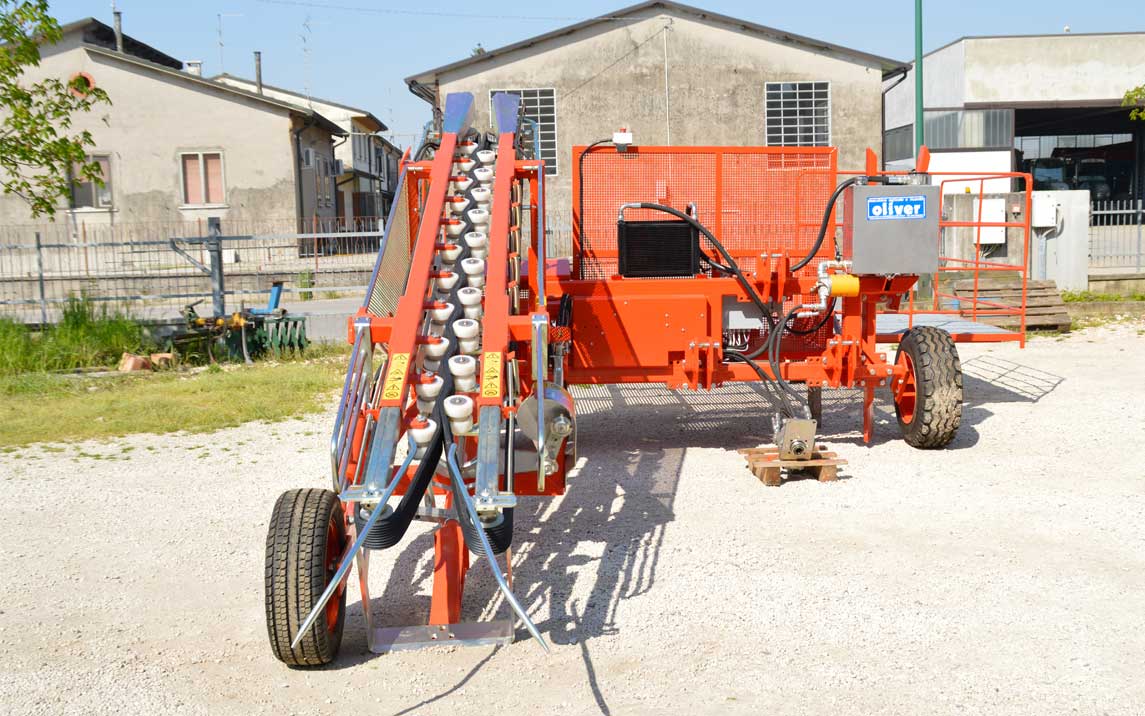

La machine est équipée d’une installation hydraulique/électrique autonome :

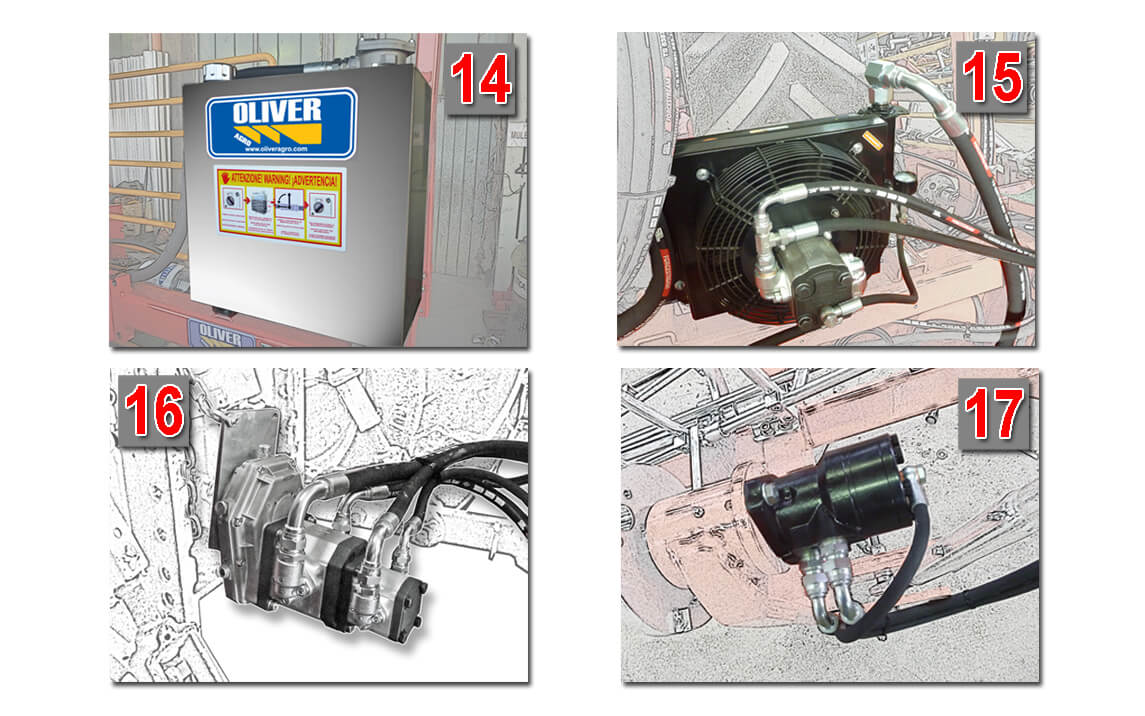

14) réservoir d’huile

15) installation de refroidissement d’huile

16) groupe pompe tandem qui s’active grâce au multiplicateur raccordé au tracteur.

Les pompes tandem alimentent les moteurs hydrauliques des vibreurs, des bandes et les cylindres hydrauliques.

17) moteurs hydrauliques qui activent la bande transporteuse, le premier et le deuxième vibreur.

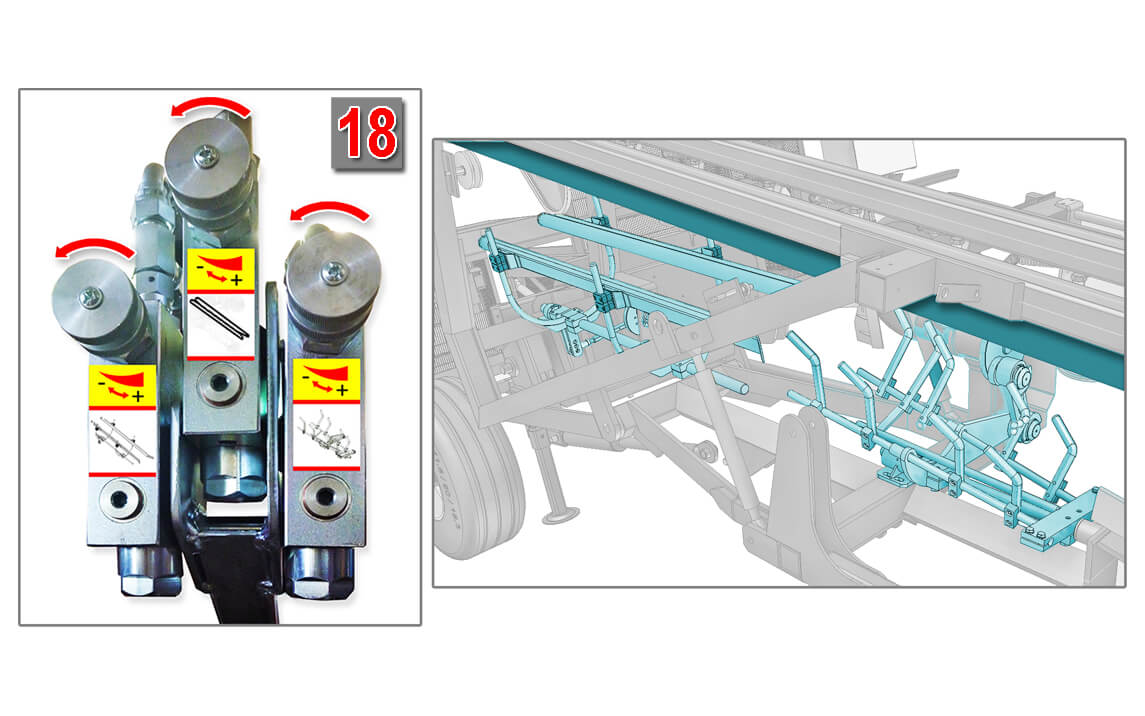

18) Régulateurs de vitesse de la bande transporteuse, du premier et du deuxième vibreur.

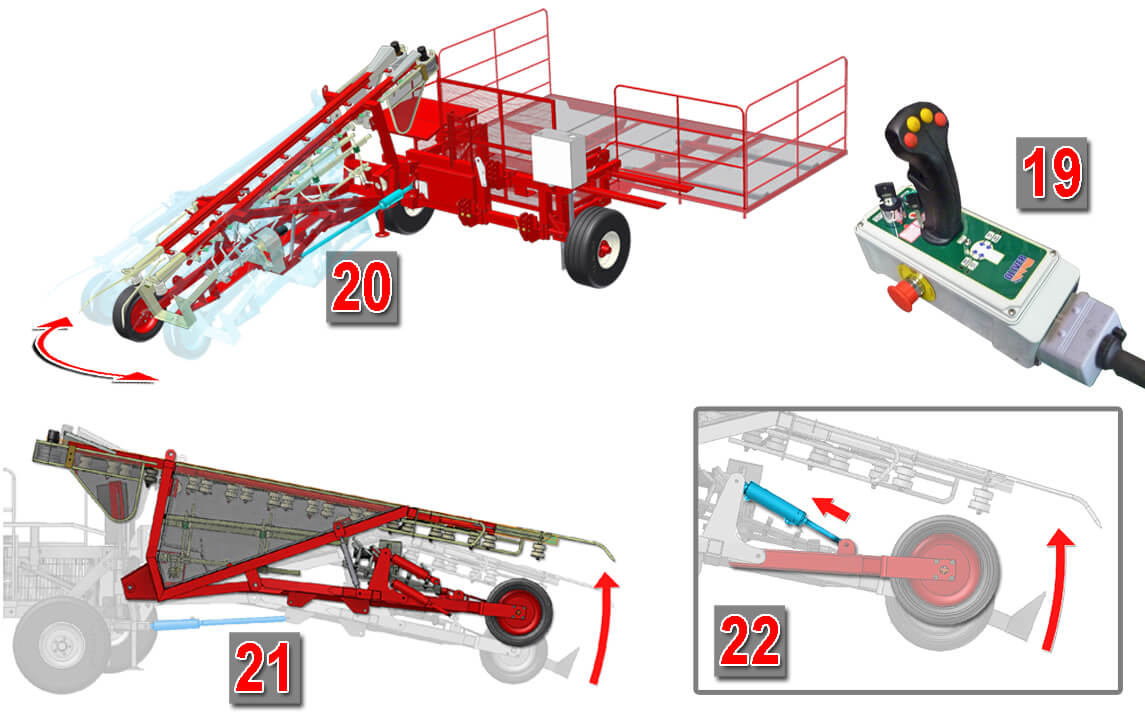

La consolle de commande (19) situé dans la cabine du tracteur permet de gérer les trois cylindres hydrauliques.

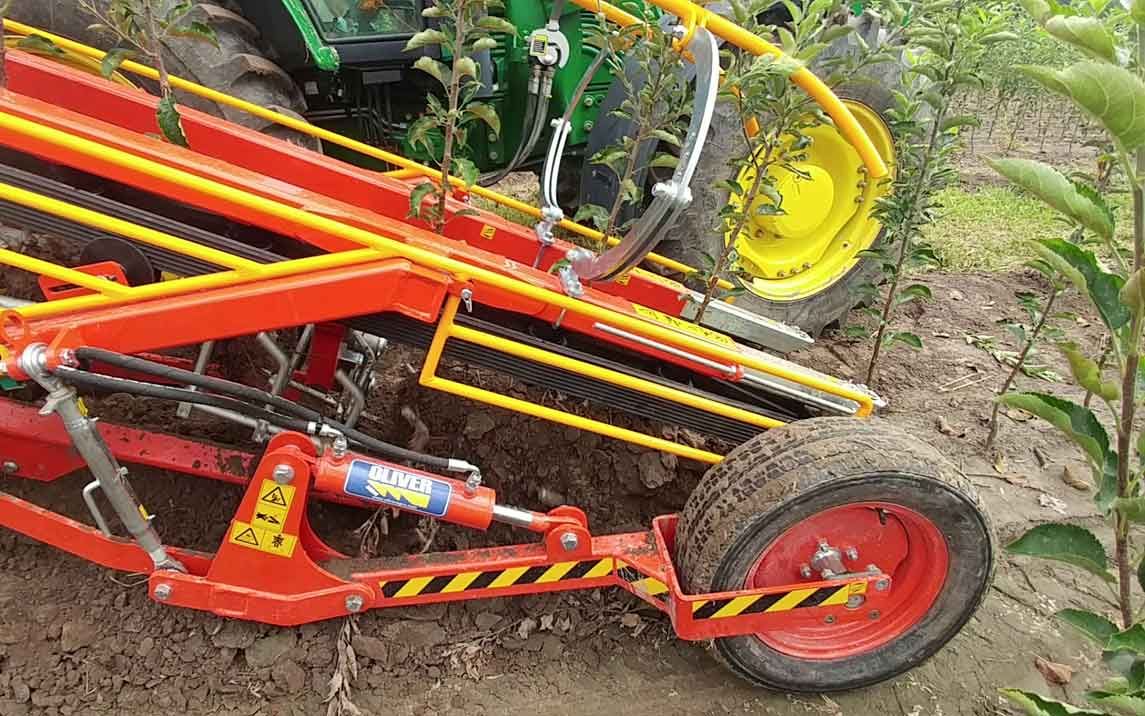

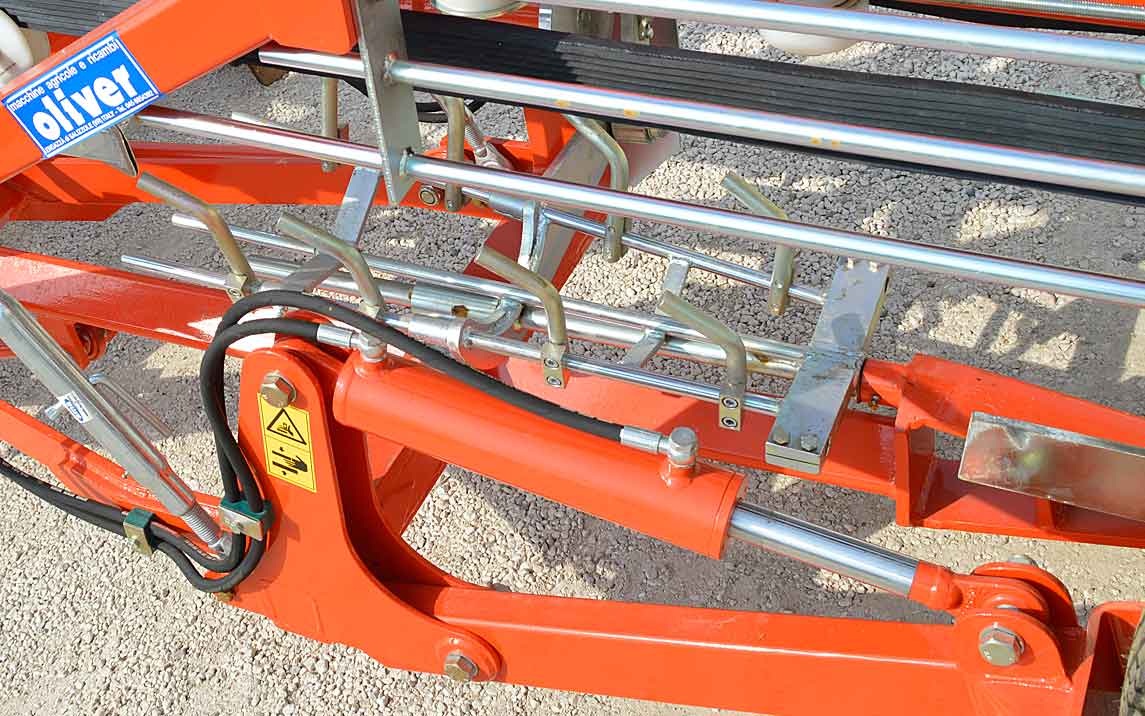

Cylindre de braquage (20) : corrige et maintient la machine en conduite, en phase de travail.

Cylindre de levage (21) : lève et abaisse le châssis mobile (22) en phase de travail et le lève pendant les déplacements.

Cylindre de pointe d’arrachage (23) : règle la profondeur de travail du couteau d’arrachage.

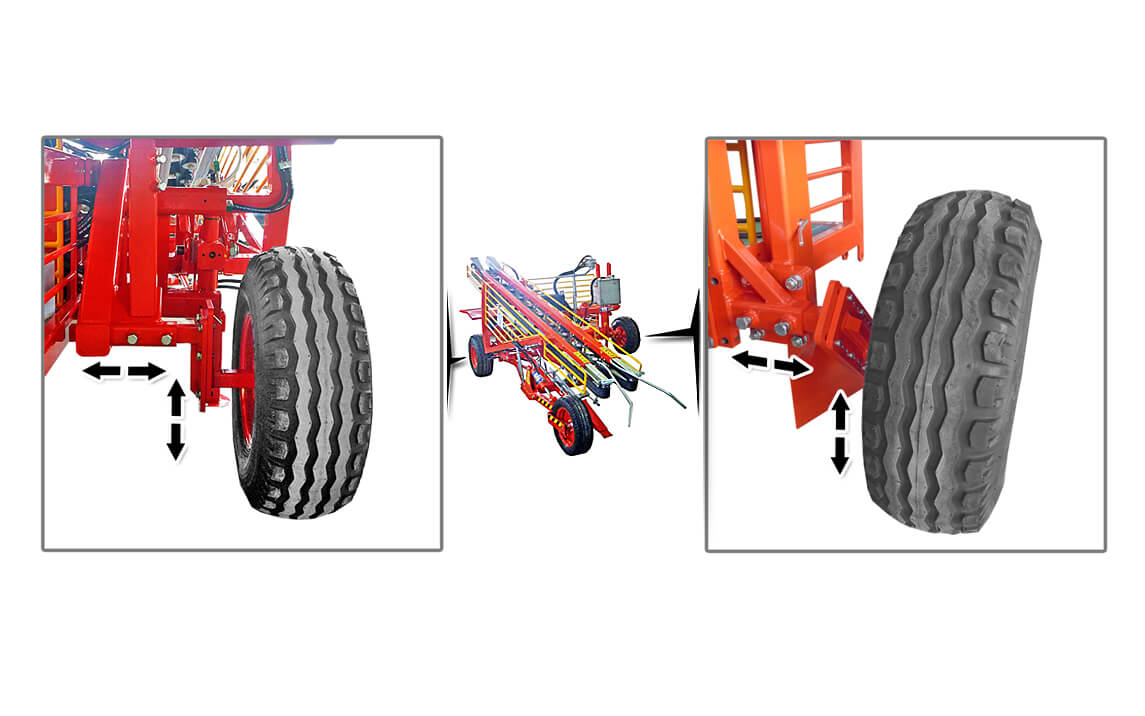

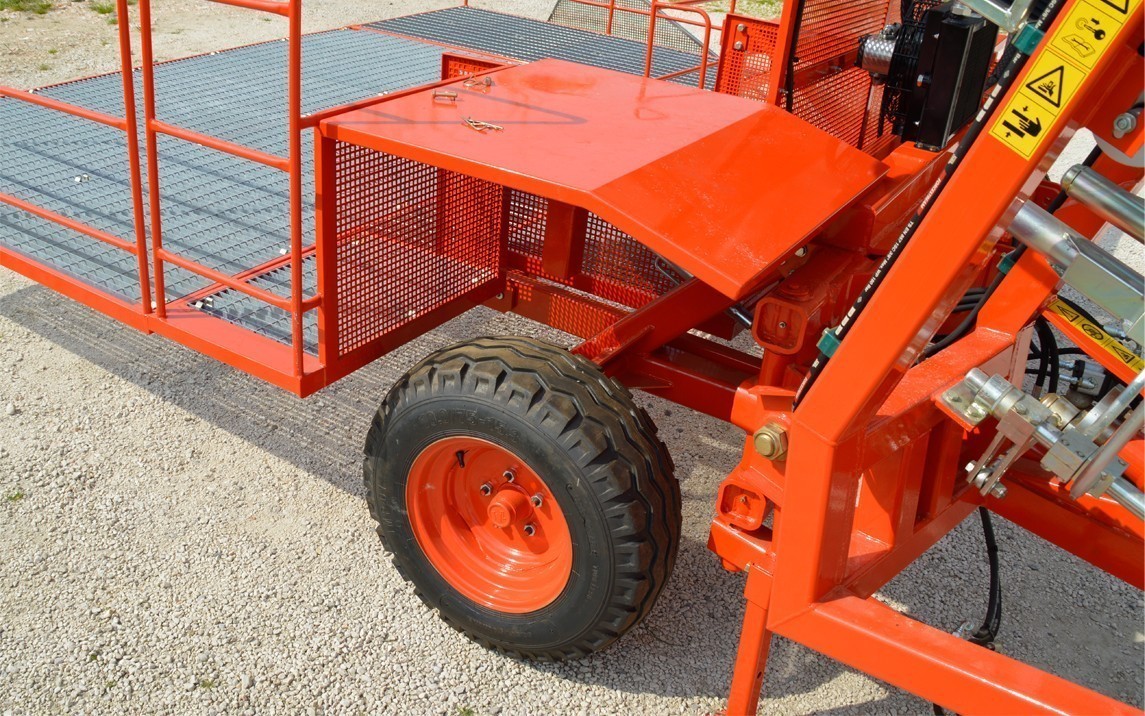

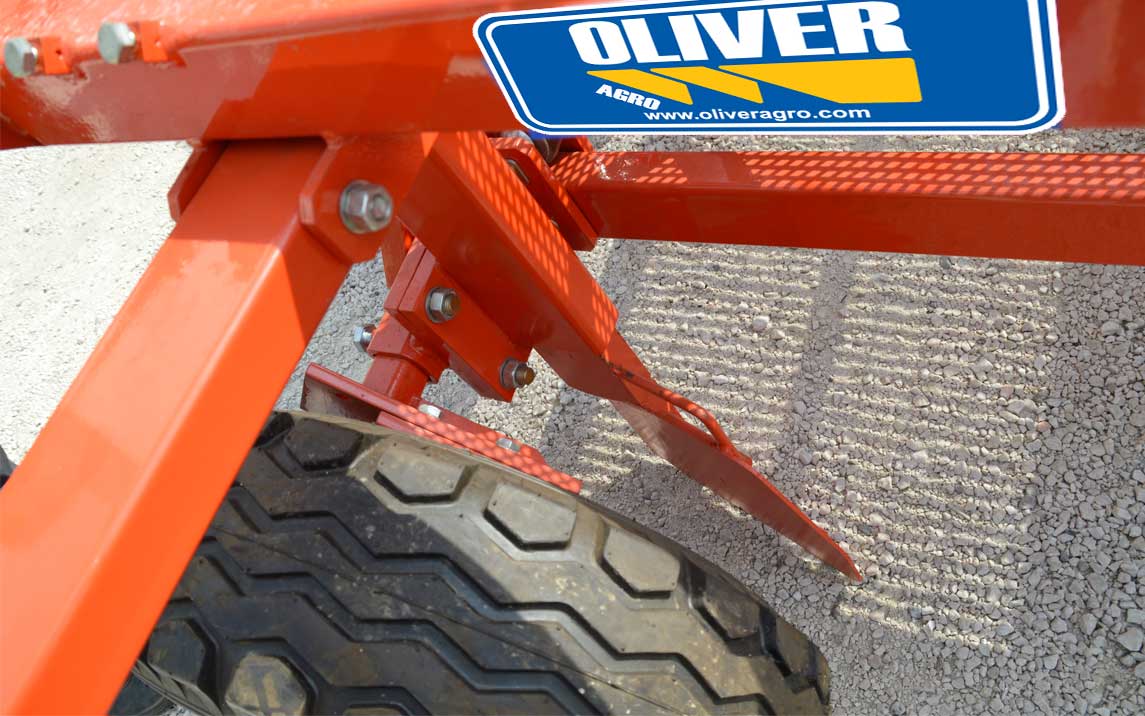

Le deux roues stabilisatrices sont réglables en hauteur et en largeur.

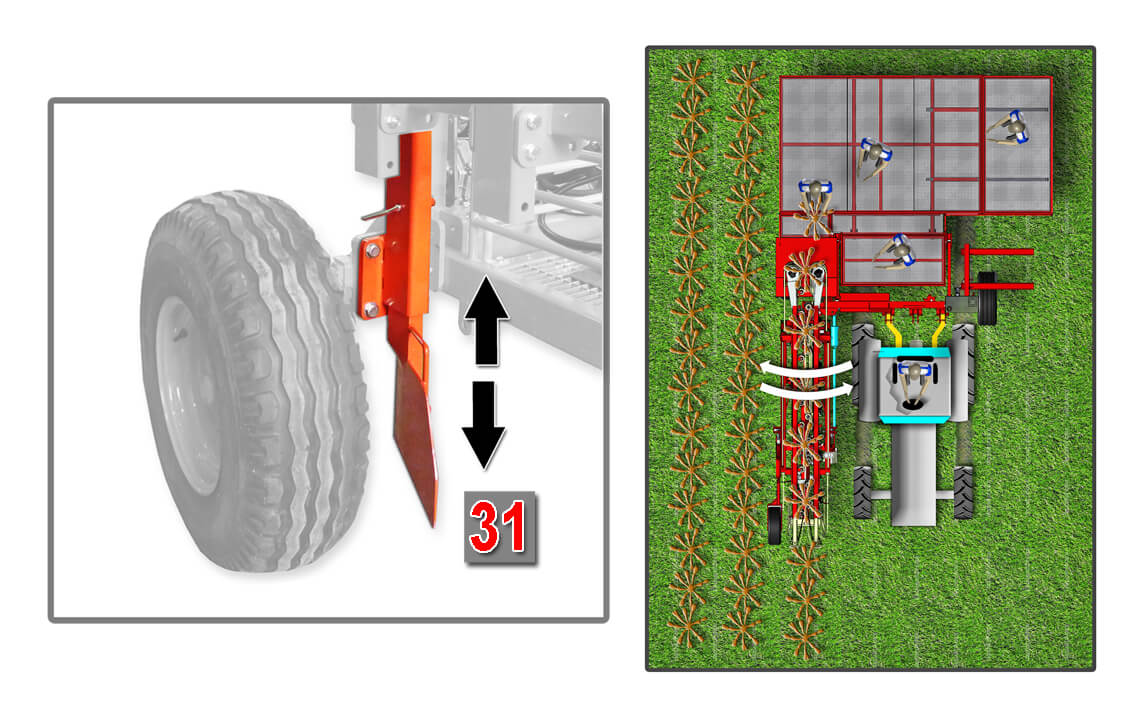

La machine peut recevoir comme accessoire une calotte directionnelle hydraulique, munie de timon (31) qui pénètre dans le sol (profondeur réglable) et aide à maintenir la conduite pendant la phase de travail.

Cette machine exclut les attelages supplémentaires au tracteur, ce qui permet de ne pas se limiter à l’utilisation d’un seul tracteur.

Données techniques

24) Dimensions de la machine :

ouverte 3500x4550x2200

fermée 2000x4550x2200, poids 1300 kg

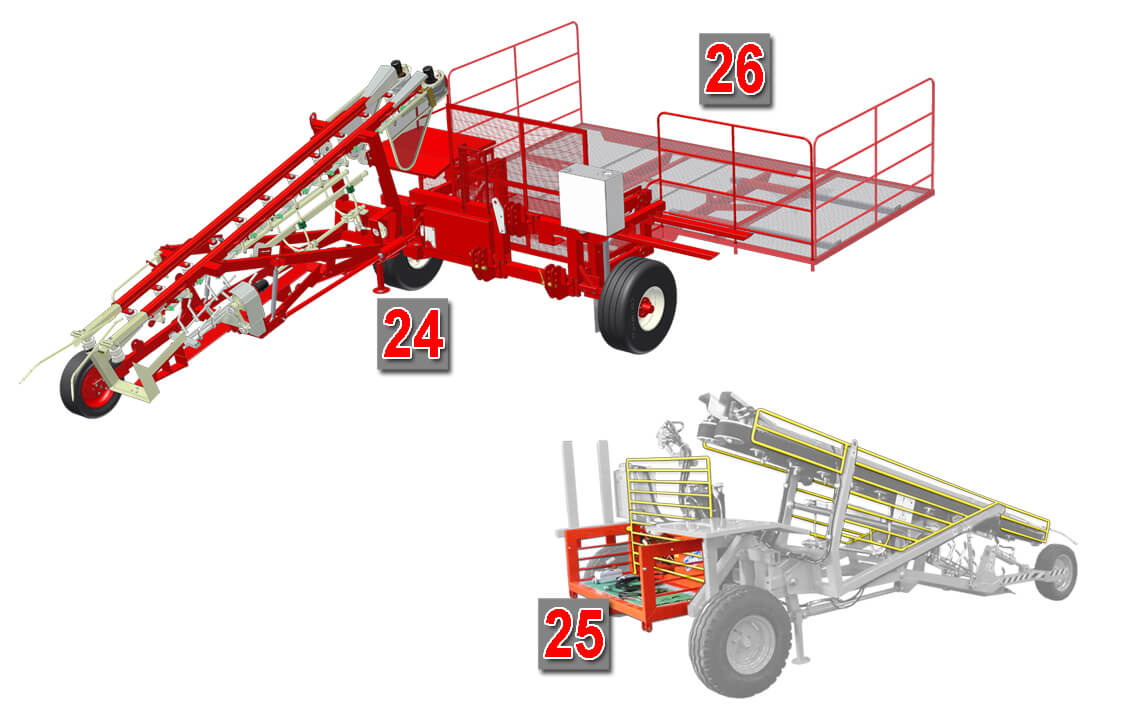

25) Dimensions du chariot élévateur :

1750x850x1350, poids 130 kg

26) Dimensions de la plateforme :

4160x2020x1200, poids 300 kg

En option de la machine

Liste Option

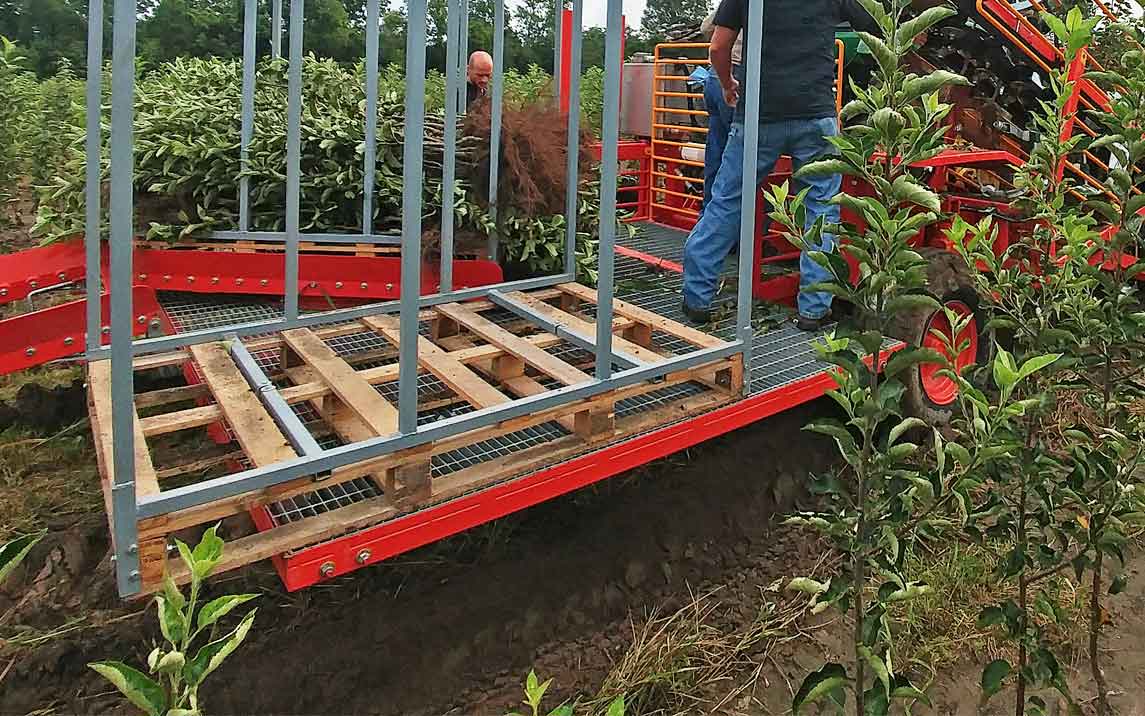

Bins/palletPer meglio gestire la raccolta delle piante sulla pedana, sono disponibili delle ceste pallet (27) che, grazie alle spalle alte, immagazzinano in sicurezza numerose piante. 27) Dimensioni:1070x1530x1500, peso 40 Kg

Kit carico/scaricoPer facilitare il carico e scarico dei bins/ pallet (28), è disponibile un kit costituito da una ruliera girevole (29), che permette di caricare le ceste pallet per poi indirizzarla sul binario di salita/discesa (30). 29) Dimensioni giostra girevole:1160x1500x240, peso 95 Kg 30) Dimensioni giostra girevole:1160x1600x340, peso 50 Kg

kit agevolatore di raccolta Per agevolare la cernita delle piante, è disponibile un kit agevolatore di raccolta (32) che permette di ridurre il personale a bordo. Il kit prende il movimento sincronizzato dai motori idraulici dei 2 nastri trasportatori. La sua particolare struttura immagazzina le piante davanti all’operatore, dandogli il tempo di raccoglierle e stoccarle , senza interrompere il flusso della macchina. 32) Dimensioni:1400x1400x730 peso 70 Kg

Guida piante alteNel caso nasca l’esigenza di dover estrarre delle piante ad alto fusto, è disponibile una guida piante alte (33) che, una volta posizionata, evita di farle piegare. 33) Dimensioni:740x3650x730 peso 40 Kg
