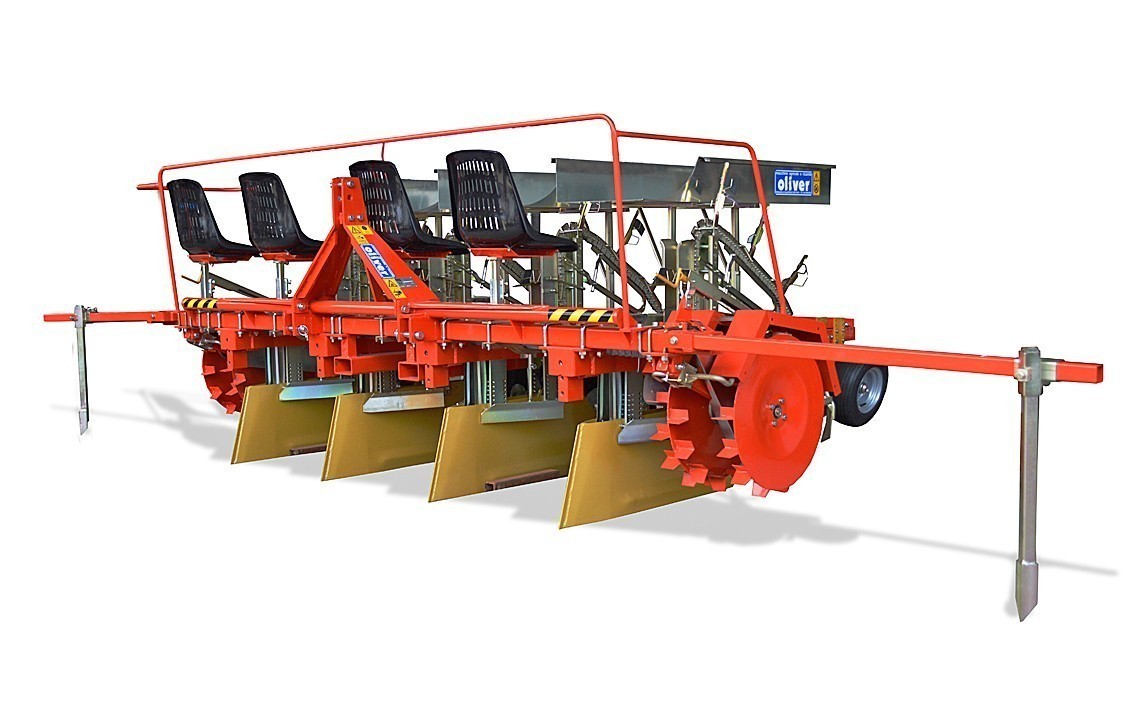

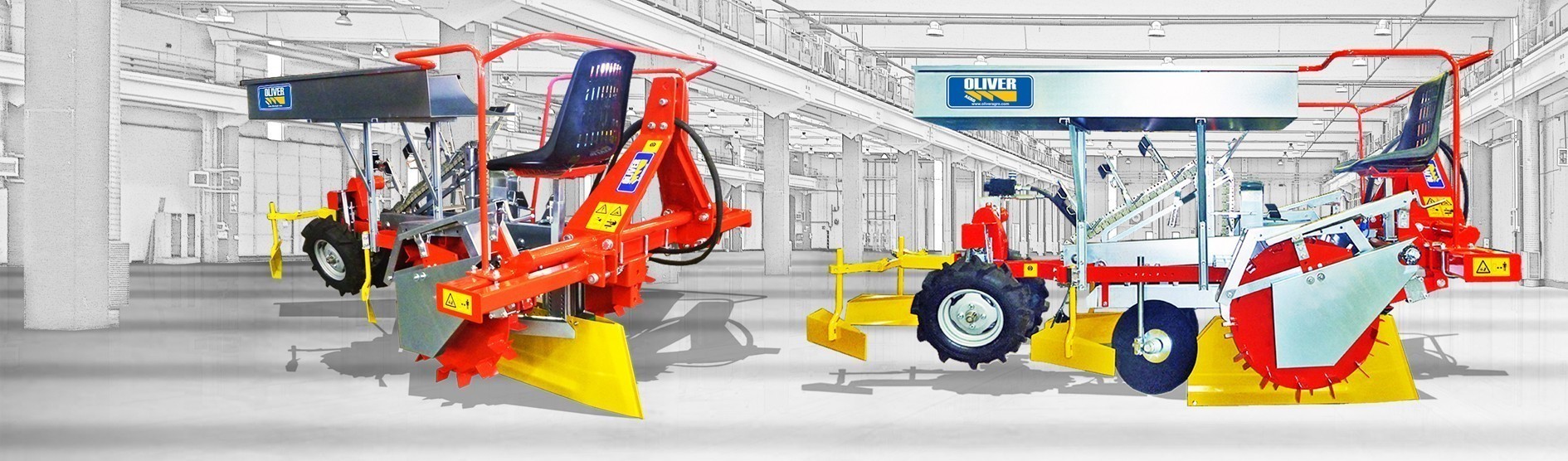

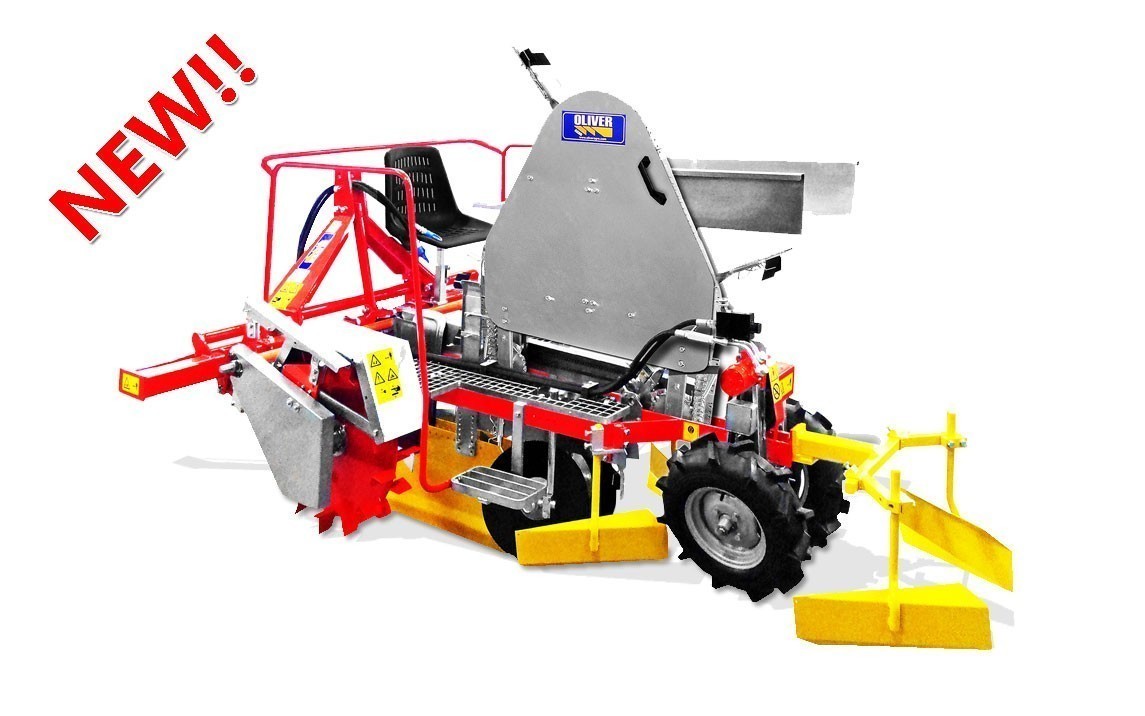

Le Planteuse SD Super Drive est une machine conçue pour la transplantation de : porte-greffes, vigne, plantes in vitro, plantes avec motte, lavande pour le pépinière des arbres fruitiers.
De type tracté, notre planteuse de porte-greffes effectue une disposition constante et précise des plantes, indépendamment de la vitesse du tracteur, grâce à un système autonome de mouvements, synchronisé.
Structure et fonctionnement

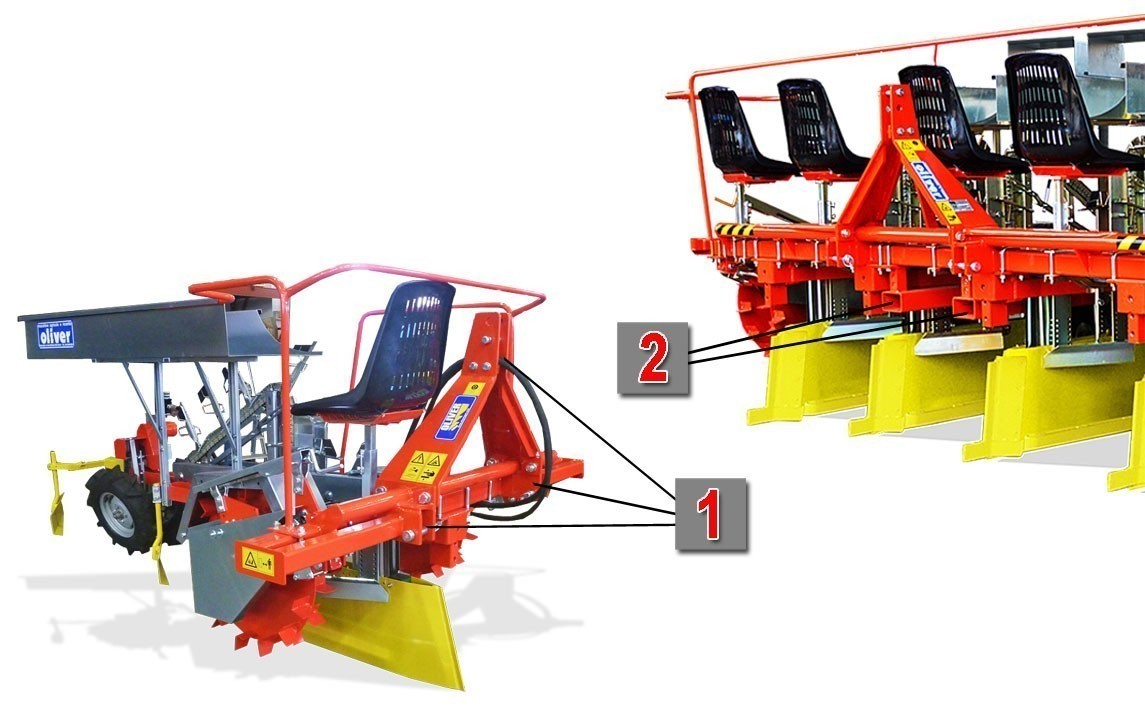

Le châssis muni de troisième point (1) et le multiple se soulève facilement, grâce aux entrées pour les fourches du chariot élévateur (2).

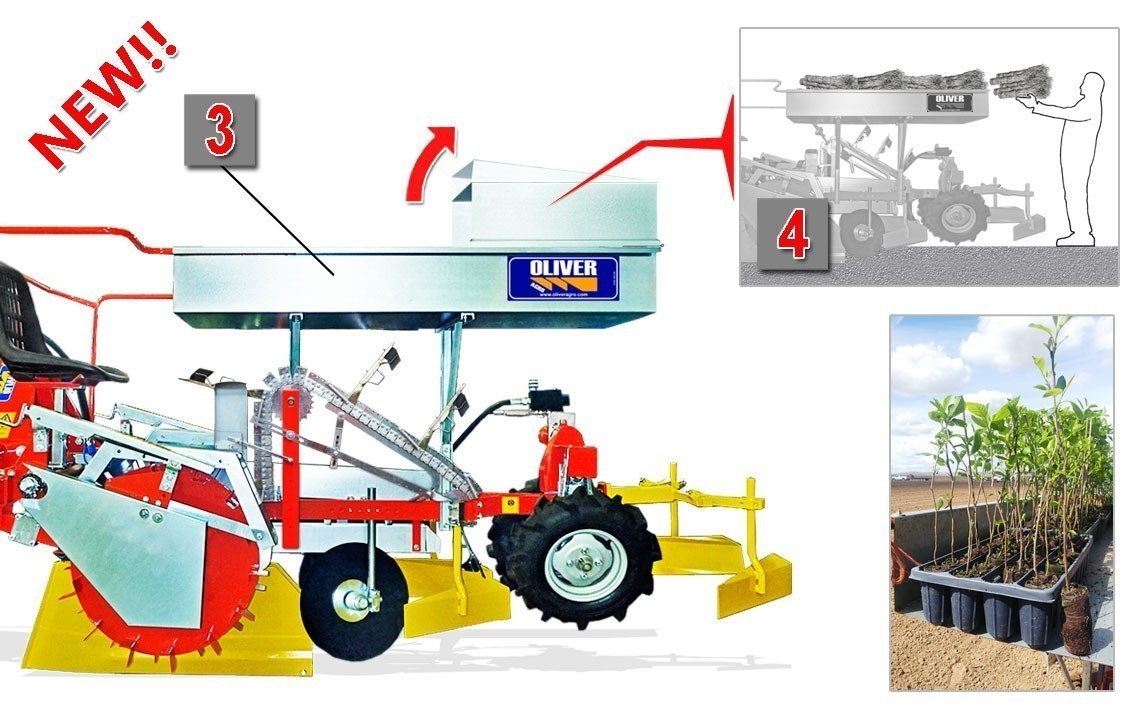

Muni de caisson pour le stockage des jeunes plantes (3), agrandi par une extension repliable pour réduire l’encombrement en phase de non utilisation.
Peut contenir 500 de porte-greffes (4) et plus.

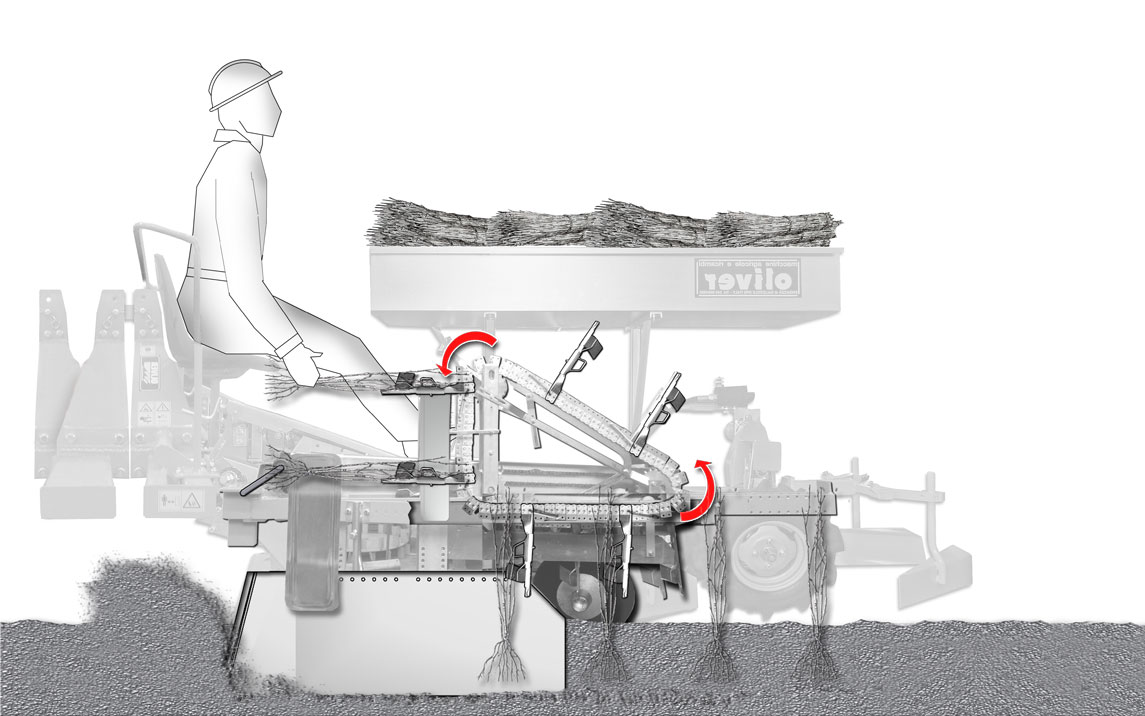

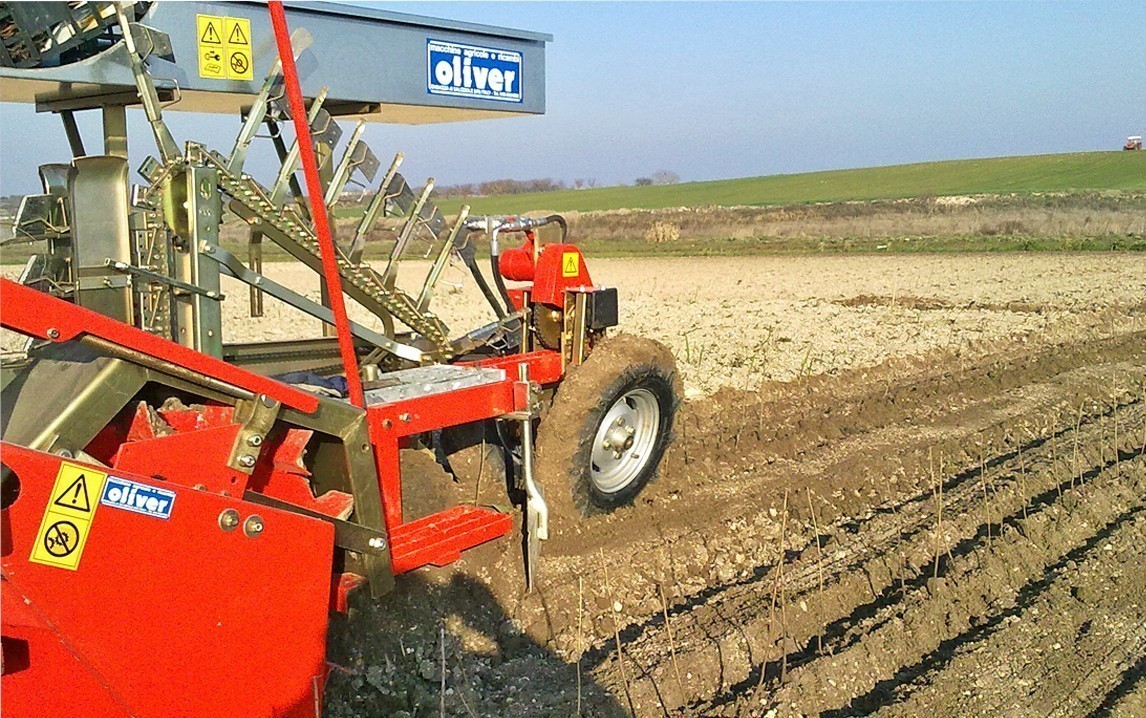

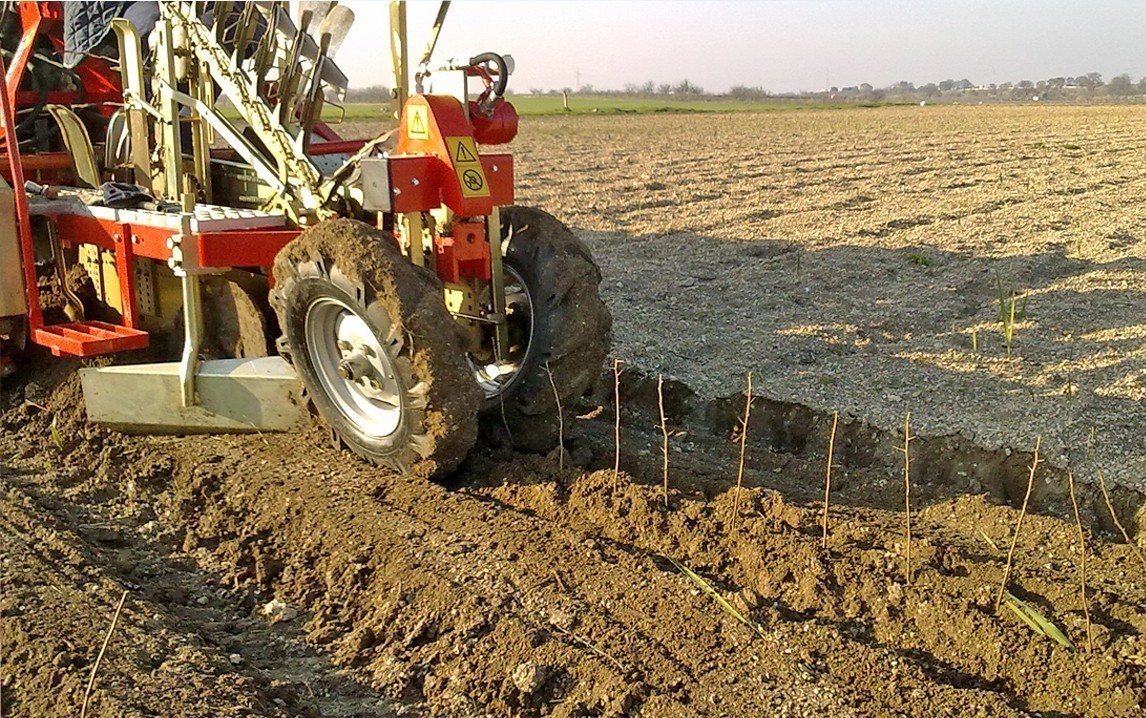

Depuis la position de travail, l’opérateur introduit les plantes sur les pinces et les positionne dans le sillon créé par le hache-paille.

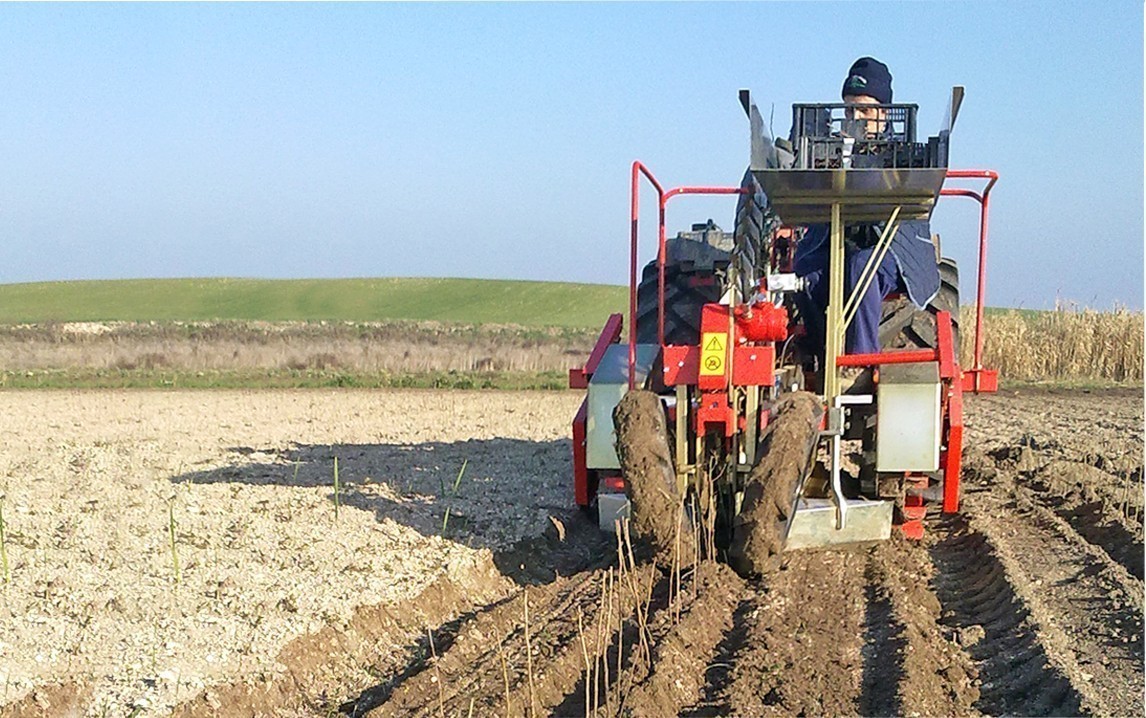

Un seul opérateur par rangée positionne jusqu’à 1500-1800 plantes/heure, avec la plus grande facilité et précision.

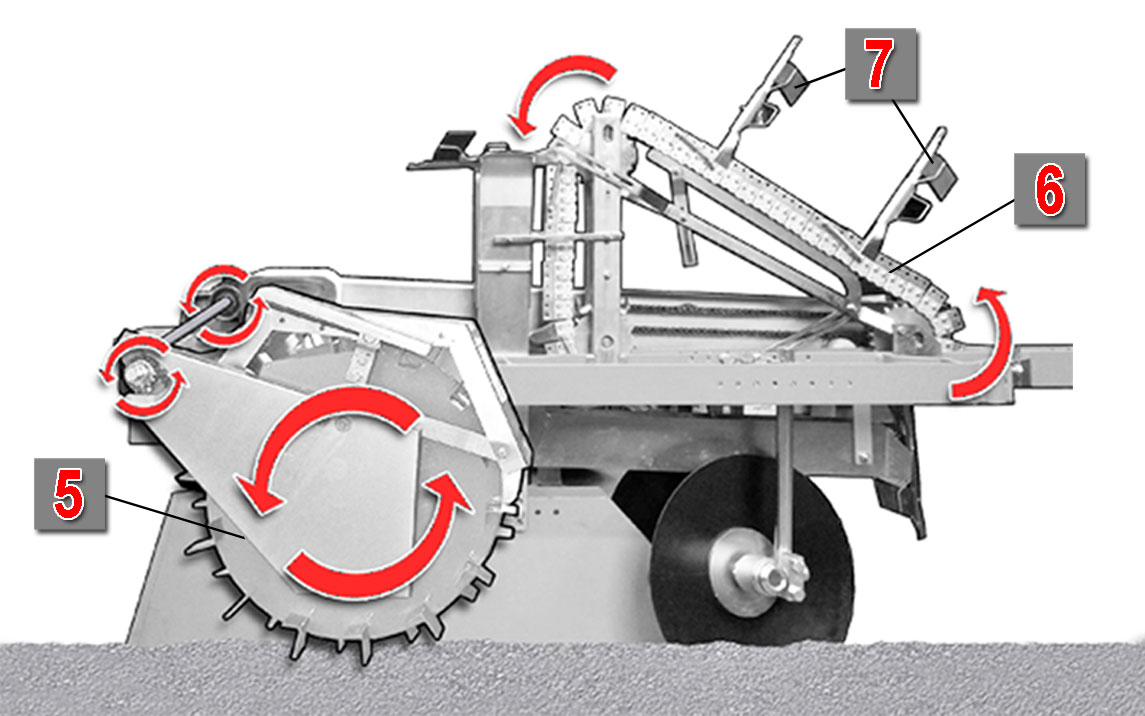

Les deux roues (5) qui font prise sur le sol transmettent le mouvement à la chaîne (6), où sont installées les pinces de transplantation (7) à une distance variable de 14 à 70 cm.
Pour les distances inter-plante > 70 cm jusqu’à un maximum de 150 cm environ, nous installons un dispositif avec un système à chaîne de plus grande excursion.
N.B. Idéal pour la transplantation de vigne.

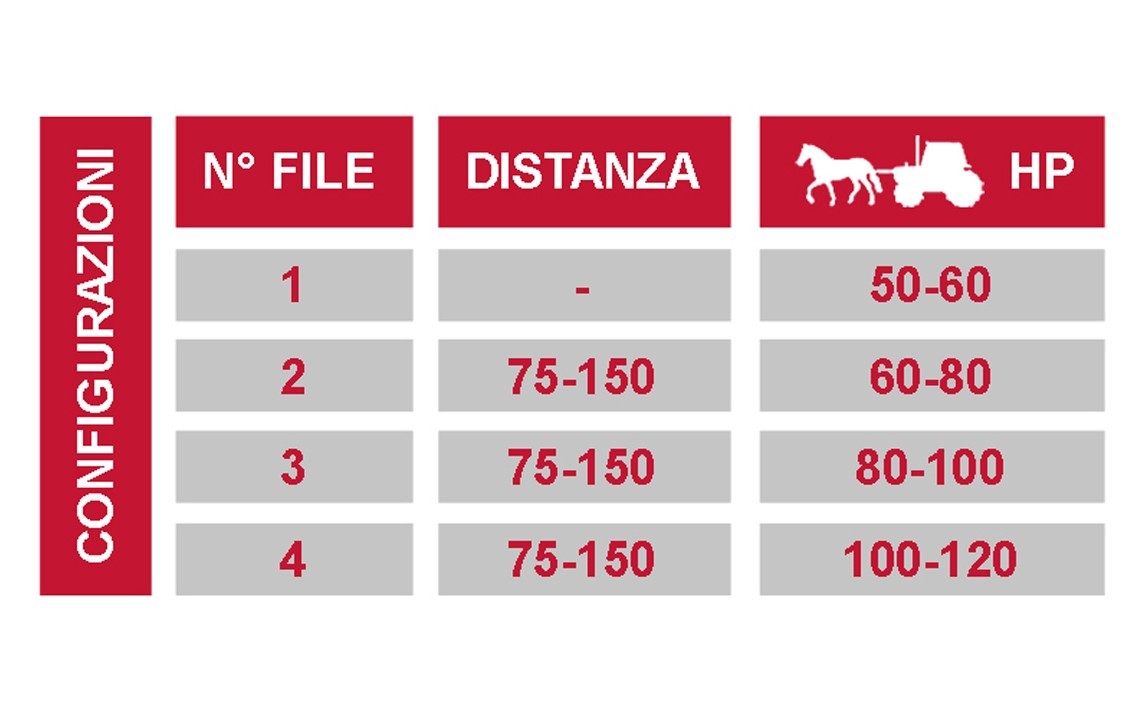

Puissance du tracteur conseillée, par rapport au nombre de rangées.

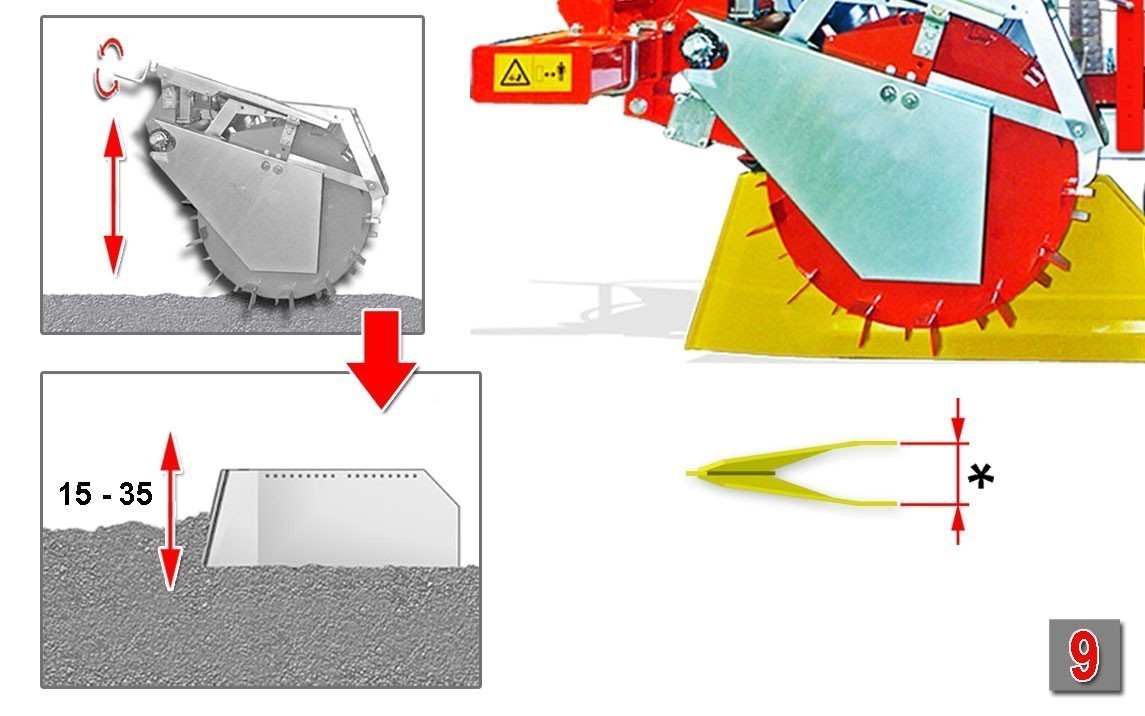

Le Vomer (9) ouvre le sillon pour déposer la plante.
Ouverture 80 mm x porte-greffes
Ouverture 120 mm x plantes in vitro et avec motte

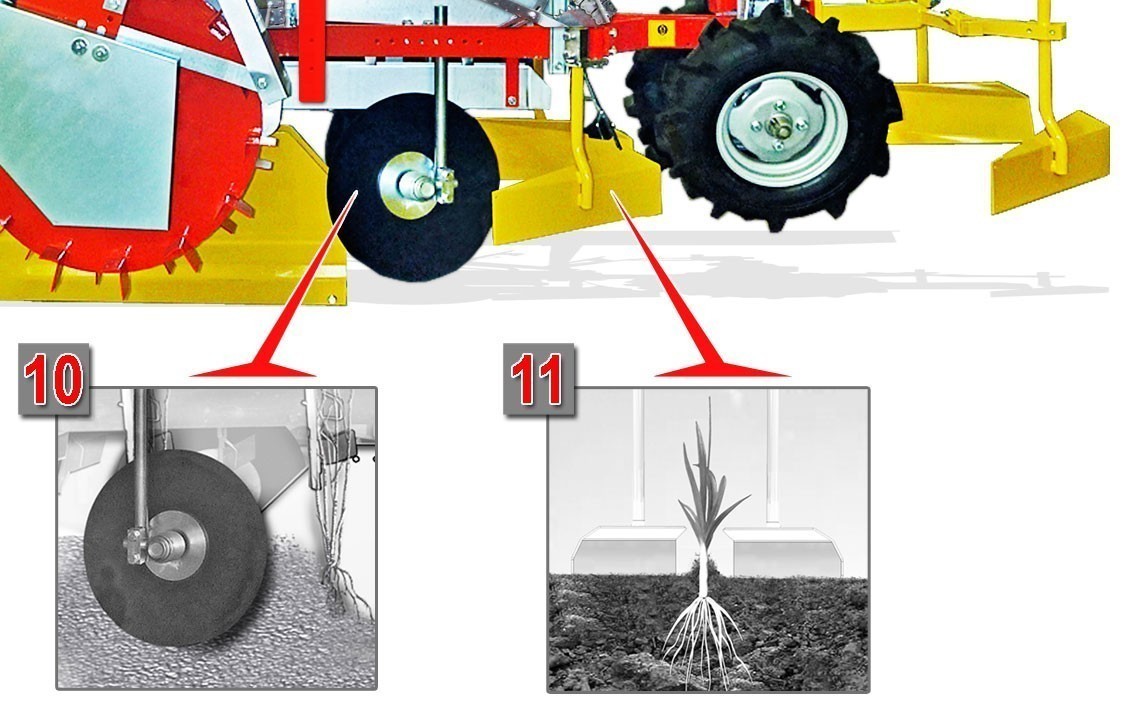

Les disques (10) compriment le sol sur la racine de la plante, puis les remblayeuses (11) couvrent le sillon en stabilisant la plante sur le sol.
N.B. SOLUTION EXCLUSIVE OLIVER AGRO

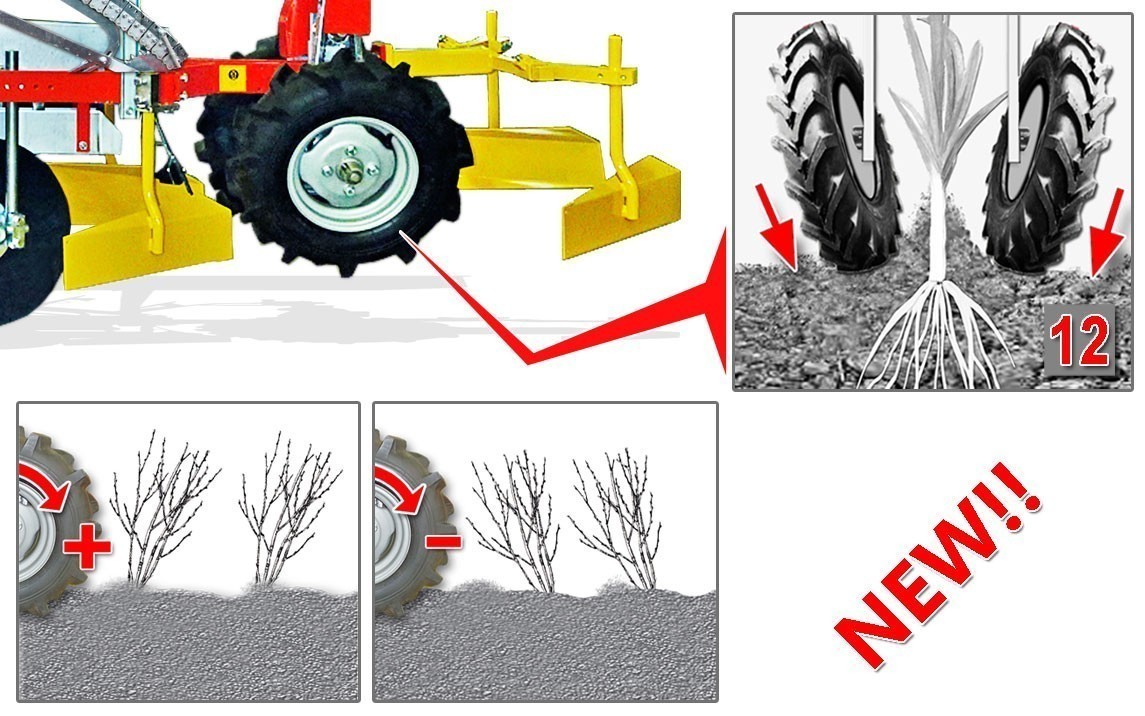

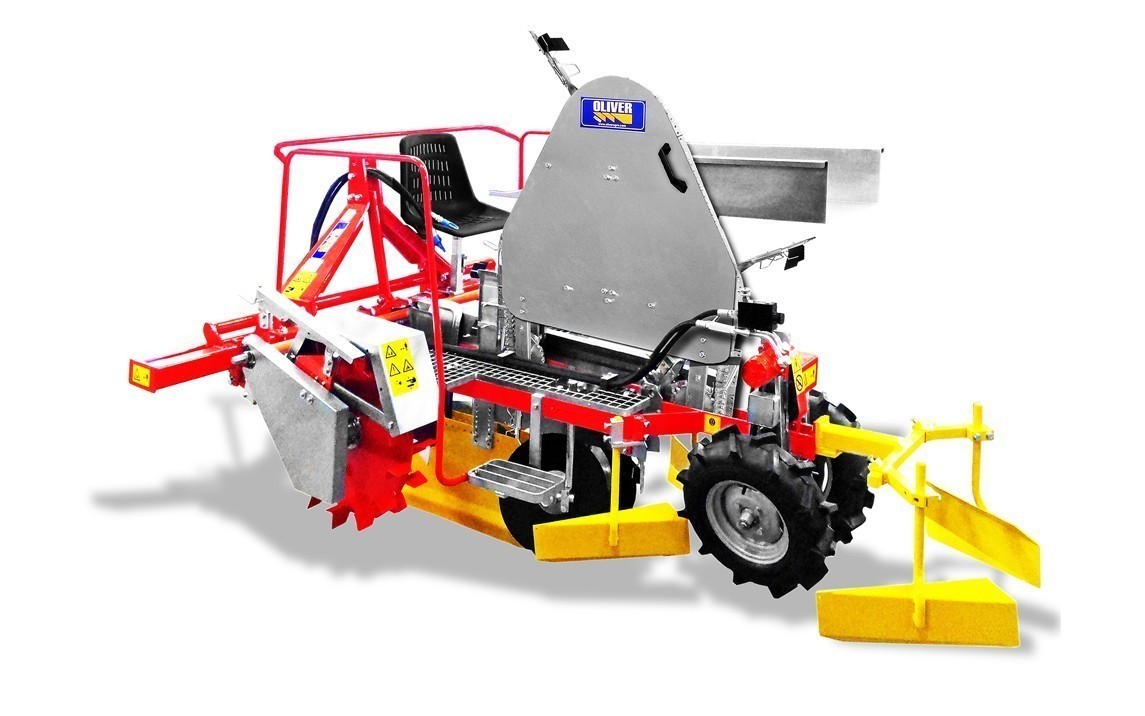

En augmentant ou en diminuant la vitesse des roues arrière (12) actionnées par des moteurs hydrauliques, la plante se redresse en position verticale, plus besoin de l’intervention de l’opérateur.

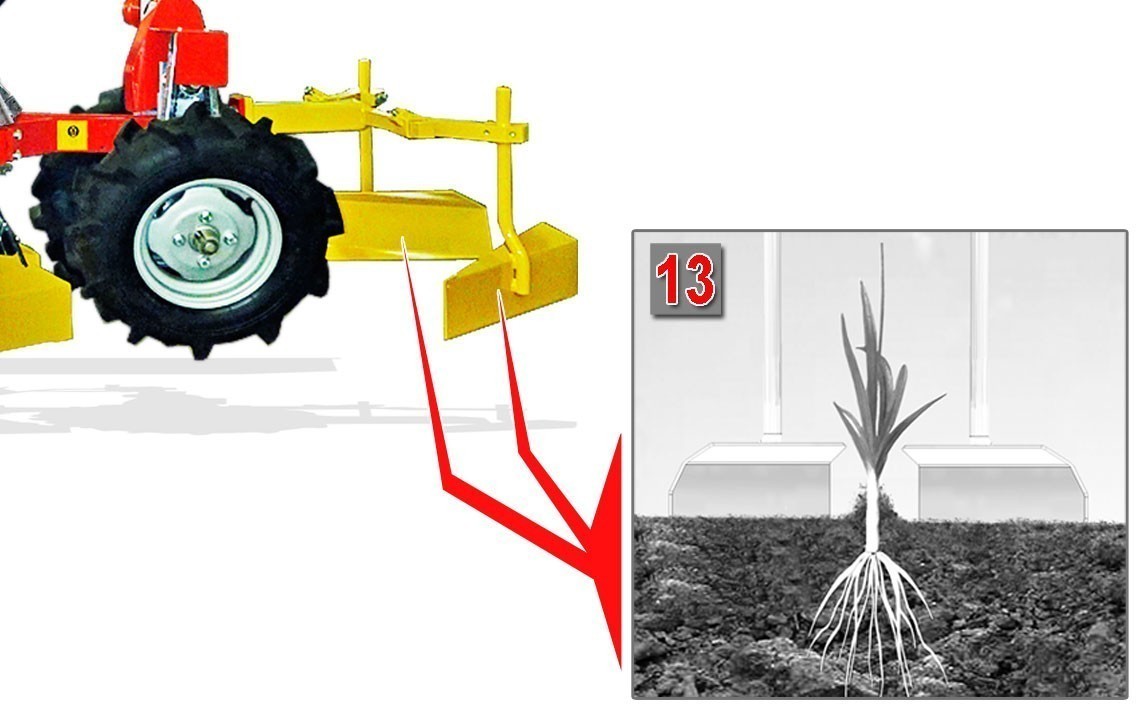

Les remblayeuses arrière (13), en option, donnent un support supplémentaire aux plantes.

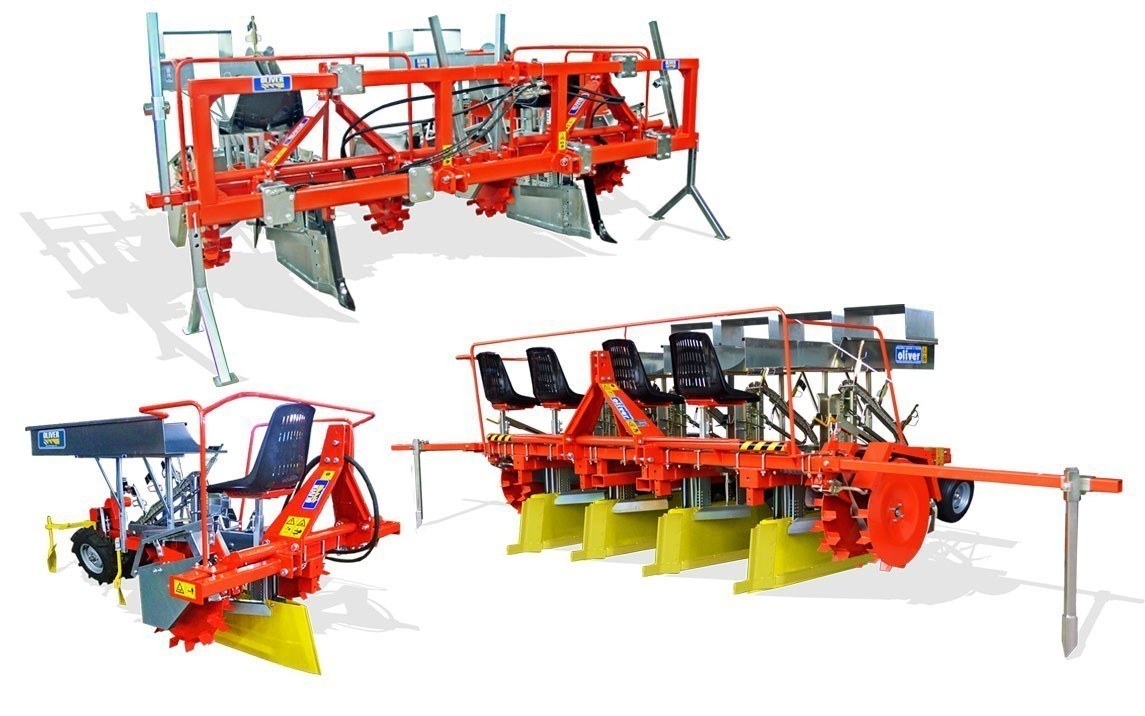

Versions

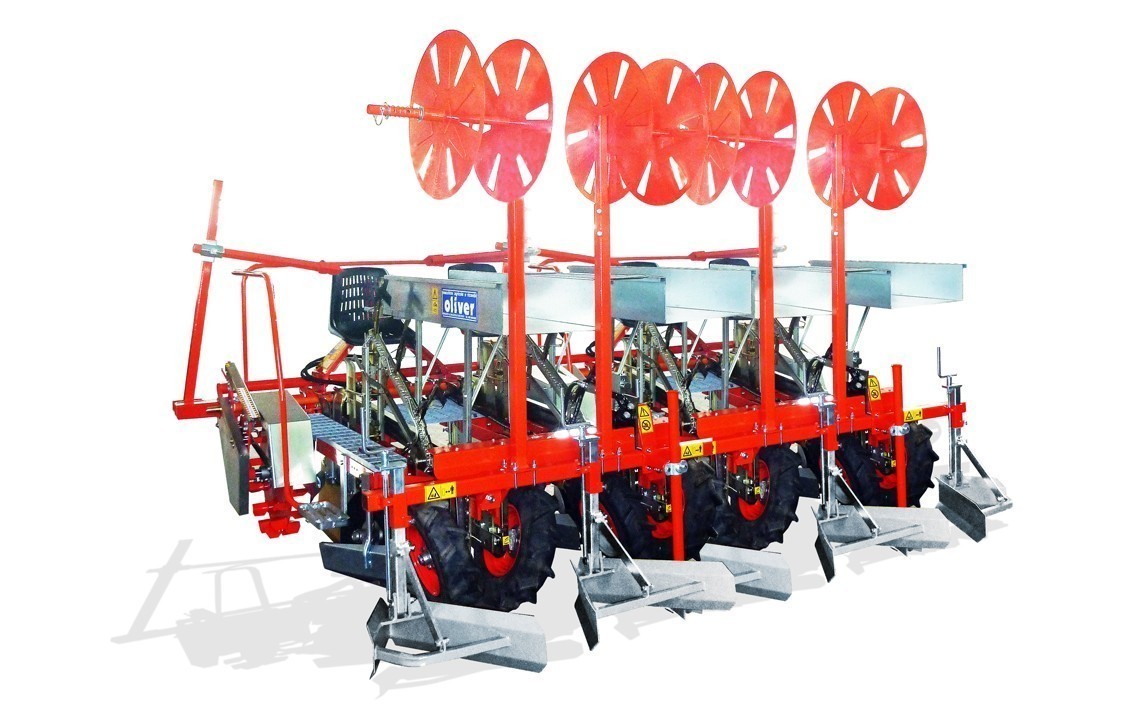

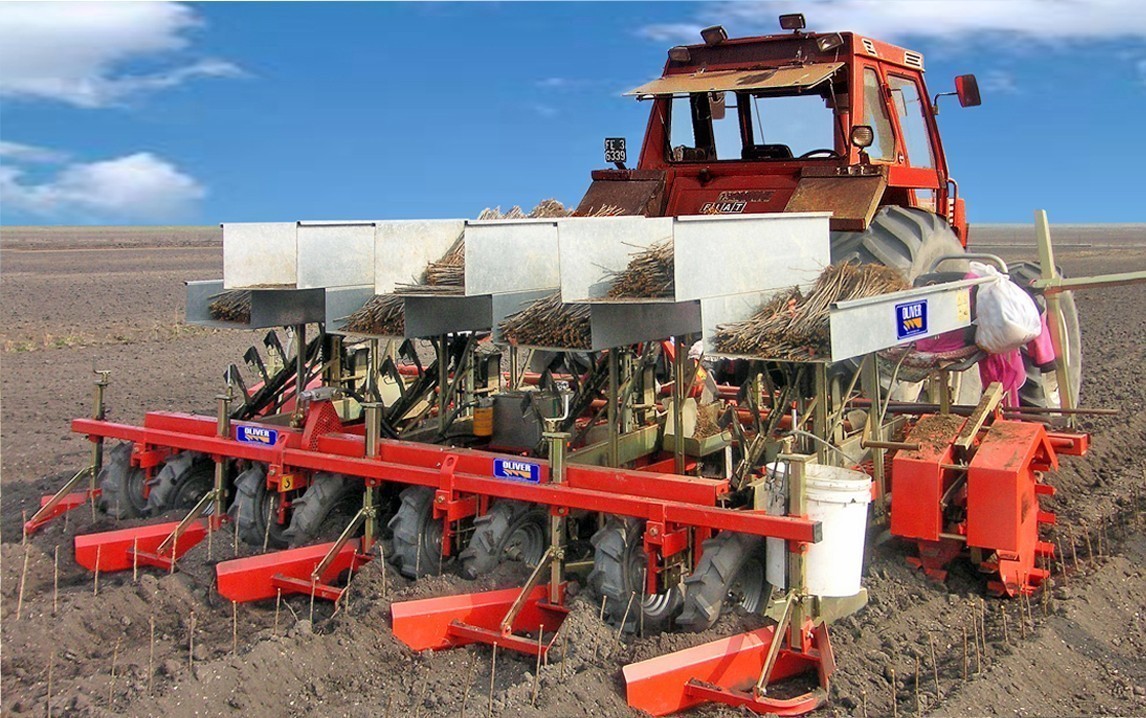

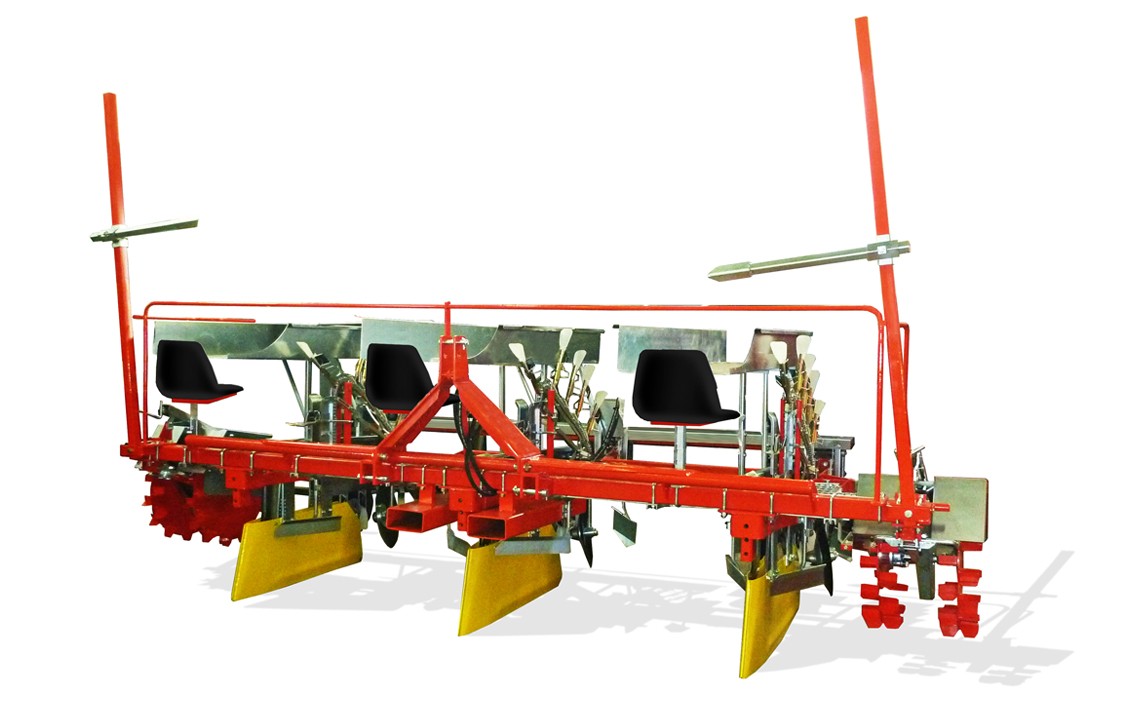

La machine peut être équipée de plusieurs rangées, pour un maximum de 4.
La distance minimale entre les rangées est d’environ 60 cm.
Pinces
La pince retient la tige de la plante (de 4 à 35 mm de diamètre), jusqu’au moment où elle est posée dans le sol.

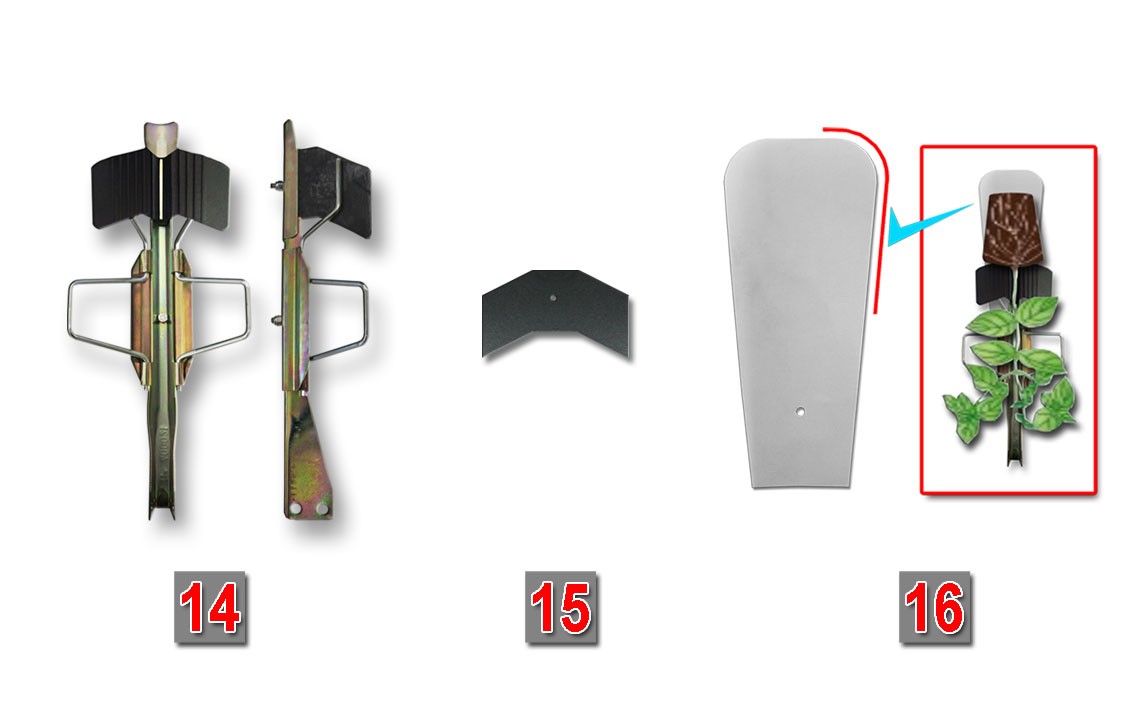

Pince de base (14) comprenant une mâchoire H50
Prise maximale (15) néoprène 3 mm
Coques de soutien des mottes (16), pour les plantes in vitro et en pot.

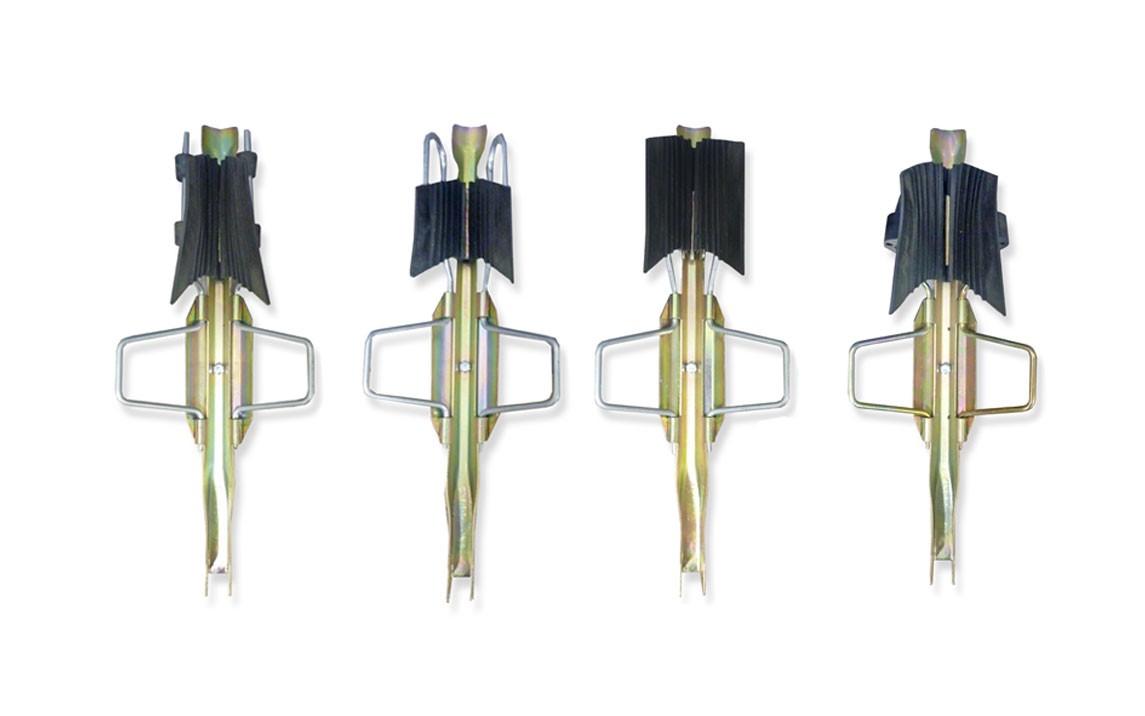

Pinces disponibles en dimensions et accessoires variables

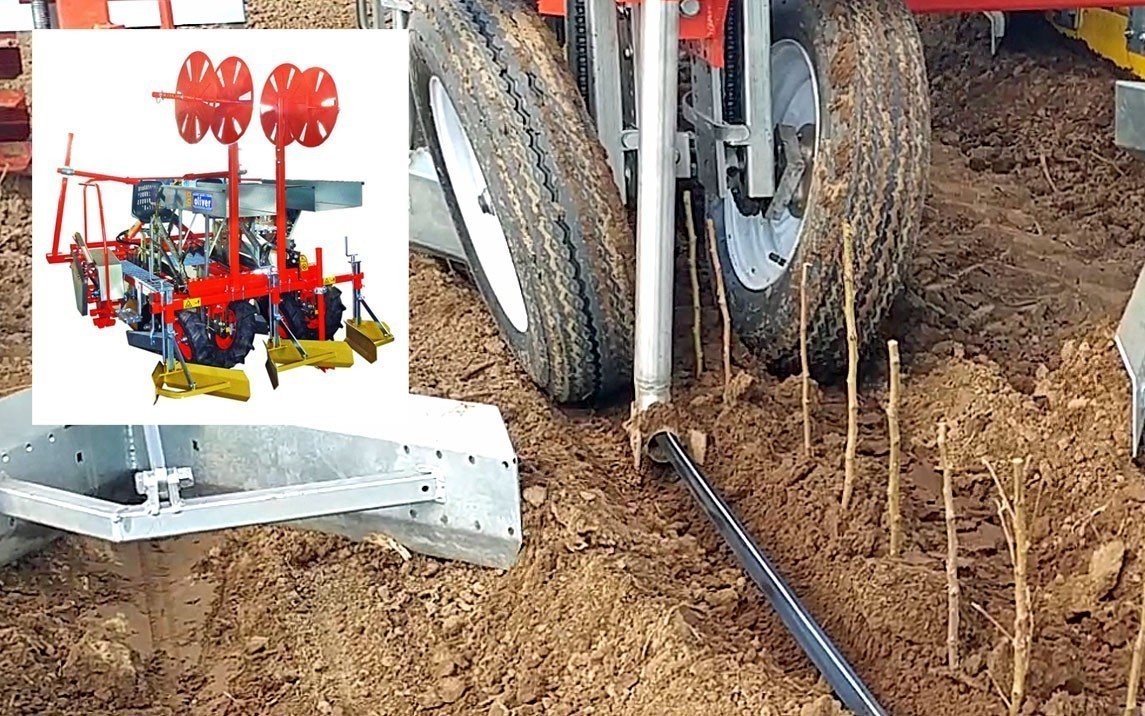

Sur demande, nous pouvons équiper la machine d’un dérouleur de gaine

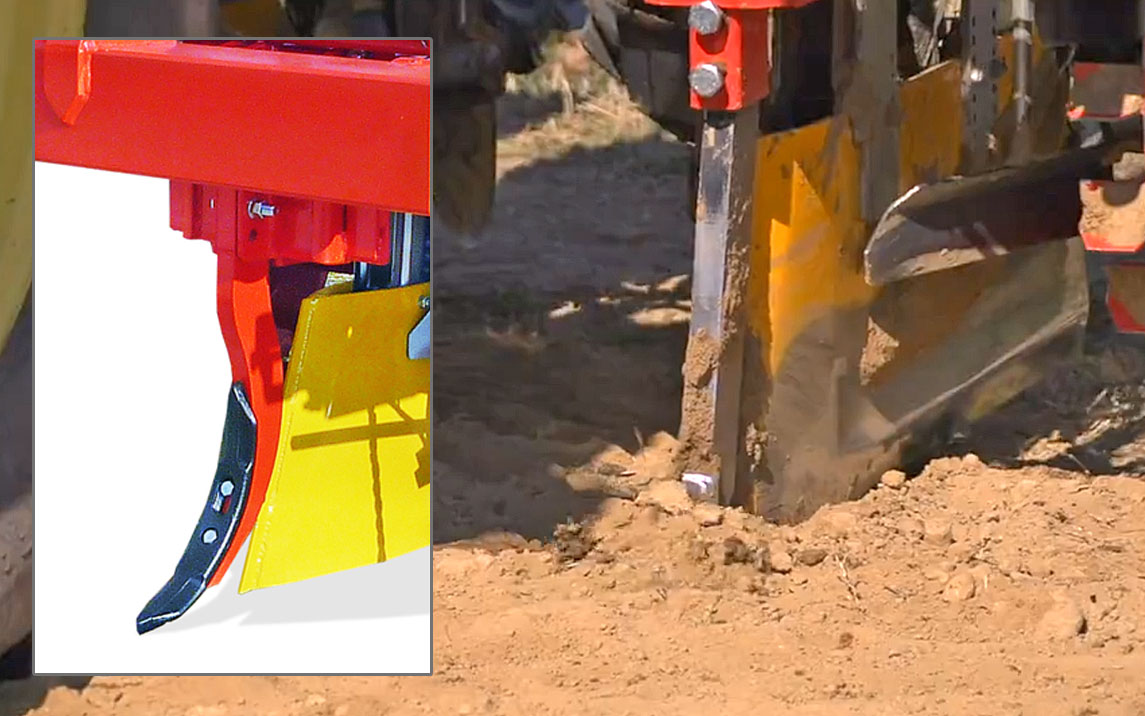

Pour les sols particulièrement argileux, nous proposons des efface-traces, placés devant le hache-paille ouvre-sillon.

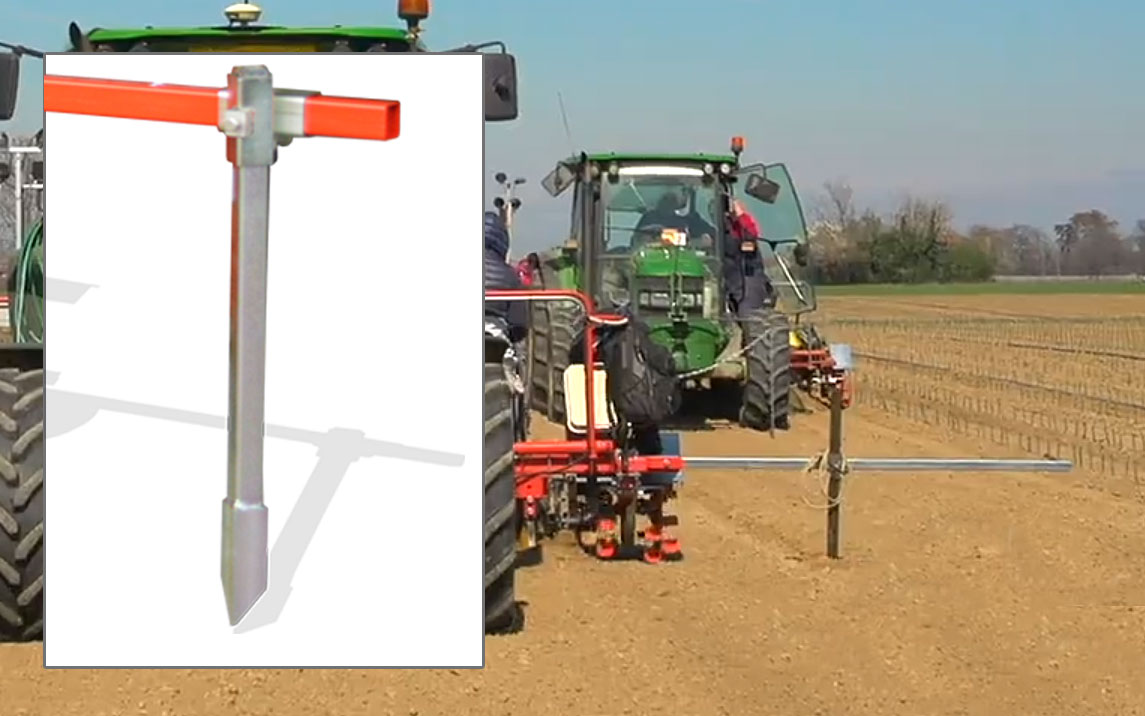

Trace rangées mechanique

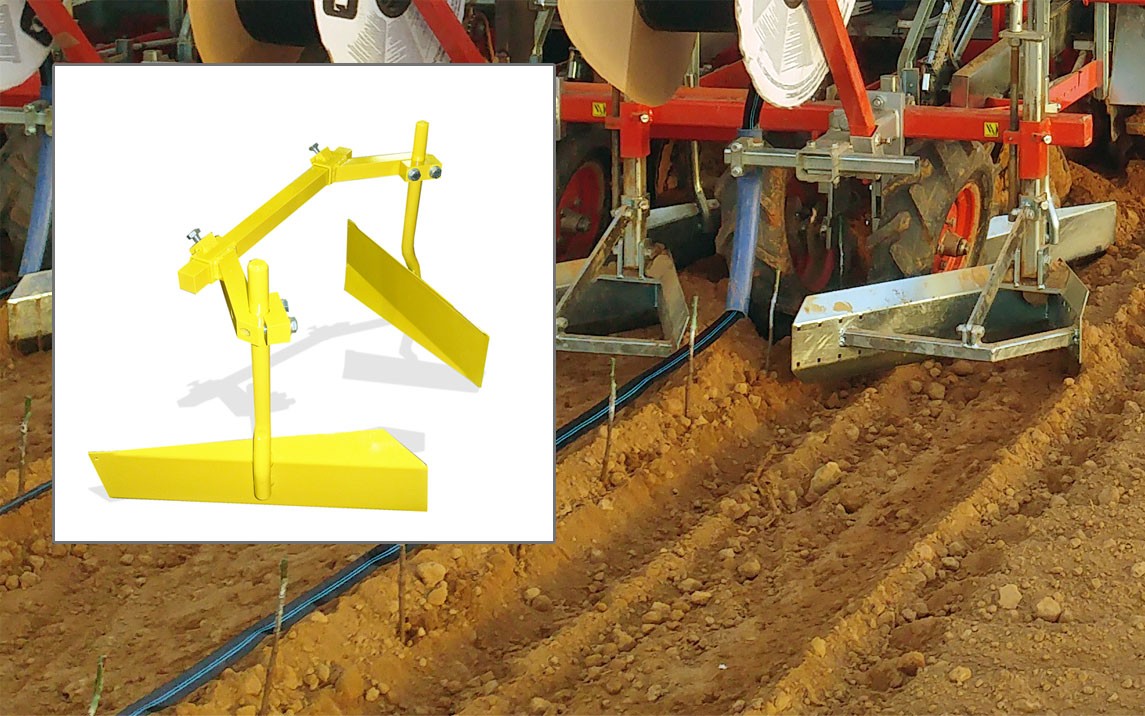

Les Butteurs arrière rétablissent le sol sur les côtés des plantes.
