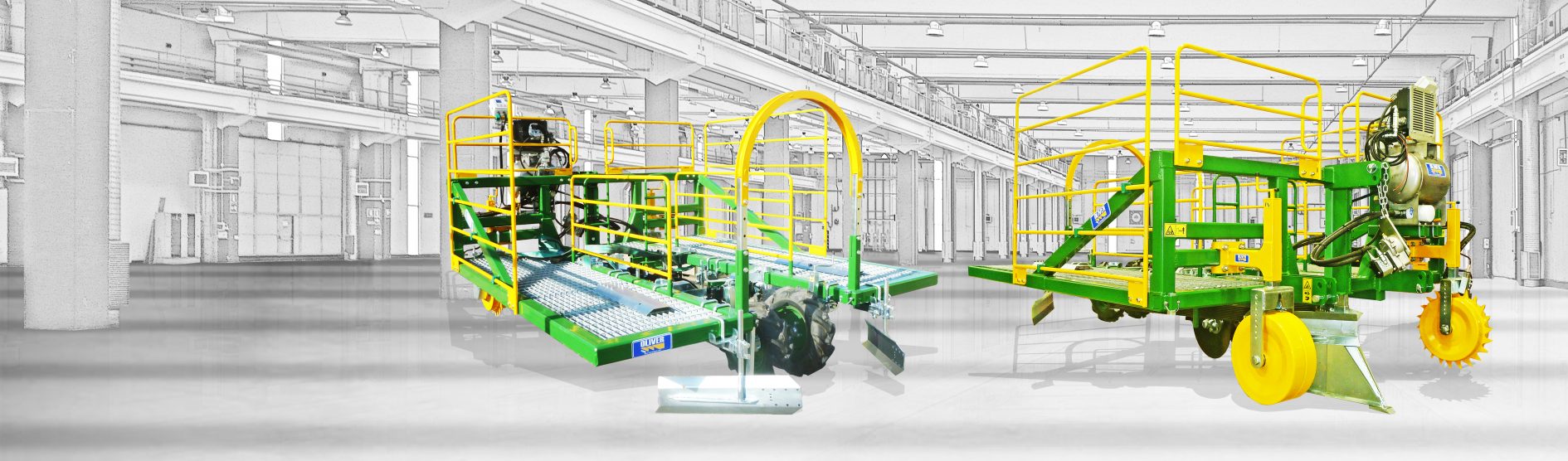

Le transplanteuse SD PA plantes hautes est une machine créée pour planter les plantes d’une section de 1 à 4 cm, d’une hauteur de 20 cm à 2,0 m.
De type tracté, il réalise une disposition constante et précise des plantes indépendamment de la vitesse du tracteur, grâce à un système autonome de mouvements, synchronisé.
Indiqué pour les plantes de : pépinières, arbres fruitiers, yeux dormants, lavande, Jatropha, fleurs, boutures avec ou sans racines et avec des mottes de tourbe.
Structure et fonctionnement

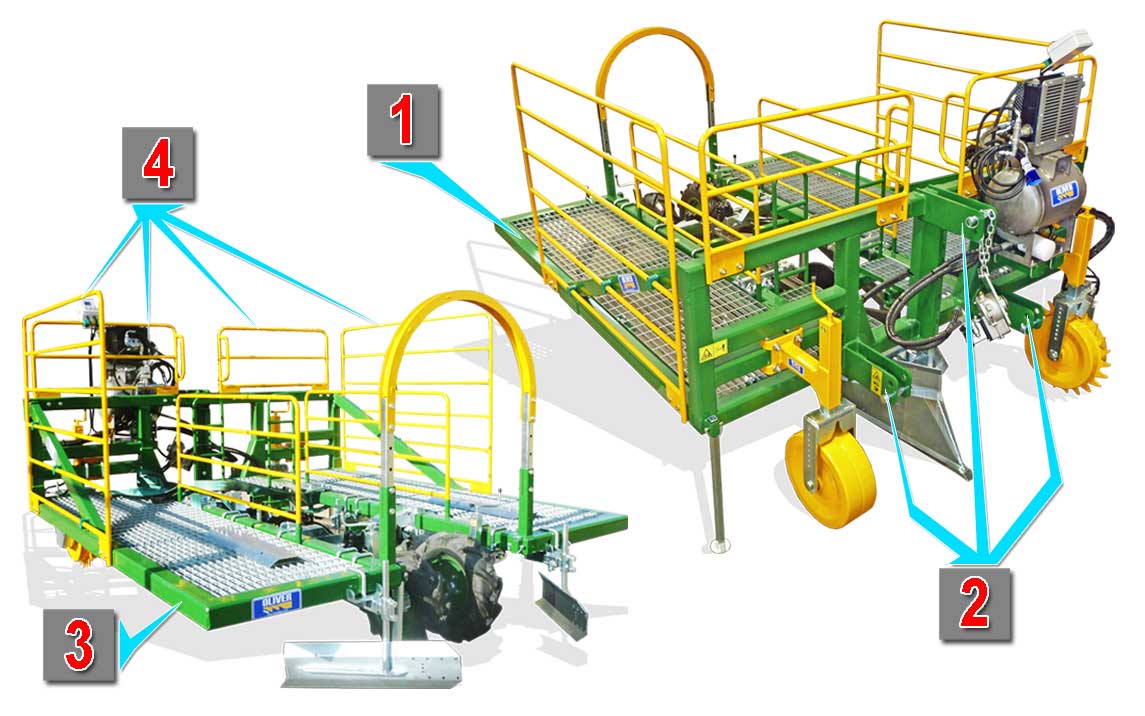

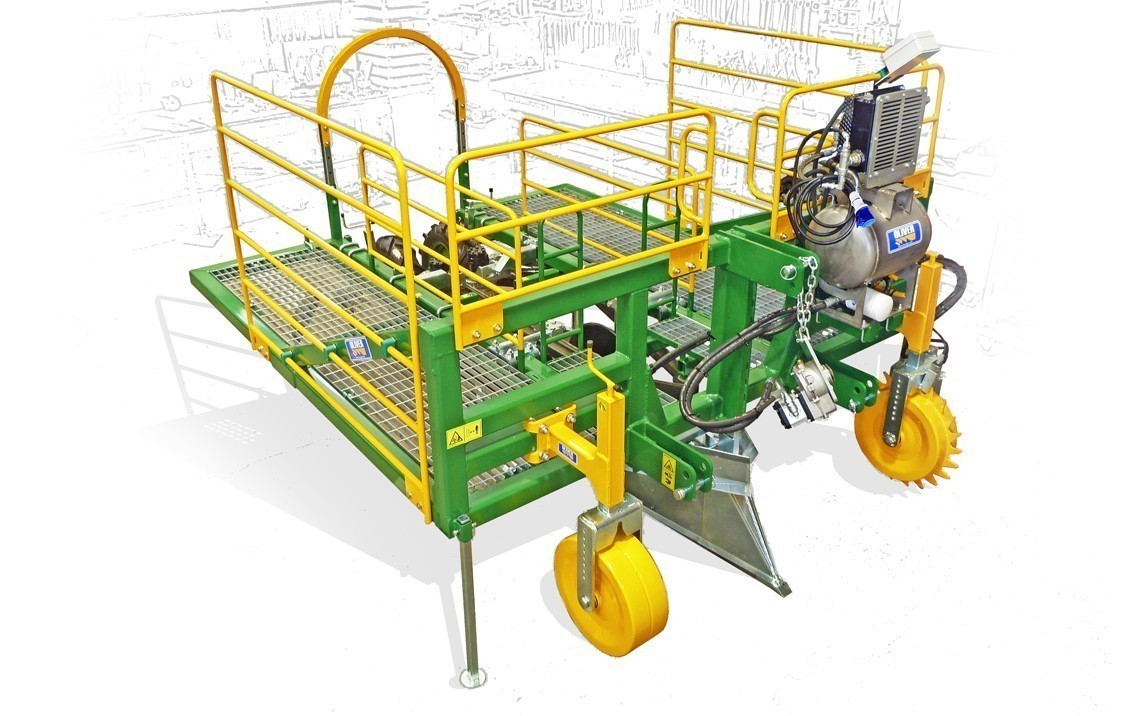

Structure en tubes peints (1), avec troisième point (2), supporte tous les composants de la machine.
Vaste plan de travail (3) et parapets de protection (4).
Nous plaçons ici les palettes avec les plantes à transplanter

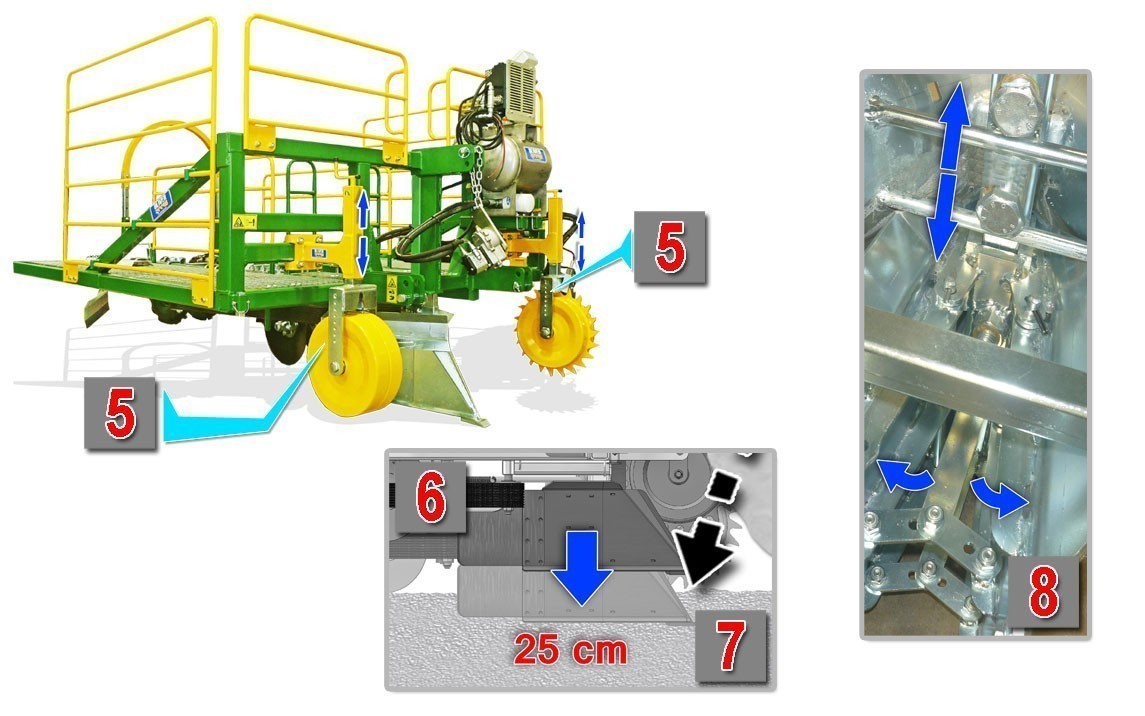

La machine est ancrée au tracteur et se stabilise grâce à deux roues avant (5) réglables en hauteur.
Le premier élément travaillant de la machine est le hache-paille (6), qui crée l’arrachage pour planter la plante.
La profondeur d’arrachage (7) est réglée sur 250 mm et 150 mm.
Le hache-paille est réglable en largeur et en hauteur (8).

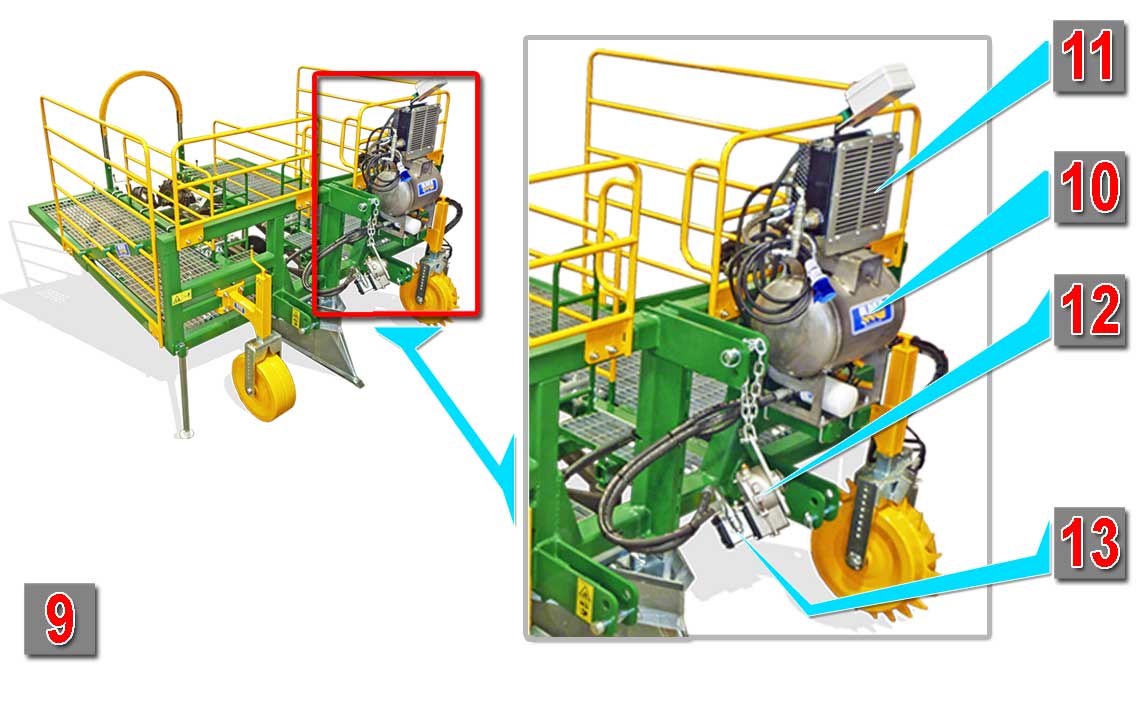

La machine est équipée d’une installation hydraulique autonome (9) :
– réservoir d’huile (10)
– installation de refroidissement d’huile (11)
– groupe pompe (12) qui s’active grâce au multiplicateur (13) raccordé à la prise de force du tracteur.

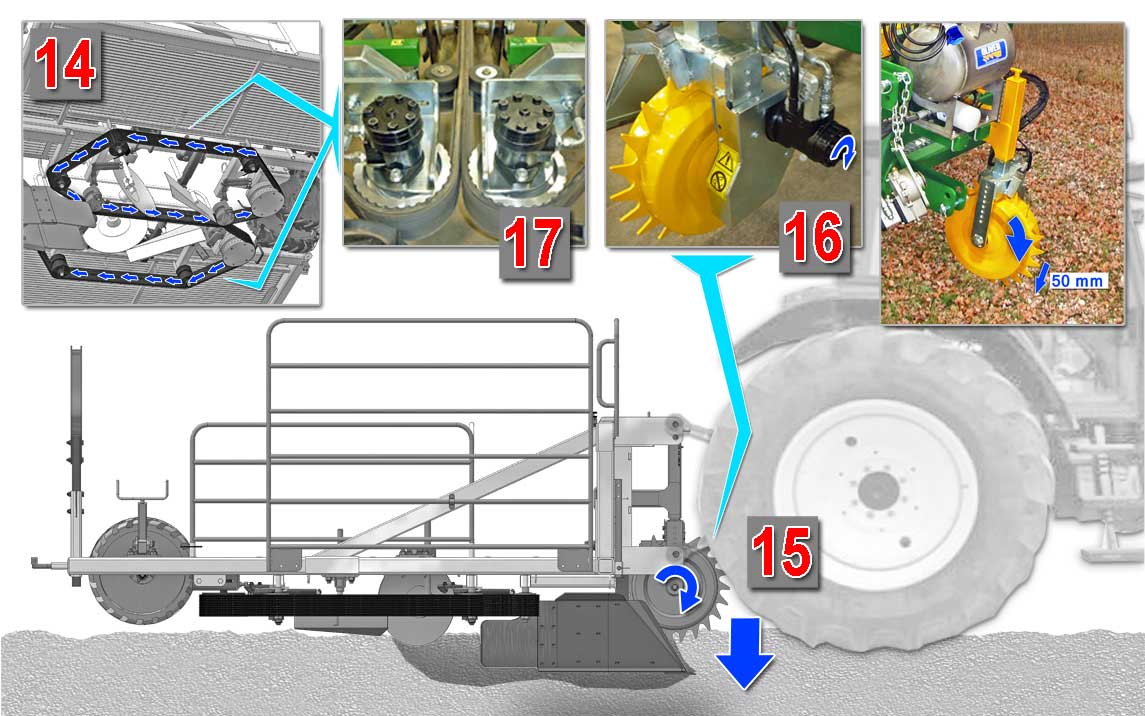

L’installation hydraulique autonome alimente les moteurs hydrauliques qui font tourner les bandes (14).
Une des deux roues stabilisatrices est dentée (15) et raccordée à un moteur hydraulique (16).
Lorsque la machine se déplace, la roue dentée (15) accroche le sol et avec elle le moteur hydraulique (16) tourne. Il règle les tours des moteurs des bandes (17), d’après la vitesse de travail.
Nous pouvons mieux synchroniser la vitesse de la machine aux bandes, en actionnant un régulateur de flux.

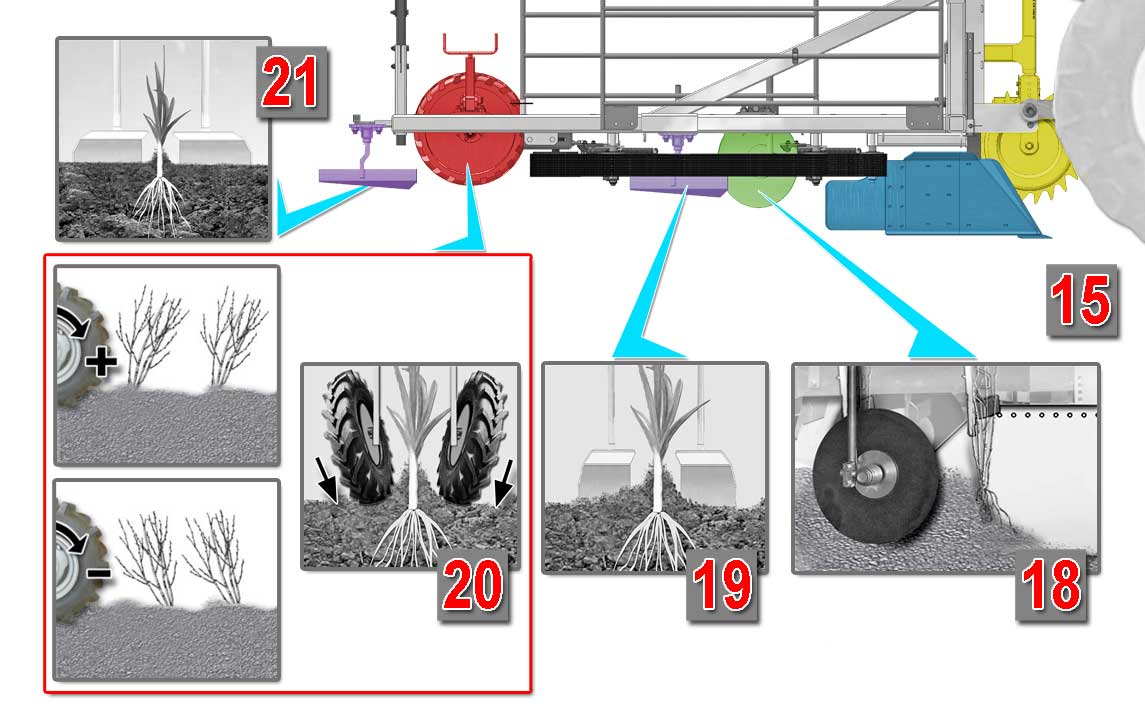

Une fois la plante positionnée dans le sillon créé par le hache-paille (18), les éléments de remblayage (18-19), la recouvrent de terre.
Les roues arrière (20) redressent la plante.
Les remblayeuses arrière (21) rétablissent le sol sur les côtés des plantes.

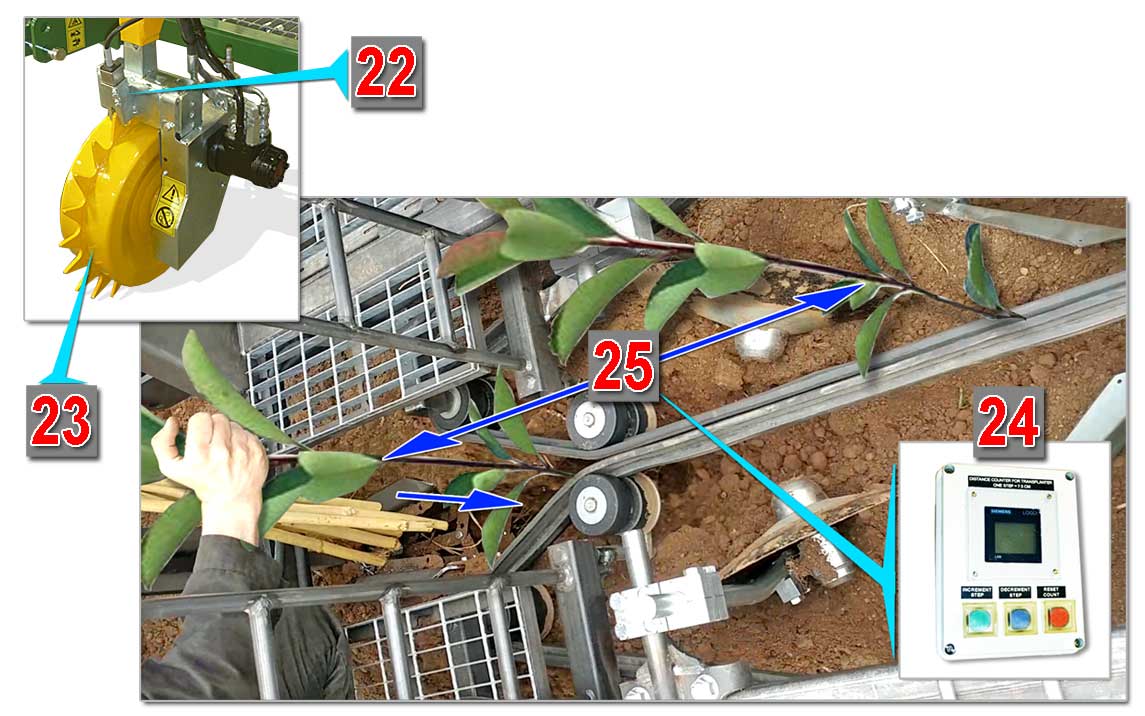

Le transplanteur est équipé d’un système de comptage des plantes, constitué d’un capteur (22) placé sur la roue dentée (23).
Depuis un tableau de contrôle (24), nous réglons la distance (25) entre une plantation et la suivante.
