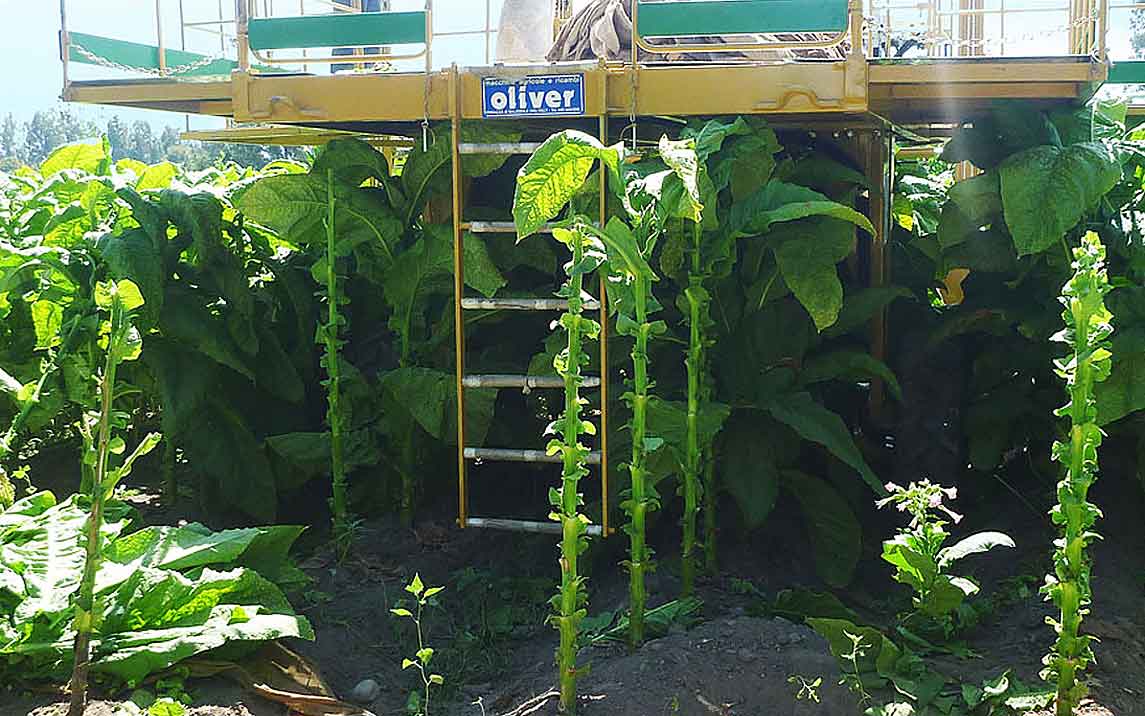

Combinet

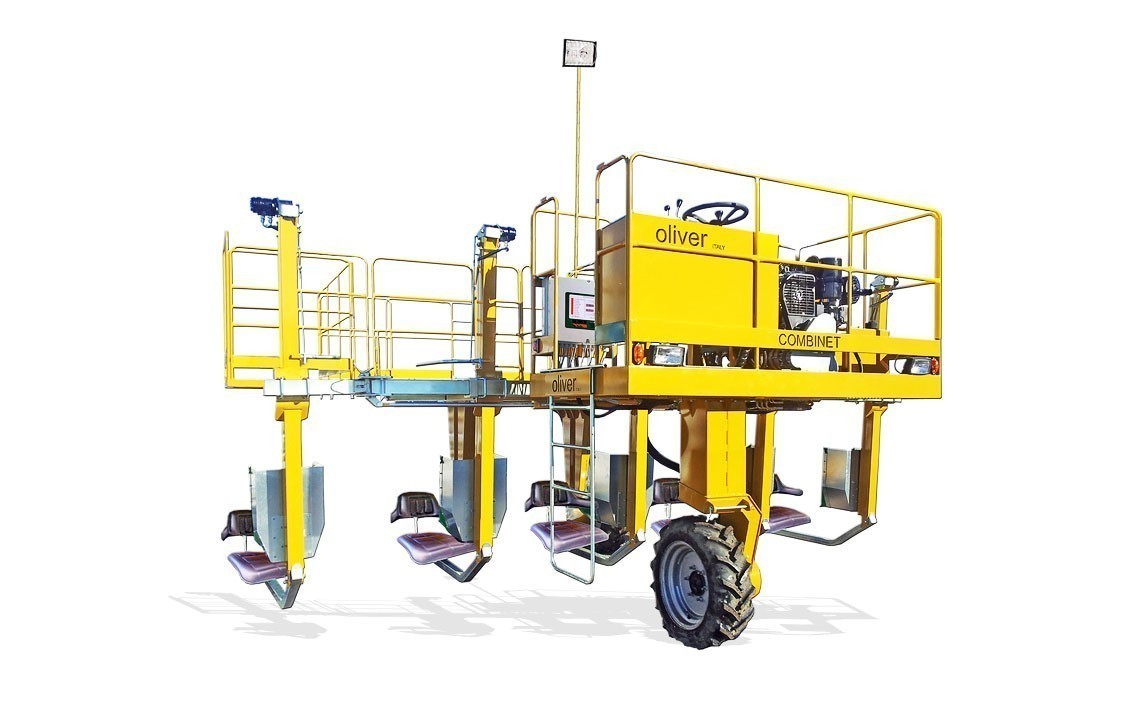

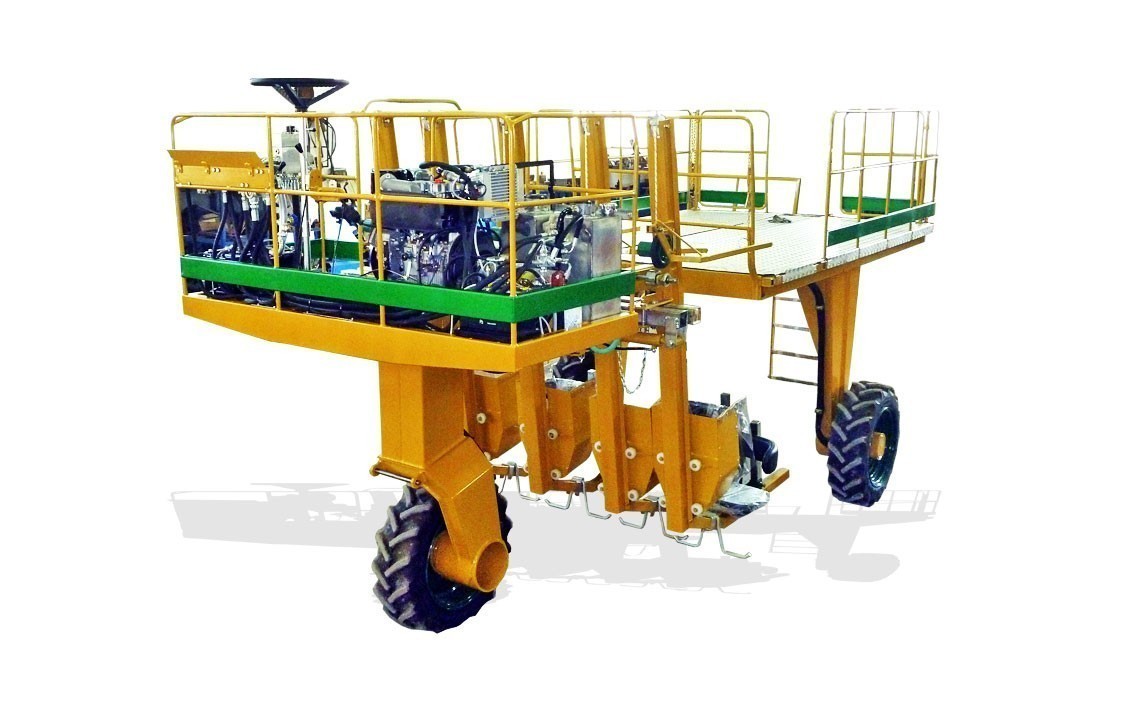

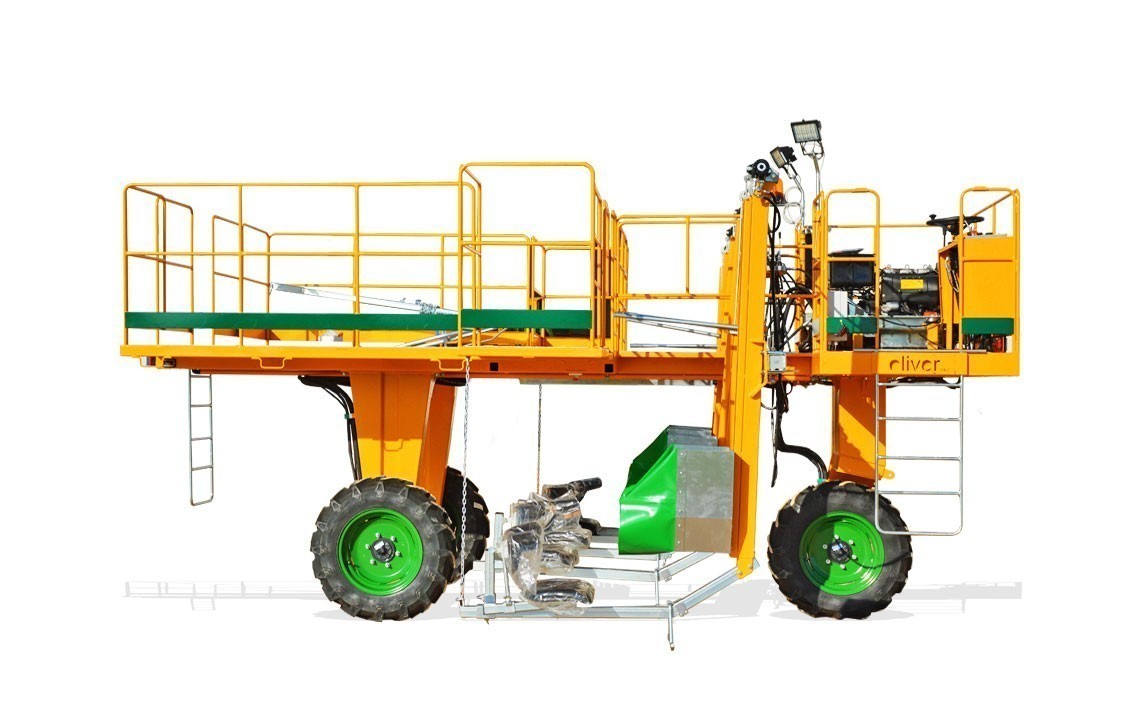

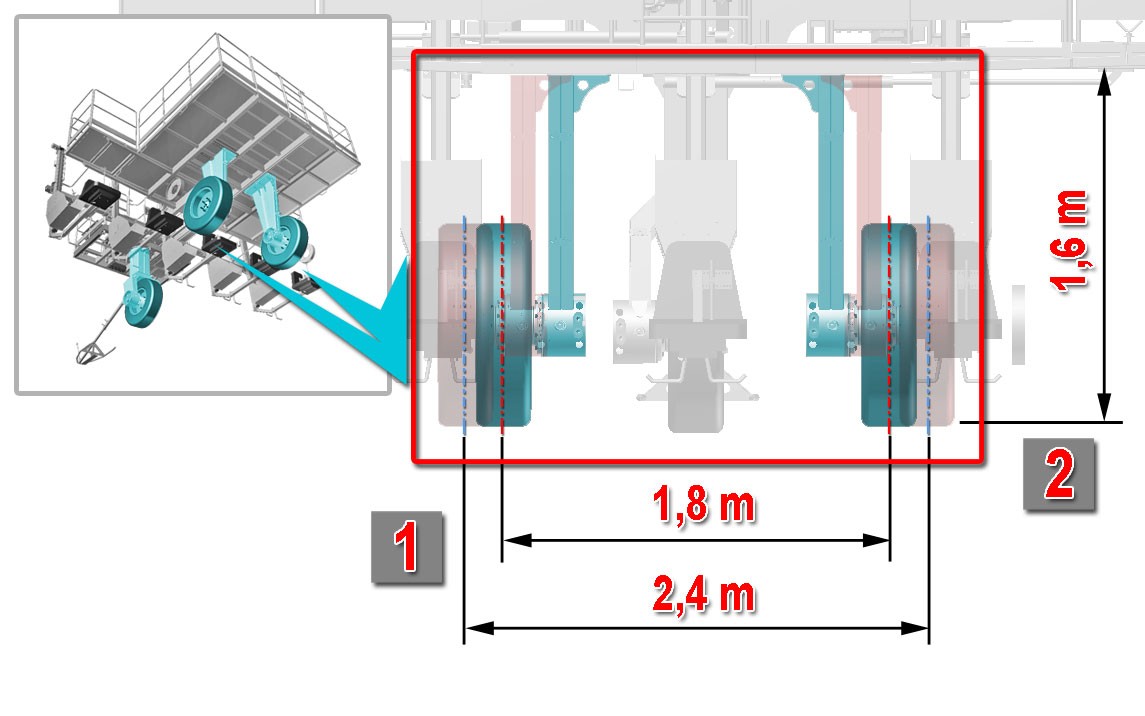

Combinet est installé sur un châssis à trois roues, avec voie arrière (1) variable d’après l’inter-rang : d’un minimum de 1,8 m jusqu’à  2,4 m.

En hauteur, l’espace disponible (2) est de 1,6 m.

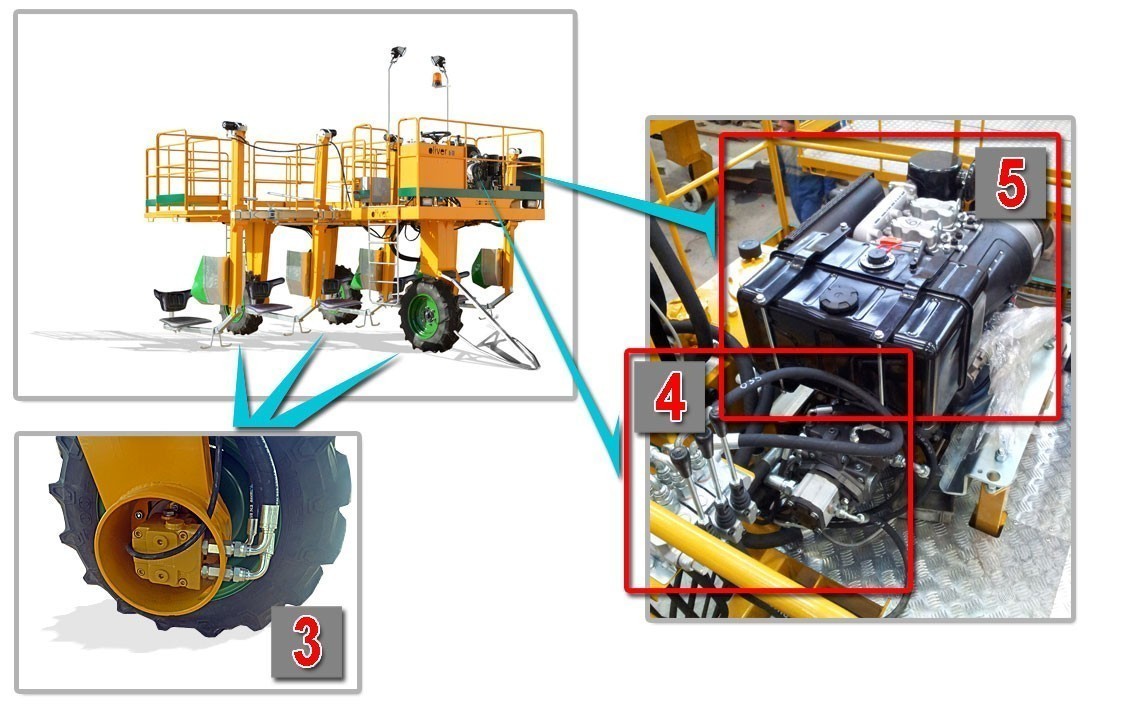

Combinet se déplace grâce à une transmission hydrostatique (3) gérée par l’installation hydraulique principale (4), qui est alimentée à son tour par le moteur Lombardini 3 cylindres refroidi par liquide de 27 HP (5), placé en haut pour laisser la zone de travail basse entièrement libre.

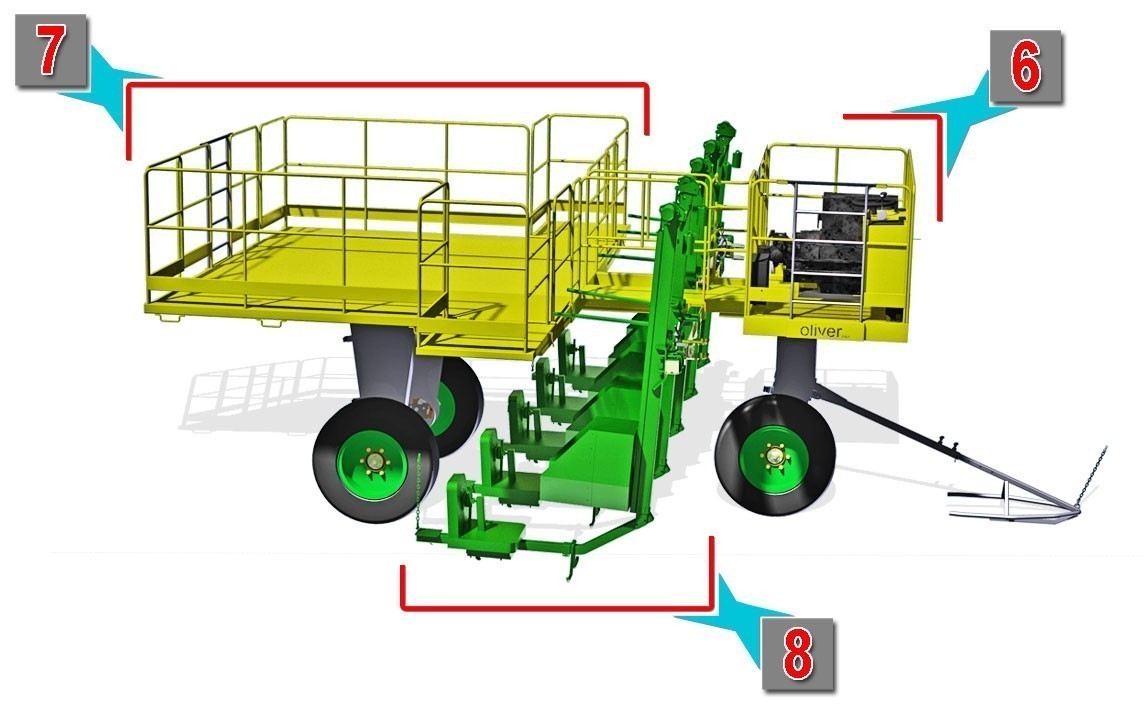

La machine est partagée en trois corps de travail principaux :

6) Poste de commande

7) Poste de travail supérieur

8) Poste de travail inférieur

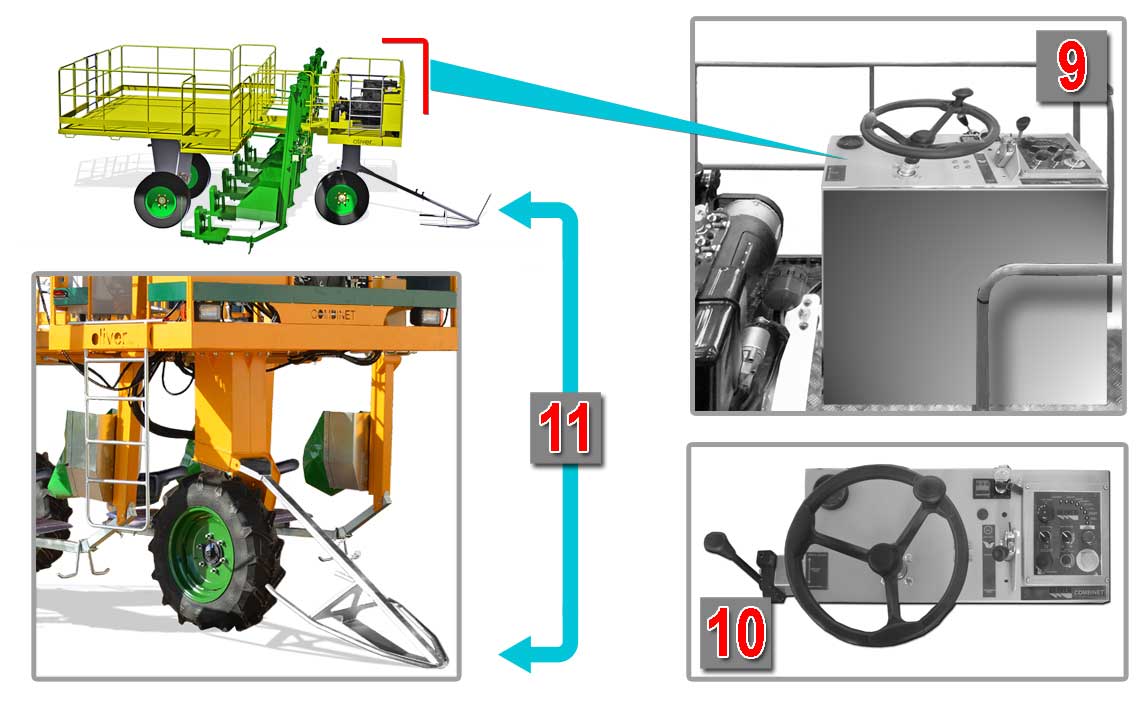

Le poste de commande (9) offre à l’opérateur la plus grande visibilité sur la zone de travail, et il travaille debout.

Composé d’un tableau moteur et services (10), où se situent toutes les commandes pour la manutention de la machine :

10) Tableau moteur et services :

– Volant

– Commandes avancement

– Conduite automatique

– Compte-tours

– Niveaux divers

– Température de l’eau

– Phares divers

– Tachymètre

N.B. Une fois qu’il a inséré la conduite automatique (11), l’opérateur chargé du poste de commande pourra s’appuyer sur le personnel  chargé du stockage du produit au poste de travail supérieur.

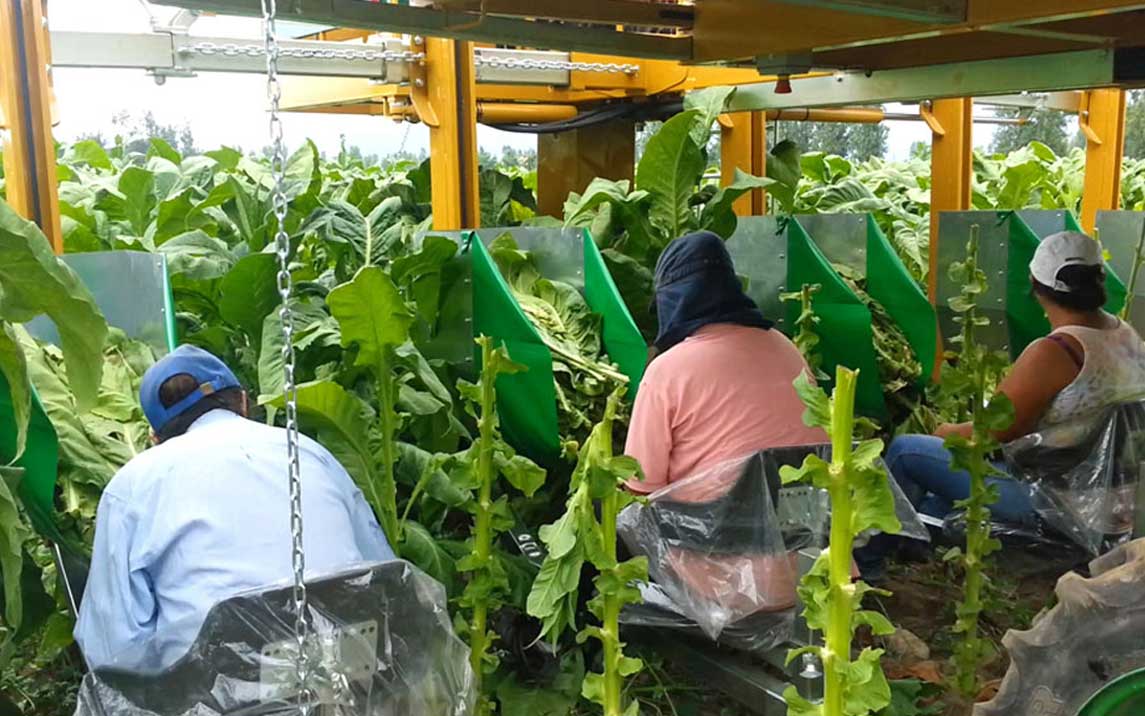

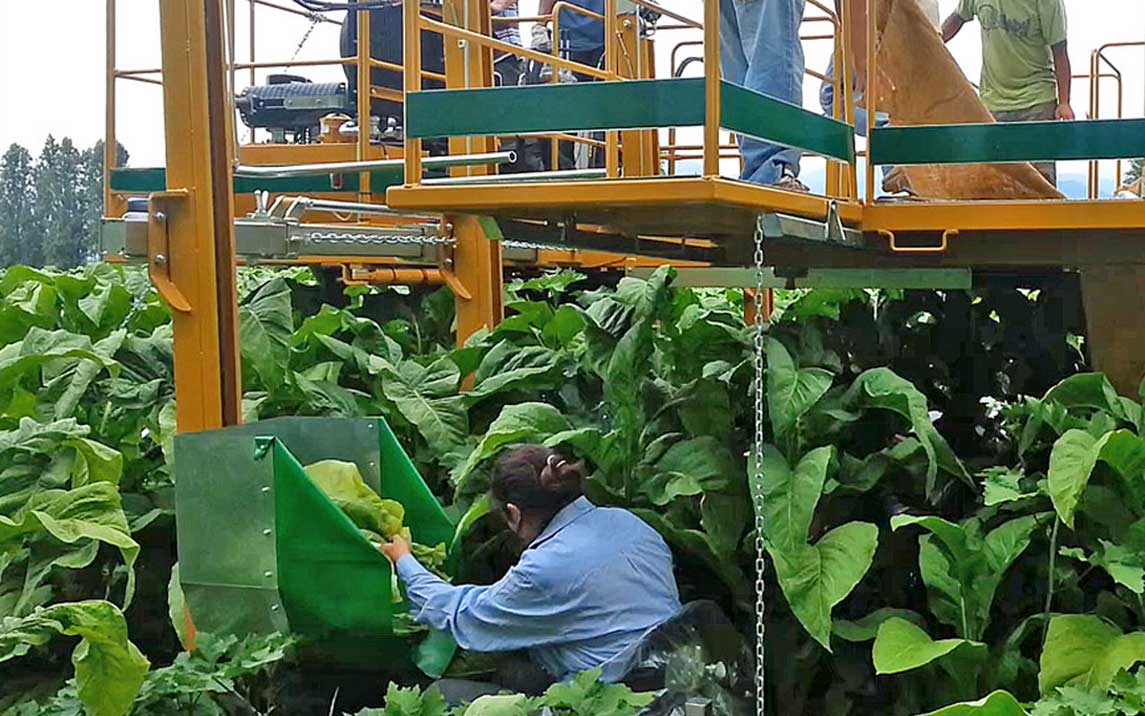

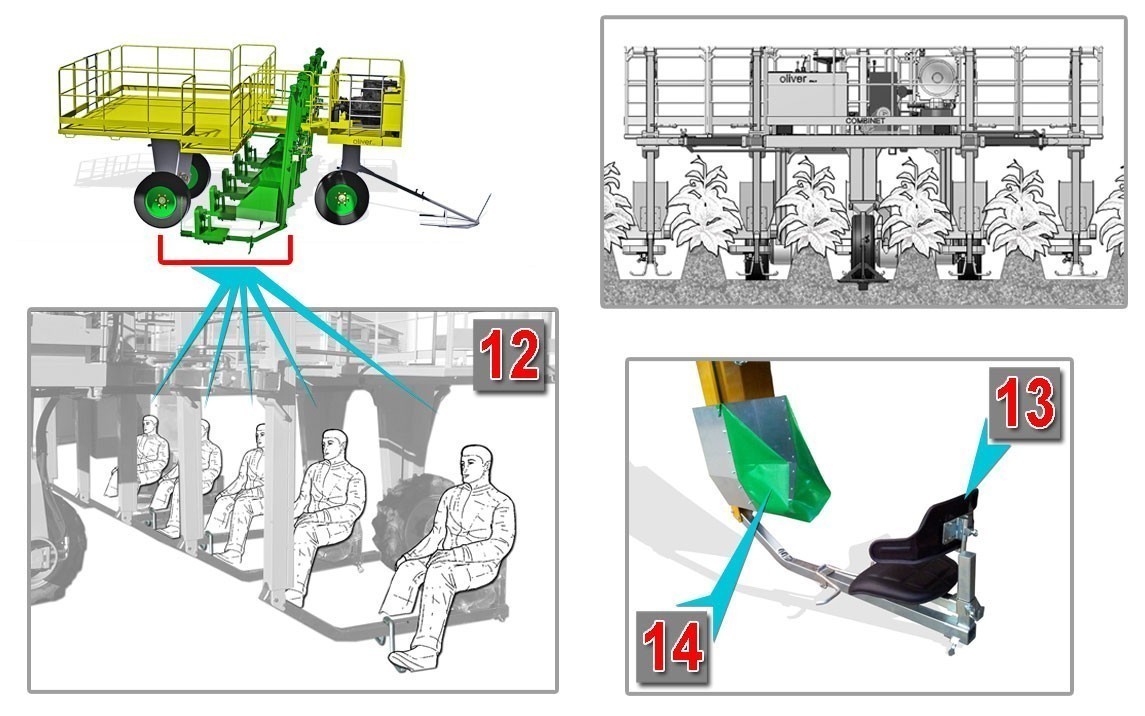

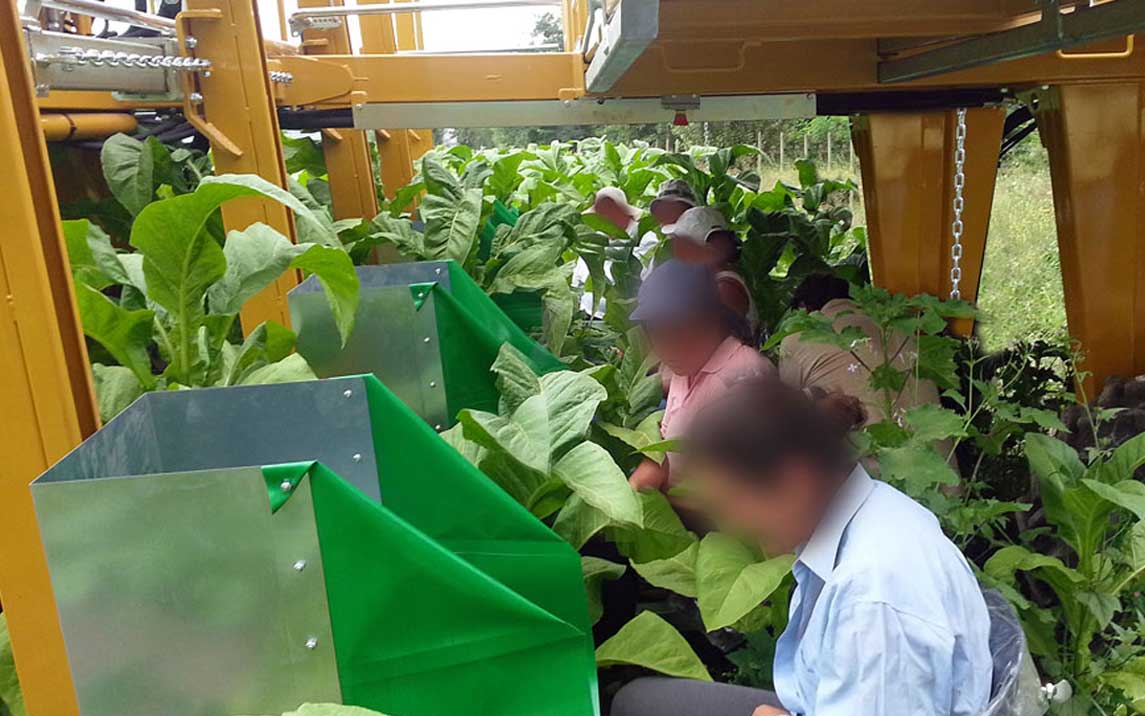

Les postes de travail inférieurs (12) sont au nombre de 5. Ils sont occupés par les opérateurs qui récoltent les feuilles de tabac directement de la plante.

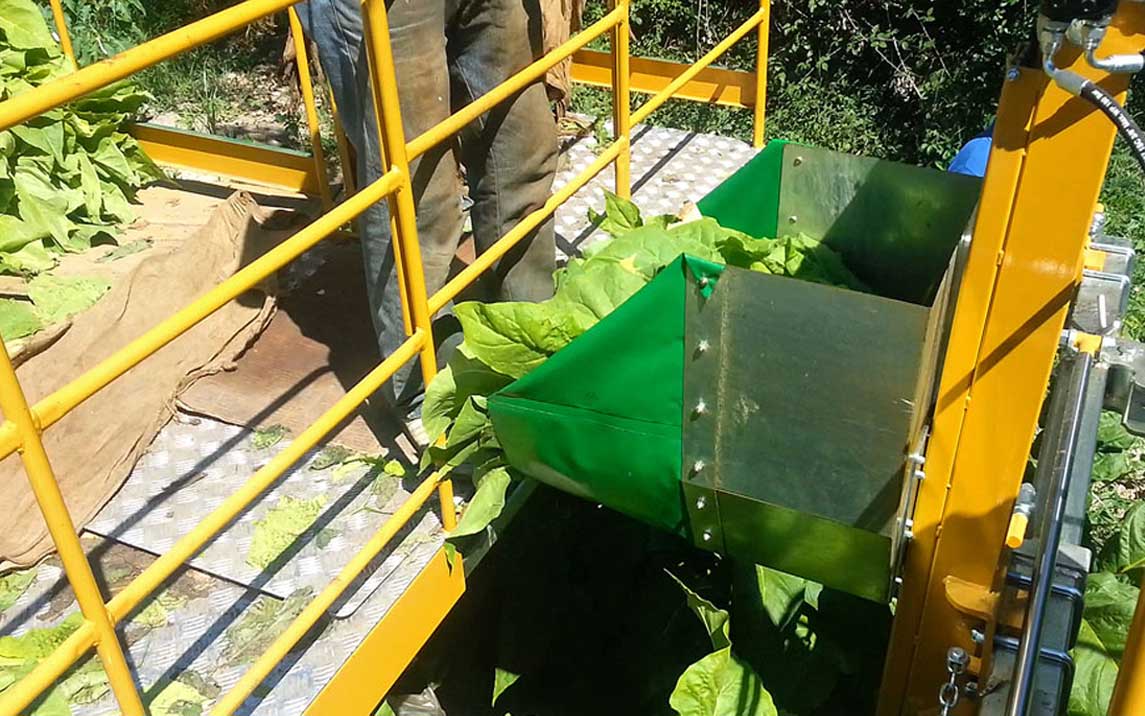

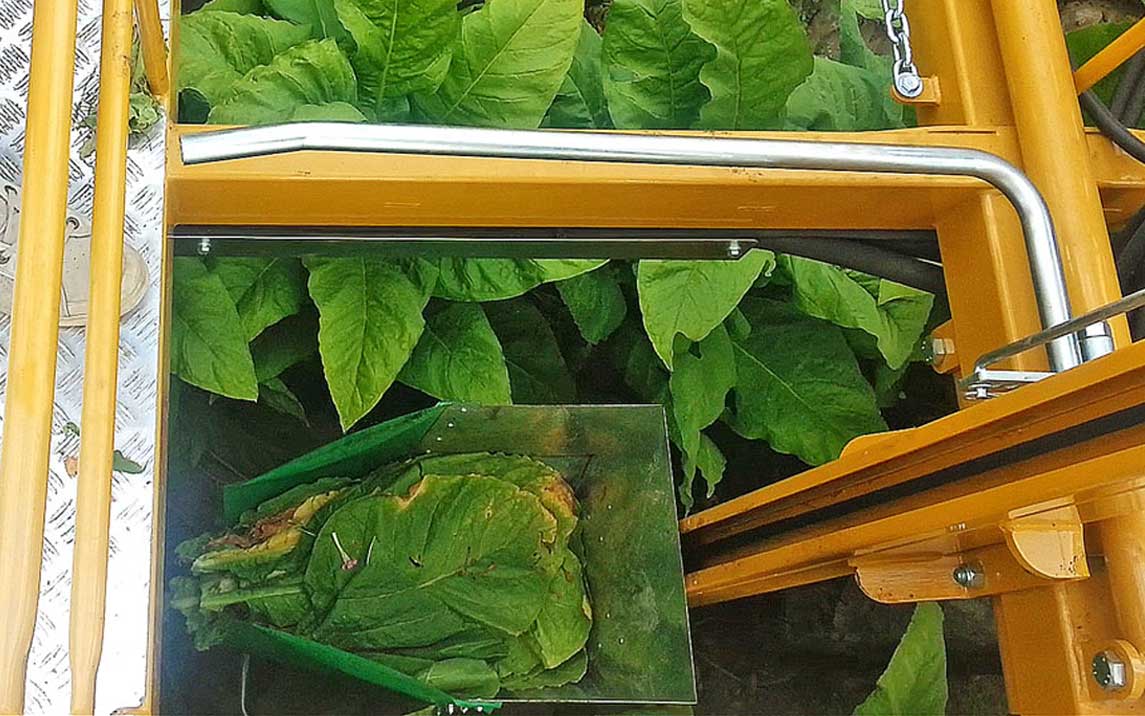

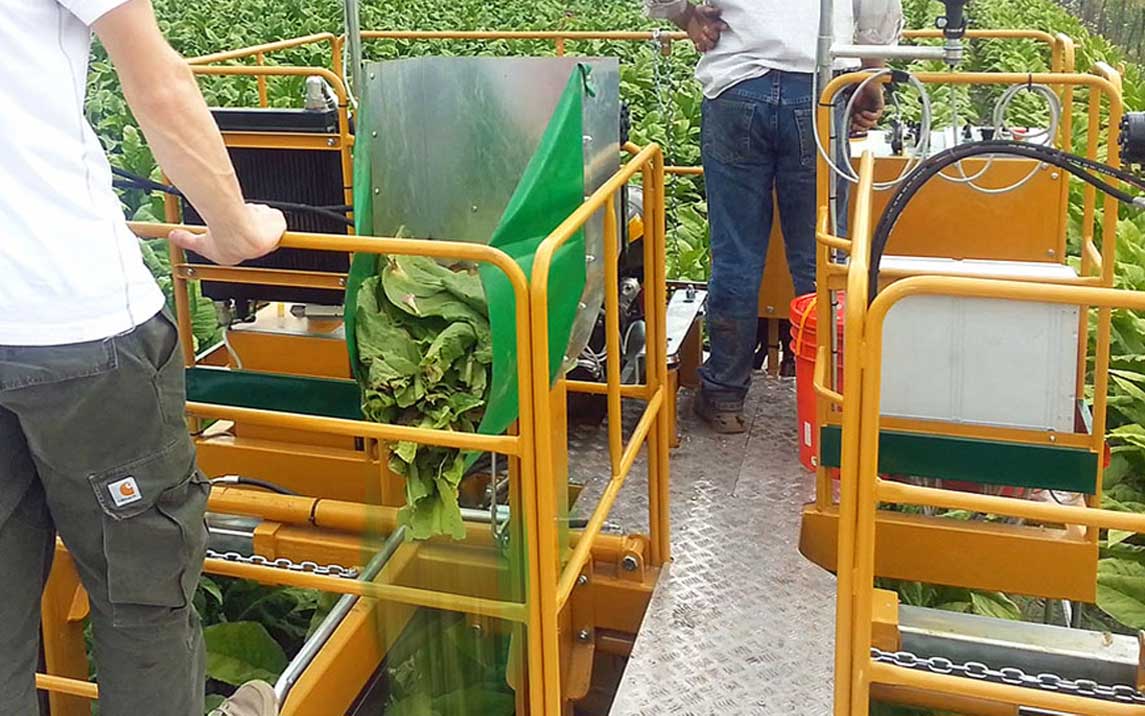

Chaque poste est constitué d’un siège pour l’opérateur (13) et d’un panier/ascenseur (14) qui, une fois rempli de feuilles, est rappelé par l’opérateur du plan supérieur.

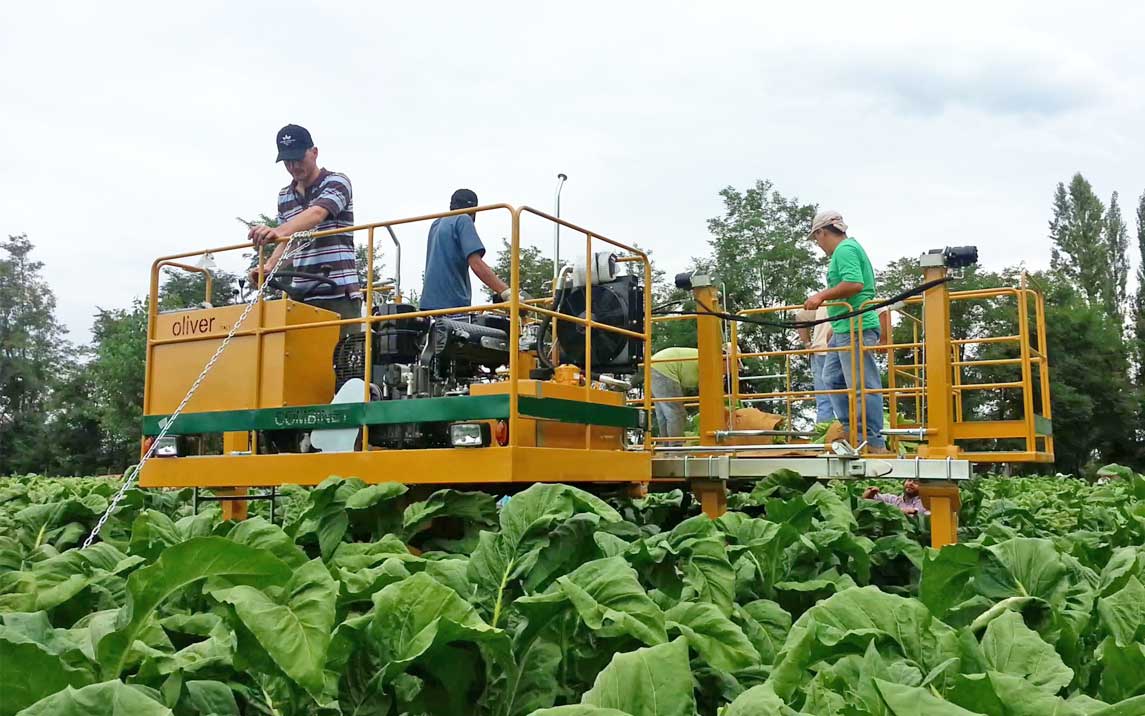

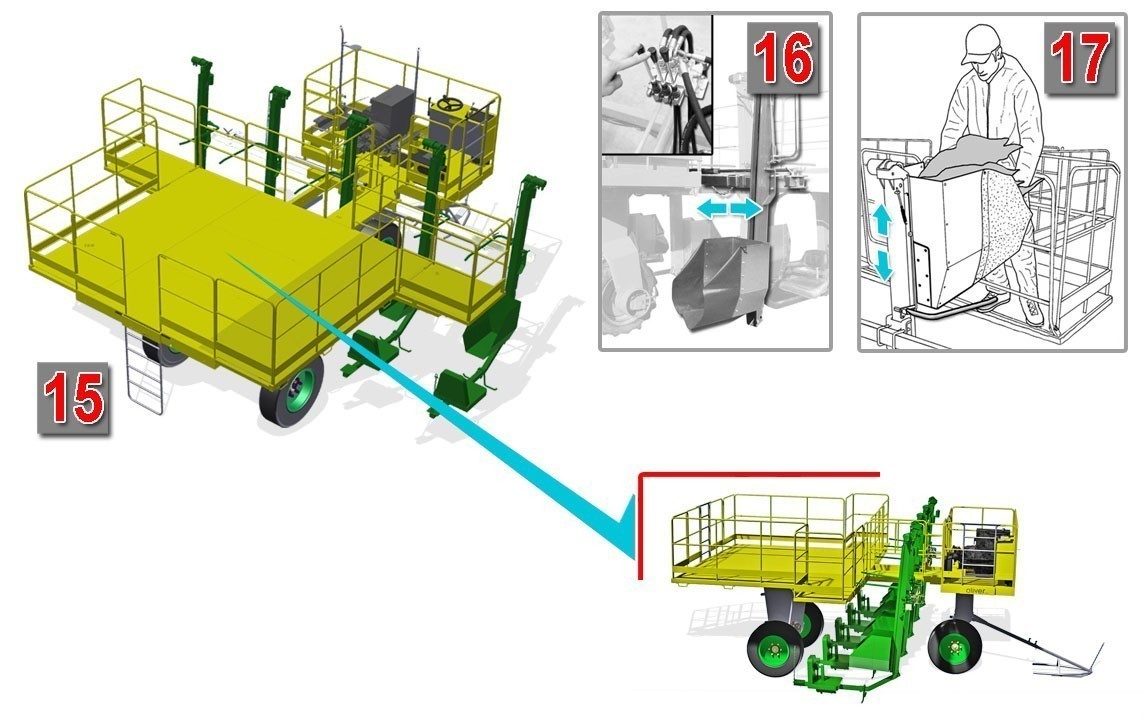

Le poste de travail supérieur (15) est occupé par différents opérateurs, selon les exigences de travail.

Ici se situent le leviers hydrauliques pour activer la fermeture/l’ouverture des bras porte paniers (16),  et les pédales de montée/descente des paniers (17).

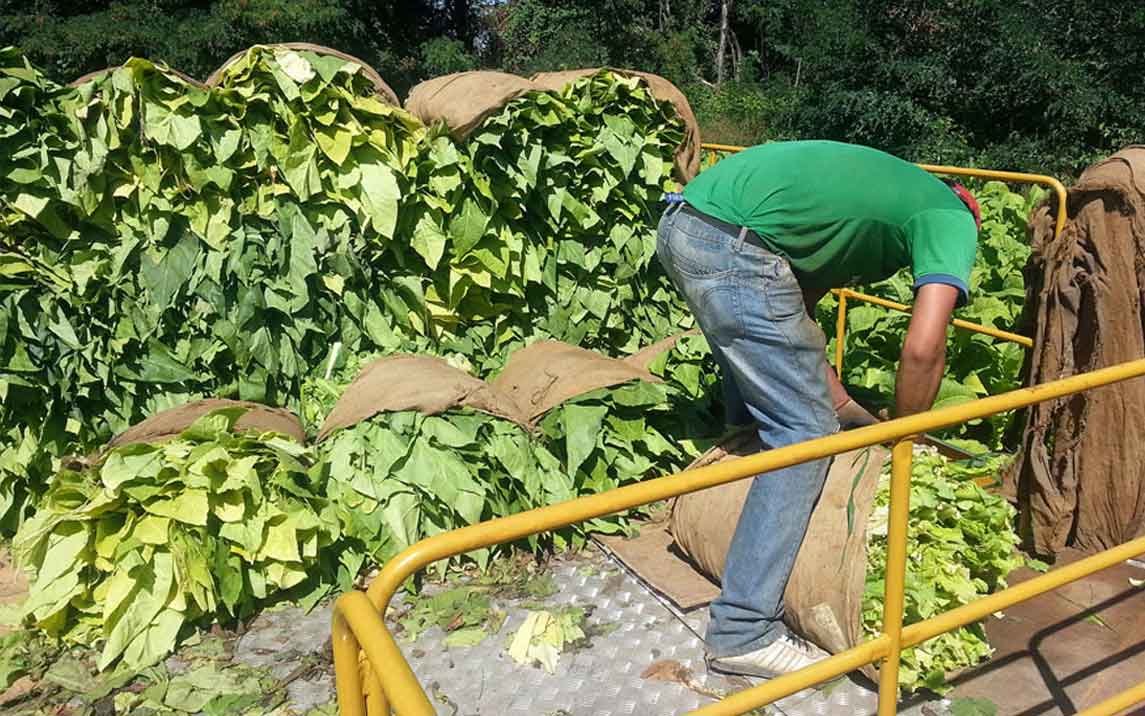

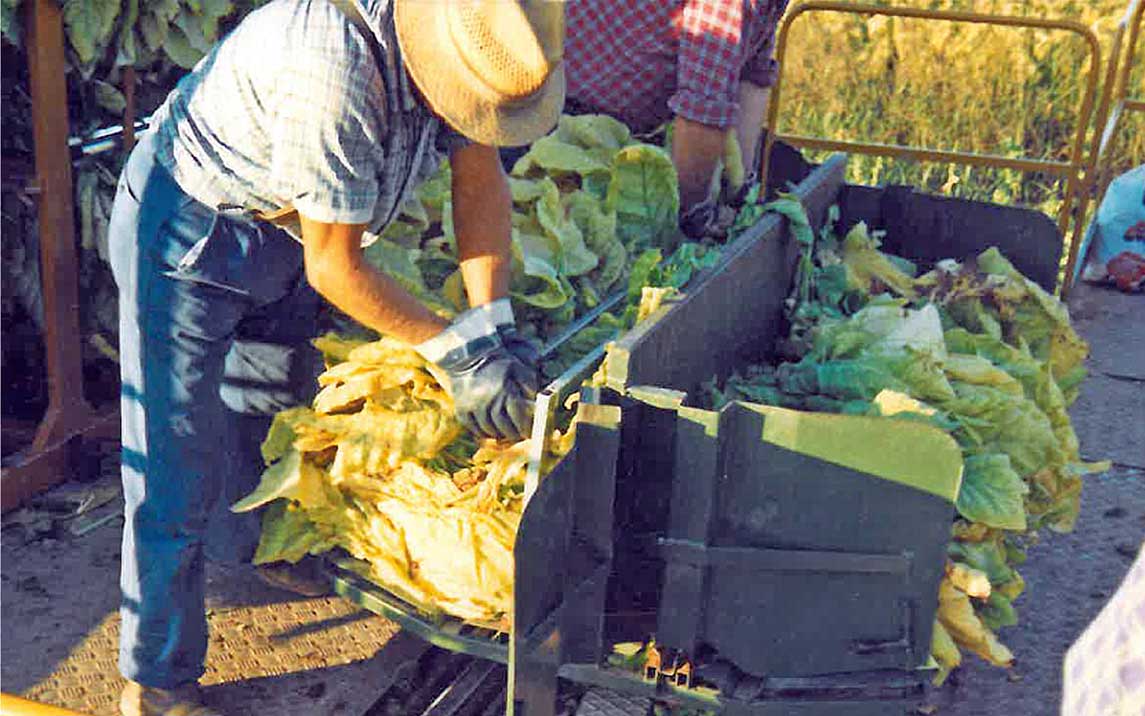

Le reste du poste est utilisé par les opérateurs pour effectuer une série d’opérations manuelles de triage et de stockage des feuilles de tabac.

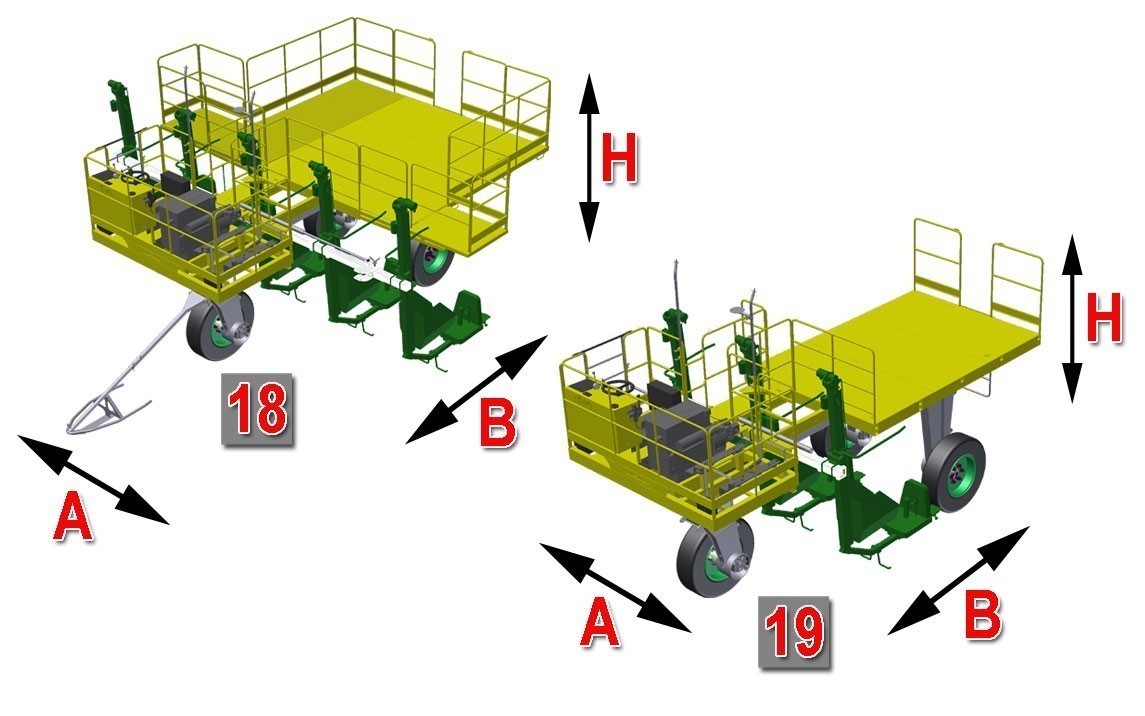

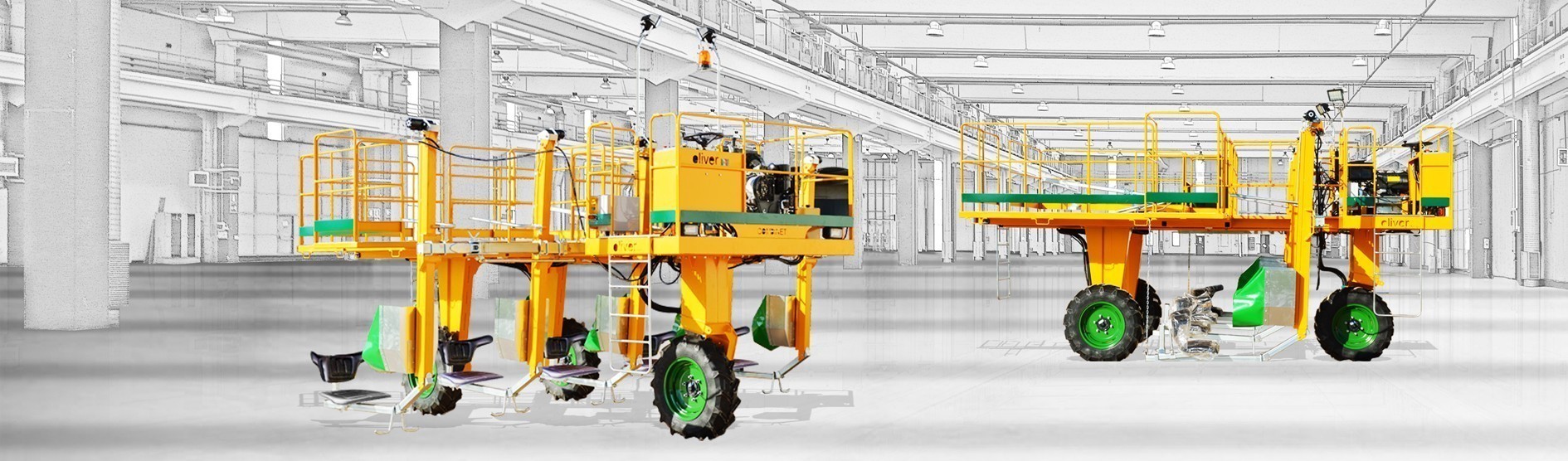

Dimensions de la machine :

18) Ouverte, avec les plateformes supérieures opérationnelles

(A) 5400 x (B) 7800 X (H) 3600

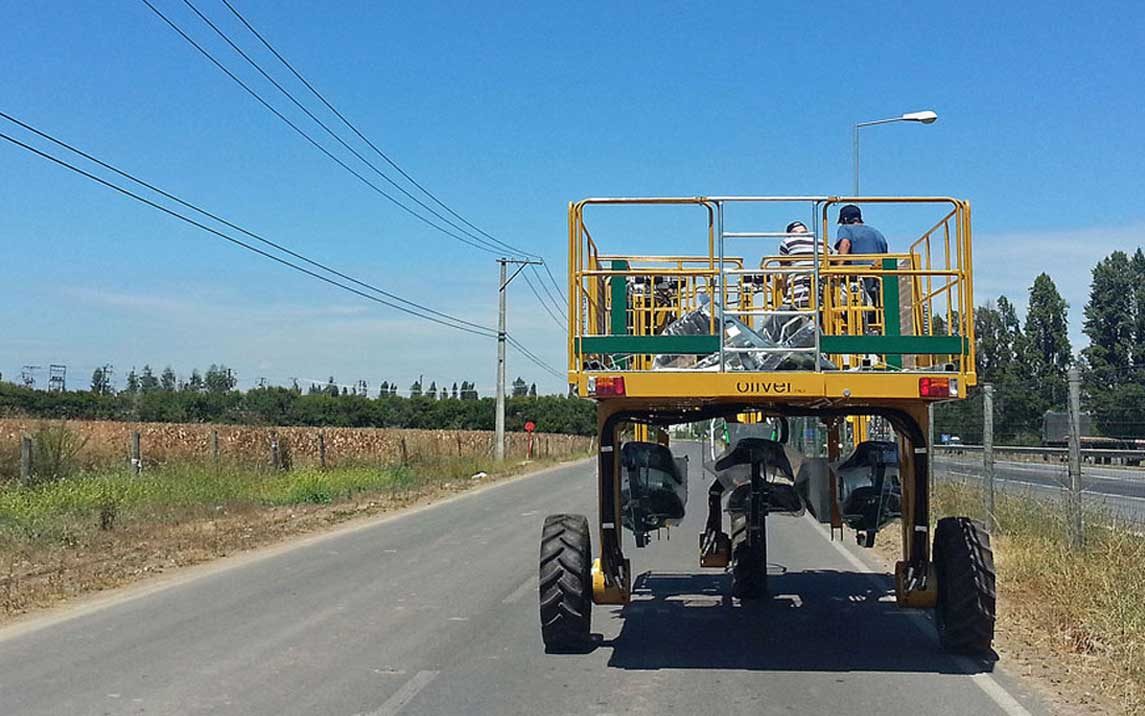

 19) Fermée pour de courts déplacements sur routes de campagne, pour arriver sur la zone de travail en toute autonomie.

(A) 5400 x (B) 7800 X (H) 3600

Phases de travail et productivité

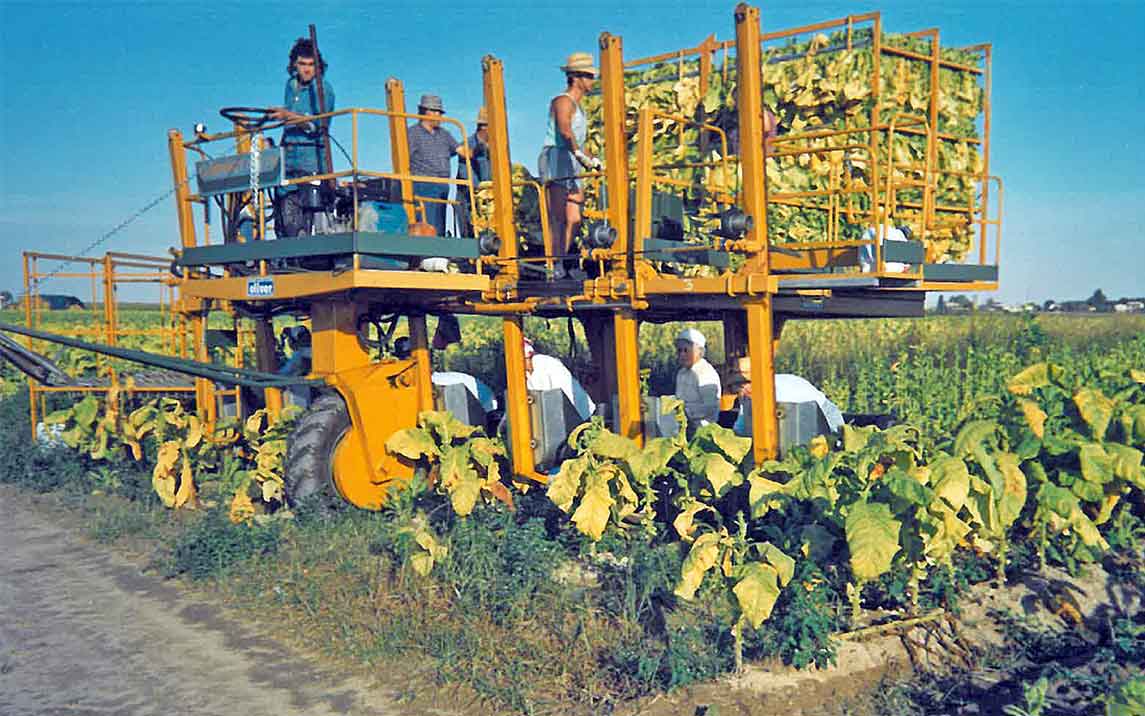

Combinet ramasse jusqu’à 100 quintaux de tabac par jour:

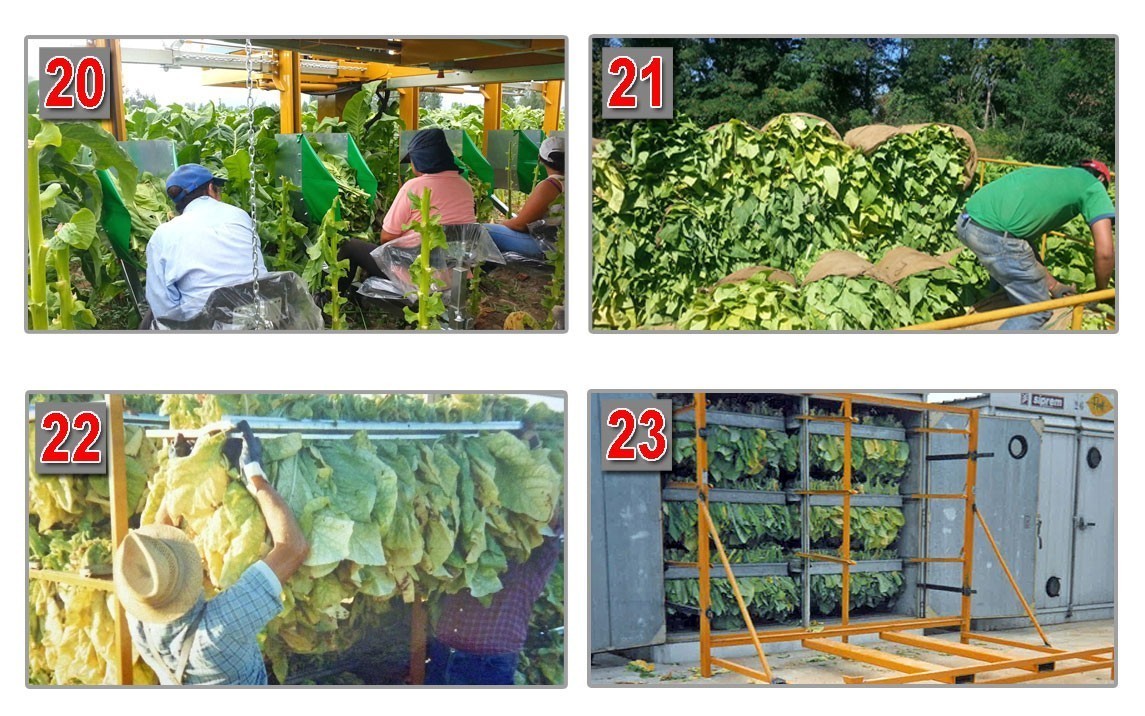

5 opérateurs chargés de la récolte (20).

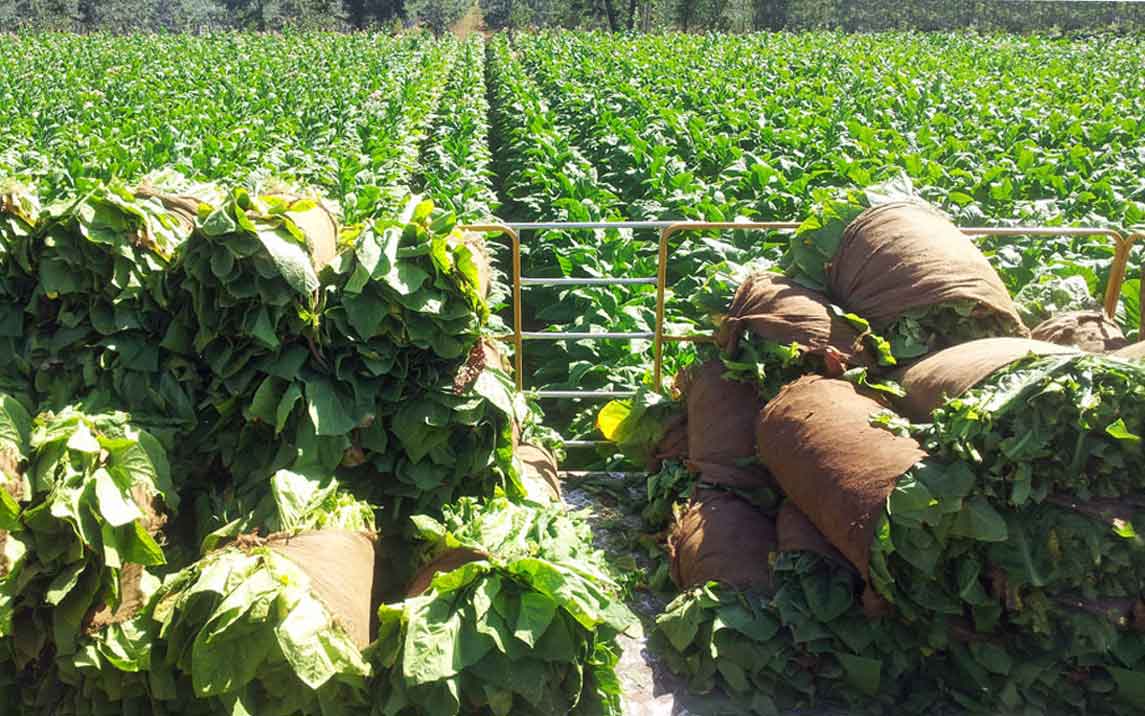

2 opérateurs chargés du stockage (21) et du conditionnement des feuilles de tabac (N.B. 1 est également habilité à la conduite de l’engin).

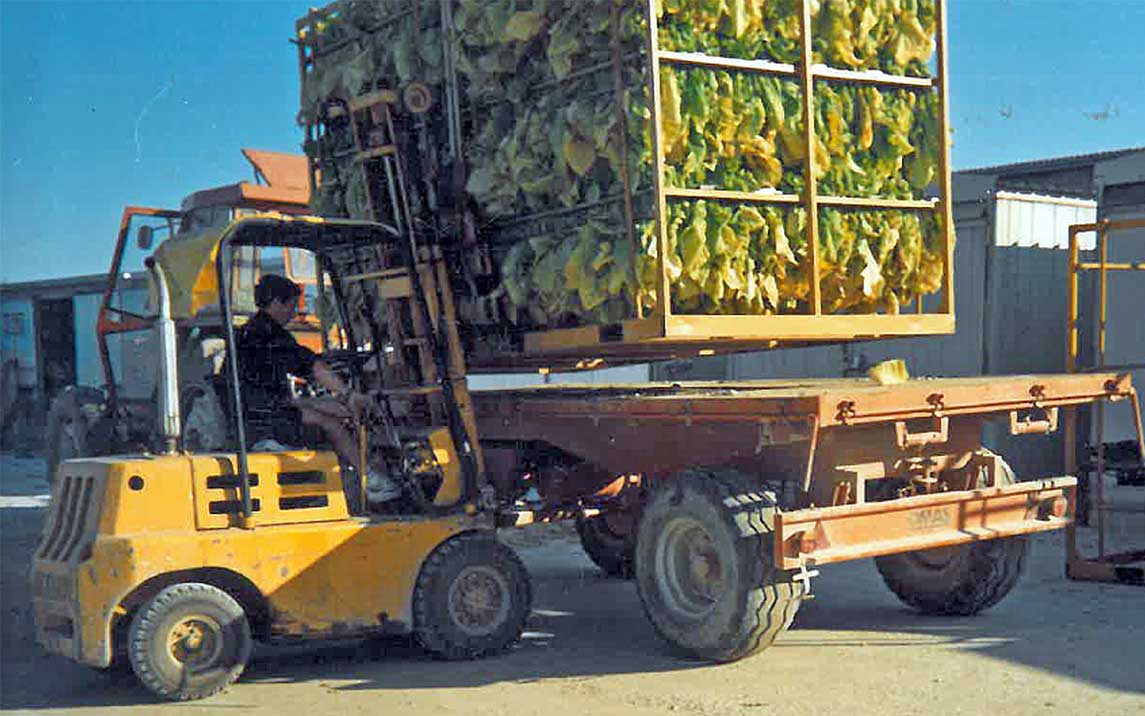

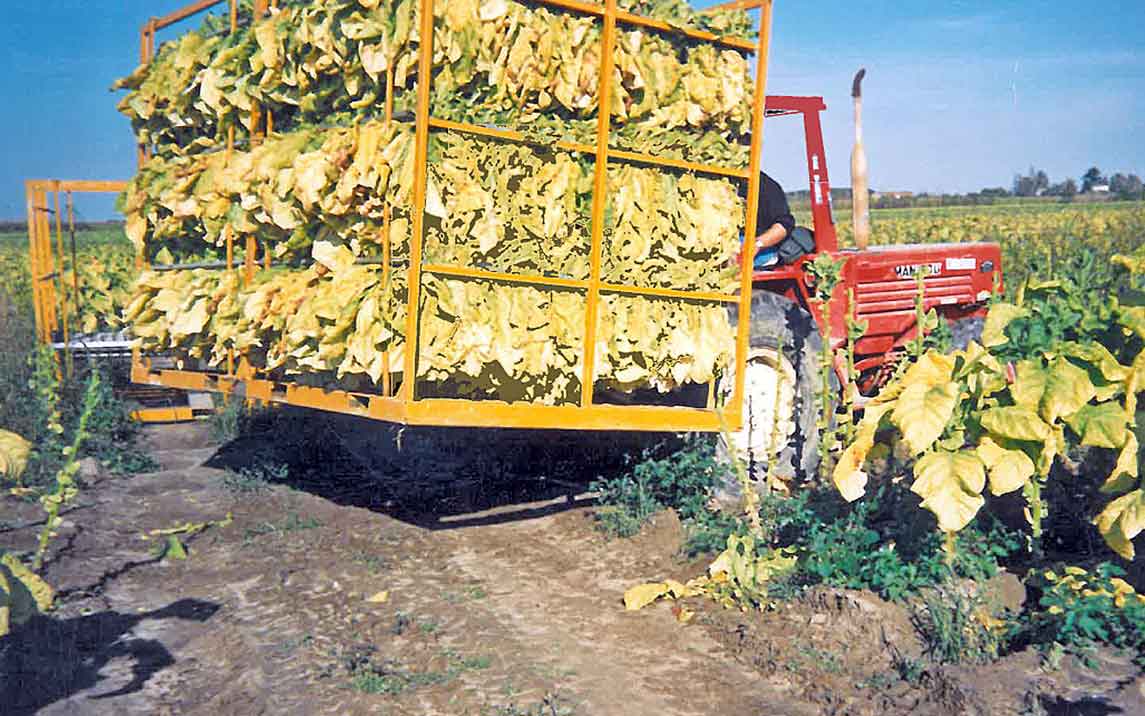

Une fois la machine remplie, l’opérateur habilité à la conduite apporte le chargement à l’entreprise où :

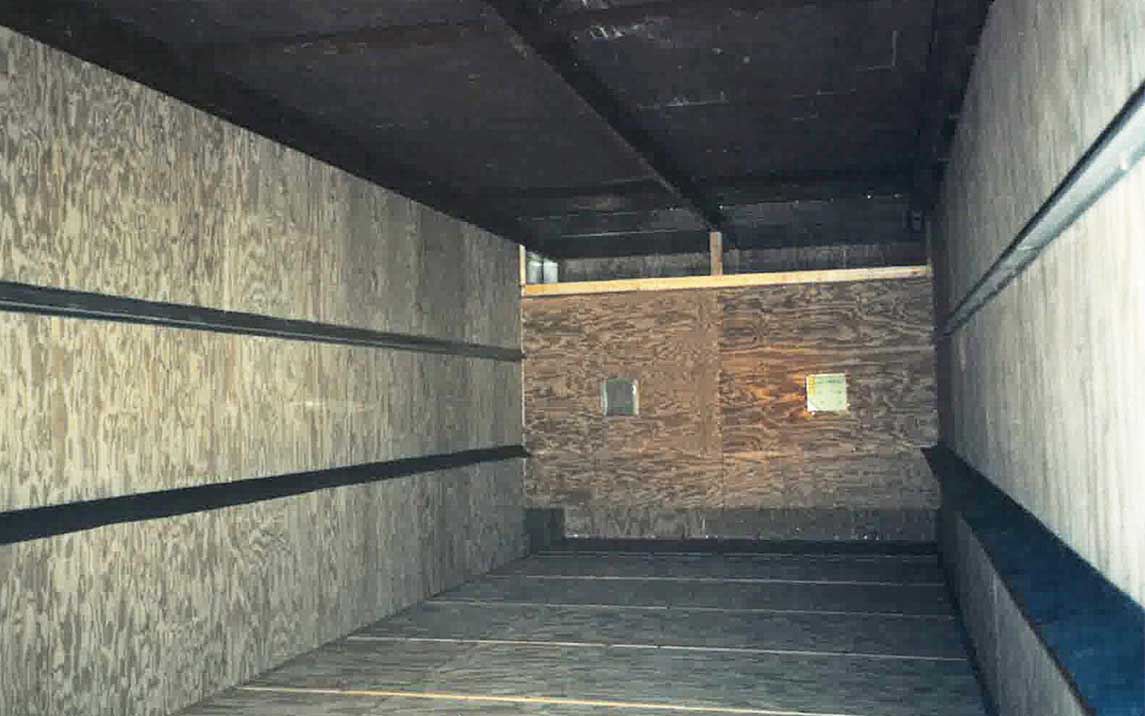

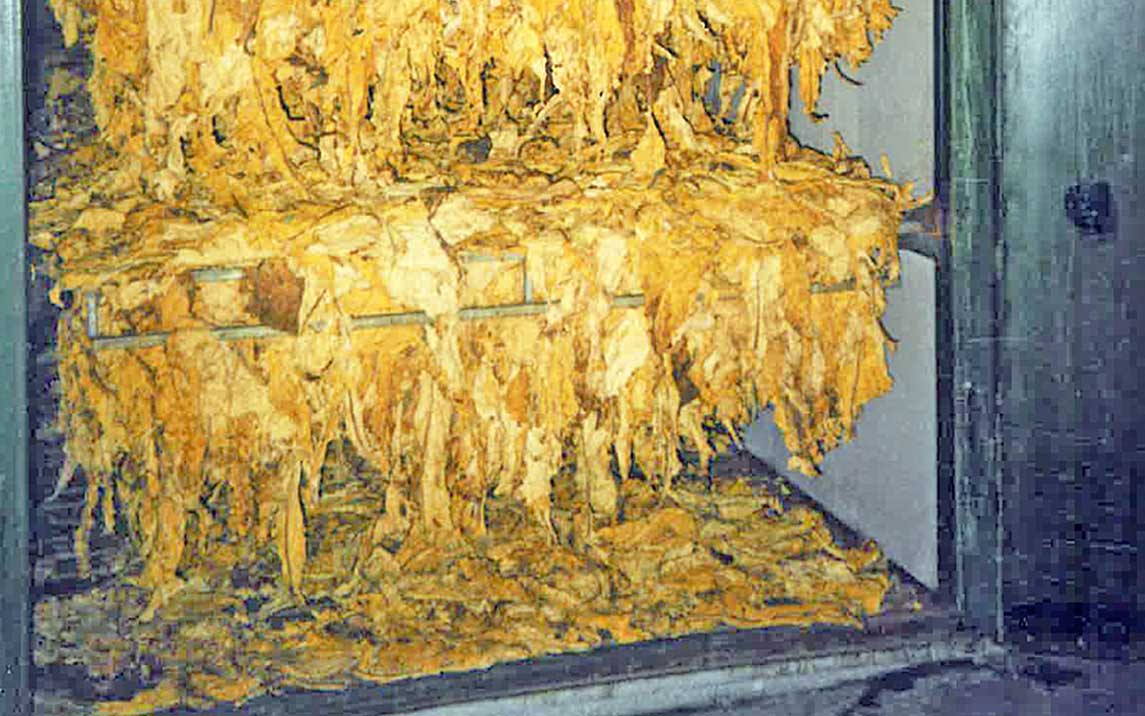

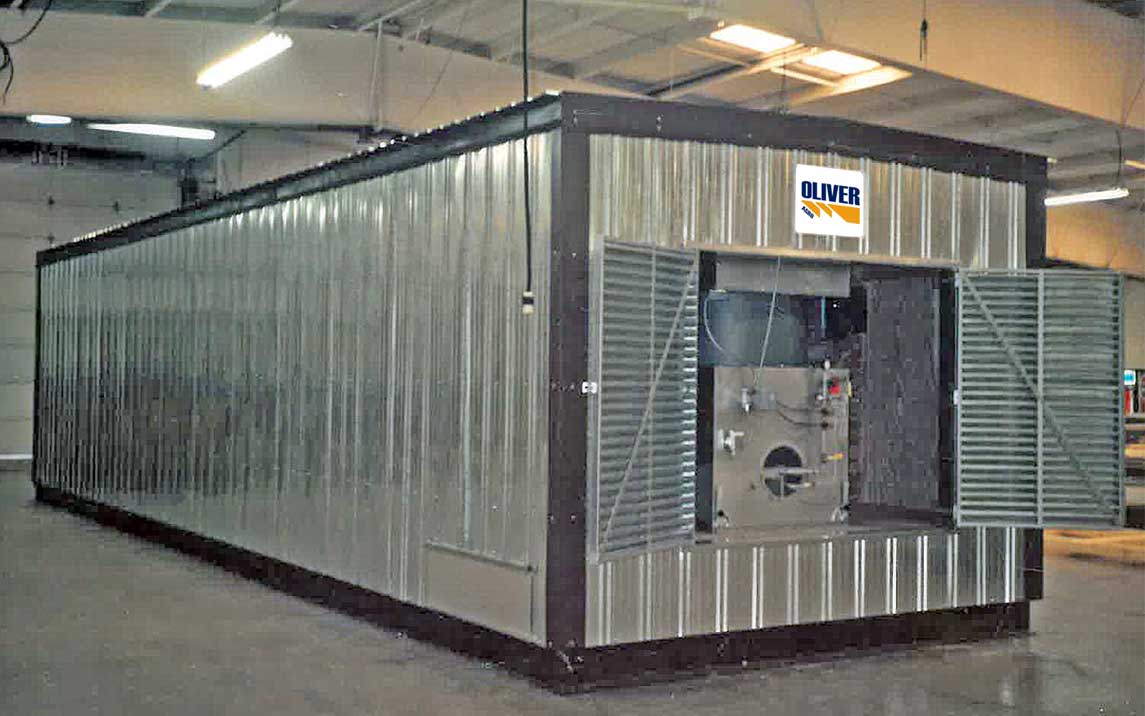

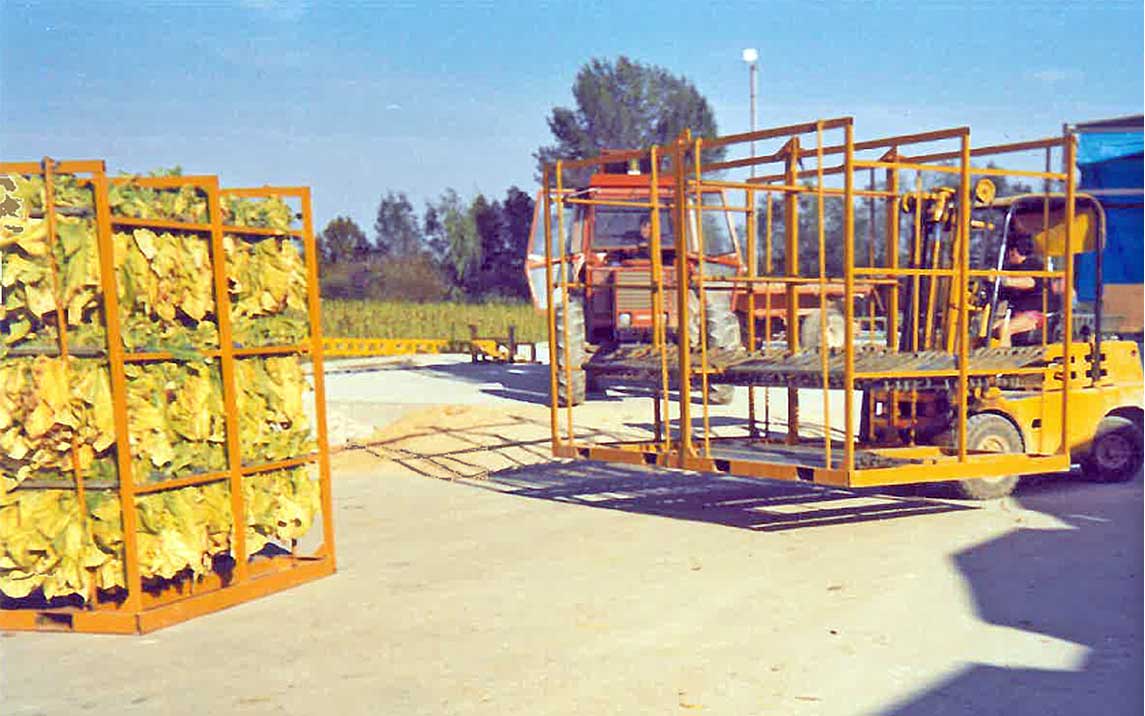

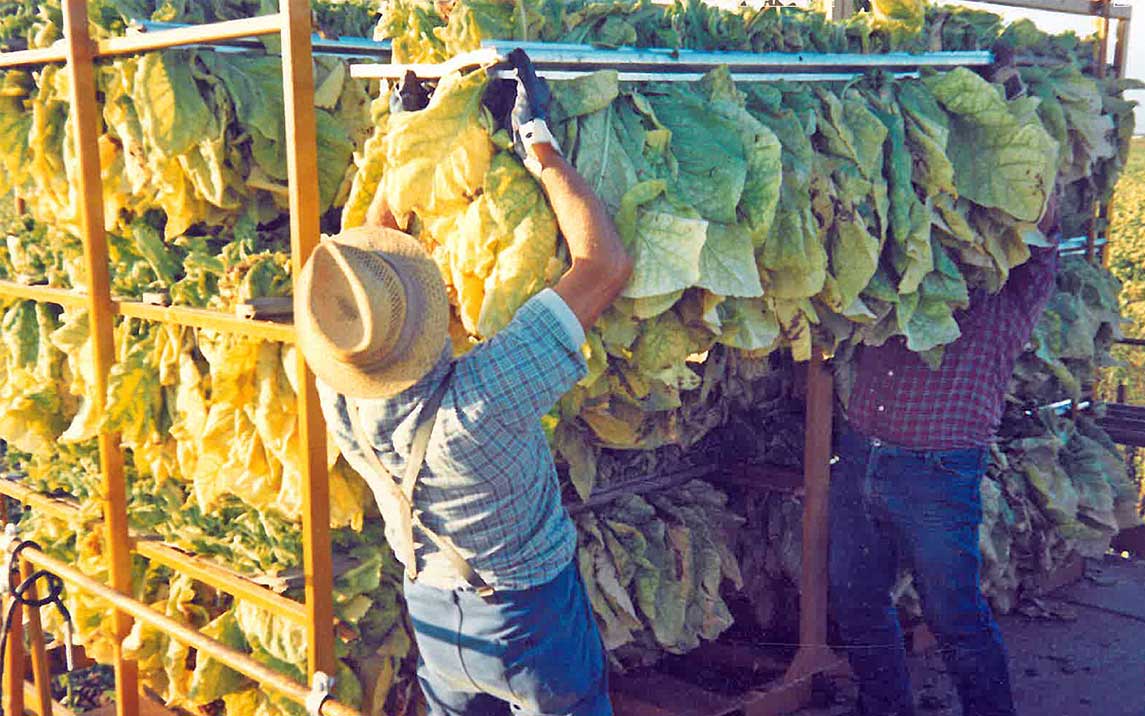

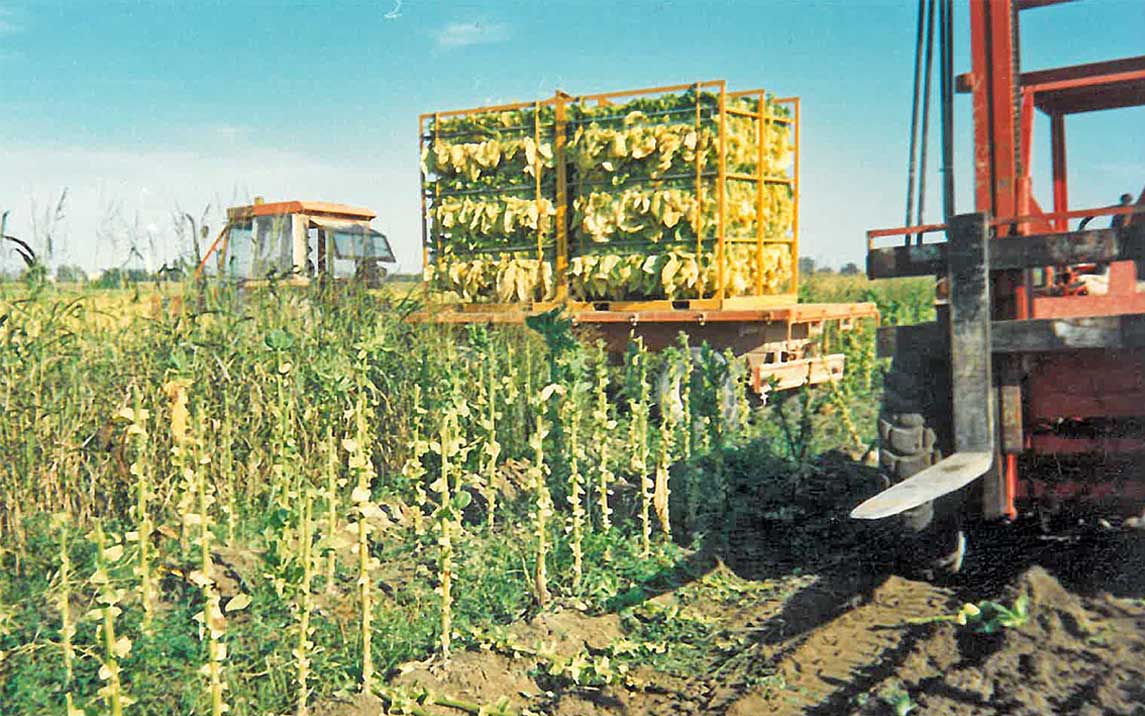

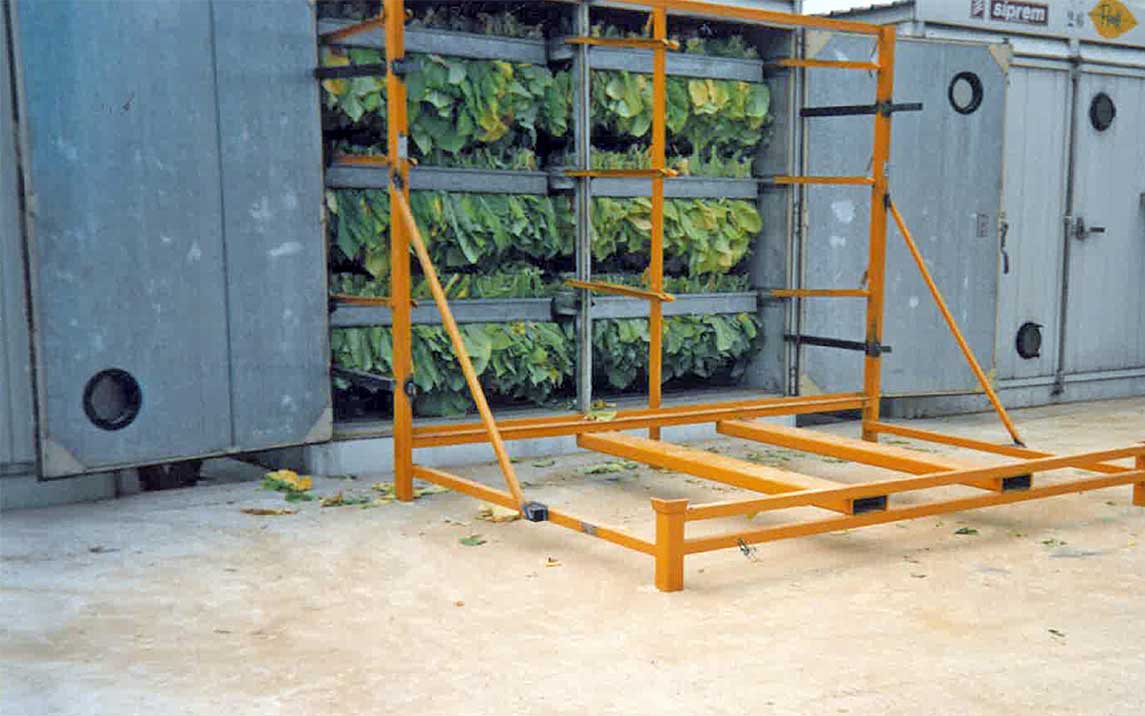

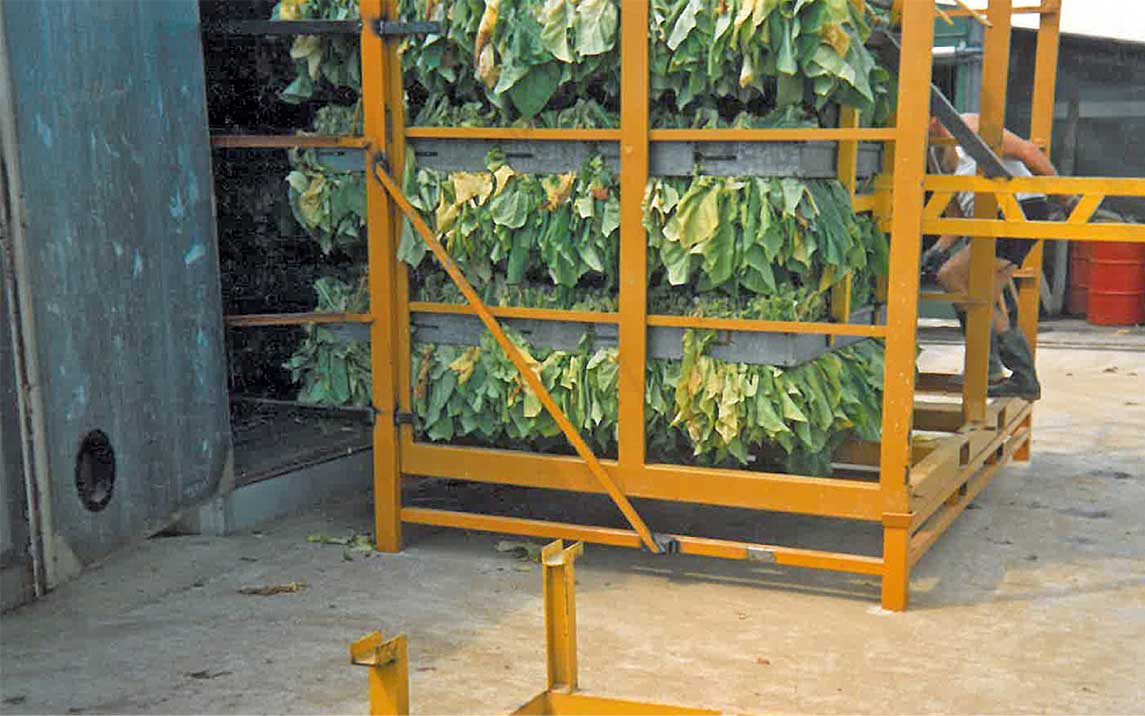

2 opérateurs (22) enfilent les feuilles dans les cadres, installés sur un châssis utilisé pour le séchage au four (23).
