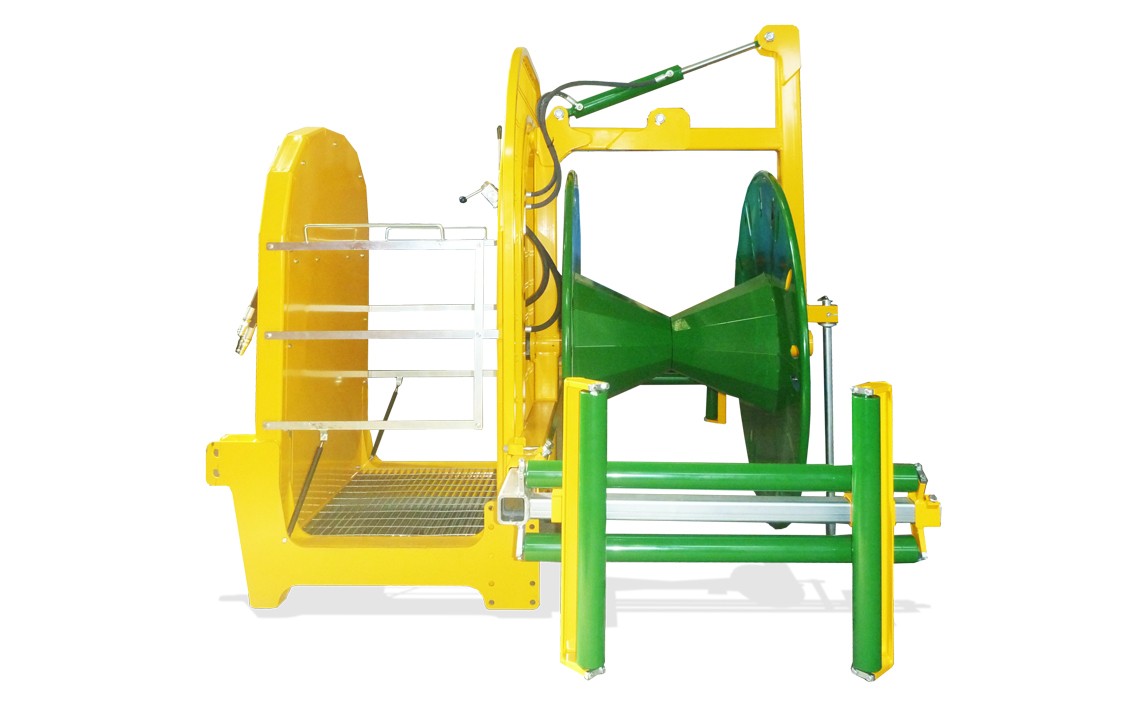

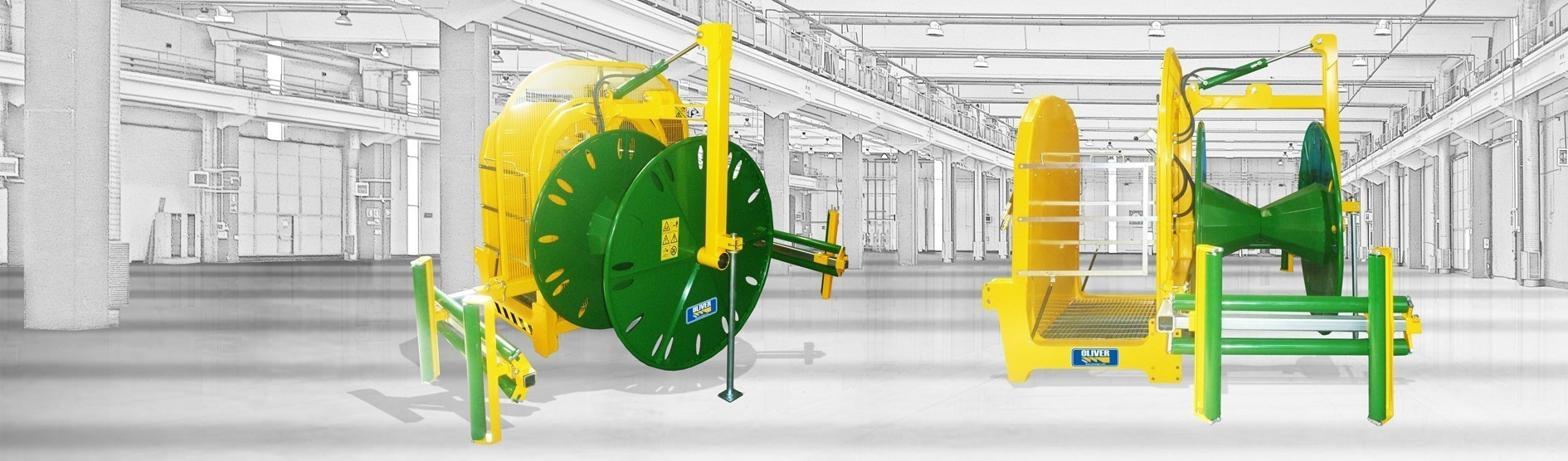

Enrouleur de Gaine Mod. RM

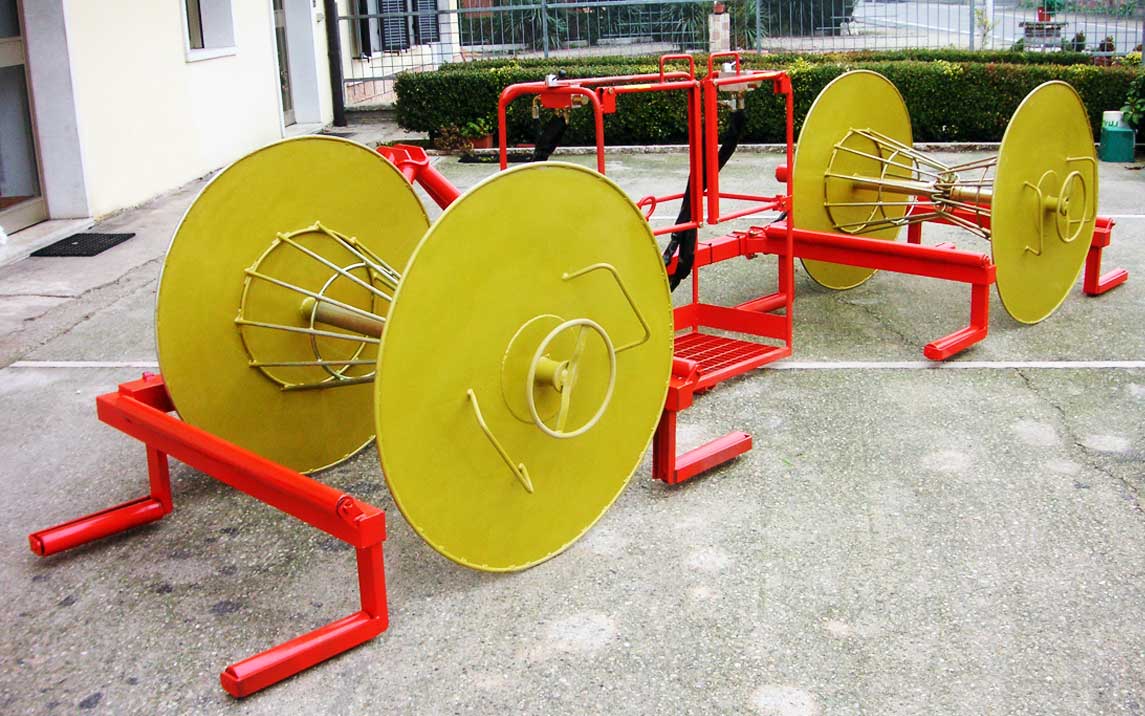

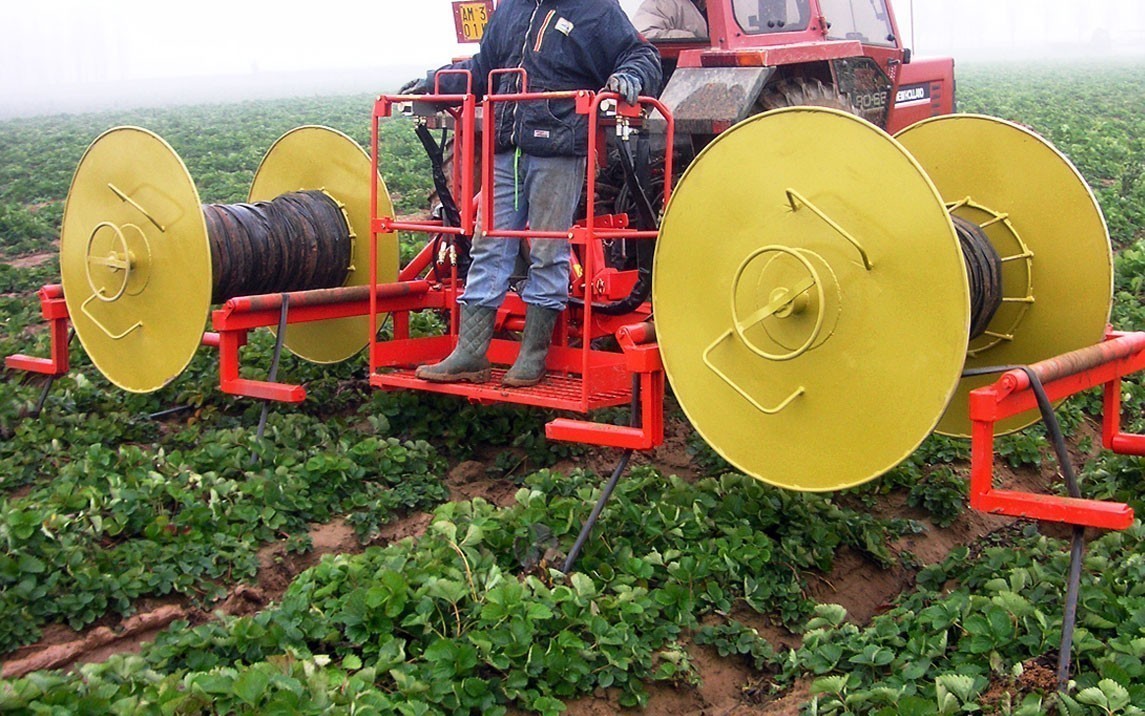

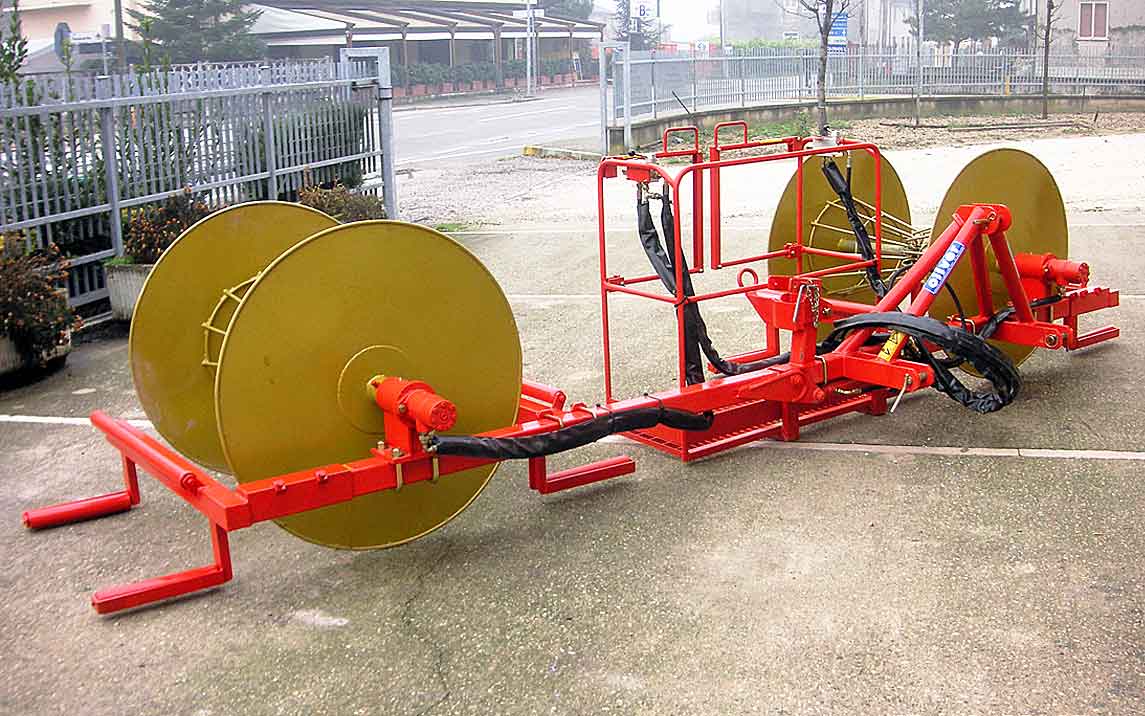

À un ou deux rouleaux convoyeur

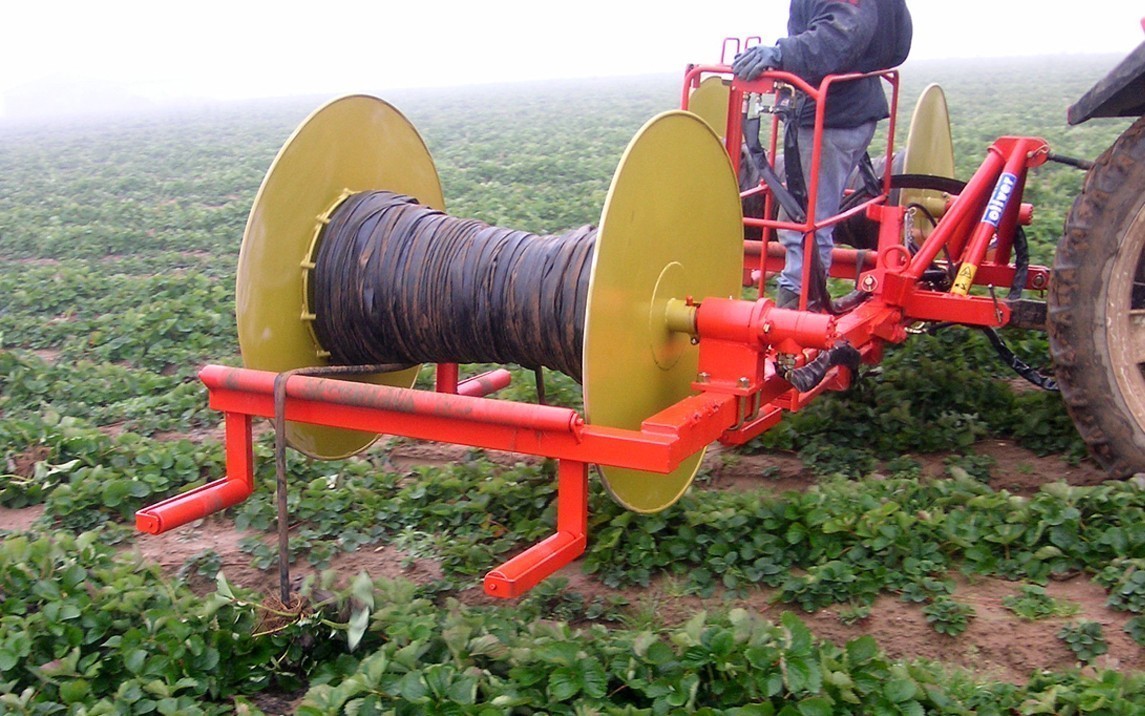

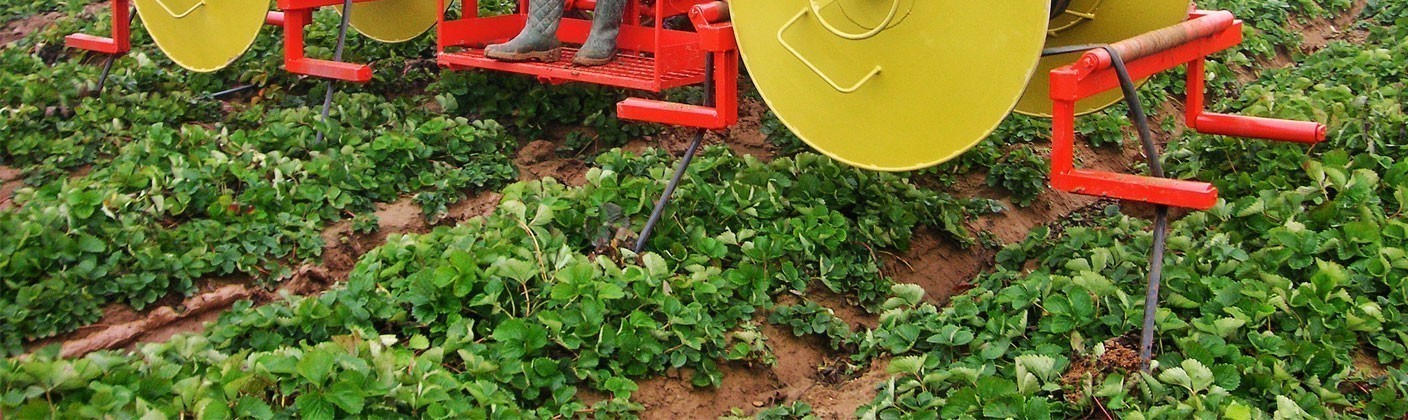

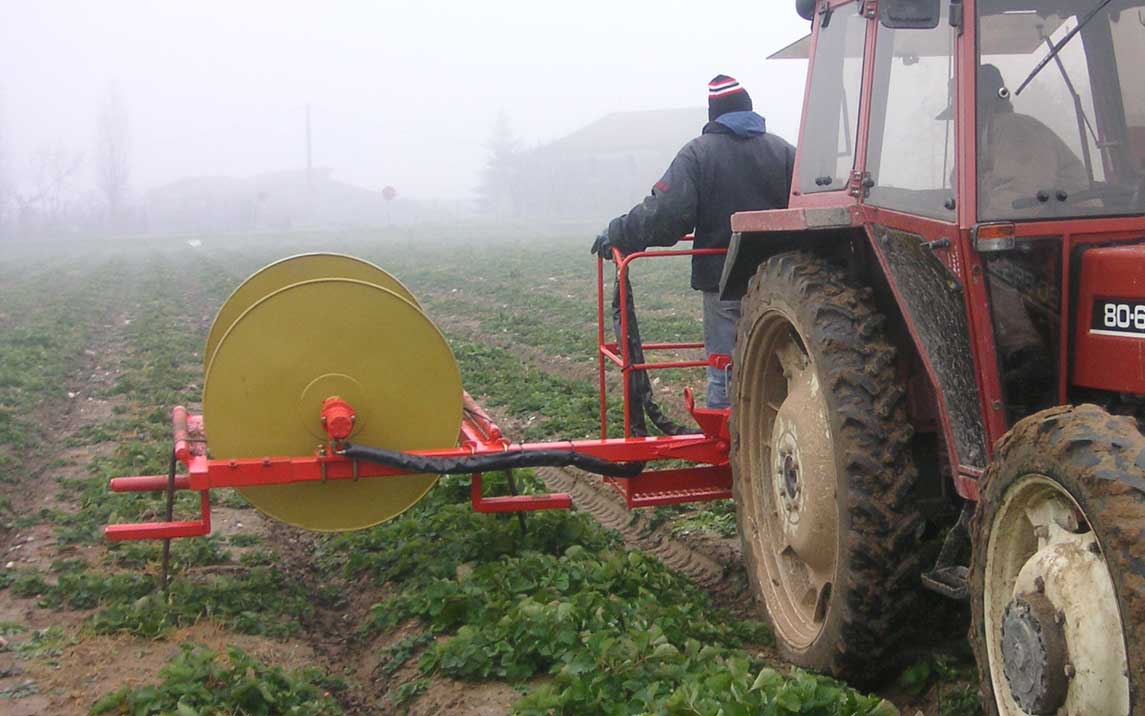

Machine pour retirer et enrouler la gaine d’irrigation du champ.

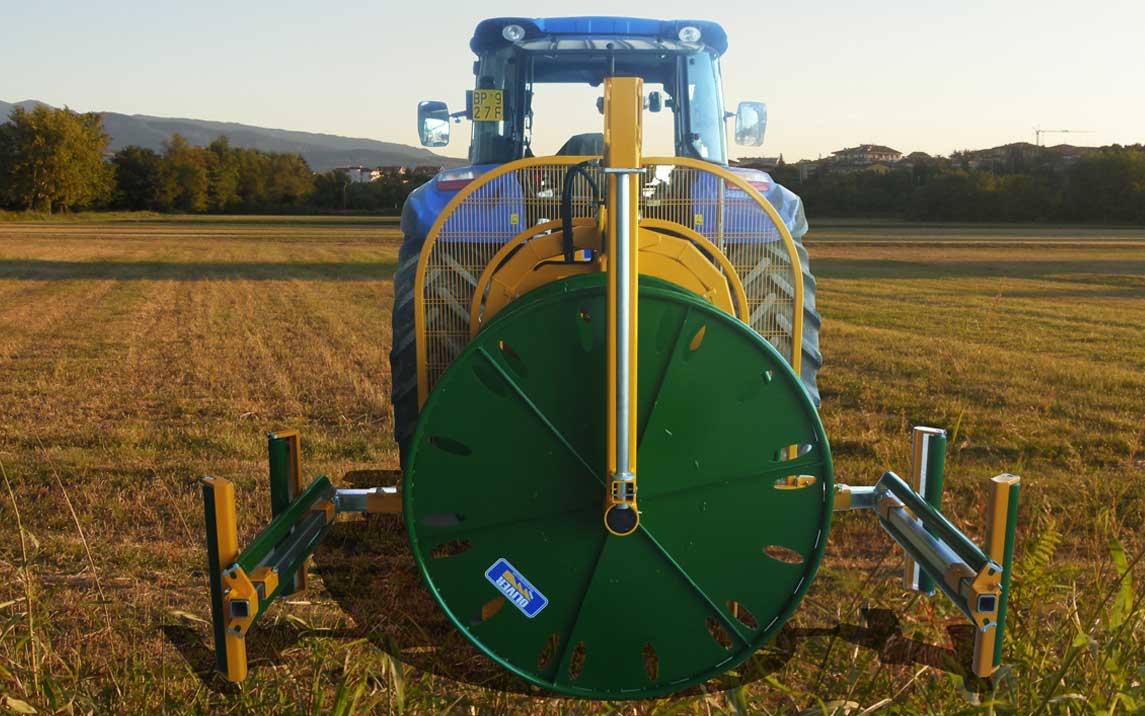

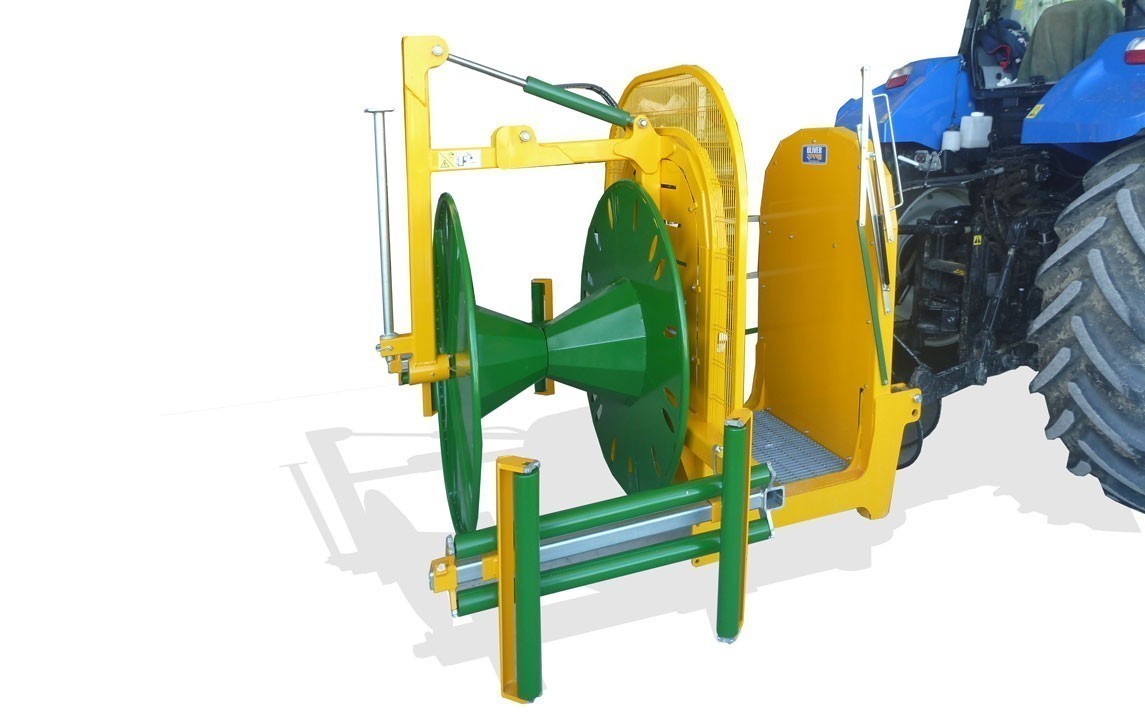

Fixée avec le troisième point au tracteur, elle  travaille soulevée du sol.









Configuration de la machine:

Caratteristiche tecniche

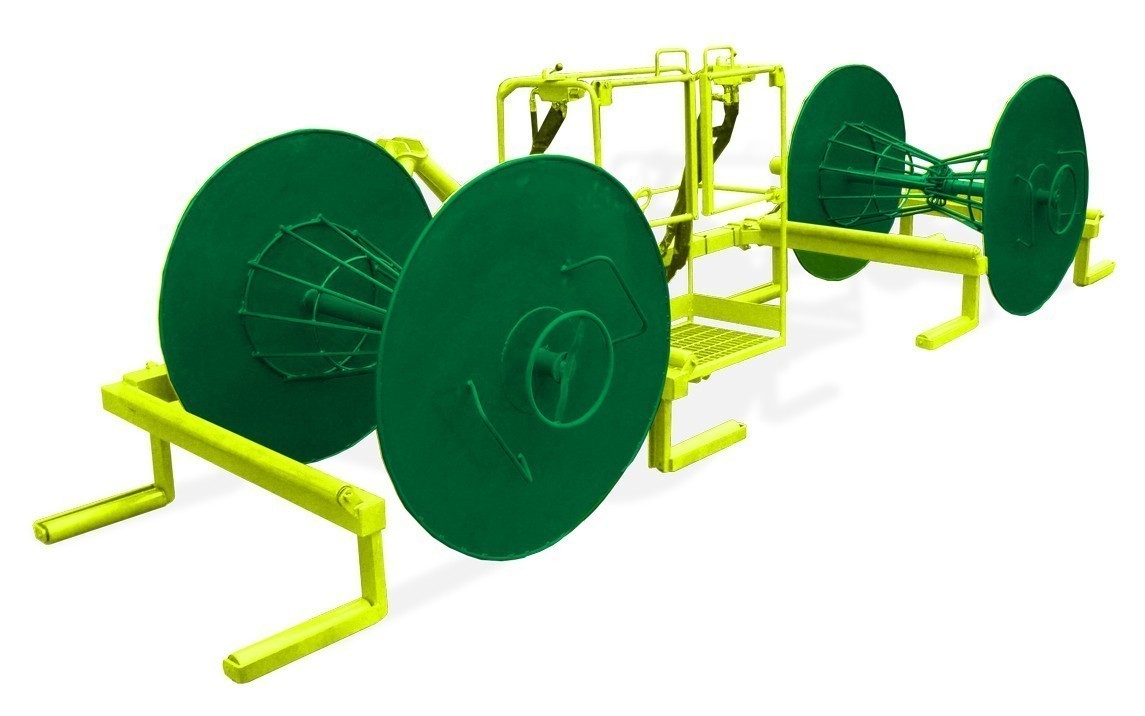

Structure de la machine

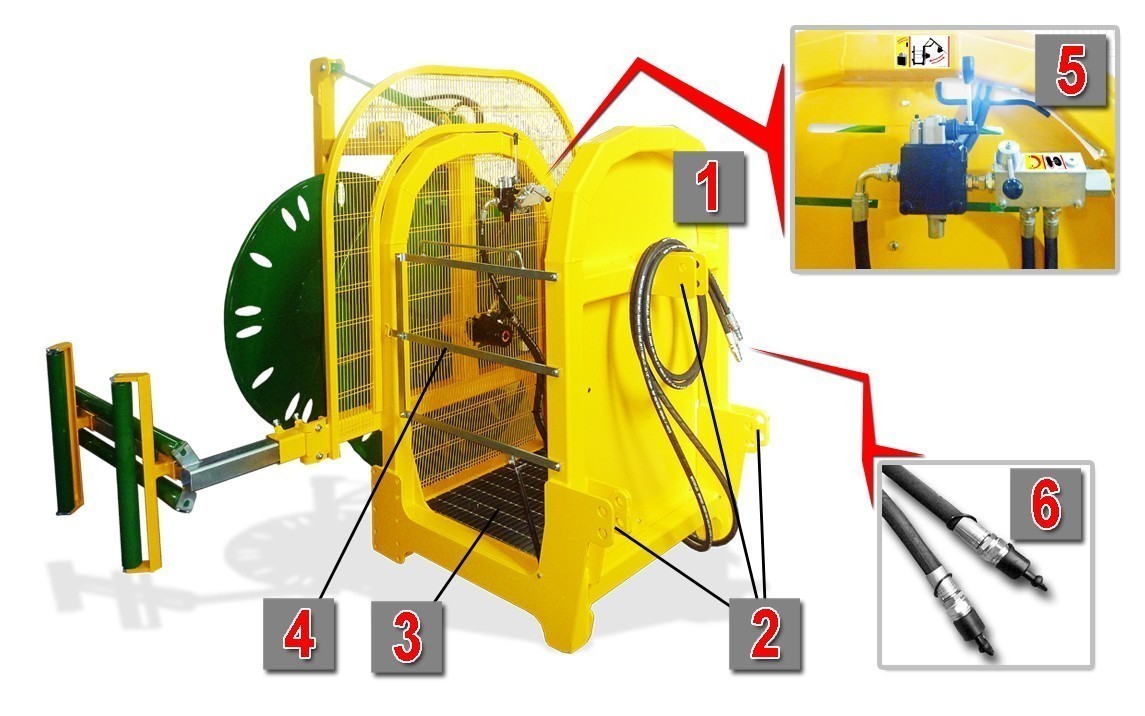

La machine est constituée comme suit :



1) Châssis principal

2) Troisième point

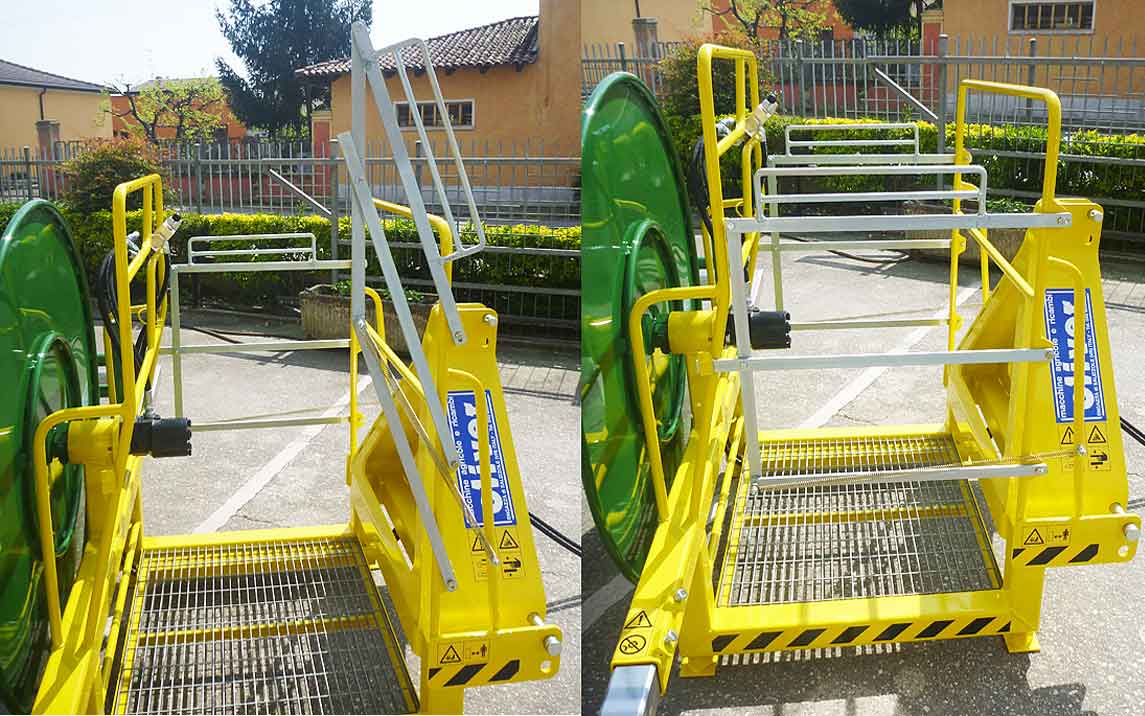

3) Plateforme opérateur

4) Protections opérateur

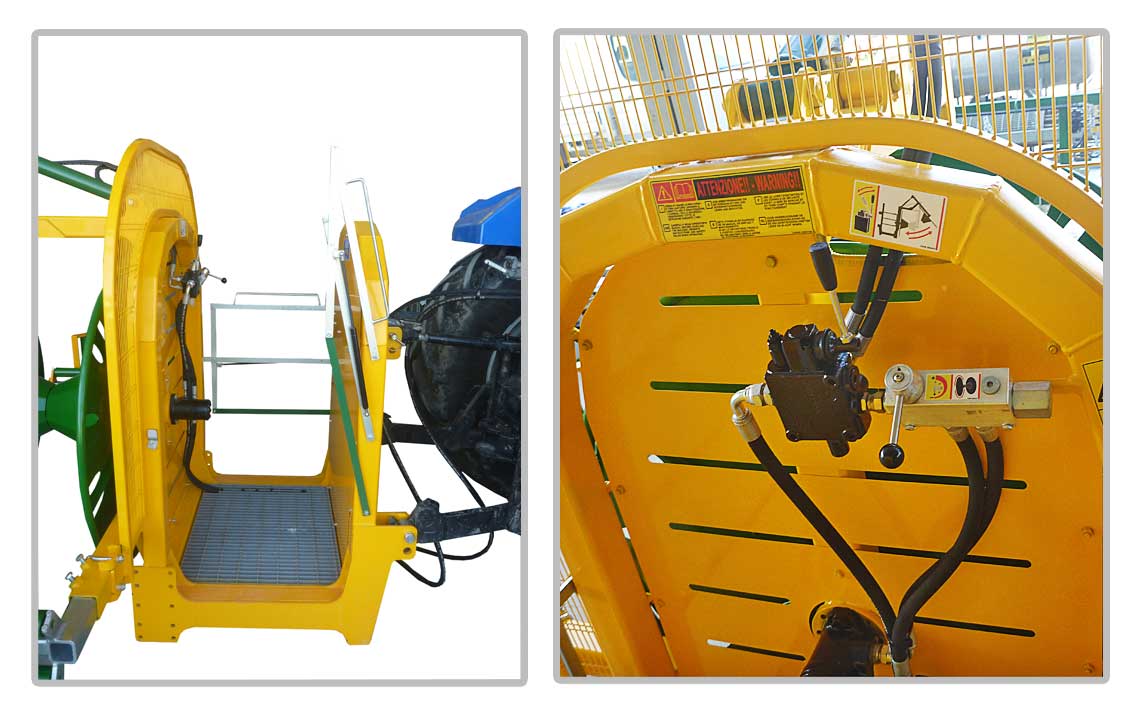

5) Pupitre de commande

6) Attaches hydrauliques au tracteur

7) Rouleau embobineur

8) Rouleaux convoyeurs de gaines horizontaux

9) Rouleaux convoyeurs de gaines verticaux

10) Pied stationnement machine

11) Mécanisme à bascule de déchargement bobine

Fonctionnement de la machine

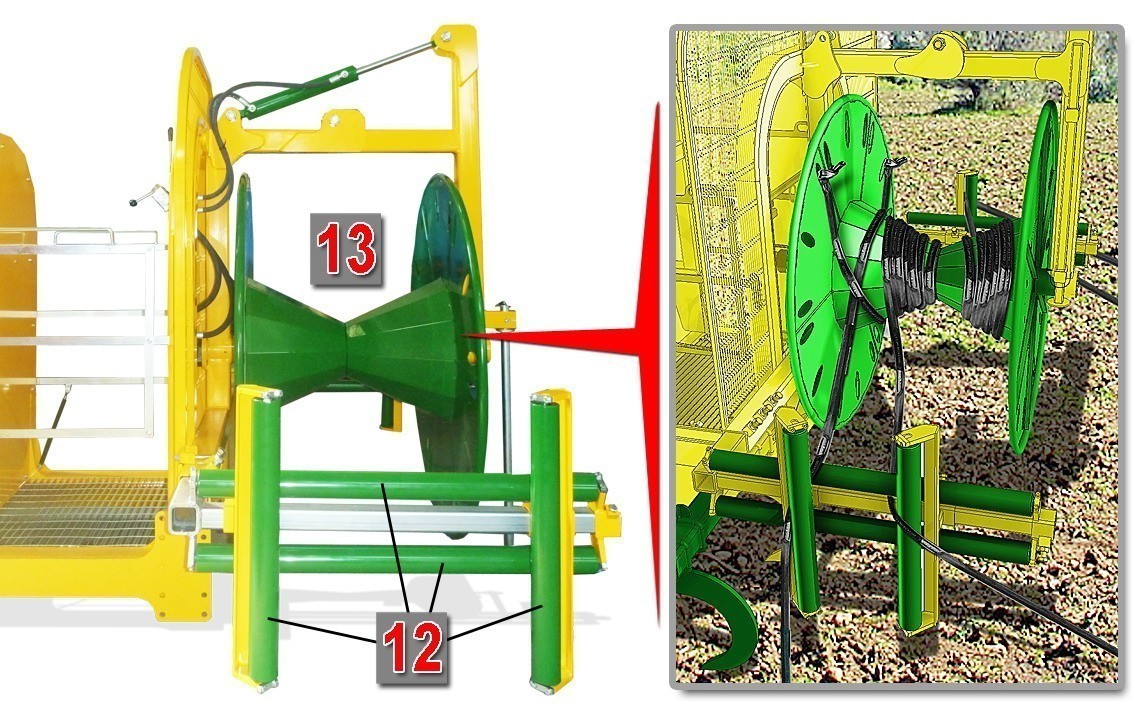

Grâce à des rouleaux convoyeurs de gaines (12) horizontaux et verticaux, nous amenons au rouleau embobineur (13) différentes gaines en même temps, créant une unique bobine de remisage.

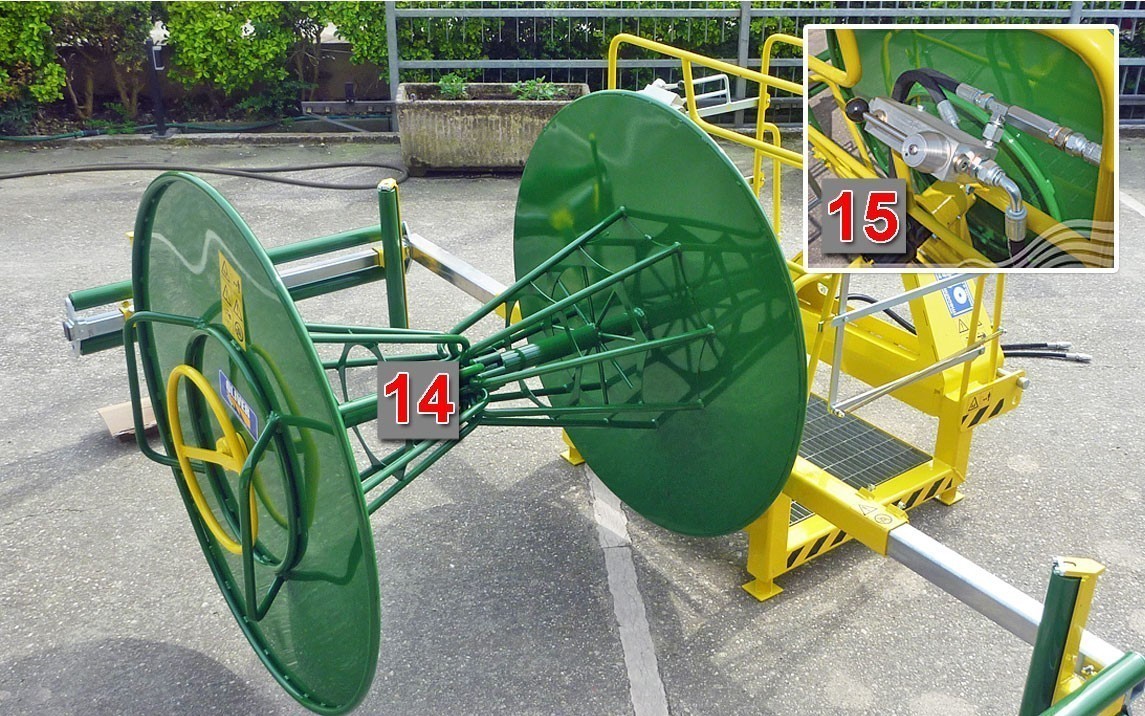

Le rouleau embobineur (14) est actionné par un moteur hydraulique alimenté directement par l’installation hydraulique du tracteur. Il est possible de régler sa vitesse de rotation grâce à un régulateur de flux à levier (15) placé sur le pupitre de commande de l’opérateur.

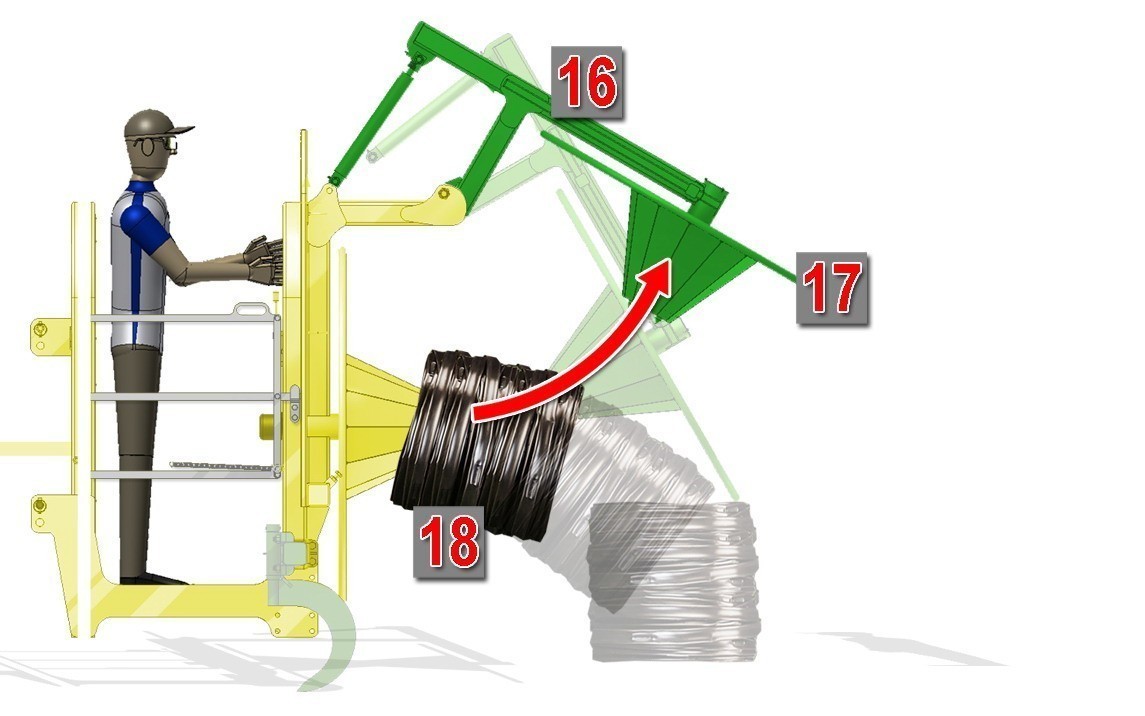

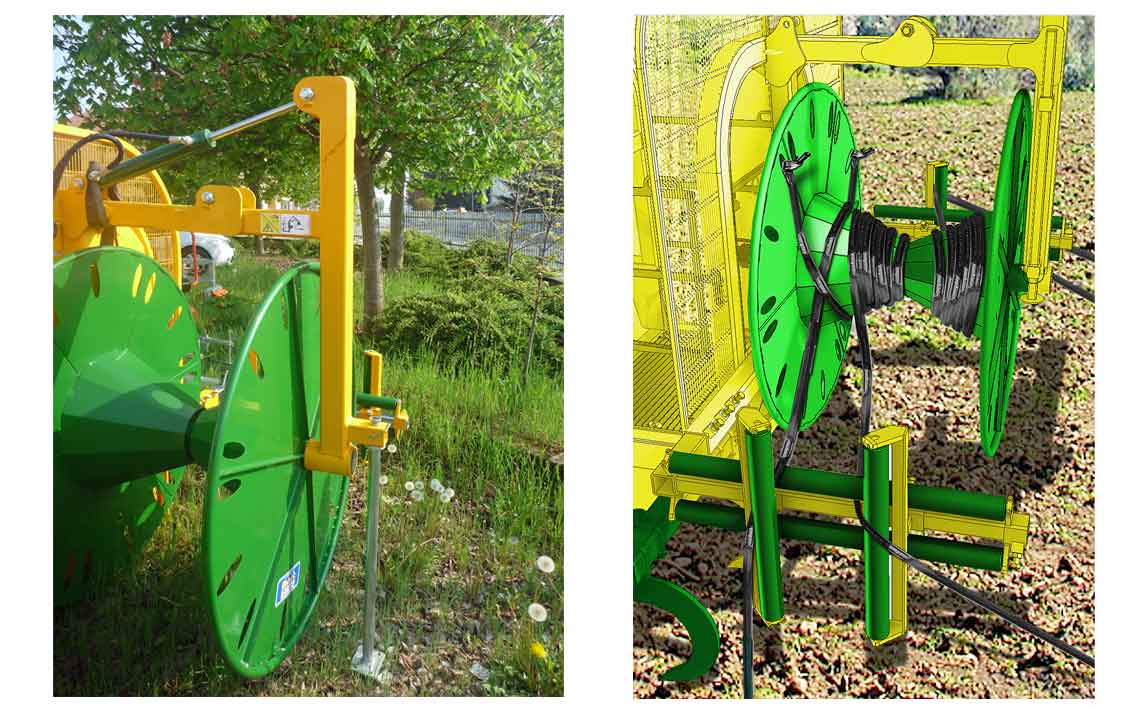

Grâce au mécanisme d’ouverture à bascule (16) du rouleau enrouleur (17), le déchargement de la couronne des gaines (18) remisées devient simple et immédiat.

En option de la machine

Lista Optional

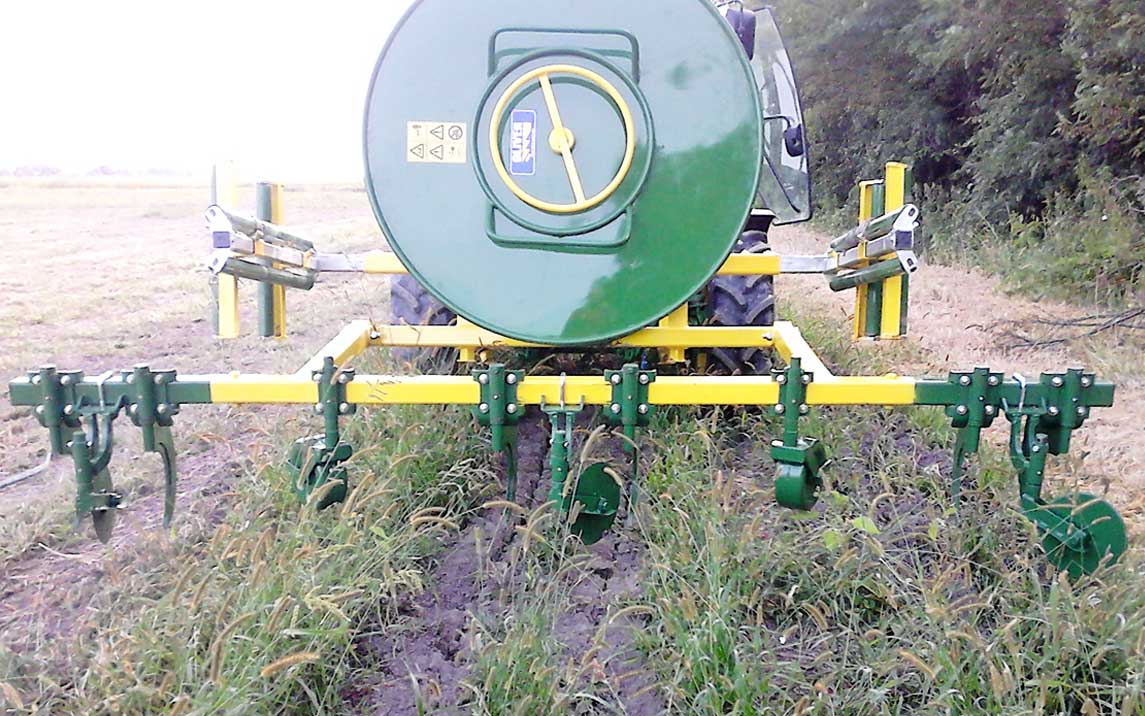

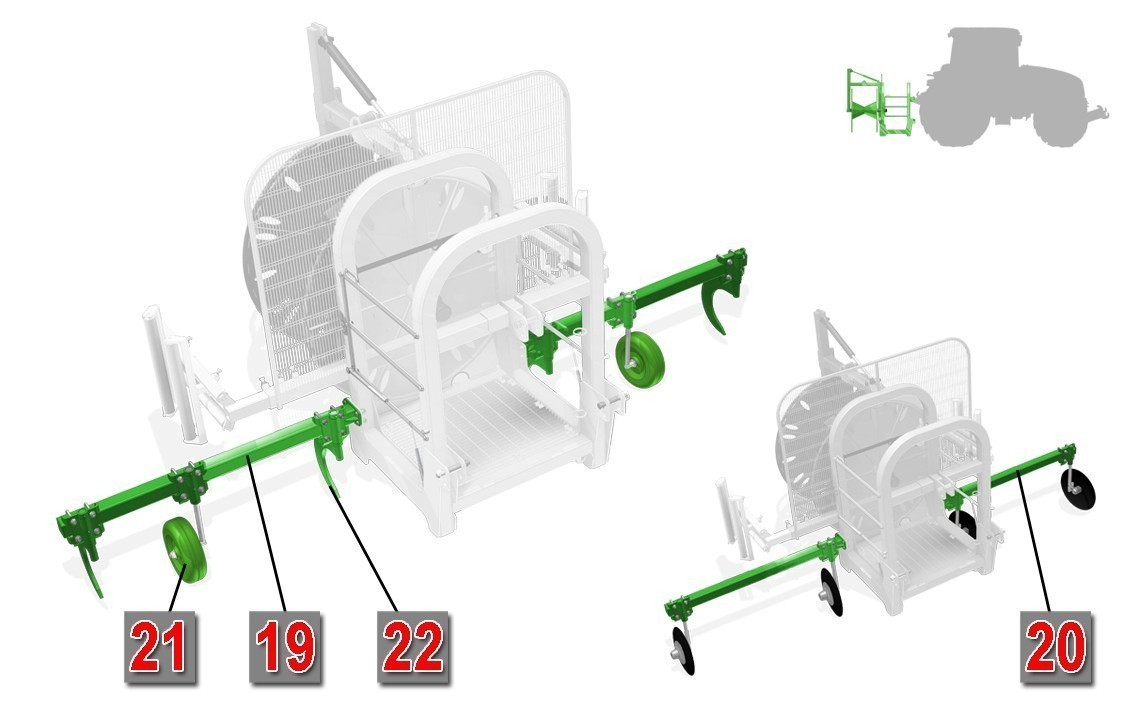

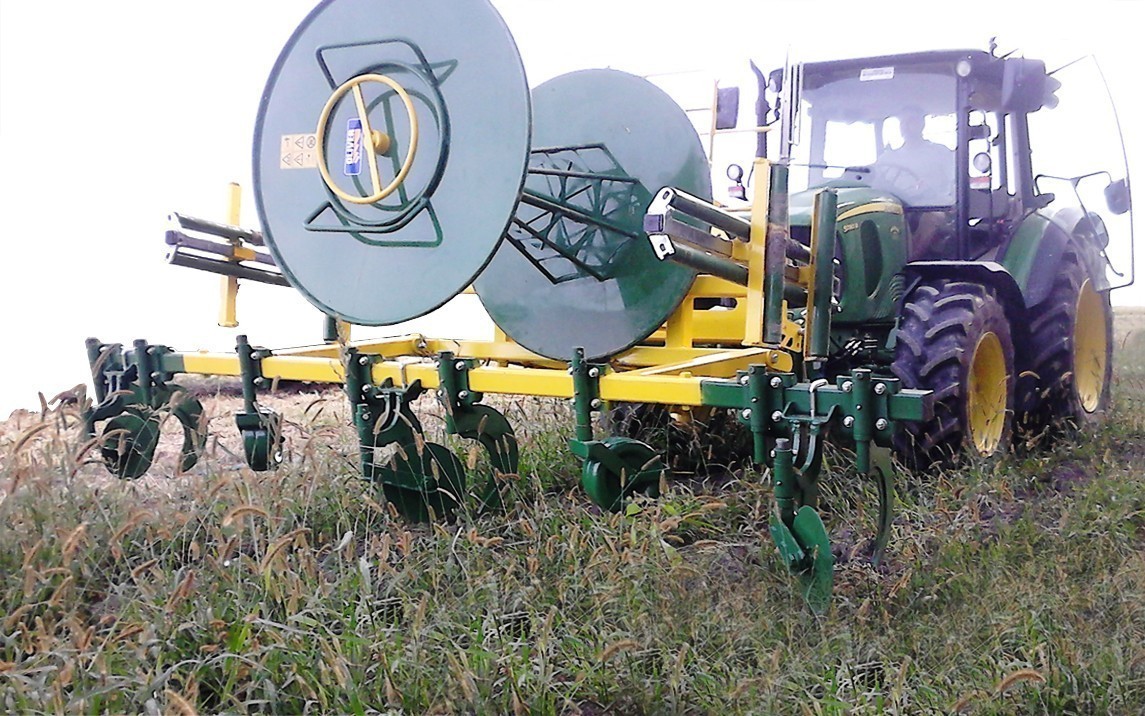

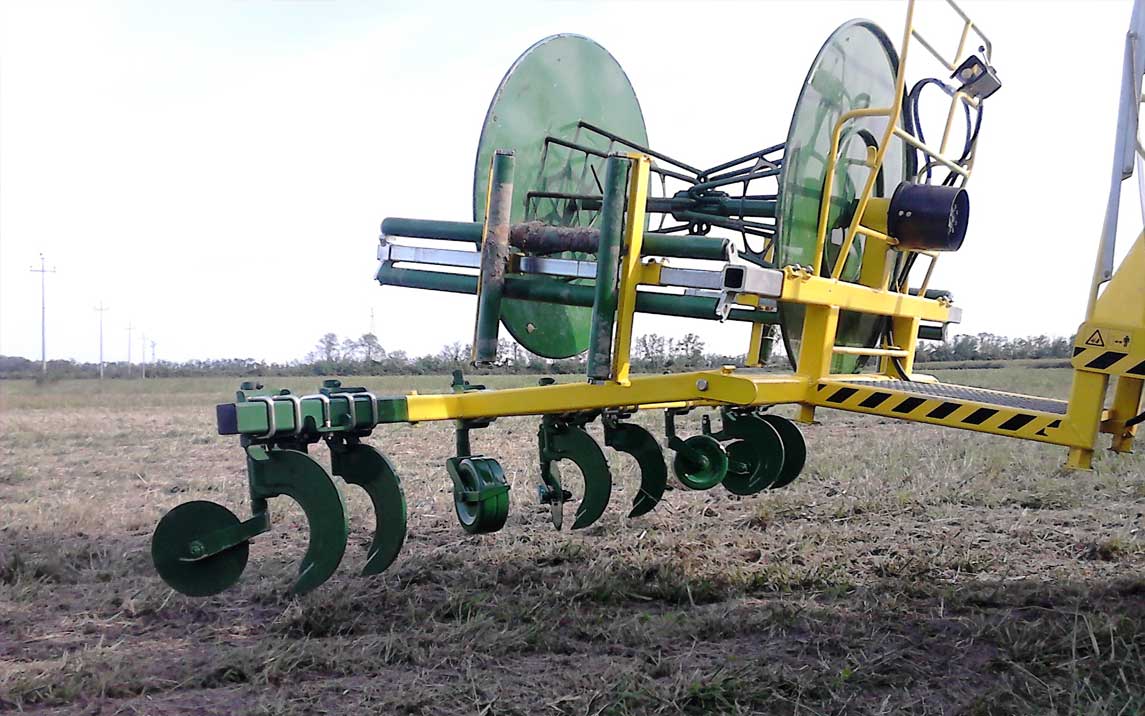

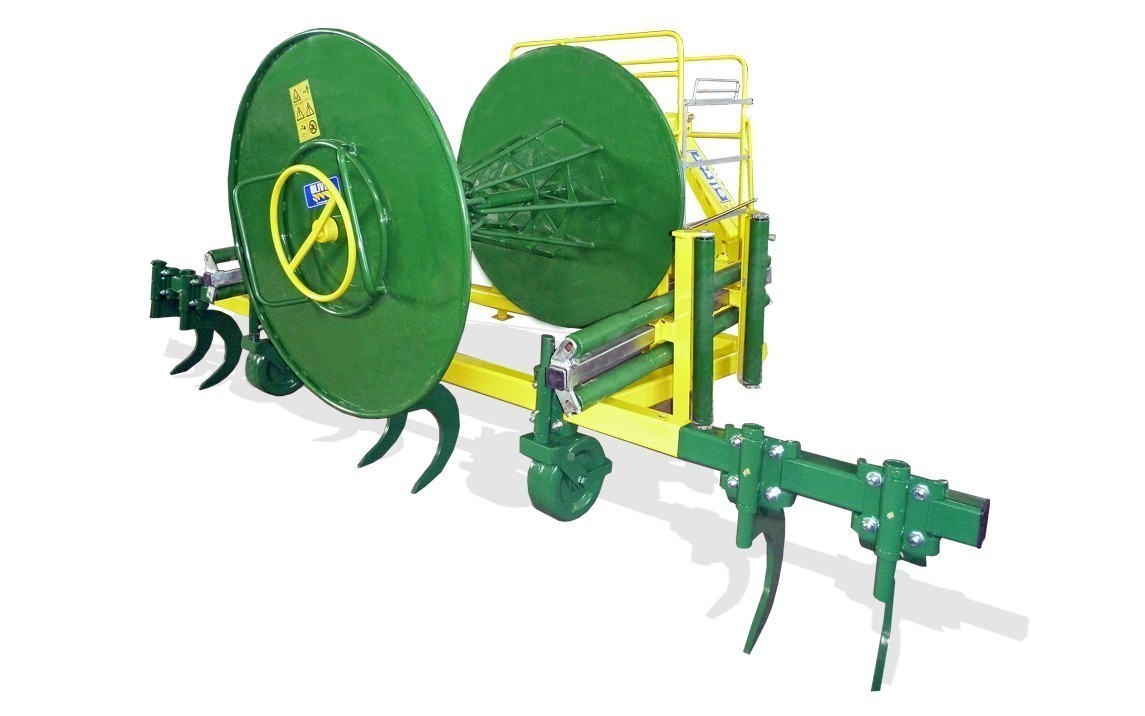

Kit écrouteuse de sol

19) Châssis porte accessoires, sur enrouleur attelé derrière le tracteur

20) Châssis porte accessoires, sur enrouleur attelé devant le tracteur

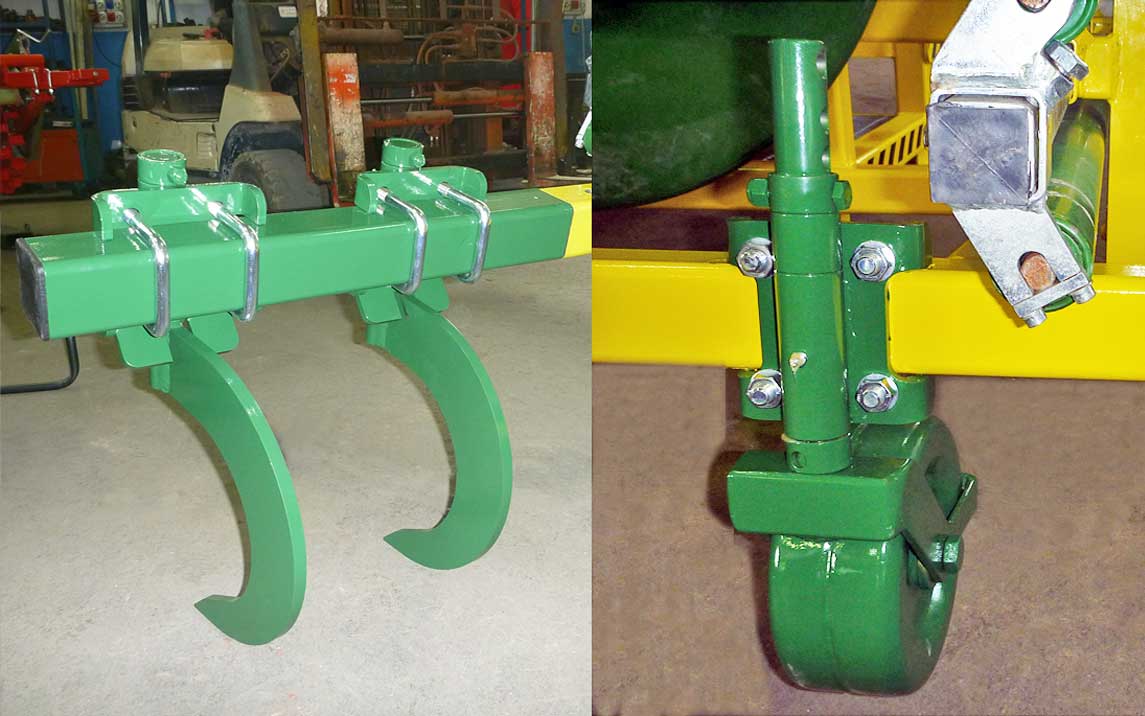

21) Roues stabilisatrices, réglables en hauteur.

22) Griffoirs.

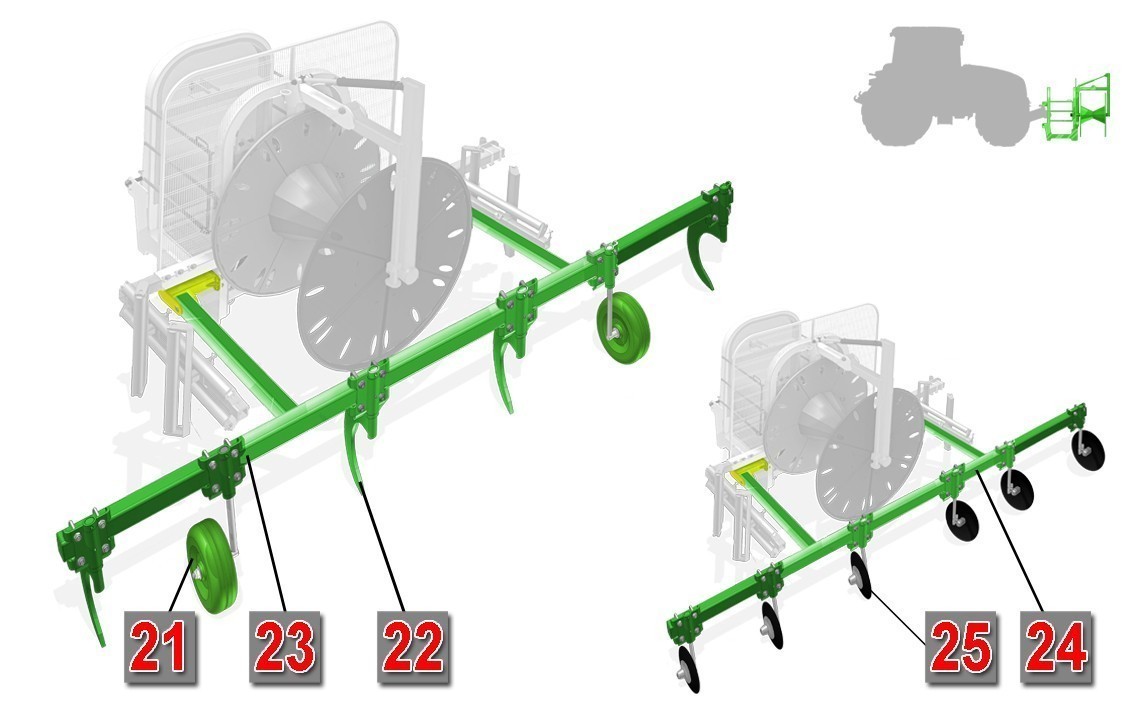

Kit coupe film plastique

23) Châssis porte accessoires, sur enrouleur attelé derrière le tracteur

24) Châssis porte accessoires, sur enrouleur attelé devant le tracteur

25) Disques coupe film plastique
