Dérouleur de Gaine mod. SM

Structure et fonctionnement de la machine

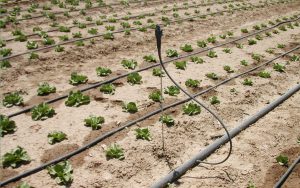

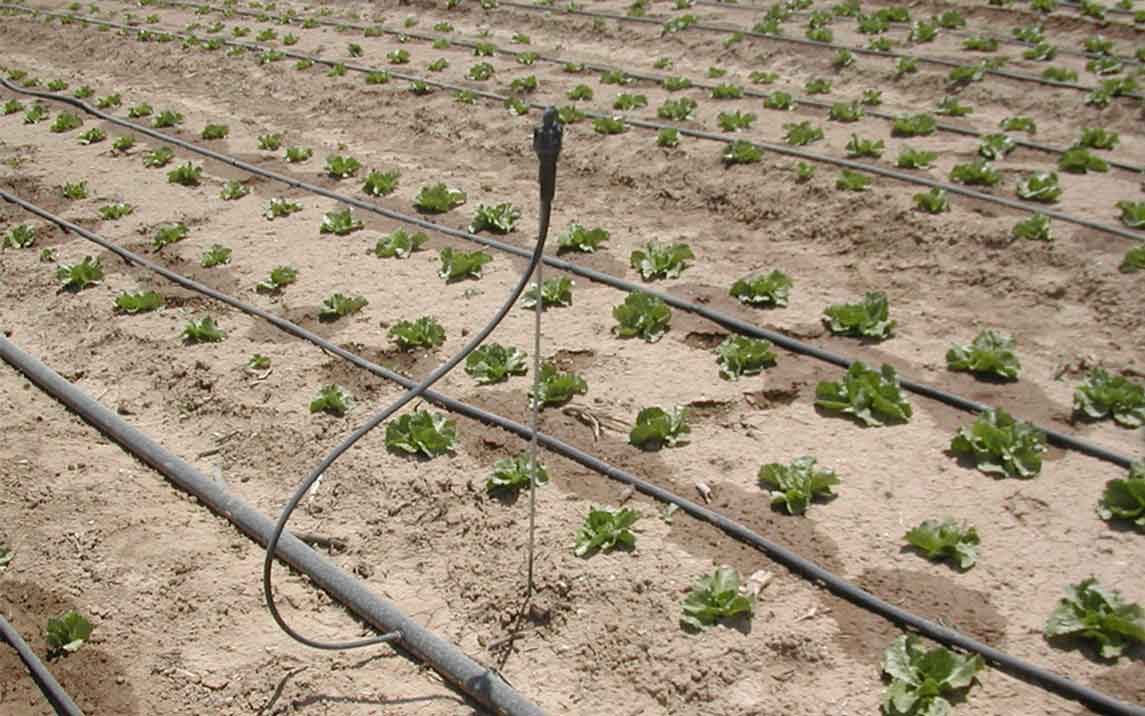

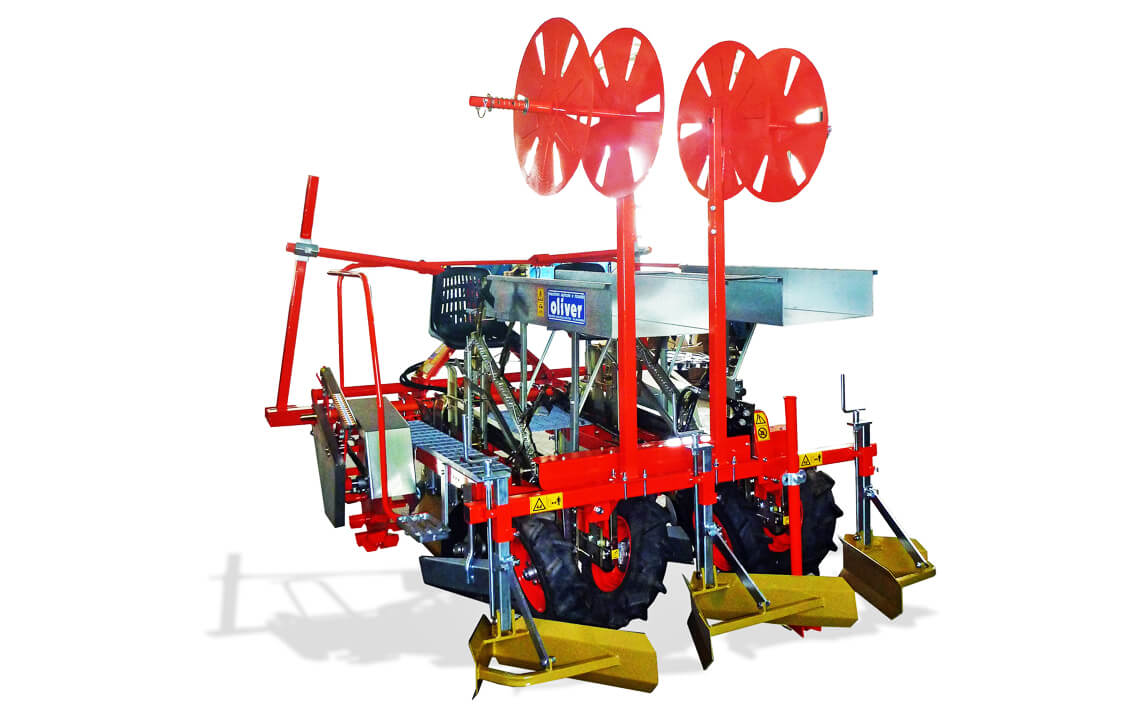

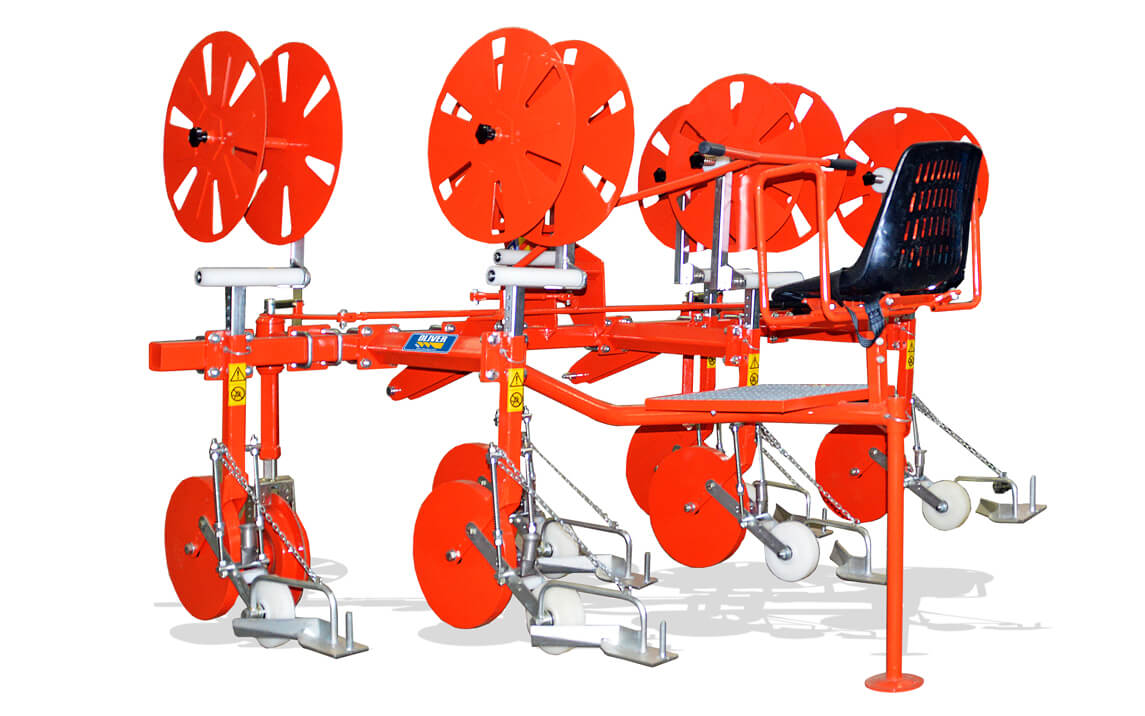

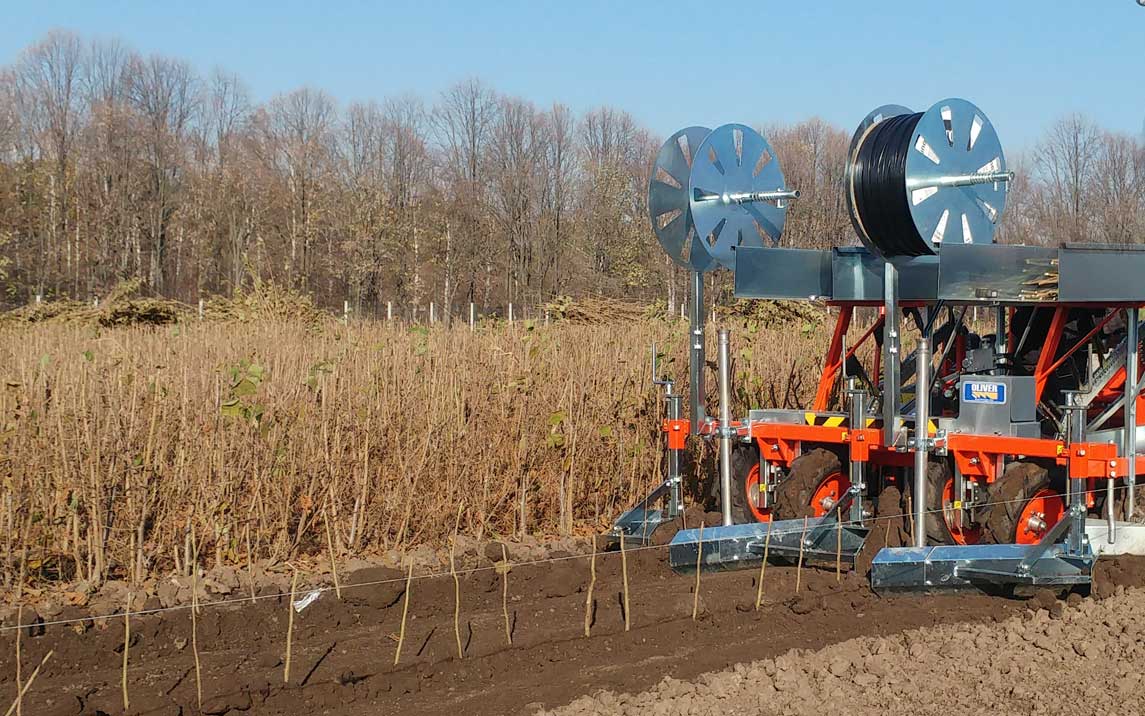

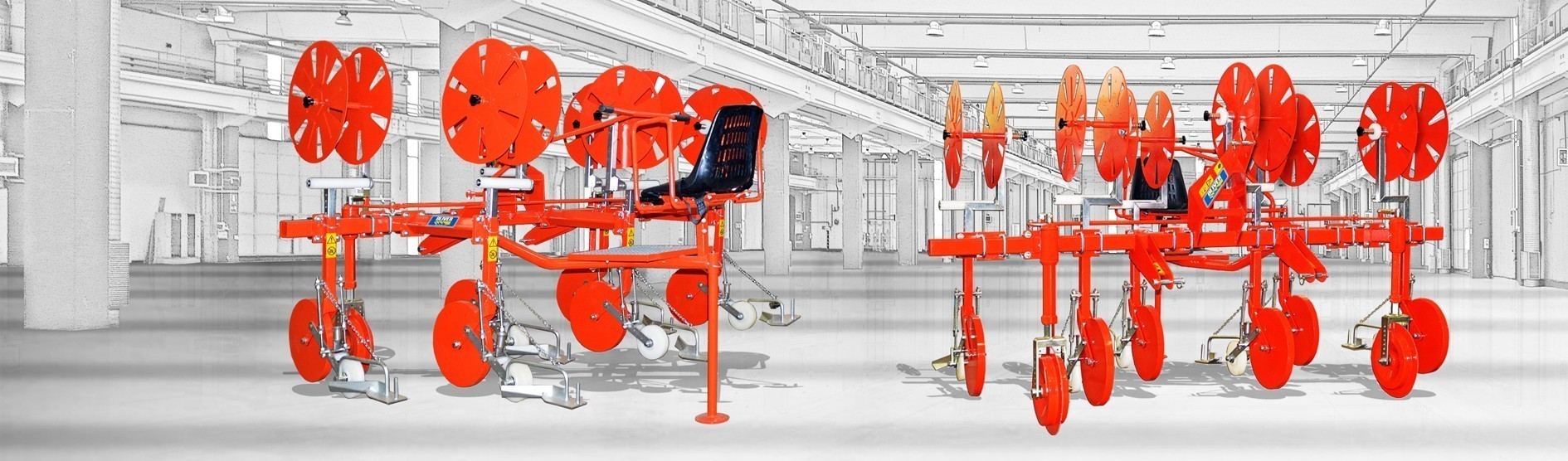

La machine standard dérouleur de gaine est constituée comme suit :

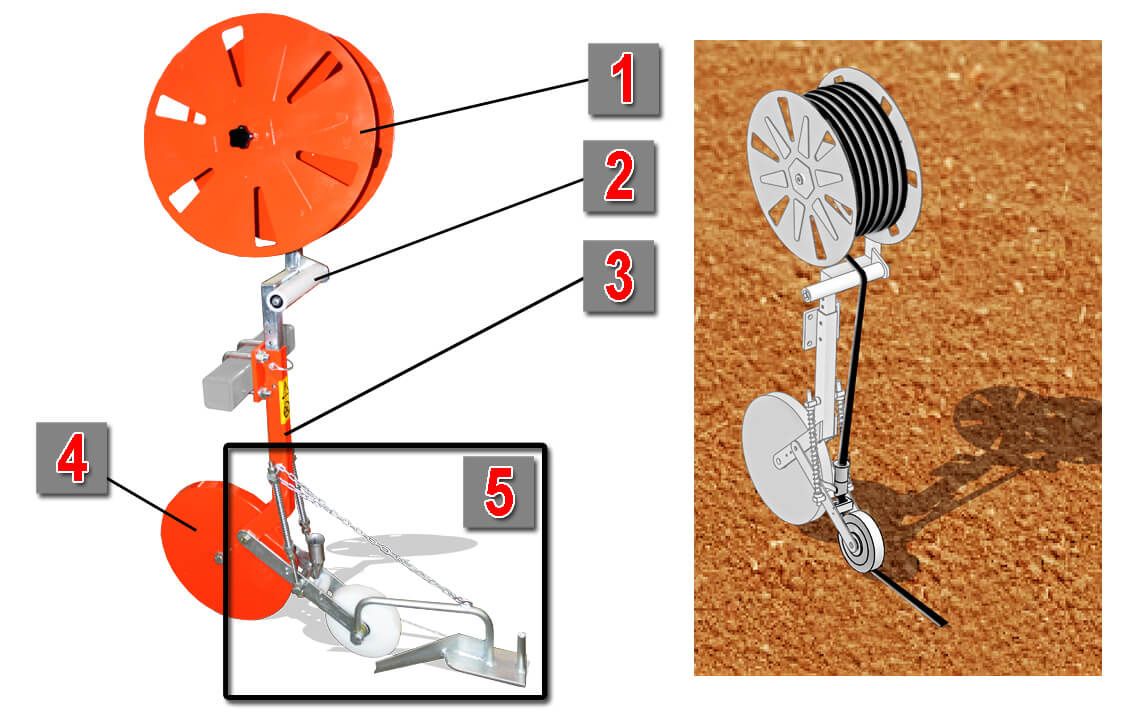

1) Chargeur bobine gaine

2) Rouleau aligneur de gaine

3) Châssis télescopique avec attache cavaliers

4) Roue porteuse

5) Parallélogramme à chargement variable

Le parallélogramme à chargement variable est constitué de :

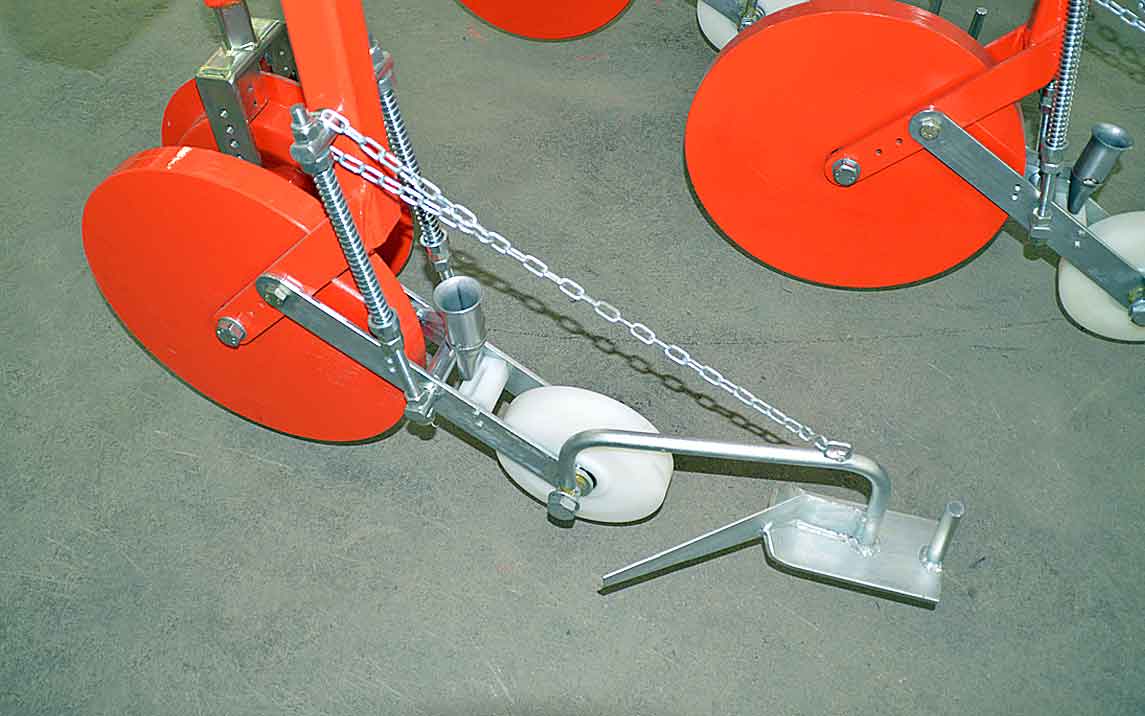

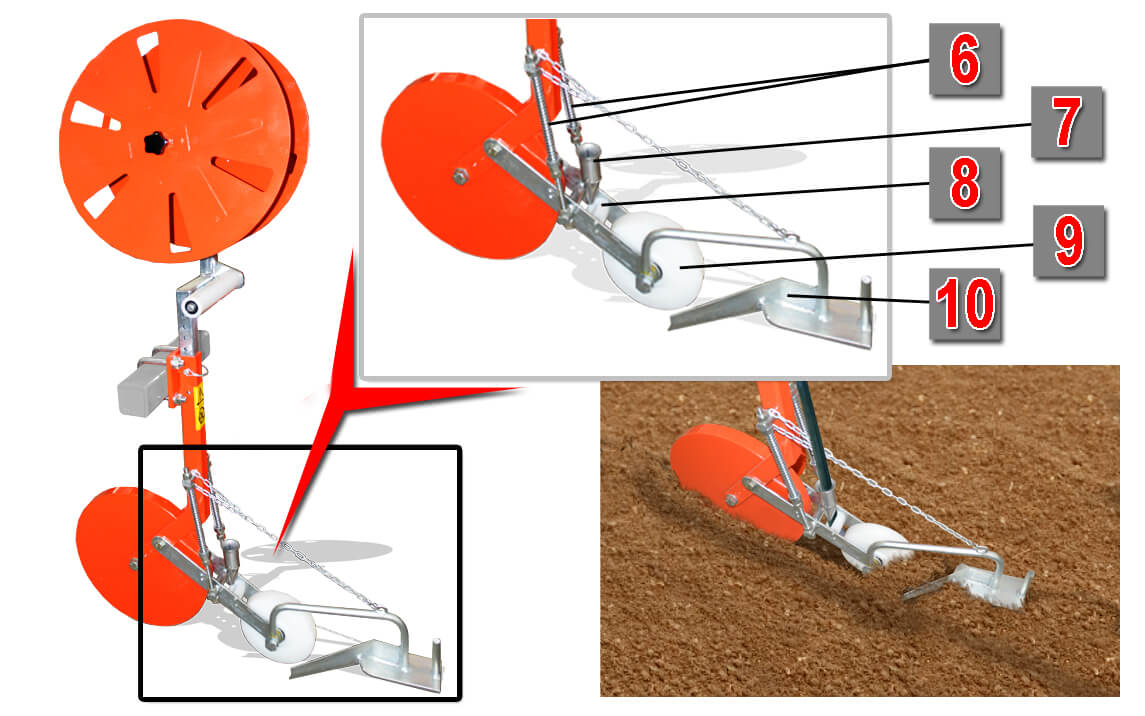

6) Ressorts réglables sur roue presse gaine.

7) Embout d’entrée de la gaine.

8) Passage calibré de la gaine (pré-écraser la gaine avant qu’elle ne soit pressée par la roue presse gaine).

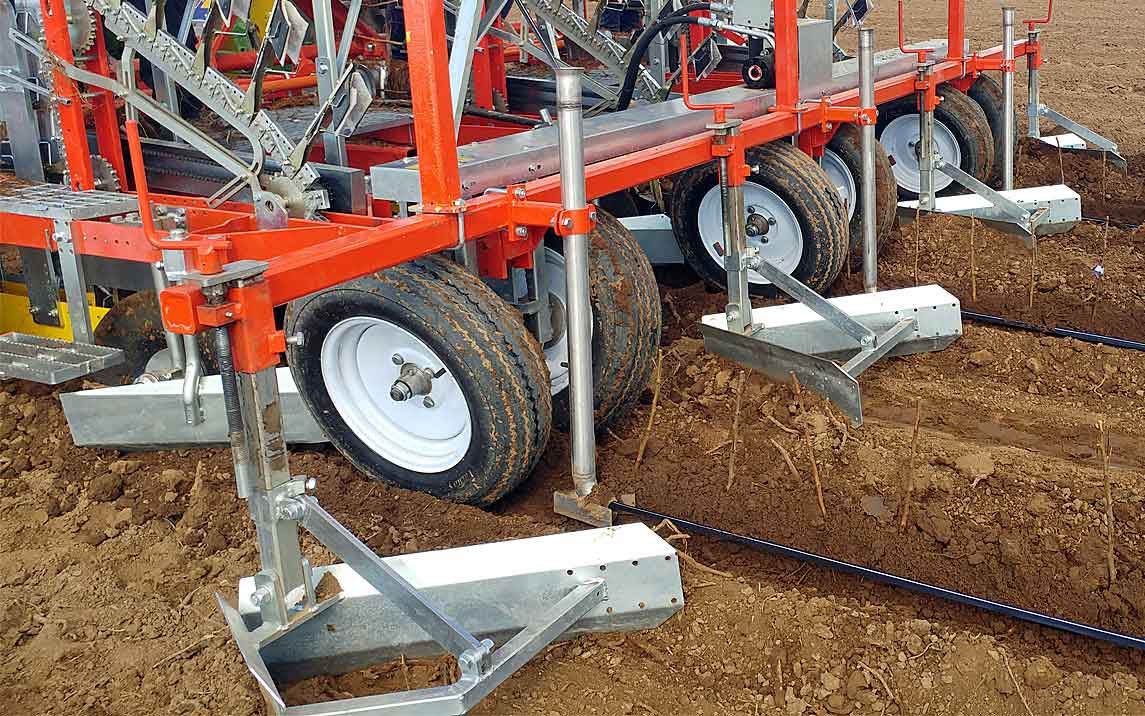

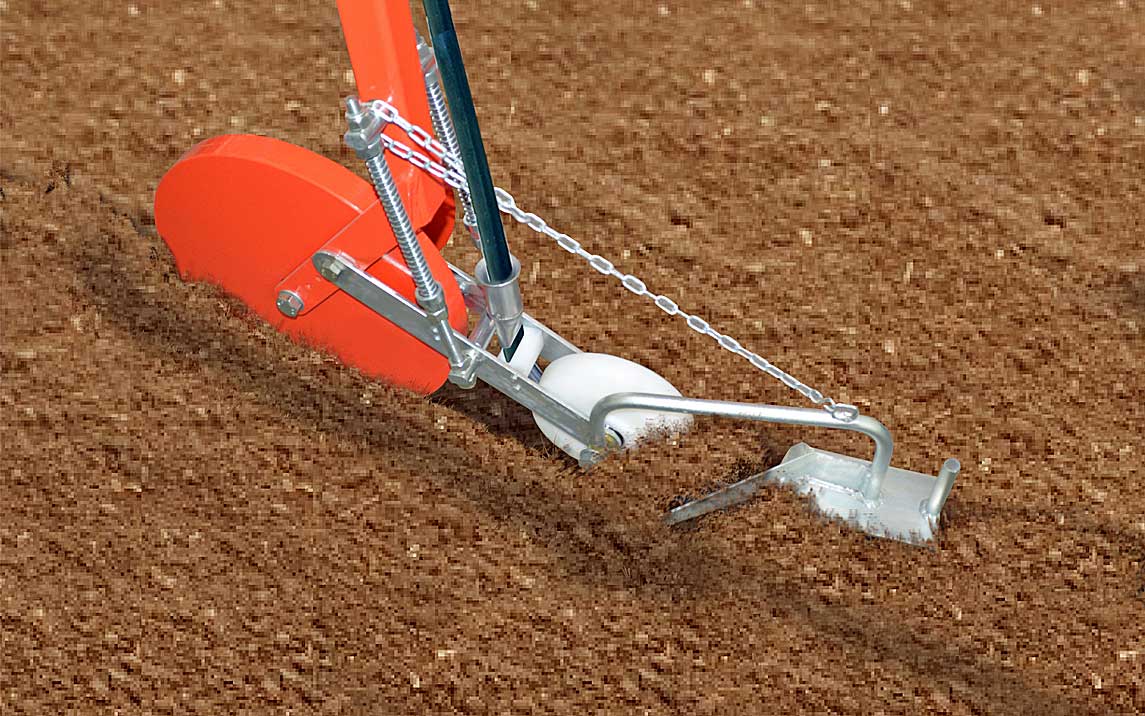

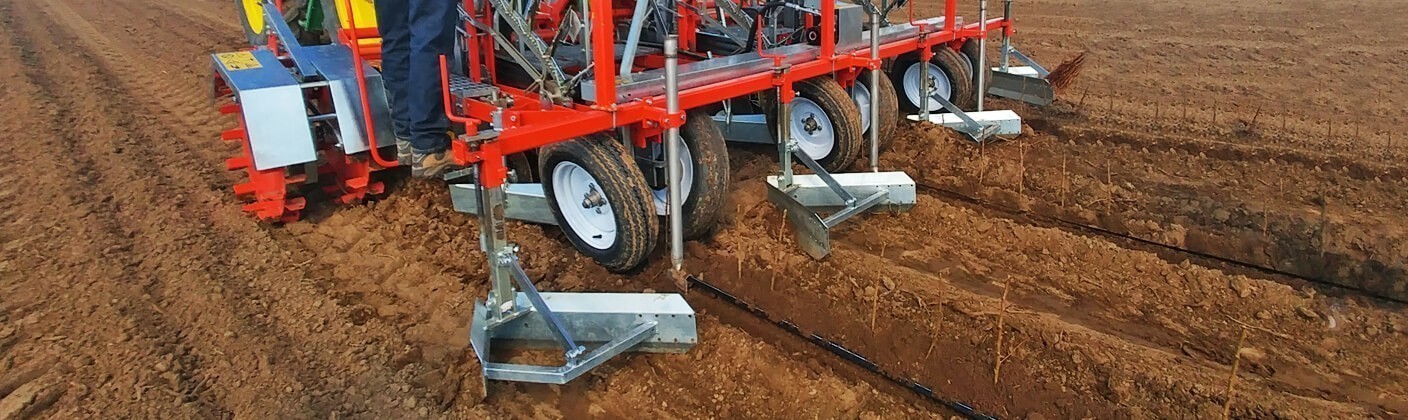

9) Roue presse gaine (immobilise la gaine pendant que l’adosseuse arrière l’enfouit et la recouvre de terre).

10) Adosseuse couvre gaine.

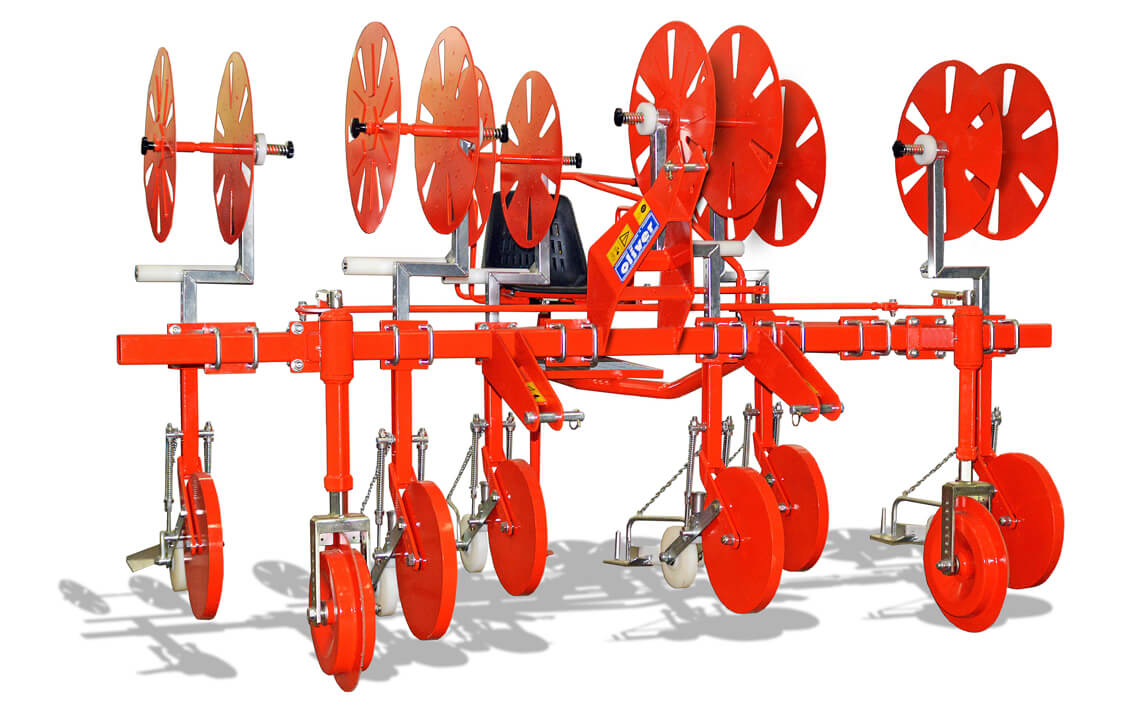

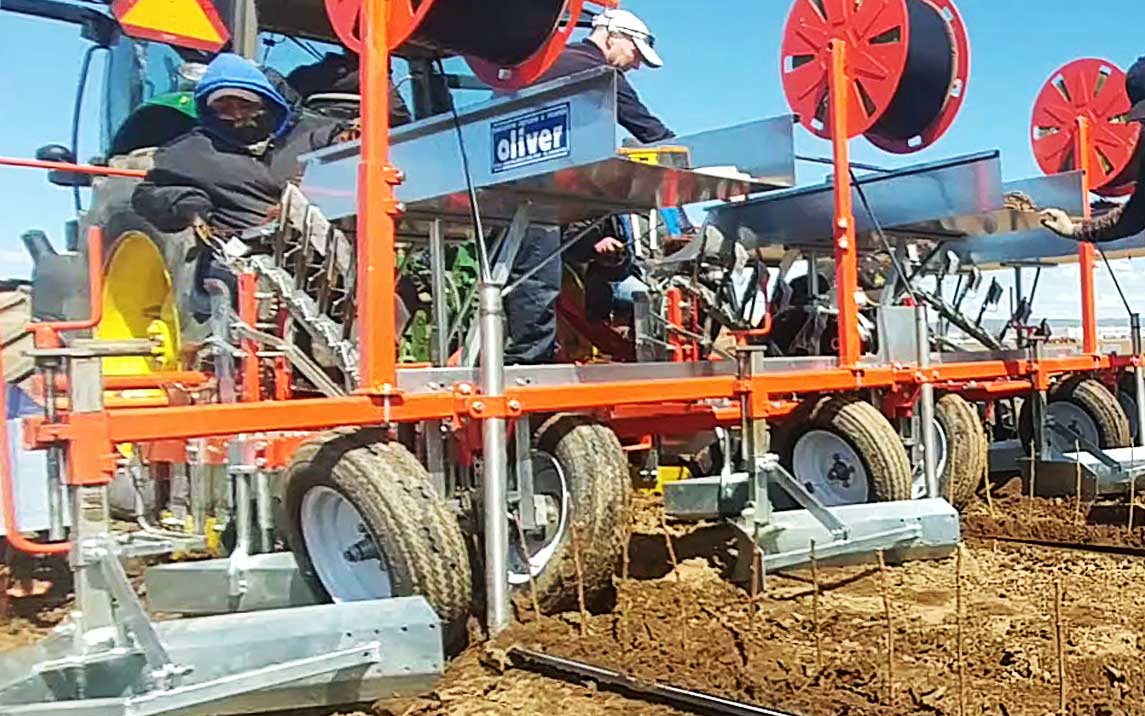

Le dérouleur de gaine est équipé d’une rangée simple ou multiple sur les châssis Rotosatk avec plusieurs versions disponibles suivant la demande du client.

Châssis fixe

Comprenant une attache troisième point, un seul châssis :

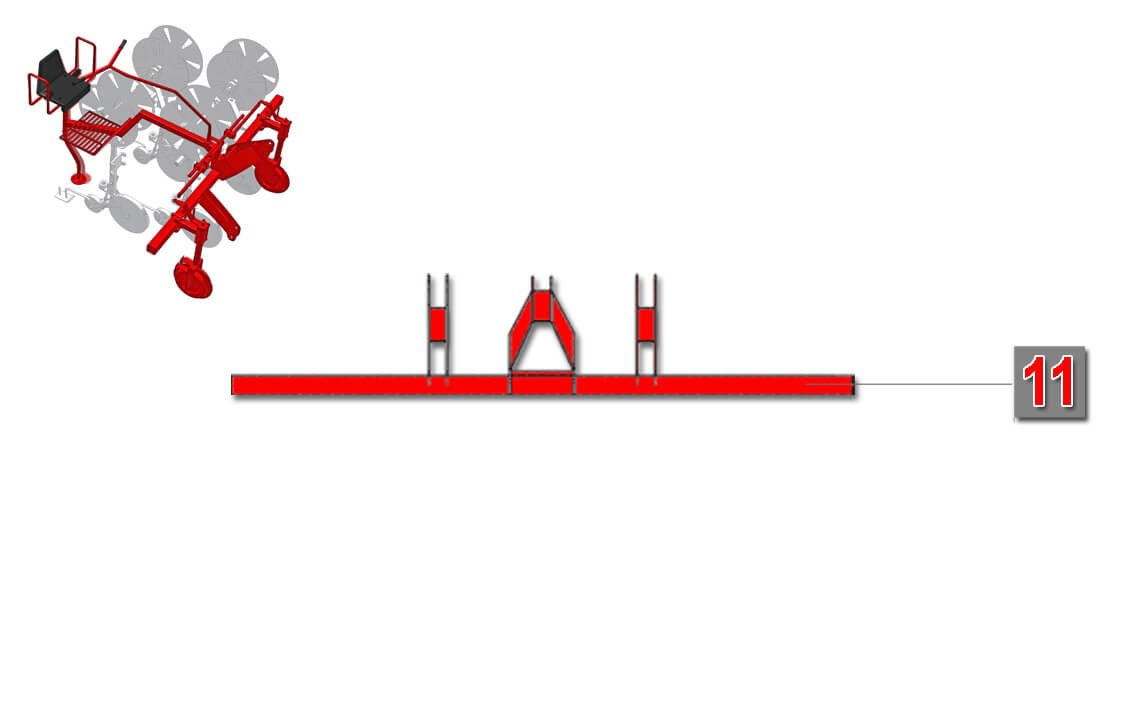

11) Largeur châssis en cm :

240 / 255 / 300 / 400 / 520

Conduite fixe

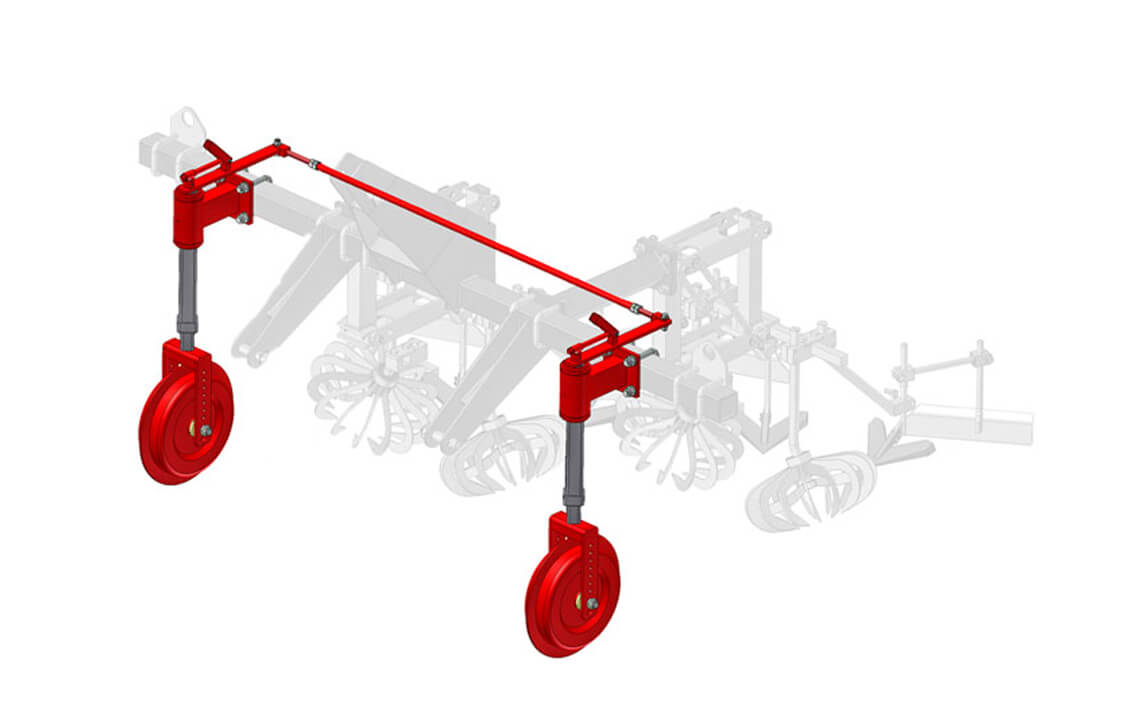

Roues directionnelles fixes.

Applicable sur châssis fixe, maintient l’alignement de la machine, ne permet pas de corrections comme la conduite mobile, qui prévoit quant à elle un poste de conduite avec opérateur.

Équipée de roues à crête de différentes dimensions.

Conduite mobile

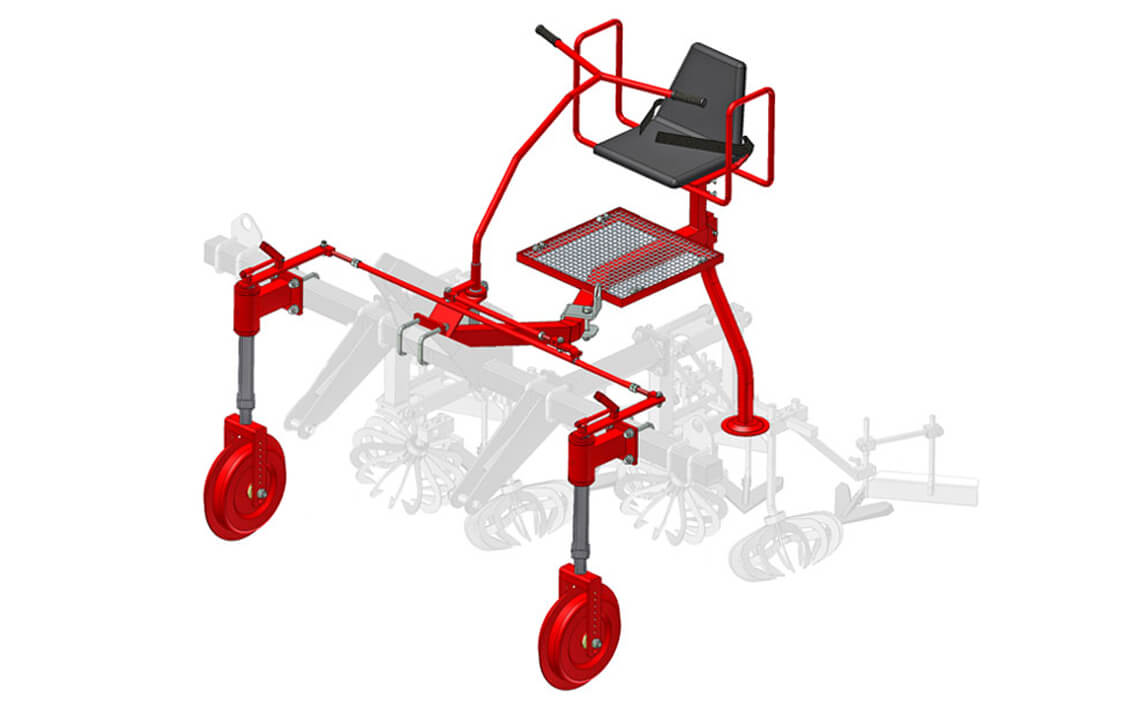

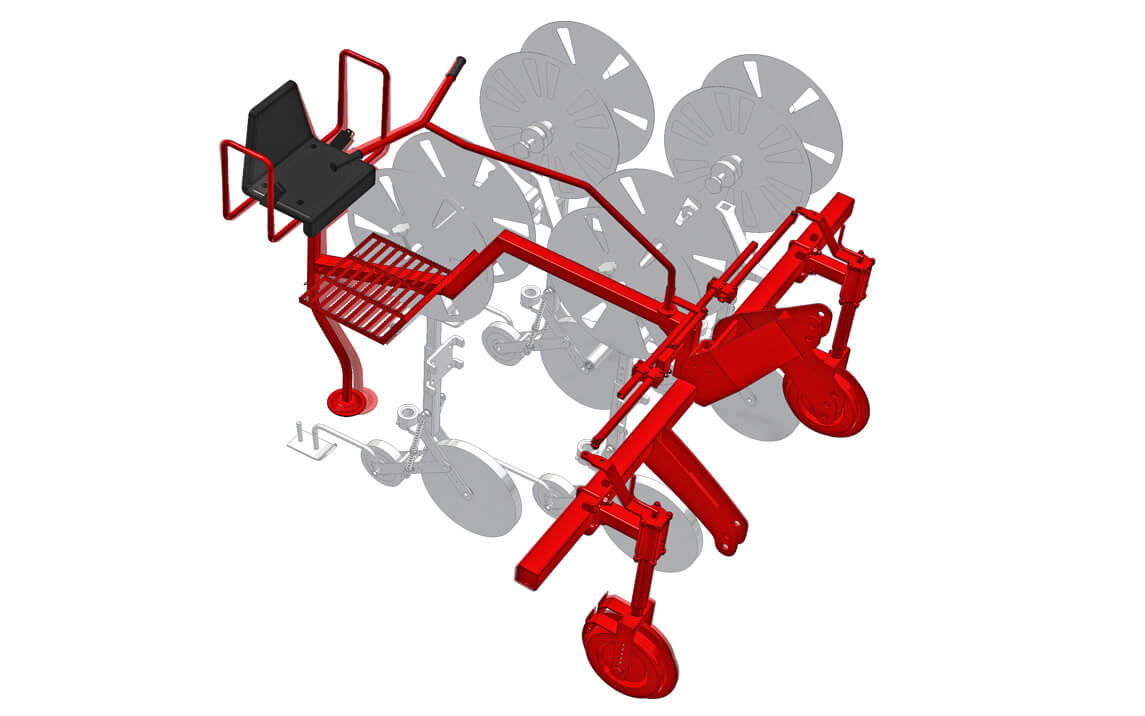

Roues directionnelles orientables

Guidon de conduite

Applicable sur châssis fixe, maintient l’alignement de la machine, en actionnant le guidon guidé par l’opérateur assis sur la machine.

Équipée de roues à crête de différentes dimensions.

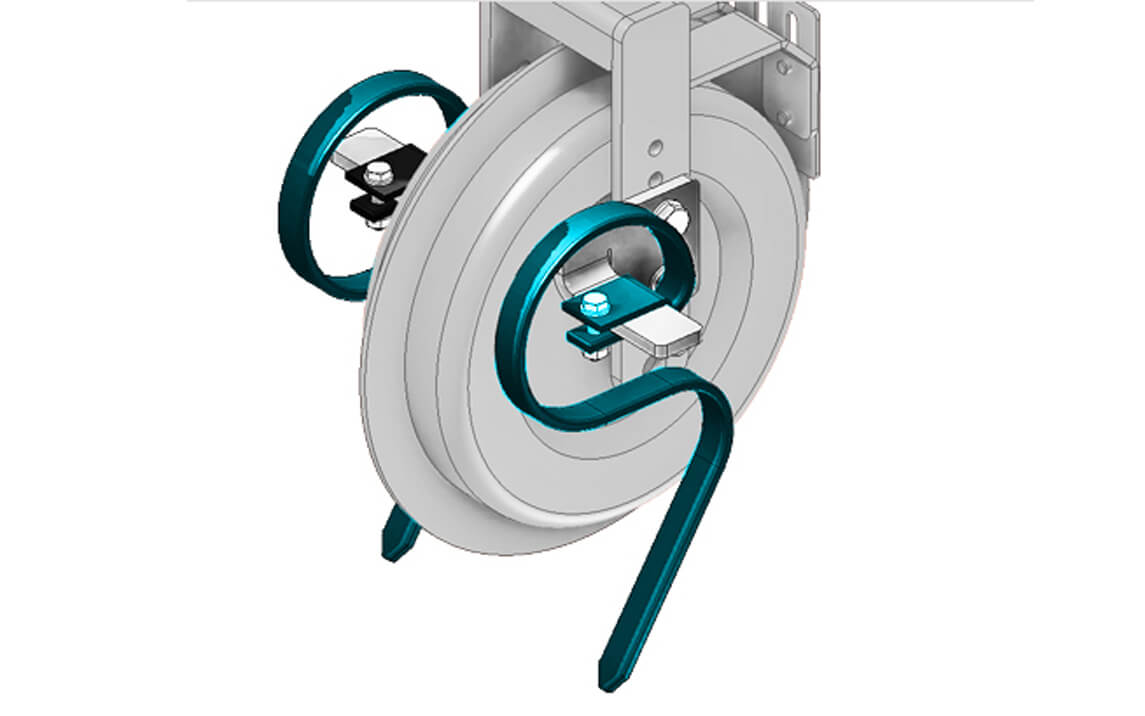

Roues à crête

Applicables sur châssis fixe, châssis pliant, la crête pénètre dans le sol, maintient la direction et la stabilité de la machine.

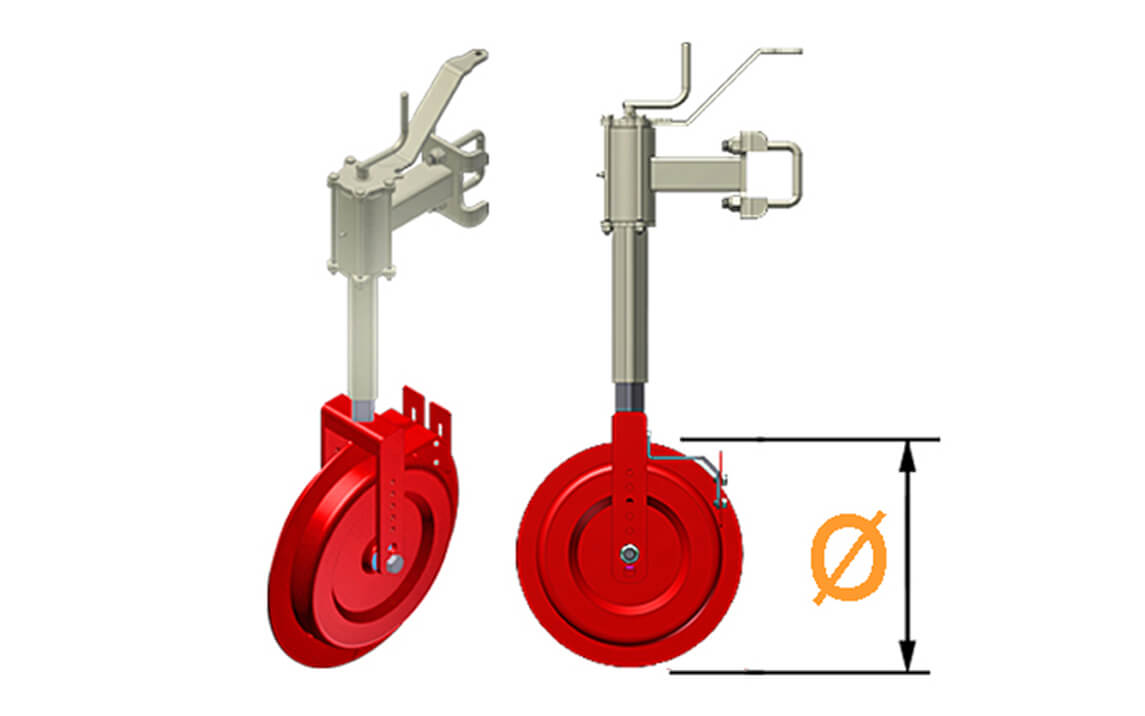

Diamètres des roues de :

Ø 320 / 360 / 400 x 100 d’épaisseur
